Систейнер (из KLT ящиков) для инструмента своими руками
С появлением загородного жиля, в хозяйстве появилось больше ручного инструмента и разной мелочевки, которая требует упорядоченного хранения и удобной транспортировки. Идея данной системы хранения не новая. Я взял основу и доработал под свои задачи. Для всех кого заинтересует данная тема, в конце поста оставлю артикулы, на применённые в сборке товары.
Для сборки из инструмента потребуется: шуруповёрт, нож, пассатижи, сверла 4, 5, 6мм.
Самой сложной задачей оказалось найти ящики, вернее крышки к ним. Мне повезло, я нашел поставщика у которого в нашем городе есть свой склад. Оформил и оплатил электронный заказ всех ящиков и крышек в одном месте, через 2 недели забрал товары. Пластик не воняет, стенки толстые, достаточное количество ребер жесткости, удобные ручки.

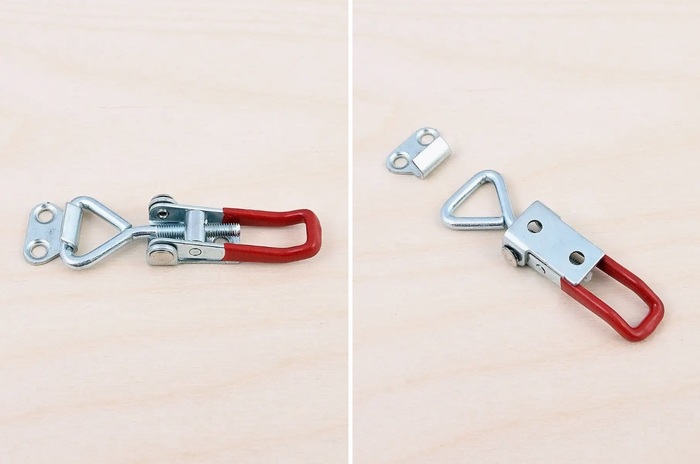

Для жесткого крепления ящиков между собой заказал регулируемые замки-защелки
Для верхней крышки использовал другой вариант защелки
Начинаем с того, что крепим к нижнему базовому ящику колеса. Винт М5х10 на гайках с фланцем и шайбой. Были мысли усилить дно листом фанеры для исключения продавливания, но пока так.
Колёса брал со стопорами, т.к. планирую собрать 2 такие системы ящиков и использовать их в тандеме как мобильный стол-верстак, устанавливая сверху рабочий настил из фанеры
Для крепления фурнитуры использовал резьбовые заклепки. Это упростило монтаж и позволило внутри ящика минимизировать выступающие части. С гайками и шайбами выглядело хуже.

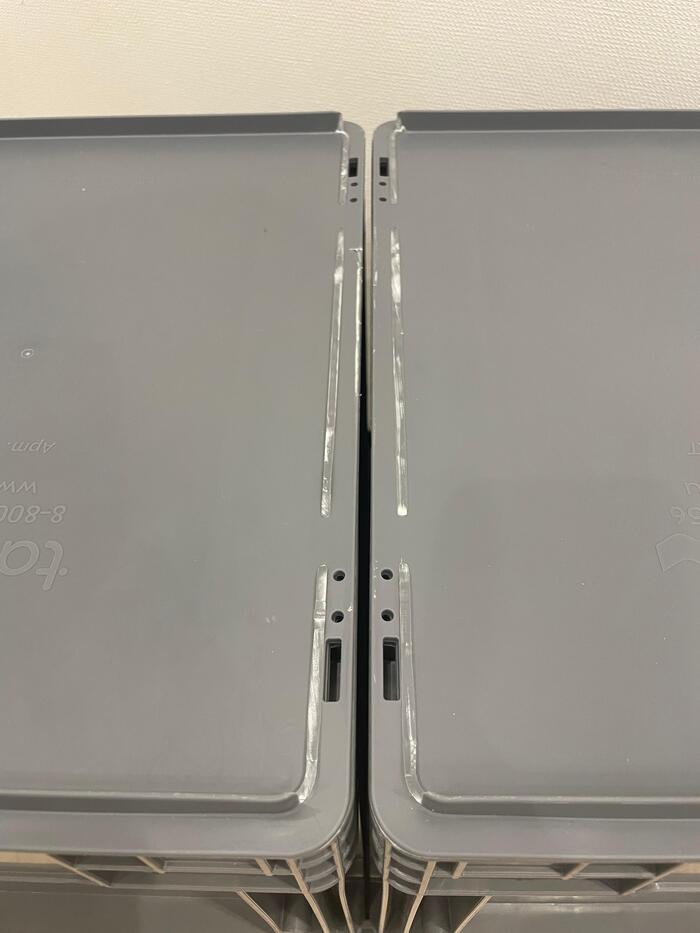

Для нормальной установки плоского ящика сверху двух малых, потребуется срезать ребра на крышках. Легко удаляются ножом.
В ящиках и крышка[ уже есть заводские отверстия под крепление крышки для откидывания. Всё фиксируется на широкие пластиковые стяжки-хомуты.

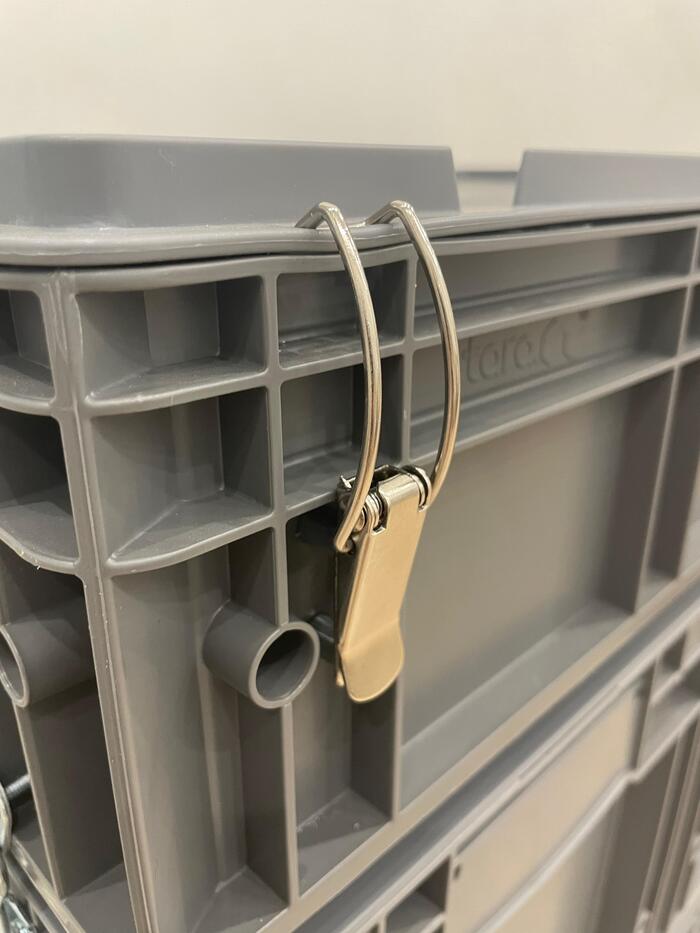

Крепеж верхней крышки ставим на заводские отверстия. С этим крепежом пришлось помучаться. Для упора пластины применил переходные гаки длиной 10мм.
Общий полезный объем данного ящика получился 124,5 л
Затраты по состоянию на май 2024 8 147,27 руб.
Время на сборку - 2 часа
Ящик перфорированный 594×396×280, арт.: 6280, объём 51, серый, код: 20716
Ящик перфорированный 594×396×148, арт.: 6147, объём 25.3, серый, код: 20858
Ящик перфорированный 396×297×280, арт.: 4280, объём 24.1, серый, код: 19728
Крышка п/п 400х300 для ящиков цв. Серый арт.: 500 KLT
Крышка п/п 600х400 для ящиков цв. Серый арт.: 501 KLT
Замок-защёлка регулируемый Х-80 арт.:33936617
Колесо резиновое на площадке со стопором D50 арт.:35189184
Замок-защёлка для светильника С-001 ХРОМ арт.:33191417
Винт потайной M4х30 мм арт.:13622589
Винт потайной M4х20 мм арт.:10962713
Винт для крепления ручки 4х20 мм арт.:12748614
Винт с полукруглой головкой M5х10 мм арт.:13622183
Гайка с фланцем DIN 6923 М5 арт.:18064791
Гайка с фланцем DIN 6923 M4 арт.:18400643
Гайка переходная DIN 6334 M4 арт.:18723178
Шайба кузовная DIN 9021 5 мм арт.:10966239
Заклепка резьбовая Sormat М4 мм арт.:87936982
Всем спасибо за внимание. Если что то упустил-отвечу. Если есть конструктивные замечания по улучшению, с удовольствием приму в работу.
