Приветствую всех!

Вчера пришел Zenfone GO (ZB551KL), клиент сам попытался поменять дисплей, однако после этого изображение пропало совсем.

Первичная диагностика показала, что не все так плохо, и аппарат включается,и живет своей жизнью, вибрирует на смс, и издает какие-то звуки.

Фото подопытного:

Разбираем аппарат, и вроде бы все нормально...

Но, все не совсем хорошо, как хотелось бы.

Красным отмечено смещение экрана, относительно посадочного места под него.

Видимо, экран решили варварски отодрать, вместе с платой Sim+MMC.

К счастью, компоненты под экраном не пострадали, и дорожки тоже все целы, что, несомненно, является удивительным.

Фото платы без экрана.

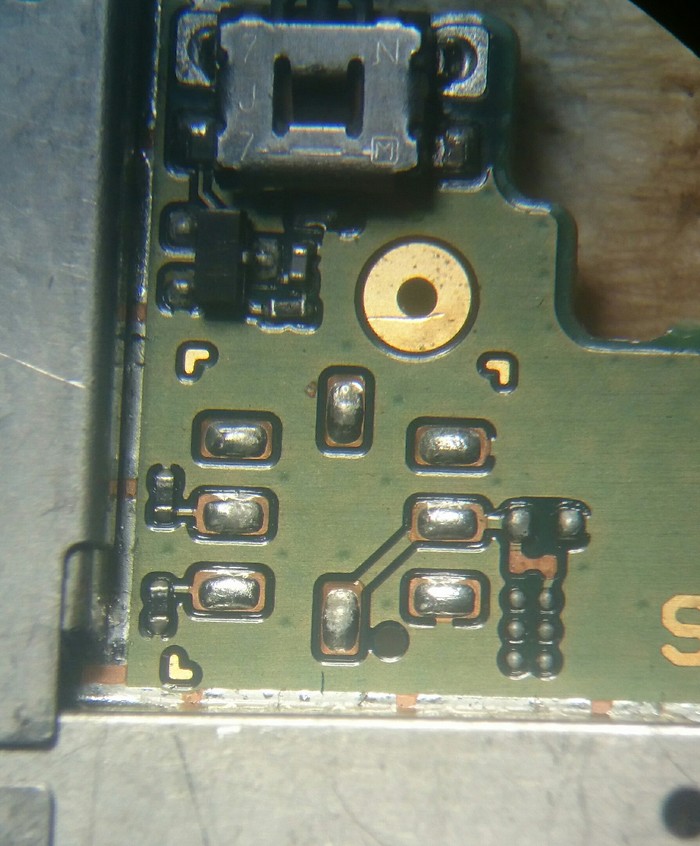

И что мы видим? Оторвано три дросселя, два из которых lcd сигнал, а один подсветка.

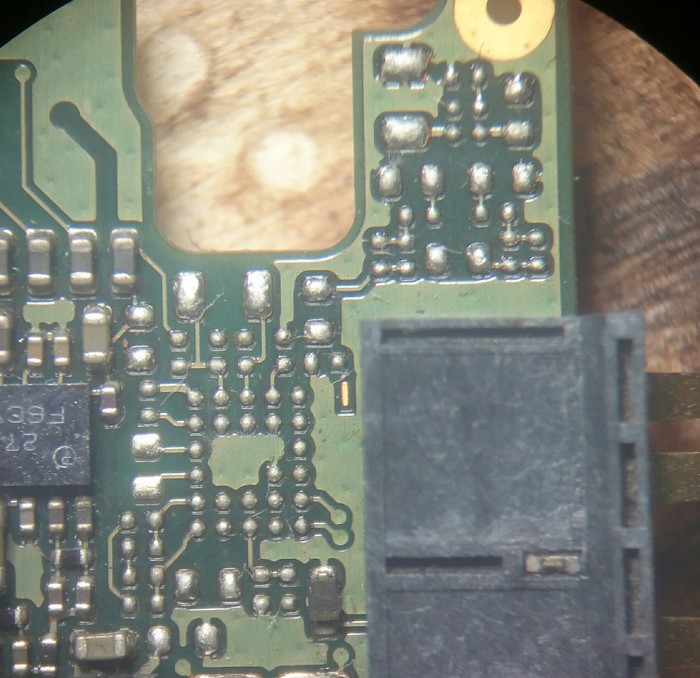

Более крупное фото, с пострадавшими.

В целом, заместо дросселей можно кинуть перемычки, однако это не очень феншуйно, поэтому поищем в донорах платы с подходящими по размеру дросселями.

Донором оказался какой-то китаец, вероятно Huawei.

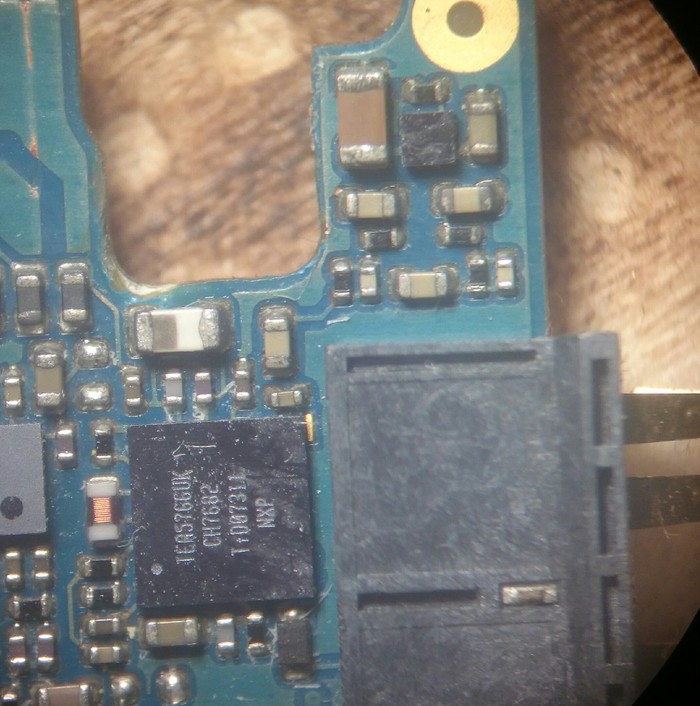

Именно эти три дросселя нам и нужны.

Вот так выглядят дросселя на фоне адаптера microSD=>SD.

Вот так выглядит плата, с установленными дросселями. Они немного отличны внешне, однако в остальном идентичны.

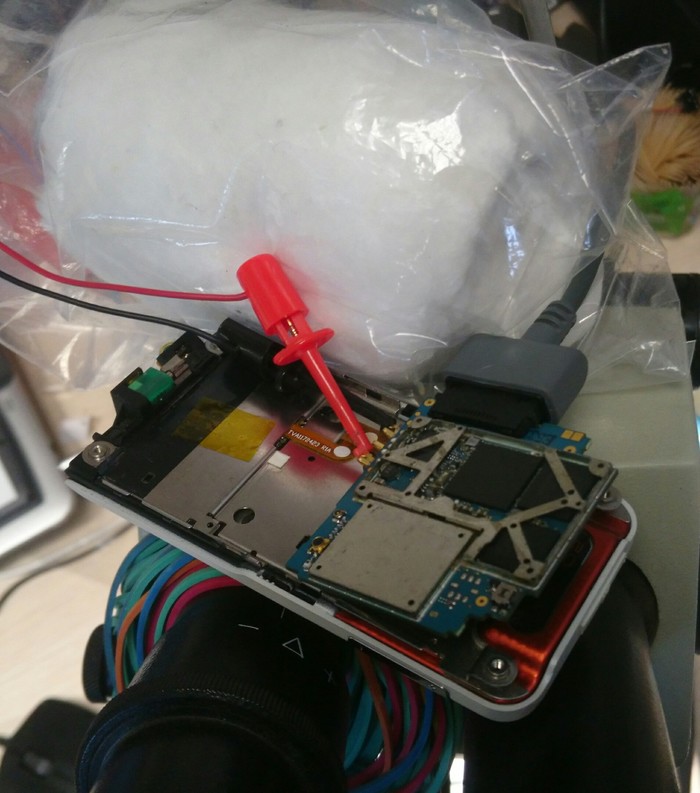

Запаиваем защитный экран, и подкидываем модуль.

Да будет свет, изображение появилось, все шуршит и фурчит.

Всем спасибо за внимание! Любые вопросы можно задавать в комментах, или писать на почту:

maximko1011@yandex.ru

Так же можно писать на 4PDA, там под этим же ником.

г. Санкт-Петербург/ г. Великий Новгород

Паялка: Lukey 702, с интегрированным T12.

P.S. Тэг моё, клиент мой.

Чуть больше года назад во время написания дипломной работы обнаружил трещину на крышке рабочего ноутбука (тут можно придумать шутку про поломку ПК во время написания диплома). Много картинок, текста мало.

как потом оказалось это болезнь этой линейки ноутбуков и надо было смазывать петли, новая крышка с вклеенным дисплеем 20 тысяч по комментаиям одного из ремонтников (сам ноут мне обошелся в 25), в онлайн магазинах запчастей в наличии не предвиделось. Корпус ноута металлический, потому фокус со стекловолокном и эпоксидкой отмёл как не подходящий и не дало бы нужной жесткости, так как большое усилие на малую площадь. Создал пост на пикабу (https://pikabu.ru/story/chem_skrepit_tresnuvshiy_metalliches...) и в одной из групп технарей вконтакте  с просьбой совета как поступить в данной ситуации. Советов было много, и даже предложение помощи с клеем по металлу и вырезанием чехла поверх крышки из металла на ЧПУ, но из-за расстояния городов я не смог воспользоваться помощью. Мне написали владельцы этого ноутбука с такой же проблемой и прислали пример решения как было решена данная проблема.

в общем пришлось остановиться на этом варианте, только сделать максимально аккуратно. Долго искал и выбирал клей для металла, перепробовал несколько вариантов, купил маленькие сверла, метчики и болкики. Проблема была ещё и в том, что шлейф для питания экрана и вебки шел именно через эту петлю. Считаю что эта петля была специально сделана более хрупкой производителем, у второй петли есть рёбра жесткости.

выточил накладку из металла и зачистил место для приклеивания. Мне не нравится данная пластина, но другая на глаза не попалась, и ничего другого придумать не смог. Недавно гуляя по леруа мерлен увидел алюминиевый уголок для кухонной мебели, это то что я искал, и это был бы идеальный вариант, но уже поздно(

Далее всё аккуратно примеряю, размечаю, сверлю свёрлами по нарастающей и нарезаю резьбу метчиками. Метчиков ушло около 5 штук. Чтобы не ослаблять отваливающуюся петлю крышки дополнительными отверстиями просверлил отверстия насквозь крышки и накладки, тем самым поворотный механизм держится за крышку и накладку теми же винтами. Экран вклеенный, поэтому работать пришлось "наживую".

проверка работы на прочность

намешал клей, приложил пластину и зажал на несколько часов. Как оказалось прижал не очень хорошо, и получился бортик с приклеиваемого края, а я так хотел его избежать и специально стачивал край пластины.

Закрученные винты спилил вровень с корпусом. Дальше укрепил трещину клеем со стеклотканью изнутри.

Чуть ослабил и смазал петли силиконовым маслом

Всё, ноутом уже пользуюсь несколько месяцев. Теперь вопрос, внутренняя окантовка экрана была наклеена на какой то двухсторонний скотч, повторно он не пригоден для использования, подскажите что можно использовать для этих целей и в небольшом количестве, чтобы не покупать целый моток, так как для одного раза.

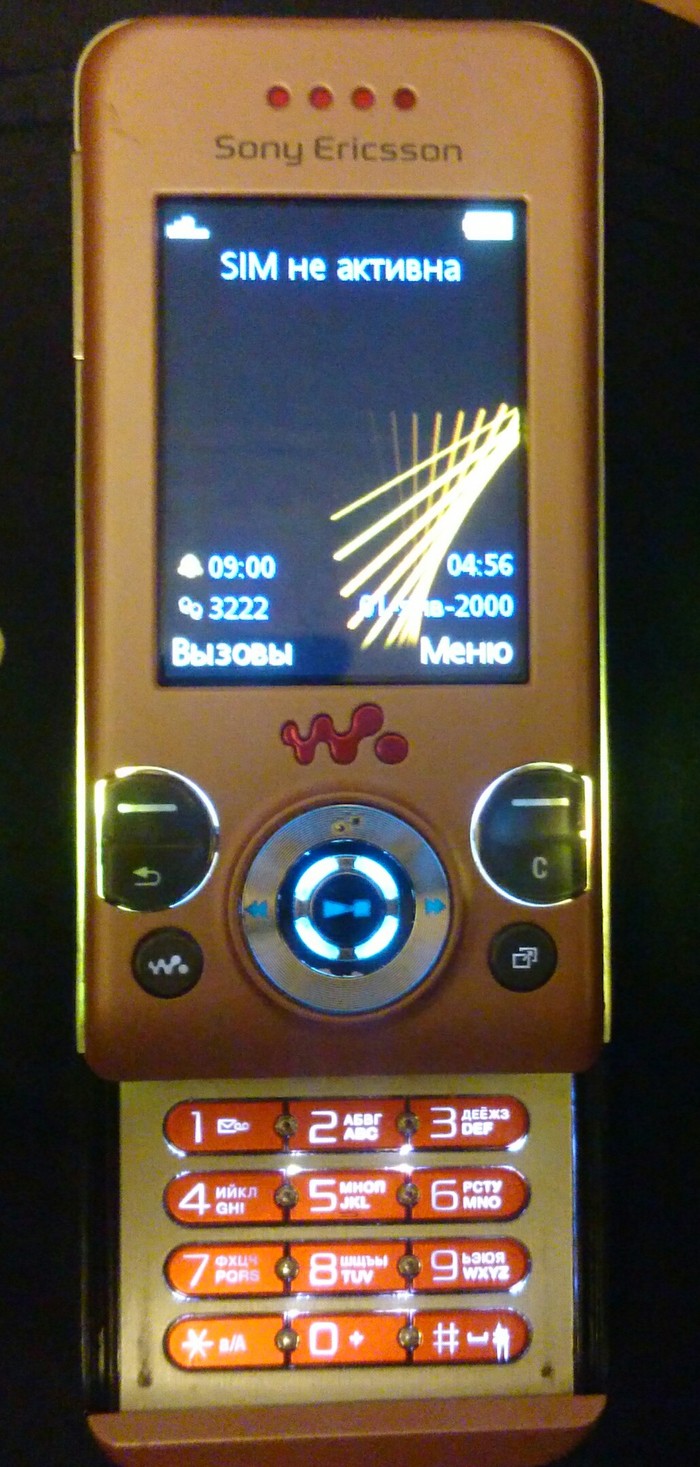

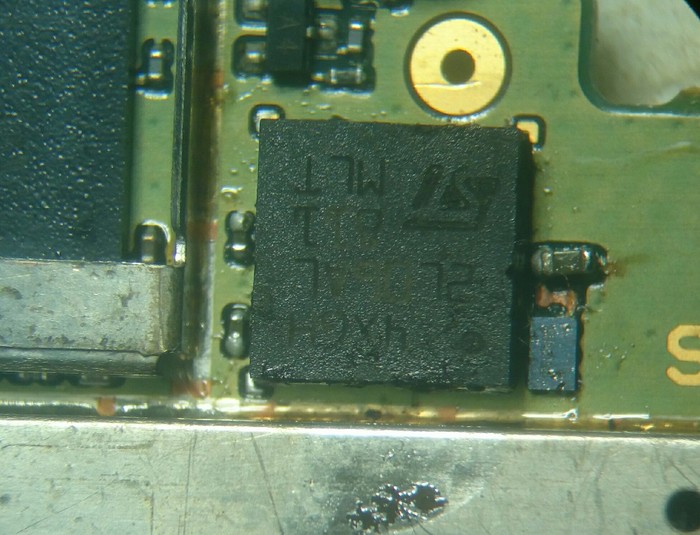

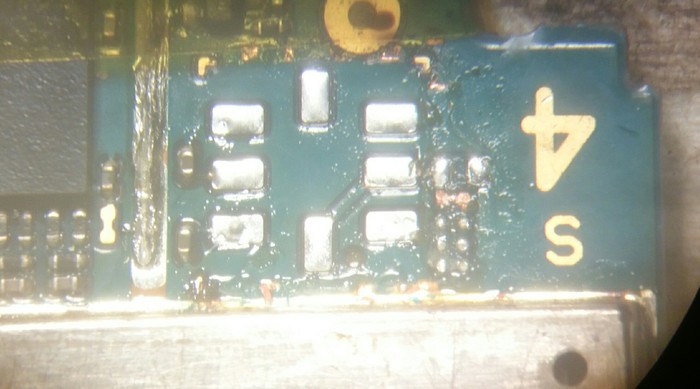

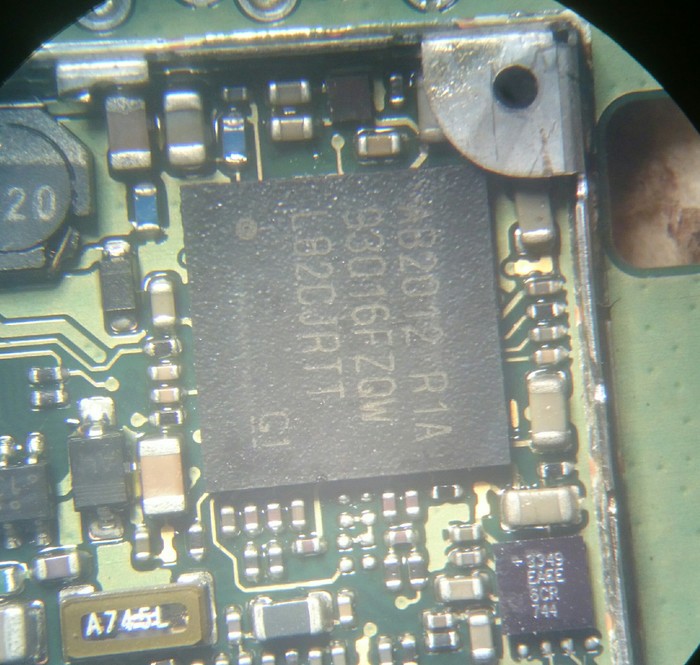

Телефон соседского деда, он привык что на прошлом телефоне, зажал кнопку и загорелся фонарик, а этот чё-то не светит. Я как известный дворовый тыжремонтёр предложил помочь.
