Включил, послушал - гудит, собака, фоном 50 Гц, искажения звука по одному каналу. Ну, тут и ежу понятно - меняем электролиты.

Пришлось заменить все полностью, так как некоторые из "лучших" показывали ёмкость в пикофарадах вместо сотен микрофарад, остальные же были полувысохшие или в утечке.

Параметры конденсаторов измерял вот таким приборчиком:

Кто купил или пользуется, напоминаю, ВСЕГДА РАЗРЯЖАЙТЕ КОНДЕНСАТОРЫ перед проверкой!!! В противном случае получим неисправный прибор и маячащую на горизонте покупку нового аналогичного.

После замены конденсаторов гул исчез, но искажения по одному каналу остались.

Цепляем на вход усилителя генератор сигналов (пользуюсь программой на телефоне, ибо нищеброд) с частотой 1 кГц и щупаем осциллографом путь прохождения сигнала по звуковому тракту, благо у нас под руками в качестве "шпаргалки" есть один исправный канал.

Итак, как написано выше, сравниваем сигнал на исправном канале:

И на канале курильщика:

Путём постукивания пальцем диэлектрическим стержнем, он же корпус шариковой ручки, по плате было выявлено, что осциллограмма приходит в норму при надавливании на транзистор VT8, он же КТ626В.

Радость в виде "ура, сейчас пропаяю и всё!" была недолгой, так как после пропайки транзистора и соседних деталей продолжал наблюдать на экране осциллографа всё те же искажения, более того, теперь при касании или покачивании этого транзистора больше ничего не менялось, равно как и при обстукивании остальной части платы.

Вот этот "герой дня":

По моим догадкам, этот редиска транзистор сдох не до конца, и при нажатии внутри восстанавливался контакт проводников с кристаллом, больше ничем такое поведение я объяснить не могу.

После замены на аналогичный всё пришло в норму, усилитель заработал как положено, часовой прогон на максимальной громкости (простите, соседи!) не выявил никаких отклонений, можно собирать...

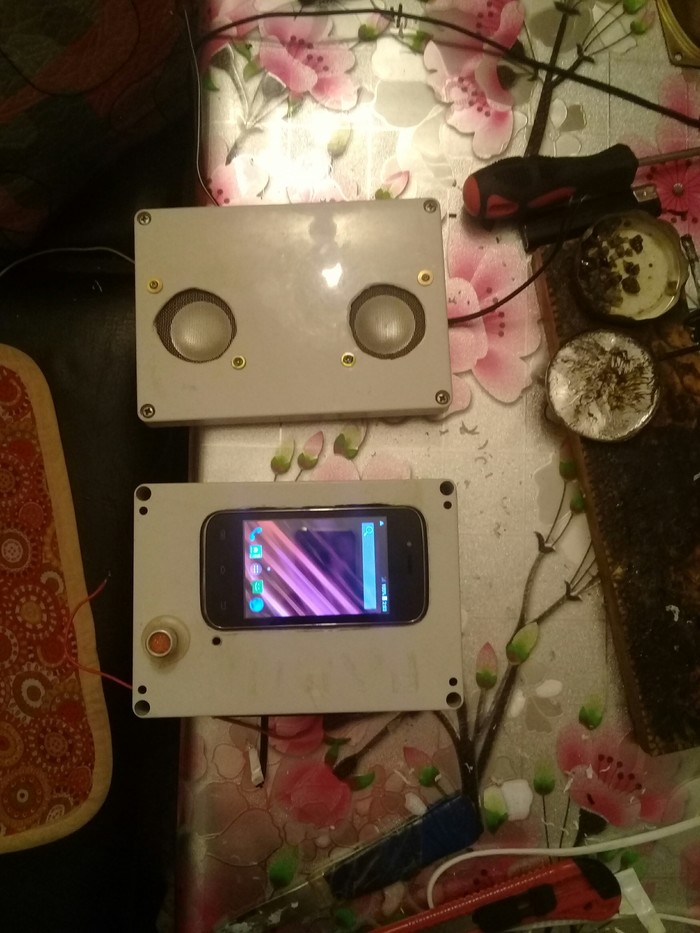

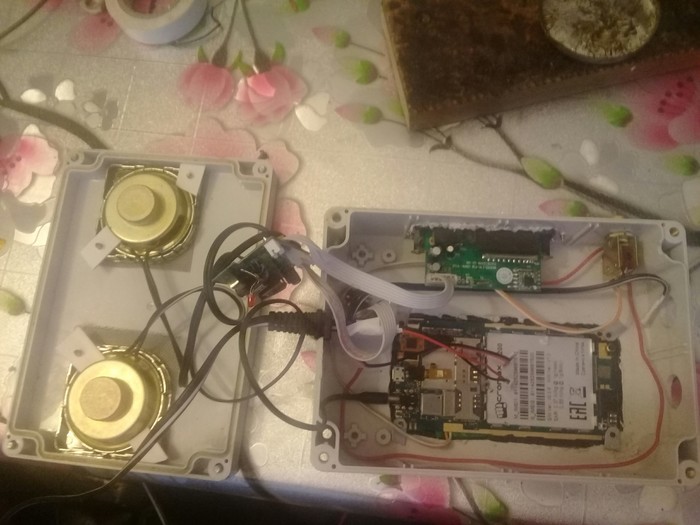

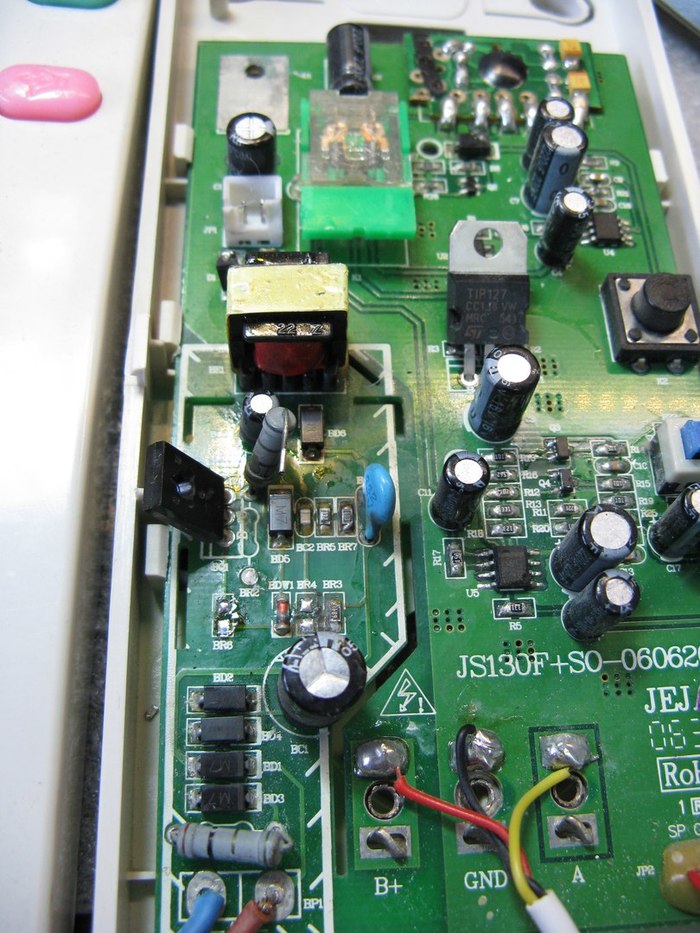

Следующим  на ремонте будет вот такой аппаратец:

Всем спасибо за внимание. Прошу сильно тапками не кидать, это мой первый пост подобного рода. Если интересно, в дальнейшем продолжу публиковать свои ремонты.

Качество видео, мягко говоря, оставляет желать лучшего, но для понимания процесса этого вполне достаточно.

Суть метода заключается в том, что после использования программных дырок в оболочке телефона, мы попадаем в настройки телефона. Из настроек активируем "второе пространство", это как вторая учетная запись в windows, и из под нее, совершенно спокойно, добавляем любой, но реально существующий гугл аккаунт.

Может возникнуть ситуация, при которой попасть в настройки не так просто. Вот пример с телефоном xiaomi mi max:

Вход в меню настроек здесь требует больших усилий, но смысл абсолютно тот же.

Данные инструкции может повторить почти любой, это поможет при FRP блокировке.

Предвидя множественные вопросы в комментариях, по поводу блокировки по mi-аккаунту, отвечу так: Его естественно тоже можно обойти, но это требует немного других знаний и усилий. Если у Вас блокировка, именно по mi-аккаунту, то проще сдать телефон в мастерскую, что бы эту блокировку обходили специалисты. И, зачастую, с соответствующим оборудованием.

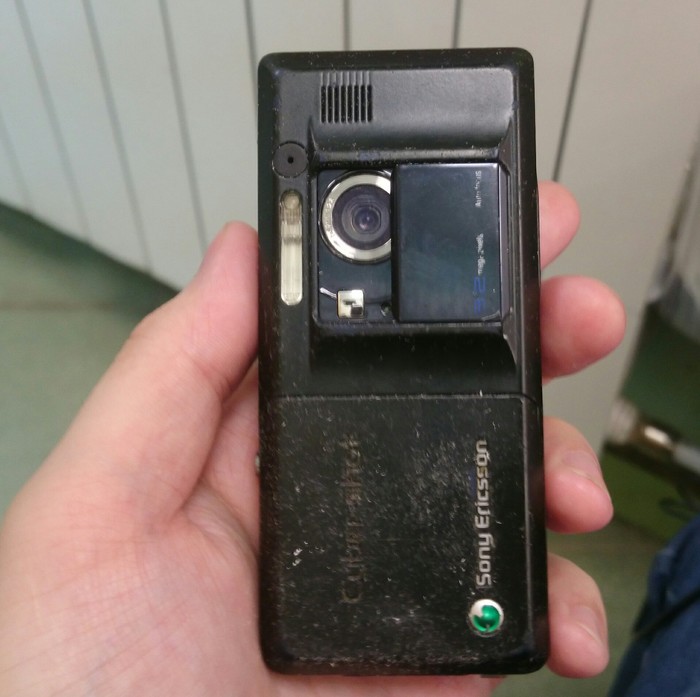

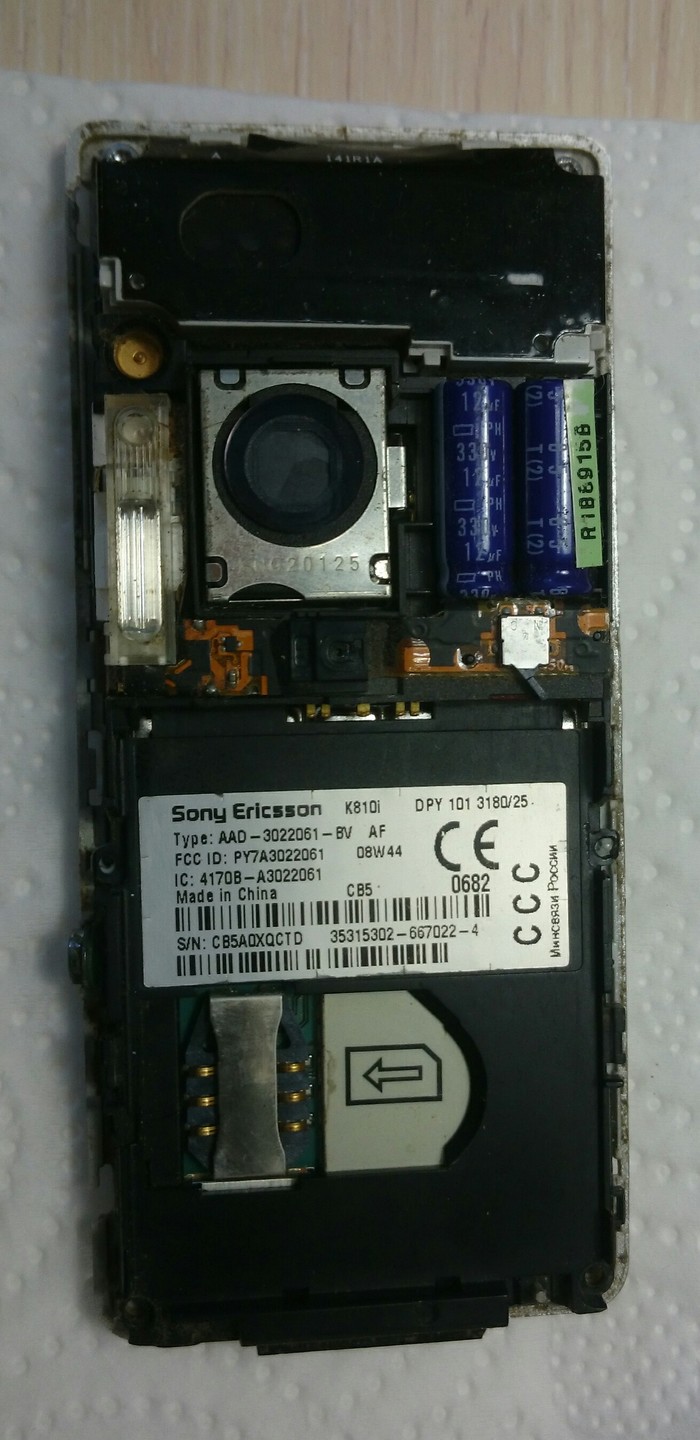

Приступаем к ремонту. Разбираем аппарат и снимаем камеру.

Разобрал саму камеру, снял защитную створку, проверил её работу. Открывается и закрывается она электромагнитной катушкой. Работает от бп, но в телефоне не реагирует (смещены пластинки створки) . Но товарищ сказал, что её можно просто оставить открытой. Так и сделал. Ставим на место и проверяем. Не работает. Приложение так же выдаёт ошибку. Следующим шагом нужно прошить тел. Шьём.

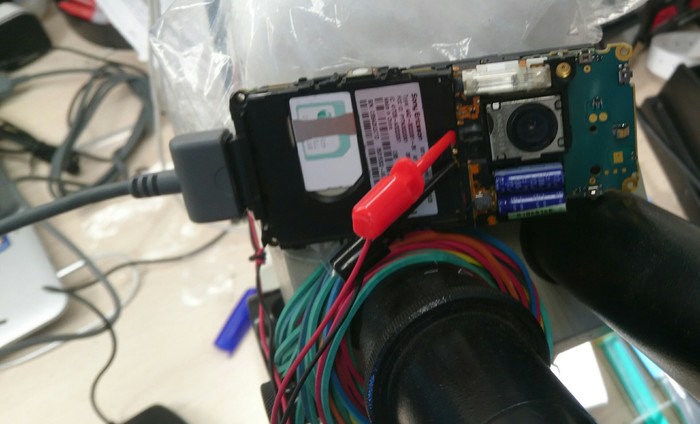

Подключал героя от блока во время прошивки, так как акб дохлая.

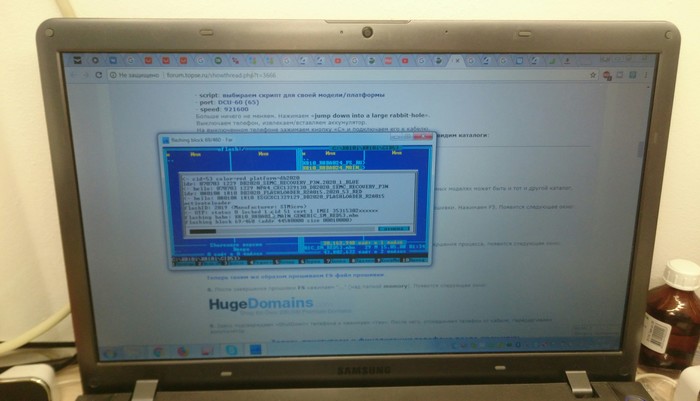

Результат прошивки:

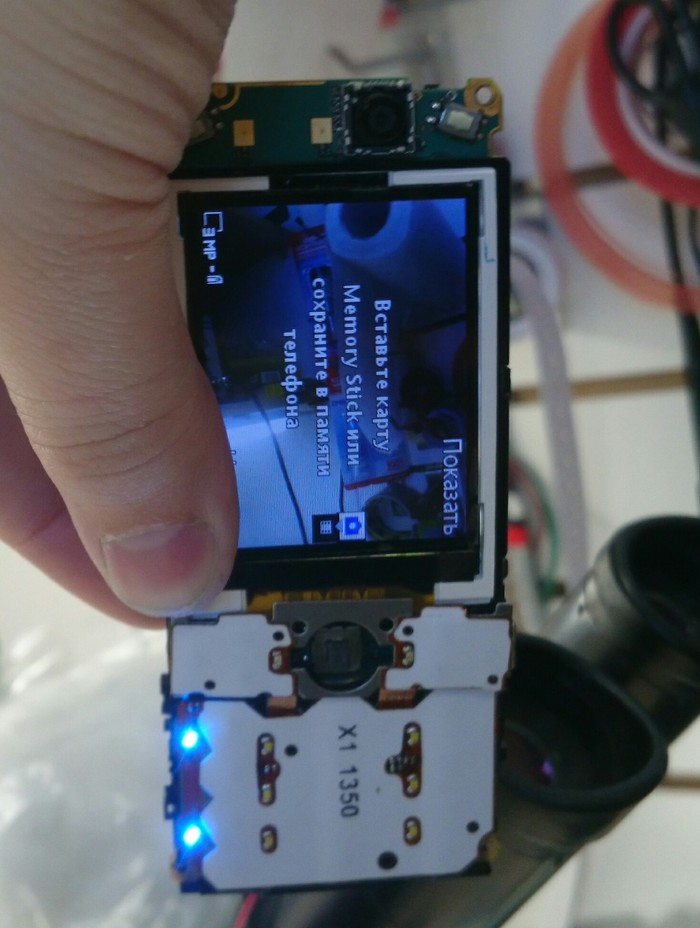

Камера успешно запустилась.
Дальше черёд джостика.

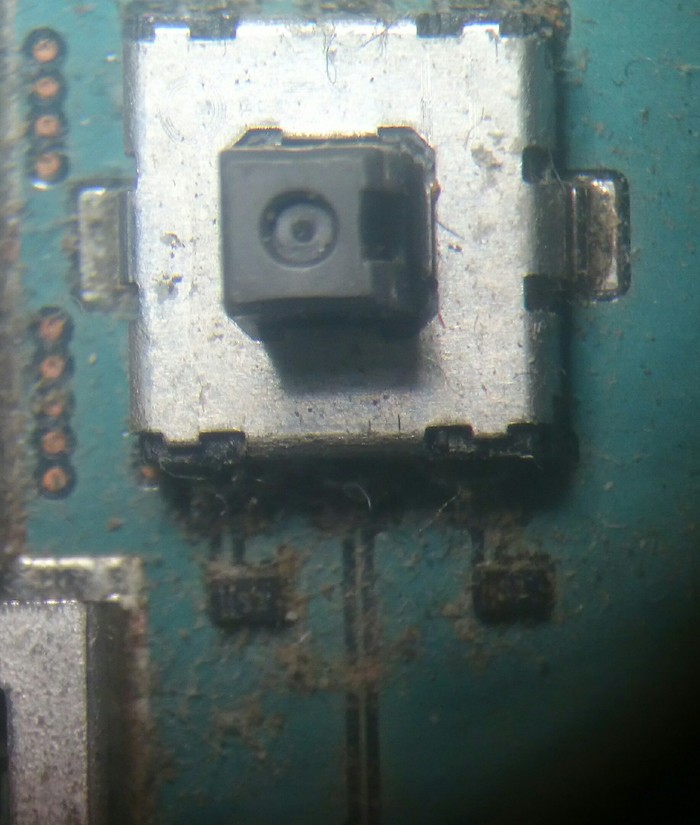

Джостик коррозийный. Обвязка, видимо, тоже. Сносим обвязку из диодов, ставим перемычки, и меняем джостик на новый. Снимал старый феном, а новый ставил паяльником, чтобы не расплавить джостик. Проверяем: работает. Отлично. Теперь собираем.

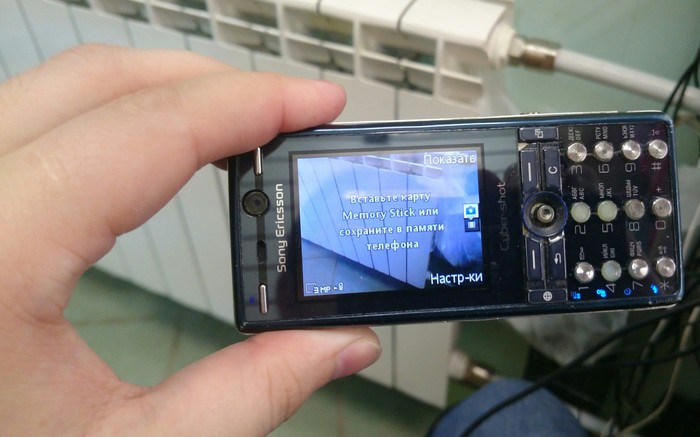

Телефон работает, товарищ счастлив!

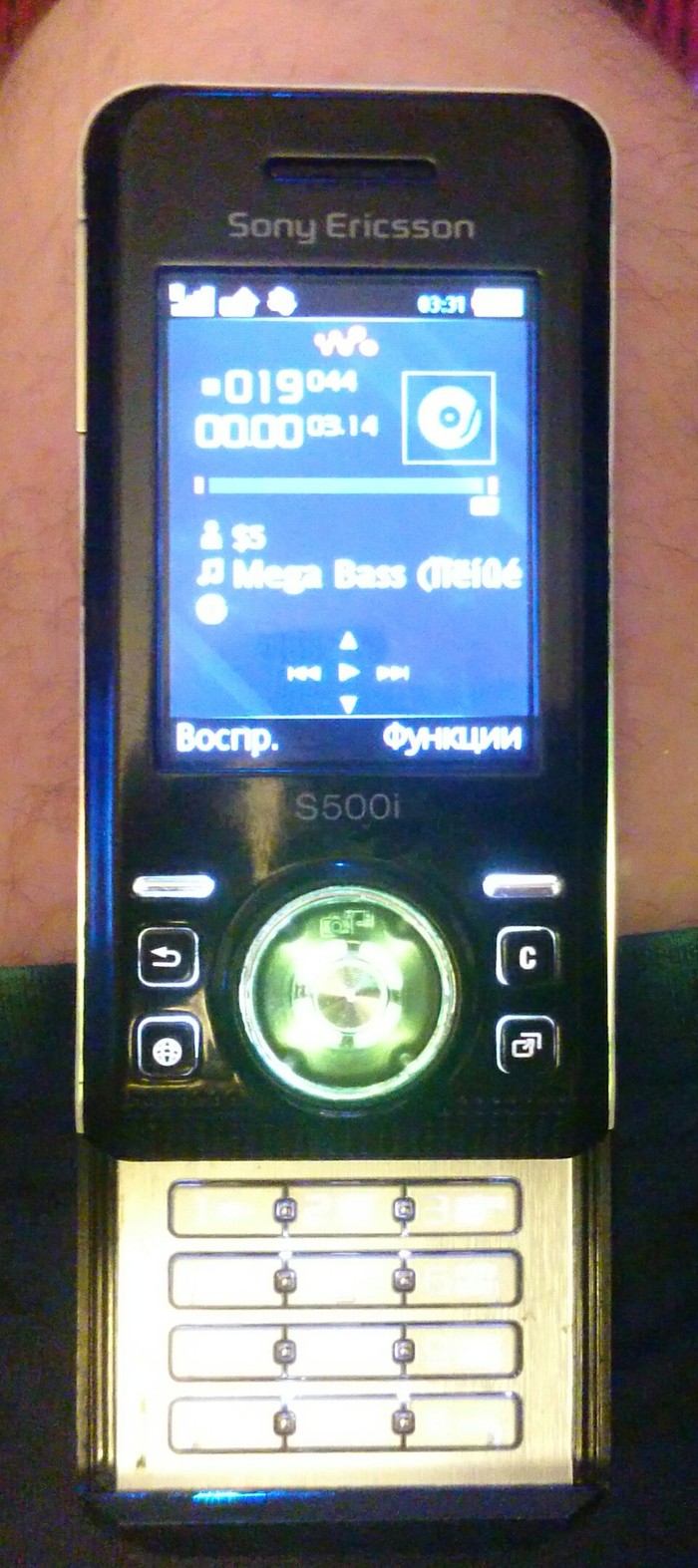

В основном обожаю раскладушки и слайдеры этой фирмы. Особая любовь к серии Walkman, так как сам музыкант и просто кайфую от качества звука этих милашек. На тесте вот этот восстановенный SE s500, прошитый под w580.

Буду рад восстановить ваши аппаратики от этой фирмы и с радостью приму в дар или выкуплю этих красавчиков.)
