221

Samsung a5 2017 от пикабушника)

После прошлого поста мне много кто написал и попросил отремонтировать аппарат. Проблемы у всех разные, но вот этот аппарат показал халатности прошлых мастеров, которые восстанавливали аппарат после воды.
водонепроницаемый аппарат был утоплен и сдан в ремонт. Воду почти всю вычистили (может её и не много было) а вот камеру лицевую не завели. Окей.
разобрал аппарат, очистил, начал осмотр. Пропаял мелочи и перекатал контроллер питания (аппарат работал, Но какашек было много под ним, хз сколько бы он проработал)
увидел виновника не работающей камеры, точнее его отсутствия. Вырвали сгнившую микросхему (больше похоже на ключ, разбираться не стал). Снял микросхему с донора, но обнаружил проблему, отсутствие контакта одного, который идет из слоёв. Достаем комариные письки и восстанавливаем

Заливаем маской, ставим микросхему и профит)

Скажу что доставка человеку обошлась дороже ремонта))))
всем хороших ремонтов, внимательных и аккуратных мастеров))

Показать полностью 2
428

Самодельный щуп-пинцет для проверки smd и других деталей к мультиметру.

Задумался я как-то, что неудобно работать (в особенности с smd элементами) стандартными щупами от прибора.

Видел в Интернете приблуды заводского изготовления из ROC.

Вот такого типа.

Но посмотрев различные видео и почитав отзывы про него понял, что такое не годится. Да и цена не знаю как где, а у нас барыги за 5 уе. продают. Дороговато для такого инструмента.

В интернете есть разные варианты самодельного изготовления аналогичных изделий. Мой взгляд остановился на ненужном мне металлическом пинцете. Обрезал губки пинцета. С большим трудом просверлил отверстия  (если будете сверлить берите сверло по металлу с добавлением кобальта, обычными долго и нудно). Для изоляции щупов прикрутил стеклотекстолитовые пластинки. А для того, чтобы припаять непосредственно сами щупы в пластинку вставил медную проволоку насквозь.

Получился вот такой полуфабрикат.

Вид ближе.

Теперь встав вопрос о материале щупов. В ход пошли медицинские иглы. Но можно взять и обыкновенные швейные по размеру.

Примерял, обрезал сколько надо по длине. Паяются иглы кислотой паяльной (на основе хлористых солей цинка), или ортофосфорной кислотой.

Пары кислоты вредны для здоровья, паять надо под вентиляцией или на открытом воздухе!

Берется пластинка например стеклотекстолита, гетинакса или др., на нее помещается капля кислоты. Паяльник должен быть хорошо разогрет, на жале не должно быть никаких больше флюсов, только чистый припой. Игла помещается в каплю кислоты и прижимается паяльником с одновременным залуживанием по необходимой длине.

Дальше припаиваем щупы к пинцету, соблюдая одинаковую длину, и ориентацию среза на иглах для удобства пользования.

Получаем.

Большая часть работы закончена. Осталось припаять провода и облагородить это все термоусадкой.

Усаживаем.

Для удобства пользования пометил разным цветом плюс-минус, но может это и не обязательно. Итог.

Благодаря выпуклым местам, где находятся винты крепления, пинцет удобно держать в руке. Сам пинцет по длине со щупами получился 11,5 см. Расстояние между иглами в свободном состоянии 9 мм. Минимально иглы сводятся друг с другом (для проверки замыканием).

Иглы жесткие, с легкой подпружиненностью. Измерения проводить стало очень удобно и быстро. Одной рукой держим плату, второй пинцет. Можно проверить элементы с расстоянием между выводами оптимально до 10 мм.

Ну и естественно не забываем о безопасности. Иглы пинцета острые, легко пораниться. Можно придумать на них заглушки, но я сделал проще, кусок полипропилена.

В итоге имеем удобный инструмент, экономию времени и нервов при ремонте, ну и я еще 5 уе сэкономил, все, что использовалось было под руками.

P.S. Конечно есть специализированные щупы типа MASTECH MS8910 (не реклама), но я на него пока не накопил.

Показать полностью 11
338

Цифровое управление для Бойлера

Привет всем! Хочу рассказать вам как я делал цифровое управление для бойлера.

Все началось с того что у меня на старом бойлере (Термекс 50л) сломался терморегулятор который практически не регулировался, слишком часто включался и доводил воду практически до кипения. Новый терморегулятор стоил не слишком дорого, но покупать мне его не хотелось т.к. в бойлере уже сильно поржавел бак и планировалась его заменить на новый 80л. И тут я вспомнил, что у меня уже давно лежит без дела китайский цифровой термостат W1401 который и стал основой для создания цифрового управления водонагревателем.

Технические характеристики W1401 следующие:

• Управляющее реле стоит на 12 В с NO контактом, коммутирует ток до 10 А (14VDC) и 10 А (250VAC)

• Тип датчика ― водонепроницаемый: NTC (10К ― 3950 ― 1%)

• Длина провода температурного датчика 30 см,

• Диапазон измеряемой и контролируемой температуры: -9°C ~ +99°C

• Точность измерения: ± 0.5 °C

• Точность управления: 1 °C

• Минимальный гистерезис: 1 °C

• Частота обновления: 0.5 сек

• Напряжение питания: 9 - 14 вольт, постоянного тока

• Потребляемая мощность: < 1W

• Размеры: 77 мм x 51 мм

При неисправности или отсутствии датчика термостат издает звуковой сигнал с отображением символов "LL".

Терморегулятор имеет верхний и нижний предел (возможность задания верхнего значения температуры включения (отключения) и нижнего значения температуры включения (отключения).


Реле на 10А я посчитал слабоватым и недолговечным для прямого коммутирования нагревательного элемента мощностью 1.5кВт. Для повышения надежности я решил использовать реле Z-RK230/SS которое отдал мне брат вместе с кучей пускателей и автоматов. Цена у этого пускателя немаленькая, но думаю, что можно найти более бюджетный вариант. Номинальный ток пускателя 20А - этого с запасом хватит для включение тена на 1.5кВт. Катушка пускателя на 220в, контакты реле NO (нормально разомкнутые) в общем то что нужно.

Далее я нашел старый блок питания 12в. 1.5А для питания термореле.

В качестве корпуса я использовал имеющийся у меня небольшой пластиковый щиток от iek, он идеально подошел для моей задумки. Блок питания немного не помещался и я снял с него корпус. Затем я быстренько накидал примерно такую схемку и приступил к сборке:

Эта монтажная схемка отличается от первоначальной тем, что для подключения бойлера я использовал розетку. Почему я установил розетку? Потому что прошло пол года, старый бойлер протек( и я купил новый термекс на 80л. Я настолько привык к цифровому управлению что решил установить его на новый. Для того чтобы не лишиться гарантии я не нарушал заводскую конструкцию.

На старом водонагревателе вместо розетки был проведен провод напрямую к тену, а термодатчик цифрового управления  я вставил в трубку которая использовалась для установки штока заводского термореле (который вышел из строя).

В новом водонагревателе я установил термодатчик на под штатный указатель температуры. Для этого я аккуратно вынул указатель, установил туда термодатчик и прикрыл его кусочком пенопласта. Затем для эстетики я подрезал и прикрепил корпус указателя температуры от старого бойлера (новый при необходимости можно вернуть на место в целости и сохранности). Получился отличный муляж указателя температуры.

Фото начинки блока управления

Бойлер в режиме нагрева

В режиме ожидания

Фото блока управления с открытой крышкой

Плату управления пришлось залить термоклеем  потому что с обратной стороны платы находится реле под напряжением 220в. В идеале можно было еще прикрыть оргстеклом, сделав отверстия под кнопки.

Штатный регулятор водонагревателя выставлен на максимум и при возникновении проблем с цифровым управлением отключится при +74 градусах.

Ну вот вроде и все! За ошибки заранее прошу прощения! Если будут вопросы с удовольствием отвечу! На критику не обижаюсь)

Всем спасибо за внимание!

Показать полностью 12
81

G355h. Спортивный интерес

Принесли как то на ремонт Samsung g355h с разбитым сенсором и тачем. Дисплей у меня был в наличии снятый с другого ну тач думал заказать. Подкинул свой дисплей но телефон висел на заставке. Скачал прошивку сервисную. И конечно же шиться отказался. Сделал вывод - дохлая флеш. Нашел аналог в разборе. Выставил конфиги и залил загрузчика. Снял флеш и т.к. проц и флеш на компаунде, естественно угрел проц. Перекатал проц посадил флеш

При нажалии на кнопку уходил в кз. Оказалось что контроллер питания тоже посадили на компаунд и ему тоже досталось. После реболла кп телефон удачно запустился. Работа обошлась клиенту в 2400 вместе с дисплеем и сенсором

Показать полностью 3
397

Xiaomi Mi Note Pro русификация

Пришел ко мне Xiaomi Mi Note Pro с просьбой установить русифицированную прошивку, только вот пришел уже в состоянии кирпича.

Подрубил к компьютеру - хотя бы определяется

Но дальше ждал неприятный сюрприз: телефон никаким образом не хотел шиться, решилось это все разборкой, отключением АКБ, зажатием 3 кнопок(вкл, громкость +, громкость -), подсоединением шнурка и в момент детекта началом прошивки.

Ждем пока дошьется, процесс очень даже не быстрый

Версия ОС была выбрана крайняя с незаблокированным загрузчиком.

После прошивки сразу вгоняем в фастбут, даем команды на прошивку TWRP-рекавери и бут анлок:

fastboot oem unlock

fastboot flash recovery recovery.img

Перезагружаемся в рекавери, вайпаем все кроме Storage, закидываем нашу русифицированную прошивку с miuisu (последняя версия, кстати, встает криво, потому пришлось ставить предыдущую), делаем вайп cache/dalvik и перезагружаемся в ОС, после чего ждем первой загрузки (на удивление быстро, не более 5 минут)

Ну и собственно наслаждаемся результатом

Статья написана с целью ознакомления, полноценного решения нигде не было,  без официального бут-анлока, архив с инструкцией и всеми необходимыми файлами оставлю в виде ссылки на google drive.

Показать полностью 7
75

Это история о реле-злючке!

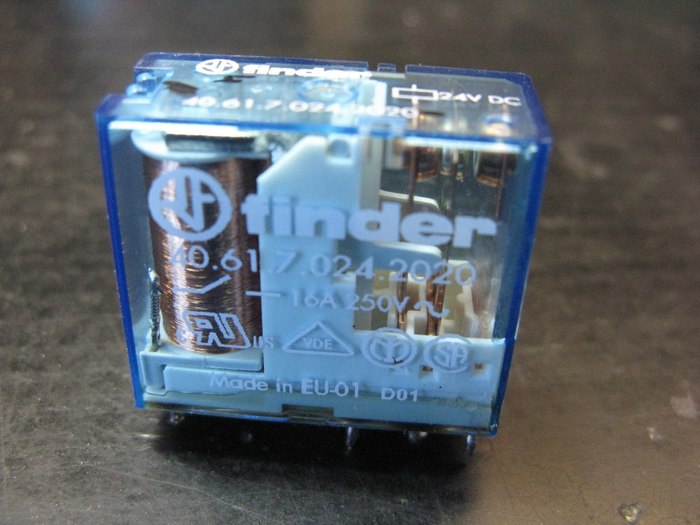

Есть данное реле Finder 40.61.7.024.2020.


Пред история. Стоят эти релюшки (вообще два типа релюшек ставится, по желанию производителя) в блоках управления CAME ZA37,38 может еще в каких то, еще не щупала. Начал глючить блок. У меня при проверке он работал нормально, но реле это искрило и не всегда сопротивление контакта стремилось к нулю. В следствии чего было принято решение его заменить на новое. Блок заработал хорошо и ладненько.

____________________________________________________________


Продолжение истории. Понадобилось для одного проекта мне реле, на 24 Вольта. И тут я вспомнила про это, ну увеличенное сопротивление и ладненько, мне пойдёт. На улице стоял мороз около -10...-15 градусов.


У себя проверила все работает, на улице почему то устройство перестало работать и это вызвало шок, я же всё проверилааа.


После разбирательств (а оно было долгим), было обнаружено, что реле на морозе при переключении, тупо становилось в среднее положение и всё. Вы представляете, оно тупо зависало в среднем положении. Короче ОНО Козявка. Я обиделась.

Показать полностью 2
