Сегодня у дочери в комнате стала тускло светить светодиодная лампочка, а до этого стала моргать другая точно такая же. Вот такого плана:

Поскольку 3 года гарантии по чеку прошли, решил вскрыть и посмотреть что же там за начинка такая. Кстати, по этому чеку я их несколько раз уже менял в магазине, они периодически выходят из строя.

Проверив все элементы этой лапочки пришел к выводу что просто был плохо пропаян вот этот резистор. Наверное под нагрузкой греется, и пайка стала отходить, что в сою очередь могло вызывать искрение в появившемся зазоре между платой и самим резистором. Соответственно -  увеличение нагрева и дальнейшее ухудшение работы лампочки. Пропаял - лампочка заработала как новая.

Во второй лампочке пробило светодиод. К сожалению, идея поста пришла позже, поэтому фото не сделал. По скольку светодиодов 16 и они соединены последовательно (пробой на одном выводит из строя всю схему), было решено выпаять светодиод и шунтировать контакты кусочком медного провода. Лампочка также заработала. Также на фото видно что по сравнению со старой лампой тут производитель спрятал перегревающийся резистор и завальцевал плату, наверное чтобы не ремонтировали :)

Пришел телефон, не подающий признаков жизни.

После диагностики виновник был установлен - умер аудиокодек, а телефон не подает признаков жизни из-за просадки по линии.

Ставим новый кодек

Проверяем

Все работает, собираем, полностью проверям и отдаем.

Всем подписчикам привет!

Поделюсь нестандартным ремонтом основной камеры, в тюнинговоном смартфоне Xiaomi Mi Mix 2.

Собственно сам смарт, крокодильей наружности. Задняя крышка снята, вместо неё налепили шкурку от крокодильчика!!!

Просто заменить камеру не получится. Надо снимать материнку, и соответственно срывать со зверя кожу и портить внешний вид.

Проблема камеры в том, что на белом фоне видны черные пятна. Линзу чистили, не помогло...

мусор попал внутрь камеры, на матрицу.

Что бы добраться до матрицы, необходимо снять линзу. На других смартфонах её можно просто выкрутить. Тут она приклеена по периметру.

Пришлось расковыривать клей вокруг линзы и аккуратно выдирать её оттуда. Пришлось держать пинцетом подвижную часть камеры, дабы не запороть механизм автостабилизации и фокусировки камеры.

Линза с двух сторон.

Без линзы.

А это сама матрица с говнами на ней... Чистил я её сперва ватной палочкой, потом приклеил по всей площади маленький кусочек скотча, он удалил мелкие пылинки и пятна.

После продул воздухом, почистил линзу, поставил на место и зафиксировал по окружности клеем. Фокусировку и оптическую стабилизацию, слава богам, не запорол!!!

Это фотки белого фона с самого смартфона.

На то место где нет кожи, ювелиры наклеили красивую, понтовую (из платины) металлическую вставку.

На этом всё. Всем пока! Желаю интересных ремонтов!

Вводная - Друзья друзей друзей принесли плату - Compal la-5752p ( вроде lenovo g560 ? уже точно не помню, я ленивая мразь и пишу когда есть 0.5 настроения в моём организме )
"Давным-давно , когда еще динозавры заселяли землю (в октябре 2018г) - стукнули это "старое ведро" углом, с подключенными флешкой и мышкой".

И поломали 2 разъема USB, к чертовой матери!
Хозяйка нотбука (женщина ~ 50 лет) взяла номер , по ремонту техники, в парадной своего дома. Там обещали - "Живу рядом, приеду быстро, беру не дорого, делаю всё - супер-кащественннаа" 😏

Я - взрослый человек, всё понимаю... ВЫ - "Радиолюбитель" - сделали сами и себе (из овна и палок) - молодец!!! Держи плюс и/или лайк + еще и подписку оформим. Будем и дальше наблюдать, ставить плюсики... Может и на работу работать позовём.... Но этого персонажа - не позовём!

Жалобы - разъемы USB перестали контачить.
А давайте посмотрим почему?
фото-раз

фото - два

А давайте посмотрим ближе :

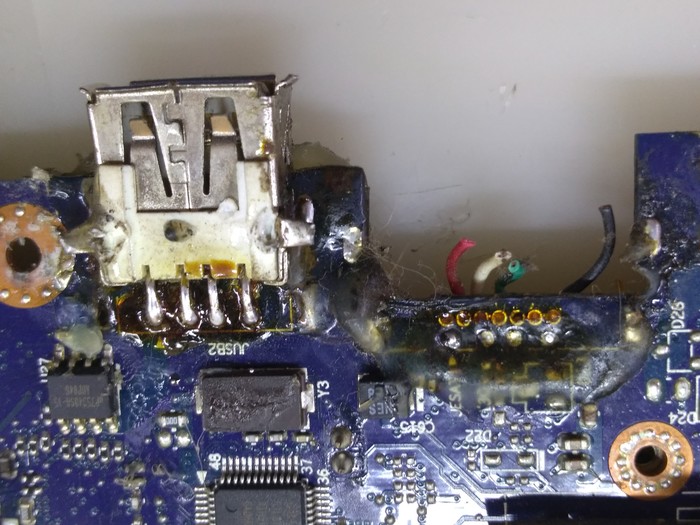

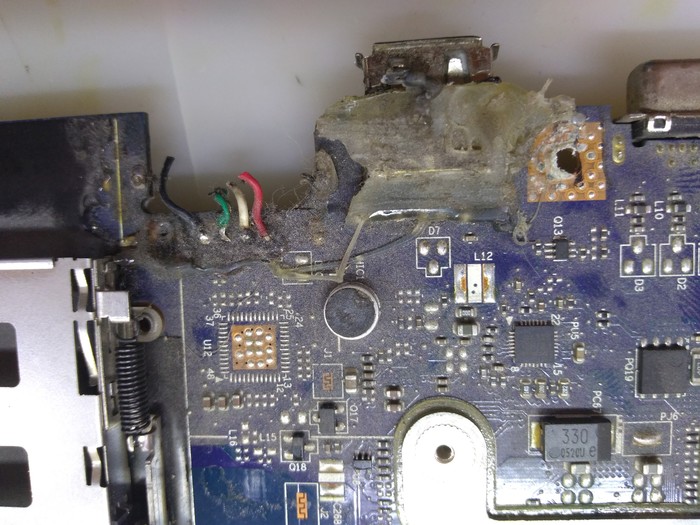

На фото видны проводки - там должен быть комбинированный разъём e-sata+usb. Естественно разъема нет, но ! Там была разобранна "фишка" беспроводной мышки и припаяна на "сопли" к контактам usb ( я к началу не успел , срезали её без меня и вернули друзьям друзей друзей)

Фсё залито канифолькой и термо-клеем! :)

Данный "шедевр" прожил 1,5-2 месяца. И внезапно! О_о стал глючить. Просто фатальное невезение :(

А хотите ещё интересность ? Этот "чудо-ремонт" был оценён ХУДОжником - в 4-ре ярославля за работу + 1-ин архангеск за проезд! НО САМОЕ ГЛАВНОЕ <<full life time waranty! Хер кто сломает специально, а само решение - вечно!!! И НИКТО И НИКОГДА Вам НЕ сделает лучше и надежнее!!!111одинодин. Зуб даю и всё такое!!! Возникнут проблемы - звоните/пишите! >>

Всего один минус в этом ремонте - при попытки дозвониться за гарантию - номер в "чс" или "трубку" не берут...

АНТИМОРАЛЬ - колхозь из того, что есть под рукой! Бери максимум!! И до звезды на всё и всех!!! Ведь самое главное в жизни :

PS_фоток ремонта не будет :) Мы ведь , на тот момент, не процы айфоновские катаем с нандами , а всего _лишь 2 разъема меняем...
Да и посты у меня не про ремонт, а про колхоз и трэшъ! :)

Всем привет! Огромное спасибо всем кто читает и ставит лайки. Спасибо, приятно. Хочу еще добавить я так же работаю по почте. А теперь к делу)

Зашёл телефон с такой проблемой. При подключении с выкл состояния реакция на кабель и включение есть. А вот потребления и индикации заряда (молнии возле значка АКБ) уже нет. К этому всему еще нет прошивки модема (аппарат не видит сим-карты, не ловит сеть).

Начнем с осмотра платы

Визуально все красиво все новое. Перейдем сначала к диагностике проблемы с зарядом и акб. Проведу замеры на контрольных точках (TEST POINT) Tristar. Они находятся в районе коннектора нижнего дока.

На этих поитнах проверить легче всего. Теперь опишу как продиагностировать Tristar. У меня есть некоторая шпаргалка которая помогает определить дефектную микросхему. Прилагаю:

В идеале напряжение должно быть стабильное и в пределах 1В. В моем случае оно было в пределах 1В но пропадало.
Заменим Tristar.

Я обычно тут подрезаю аккуратно. Пропаиваю часть сплавом розе и отламываю. Процесс не фоткал это уже всем известно.

После замены Tristar получаем такую картину.

У нас пошла зарядка, появились проценты АКБ и бонусом появилась прошивка модема и сеть.

Честно пока нет времени интересоваться почему появилась прошивка модема. Есть пара вариантов но не углублялся.

Надеюсь было инересно и полезно! Всем спасибо за внимание!

Напоминаю что я из Киева. Работаю так же по почте. Занимаюсь только Аpple и ни чем другим. Мой Telegram @Genrikh_Adolfovich
