История интересная. Данный ноутбук уже 2 раза успел побывать у официалов( Оба раза в СЕРСО, позже вы поймете почему я называю место, где они были. Почти реклама).
Первый раз владелец разбил матрицу и поменял у них крышку в сборе. Второй раз уже отнёс на диагностику после залития квасом. СЕРСО выставил ценник в 90+ тыс руб. за замену материнки, топкейса и кулеров. Клиент отказался от ремонта, оплатил диагностику в размере ~3600р. и приехал ко мне.

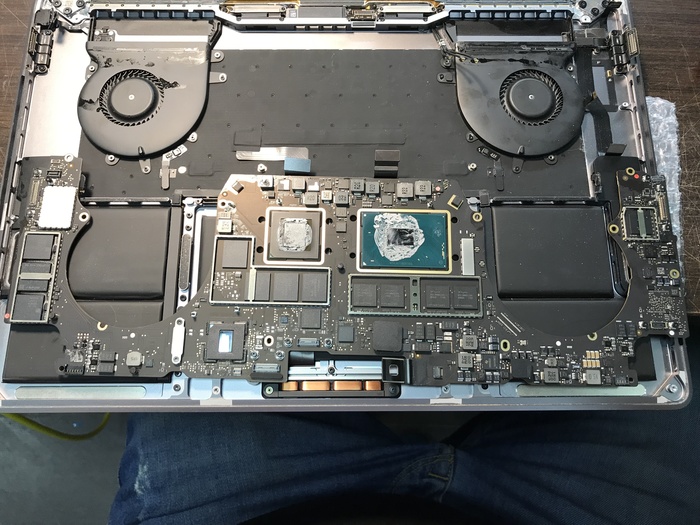

Что ж, посмотрим на свеженький мак 2017 года. Сняли крышку
На кулерах видим липкие следы от кваса
Плата у данного зверя - 820-00928-A
Вроде бы ничего страшного, плата выглядит вполне хорошо.
И с другой стороны. Видим сверху справа следы кваса и красный индикатор, а так же слева.

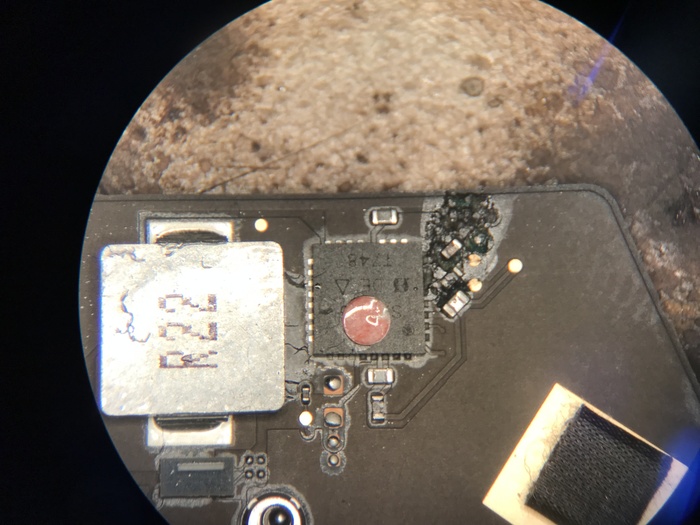

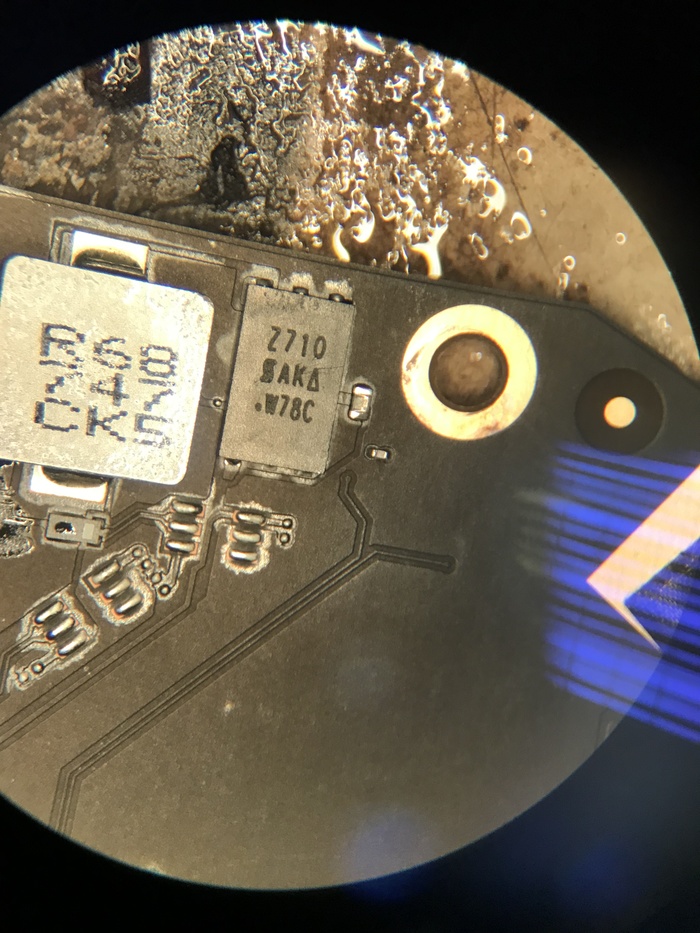

Посмотрим поближе. Залит DRMOS CPU. Это не страшно. Сняли окисленную мелочевку и заменили. Остатки кваса убрал ватной палочкой смоченной в теплой воде(да, готовьте полыхающие пуканы заранее. Я мою платы водой, а ещё жидким мылом и фейри и никто меня от этого не отговорит.)
Питание GPU тоже хлебнуло.
Чистим водой. Конденсатор решил оставить, опасений по нему нет.

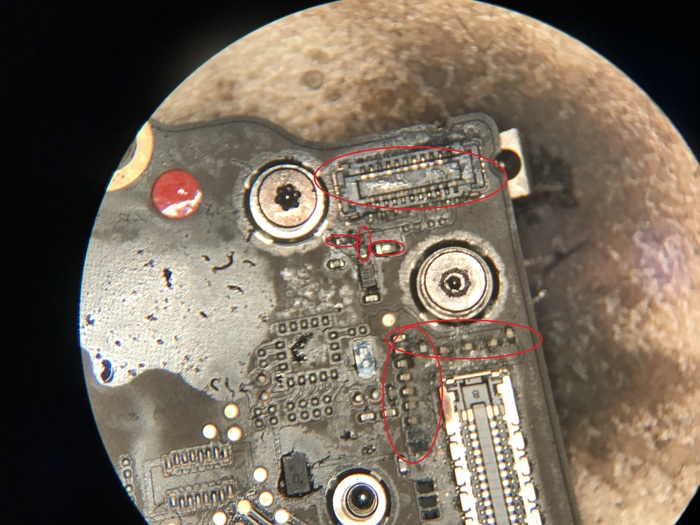

А вот правой части платы досталось прилично. Сгнил так хорошо коннектор Touch ID и по совместительству кнопки включения, а так же рассадник конденсаторов у коннектора к шлейфу с Type C разъёмами. Ну и 2 резистора и конденсатор обведенные в маленькие овалы тоже подустали. Будем менять.

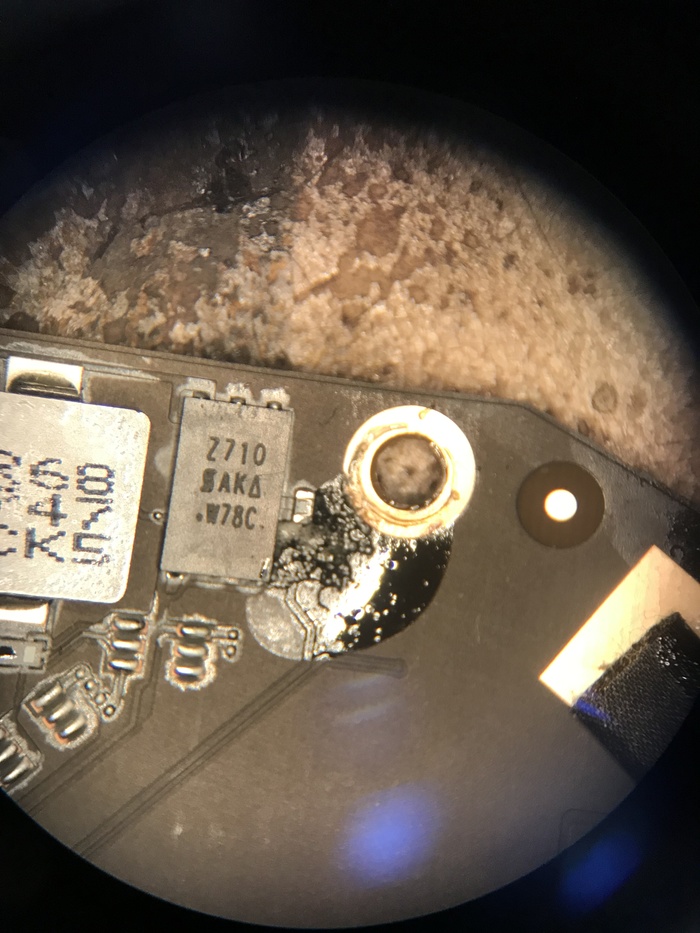

Обратите внимание на правый винт, что между разъёмов. Это мастера из СЕРСО его так заебали. Я честно говоря не очень понимаю почему официальный представитель Apple не может позволить купить себе набор хороших немецких отверток, чтобы не срывать так винты. Забегая вперед - отвечу на вопрос нафига на снятой плате вкручены винты. Эти винты изначально удерживают щитки, которые в свою очередь держат шлейфа, чтобы те не выпали. При разборе щитки я снимаю, а винты(на маках от 16 года) вкручиваю обратно, т.к. ещё не запомнил их расположение наизусть.

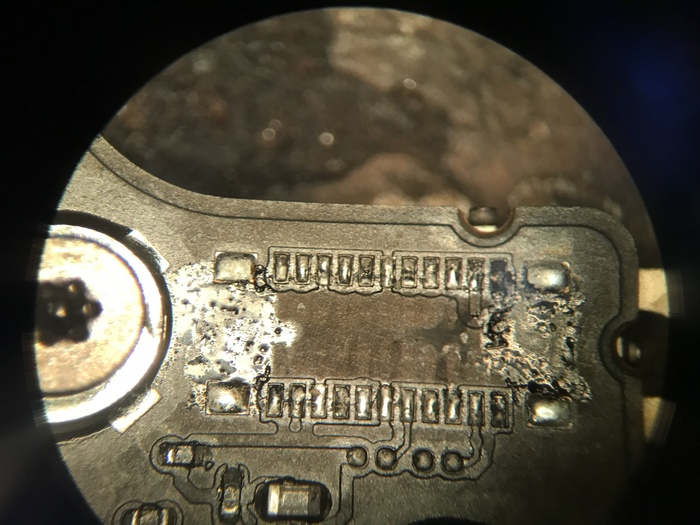

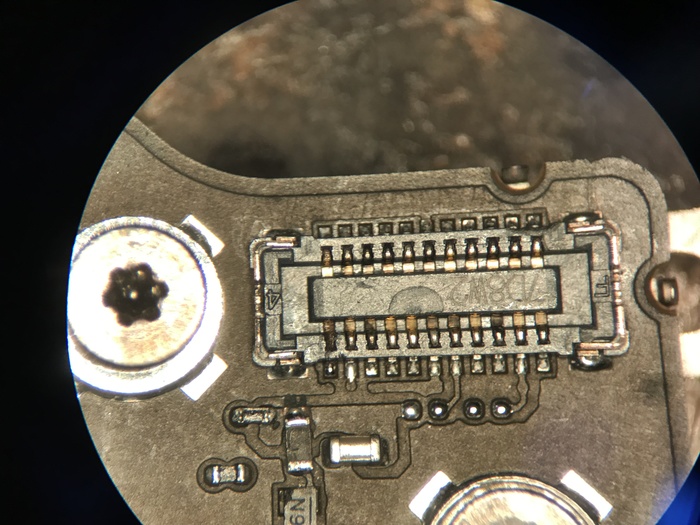

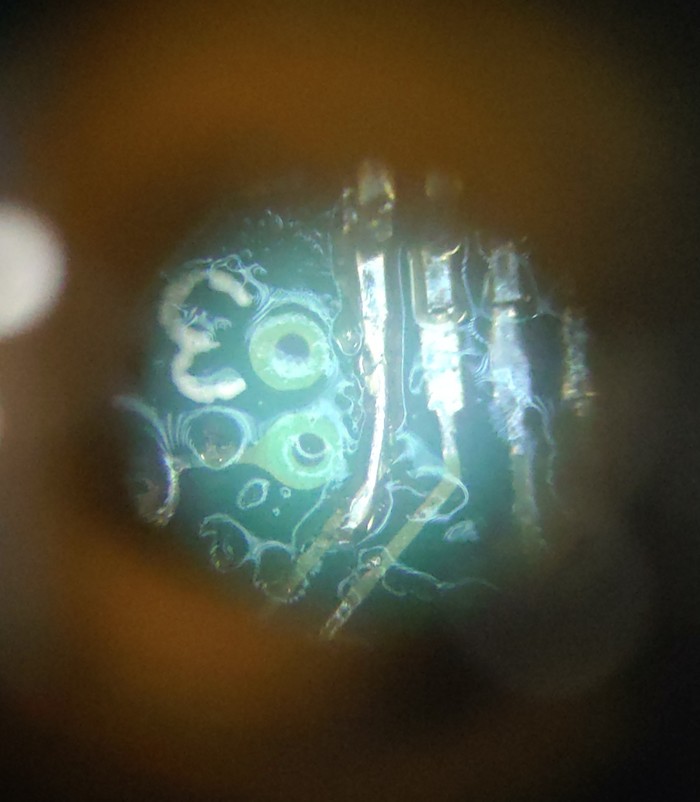

Начнем с коннектора Touch ID. Обратите внимание на верхний правый контакт. ему совсем плохо. Тут же видно что оба резистора снизу окислились совсем. Кстати, расскажу метод, как я проверяю стоит ли менять тот или иной резистор или конденсатор после воды. Сначала само собой замеряется сопротивление\ёмкость и сверяется со схемой. Если всё норм - это еще не гарантия того, что он будет работать. ведь контакт мог остаться только сверху, а снизу уже ничего нет. В общем проверяю я эти элементы толчком пинцета в обгорелую сторону. Если резюк или кондер сорвало - меняю на другой. В данном случае резисторы оборвались при тесте, ну а кондер снял феном за компанию.

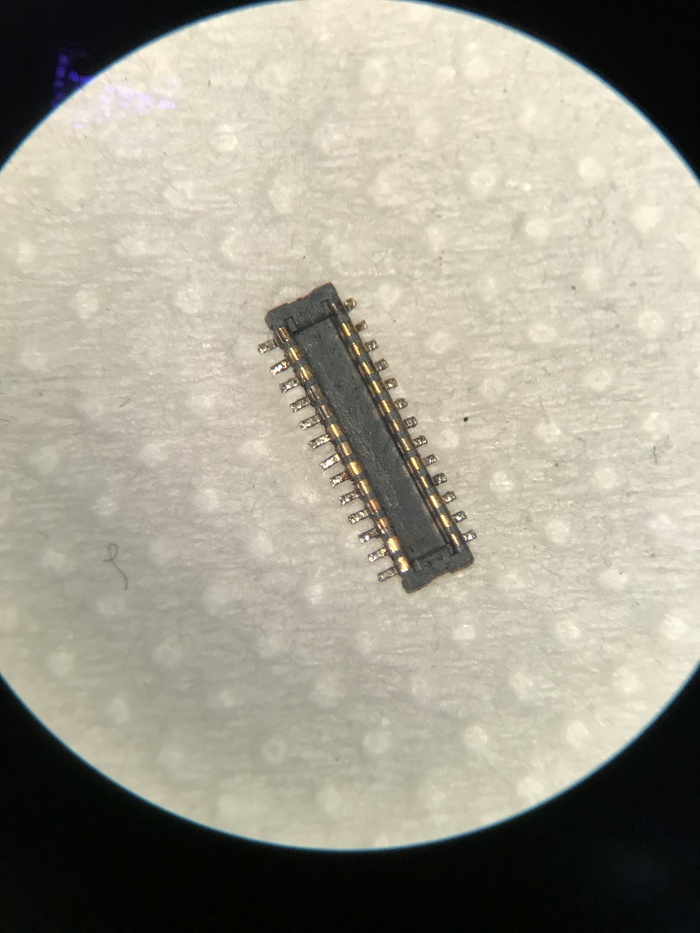

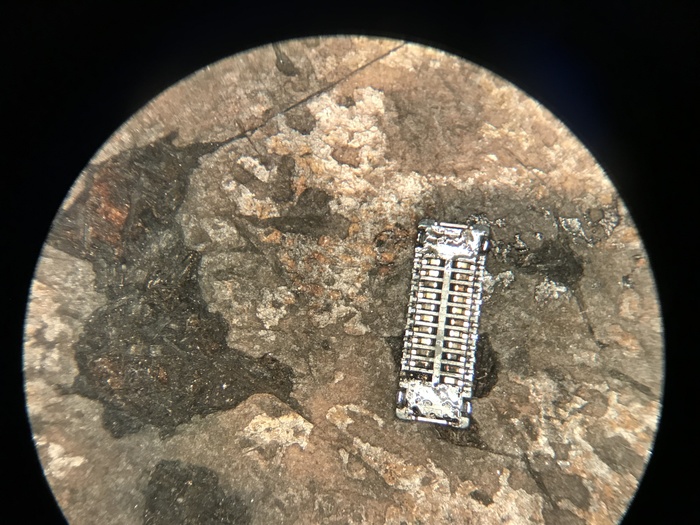

Снятый разъём Touch ID. Снимал грея с другой стороны платы, т.к. таких разъёмов у меня на донорах нет и придется восстанавливать то, что есть. Коннектор был очищен от говен, отмыт, надфилем почищены посадочные контакты.

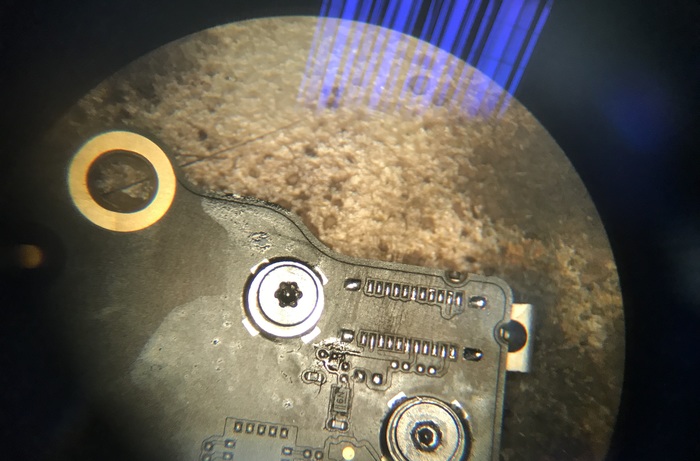

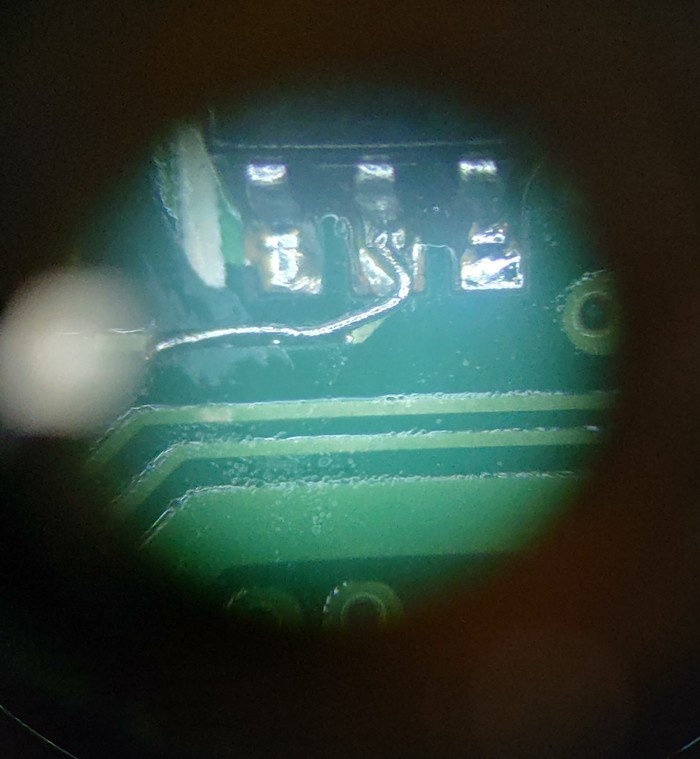

Залуживаем разъём и пятаки под резисторы и конденсатор. Обгорелый контакт разъёма пришлось прилично поковырять, чтобы добраться до медной дорожки.

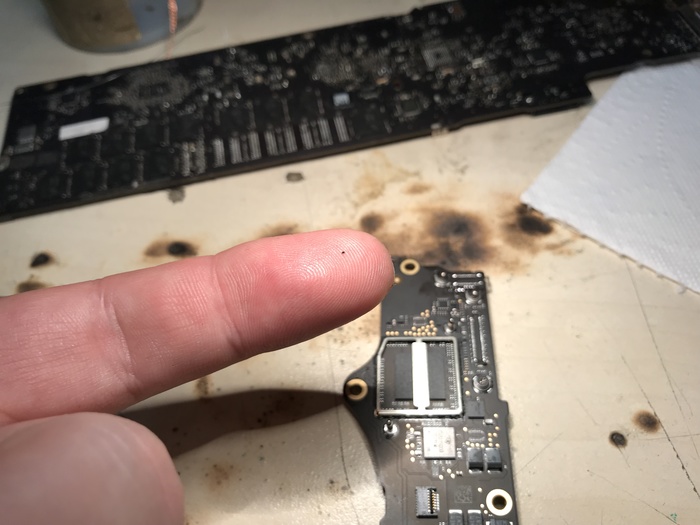

Один резистор нужного номинала я нашел на плате от MacBook Air. Типоразмер у него 0201. Вот он, у меня на пальце =))

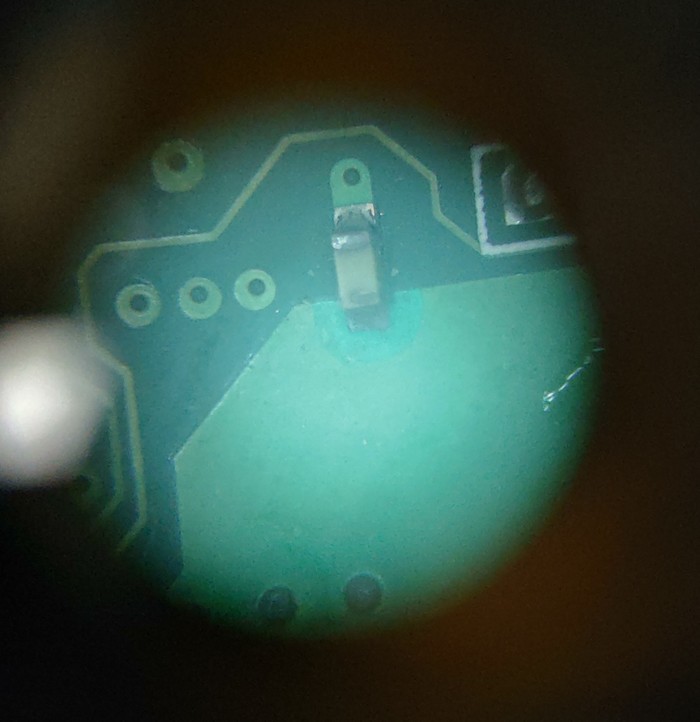

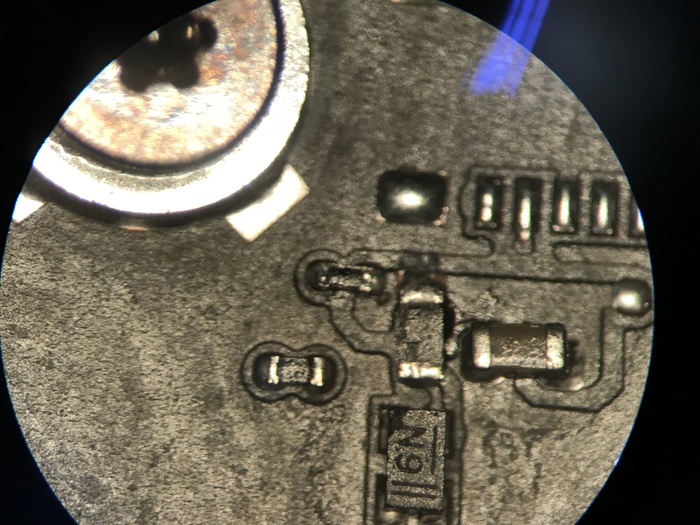

Второго резистора в размере 0201 у меня на ни на одном доноре не нашлось и пришлось брать резистор из кассы резисторов типоразмера 0402.Дабы его усадить на место 0201 пришлось контакт сверху чуть пошкрябать ножичком, дабы всё запаялось хорошо. Ну вот и результат. Резистор слева не хотел никак удачно фотографироваться и выглядит подгоревшим, но это не так, под другим ракурсом он ничем не отличается от нижнего собрата.
Ставим разъём обратно, предварительно перевернув его на 180 градусов, чтобы подгоревшая нога была на нормальном посадочном месте. Это исключает проблемы при пропайке ножек.
Конденсаторы снизу и коннектор Type-C были починены по такому же методу. Разве что конденсаторы 0.01uf(вроде столько, не помню уже) вольтажём 25V я собирал с 10 донорских плат. Фишка в том, что на старых платах 25V водится только на разъёме Thunderbolt и на каждой плате стоит 2-4 конденсатора нужного номинала.
Переходим к ответной части, шлейфу Touch ID. Ему тоже досталось сладенького!
Спаиваем его свесив мак со стола, т.к. отдельно я так и не разобрался как его отсоединить, да и судя по фото с ifixit никак его и не снимешь. Думаю поэтому официалы и приговорили замену топкейса.

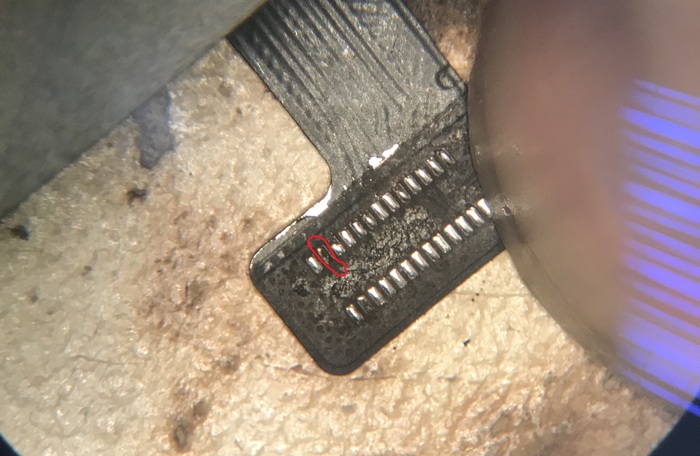

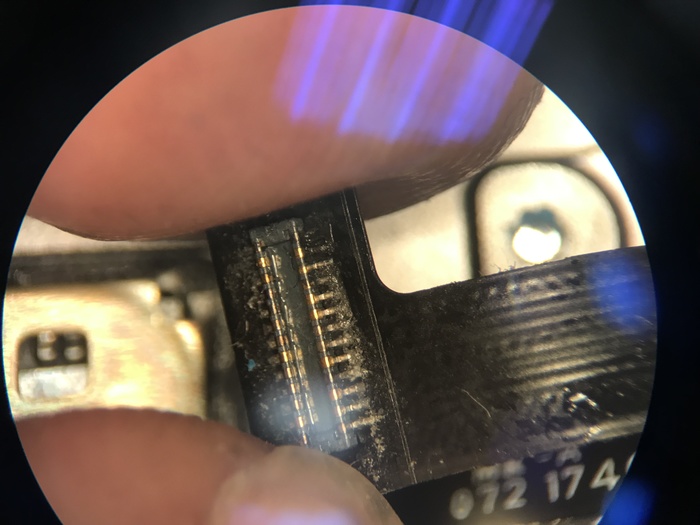

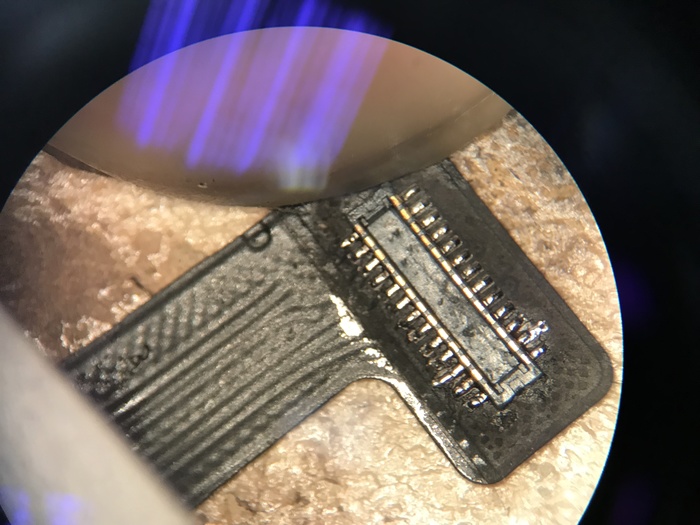

Сняли. На шлейфе ситуация тоже не очень с одной ножкой. Её так же пришлось аккуратно выскабливать лезвием до медного слоя.
Коннектор отмыт от сахара и ножки отшкрябаны от нагара
Припаиваем всё обратно, на весу с другой стороны на 270 китайских градусах(Не нужно мне читать морали про температуры, это китай-градусы и они к температуре имеют почти такое же отношение как оциллококцинум к лечению гриппа.
После ещё раз хорошо сдобрив флюсом прошелся паяльником и после уже вымыл всё флюс-оффом.

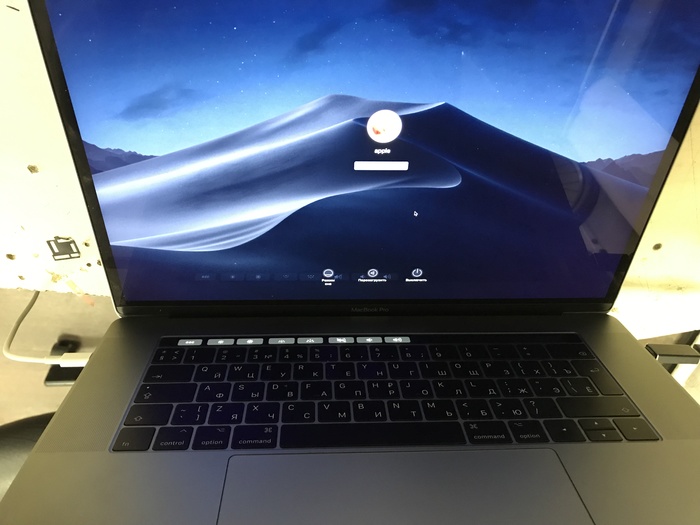

Подключаем, собираем, проверяем. Есть включение. Уже хорошо. TouchBar работает.( Его шлейф я так же перепаивал по аналогии выше. процесс 1в1.)

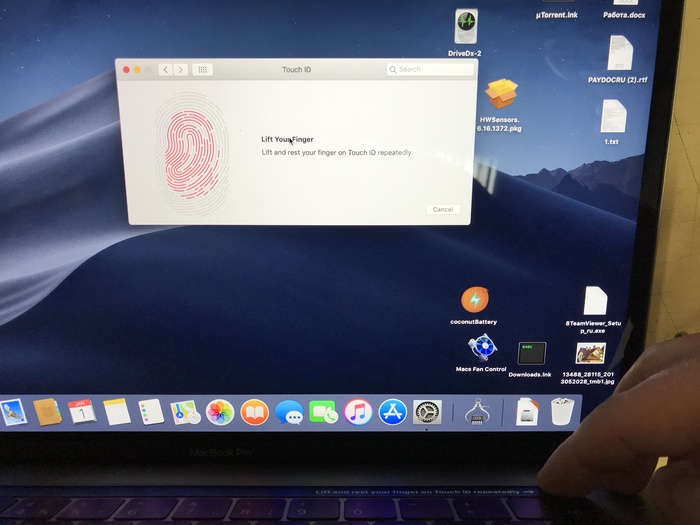

TouchID работает, в чем даже лично я был удивлен. До последнего думал что там матрица, которая сканирует палец тоже сдохла.

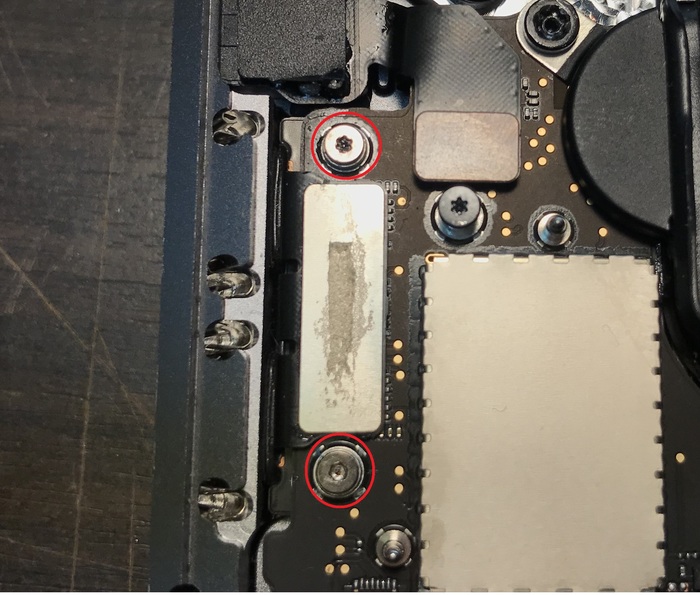

А вот ещё один винт снизу от горе-мастеров. Ах да, помимо 2 сорванных винтов 1 еще был прёбан. Вот вам и официалы.

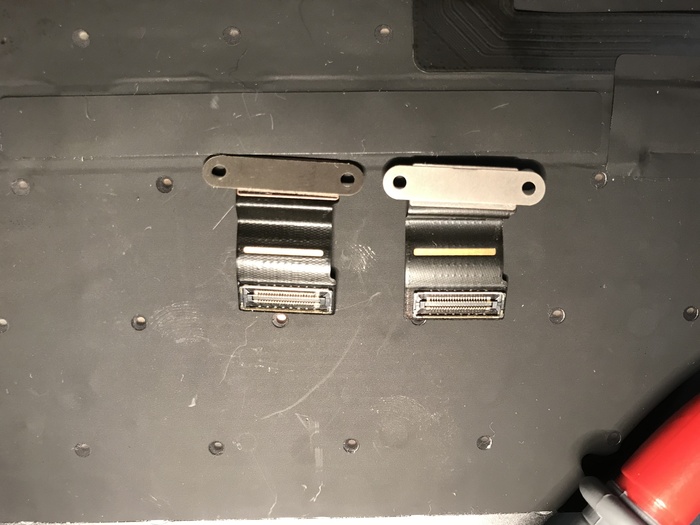

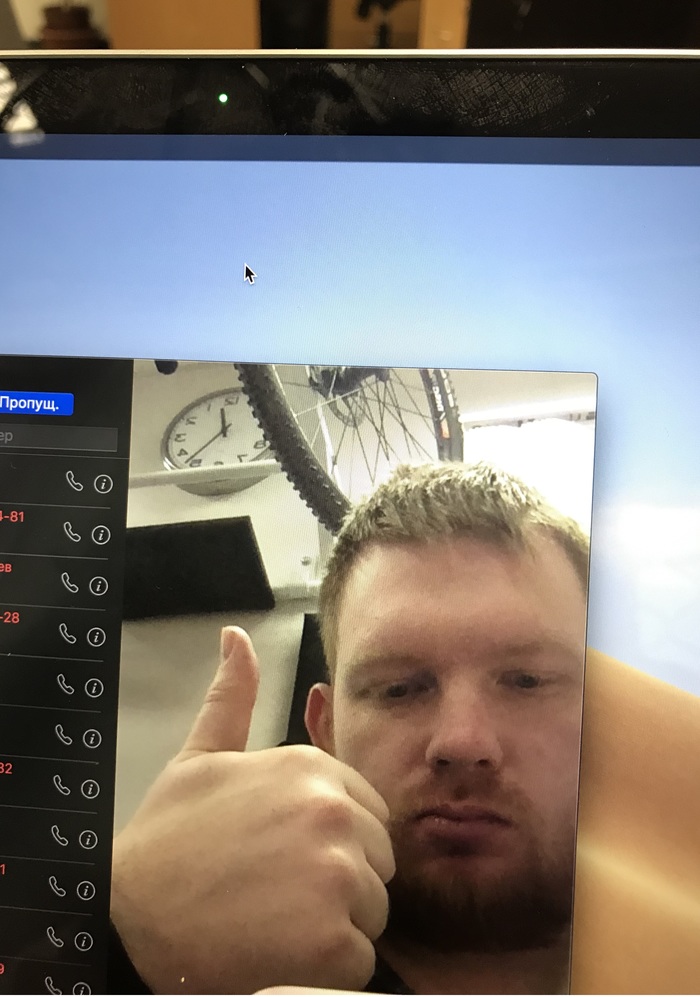

Дальше было самое интересное и ещё 2 часа поиска неисправности. В маке не работала подсветка клавиатуры и камера Facetime. Путем проверок было выявлено, что отсутствует 5V на плате матрицы, откуда и идет шлейф на камеру, а так же на датчик освещенности. В общем прозвонив всё и вся спустя 2 часа, сверяя с похожим рабочим маком было выявлено то, что неисправен маленький шлейфик от материнской платы до платы матрицы. НО! прикол в том, что разъём матрицы не был залит, линия 5V по камере была в отличном состоянии и кваса не видела, как и все линии питания идущие на этот шлейф на плате. Со стороны матрицы тоже было всё в идеале, что натолкнуло меня на мысль, что официалы (вероятнее всего) подменили шлейфик. Вот фото шлейфа старого и нового.

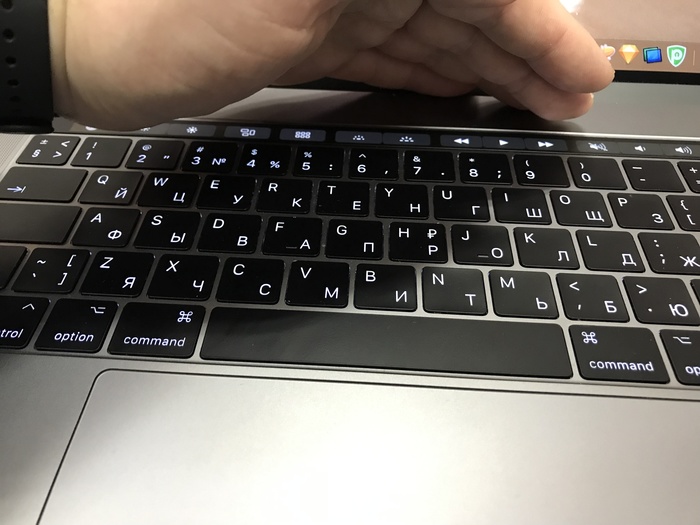

Заменив шлейф мы получили подсветку клавиатуры
Собрал всё это дело, погонял в тестах разных. Дал гарантию год и выдал со спокойной совестью клиенту. Кулера кстати я разобрал, отмыл в тёплой воде, продул, высушил и всё с ними стало хорошо. Ни о какой замене речи не шло. Работают как новые.
Спасибо, что дочитали до конца.
