Починяю примусы. Переклейка стекла galaxy a5 2016 а так же про внимательность при ремонте.

Доброго времени суток, дамы и господа.

Сегодня на повестке дня - samsung galaxy a5 a510. И проблема - трещины на стекле дисплея. Ну и на задней крышке, но то - мелочи.

Итак, приступим!

Перво-наперво отклкиваем заднюю крышку и выкручиваем все винты по периметру.

Извлекаем сим-лоток, а так же материнку.

Оставшееся добро кидаем на сепаратор, градусов на 80-85.

Сейчас наша задача - аккуратно отделить дисплей от рамки.

В данной модели он приклеен сверху, снизу и вдоль АКБ.

Аккуратно, шаг за шагом, используя изопропиловый спирт и тонкий но не острый пластик, а так же периодически разогревая, отделяем дисплей.

Стараемся не повредить нижние кнопки - иначе придется их восстанавливать или покупать шлейф целиком.

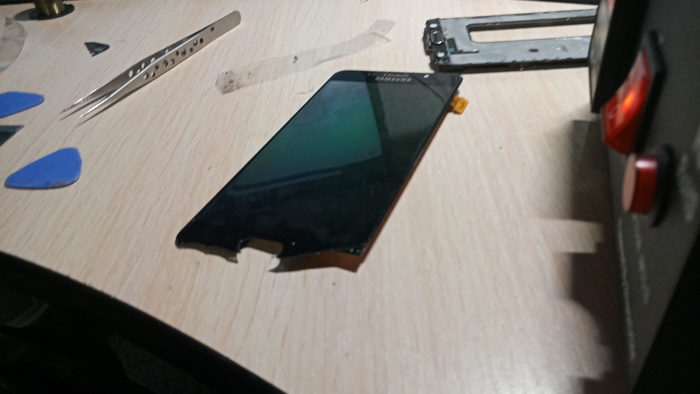

Ниже - отделенный дисплей, ну и рядом с ним - тот самый пластик) прекрасно подходит порезанная пластиковая бутылка:)

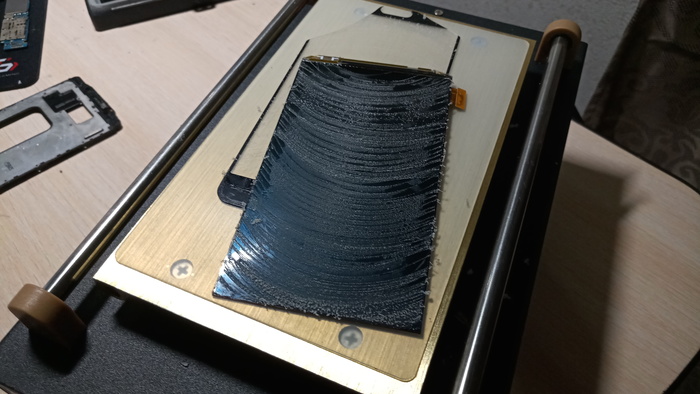

Далее - снова разогреваем дисплей на сепараторе-

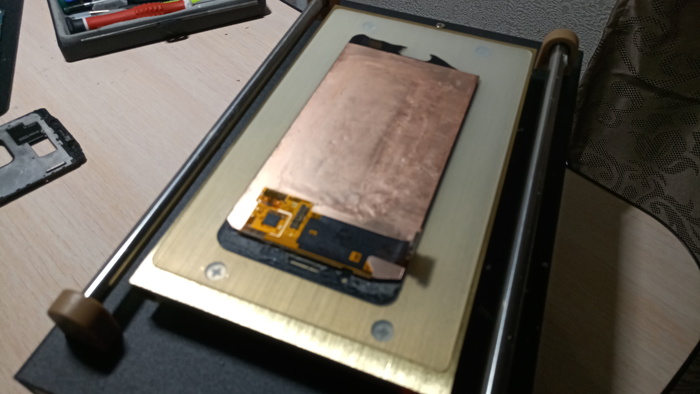

И отделяем стекло струной. Результат -

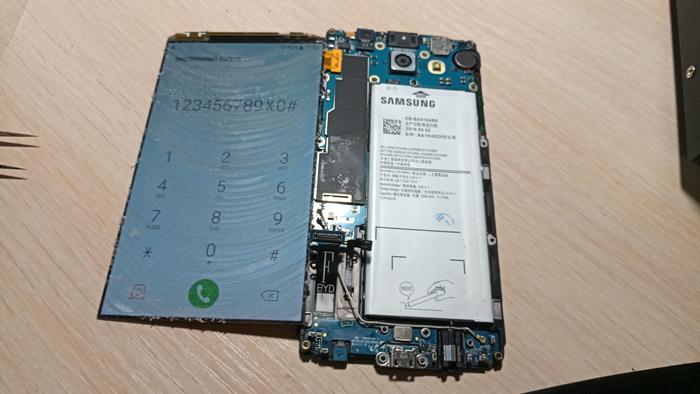

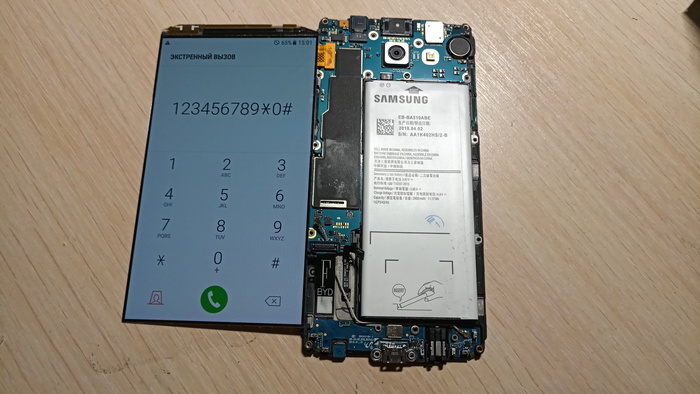

Проверяем, жив ли -

Живой. Пятен нет, сенсор работает. Поехали дальше:)

Теперь наша задача - отчистить остатки клея. И для этого есть куча химии, в том числе 8333, изопропил, калоша, очиститель тормозов, и т.д. но в данном случае это все не помогло. А помог - первач - тот самый, что является отходом производства при ректификации (самогоноварении, в простонародье). Около часа работы, и получаем -

Чистый дисплей:) далее приобретаем стёклышко, и производим процесс склейки.

Тут два пути - оса пленка и loca гель.

Первый - многим проще. Но требует приобретения "машины для склейки" по цене около 50 000 ₽.

Второй - сложнее, но и не требует больших затрат - приобретается клей (около 500 р) и лампа для сушки Ультрафиолетом - та же пятихаточка:)

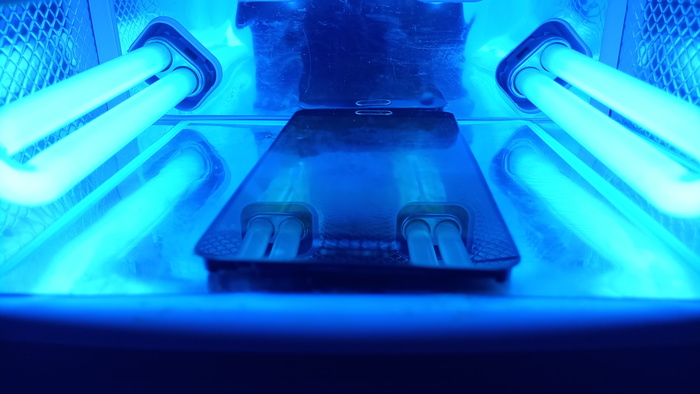

Мы сегодня пойдем вторым путем - клей нанесен, растекся, и бутерброд идёт в печь!

Центровал стекло относительно дисплея прям в рамке -

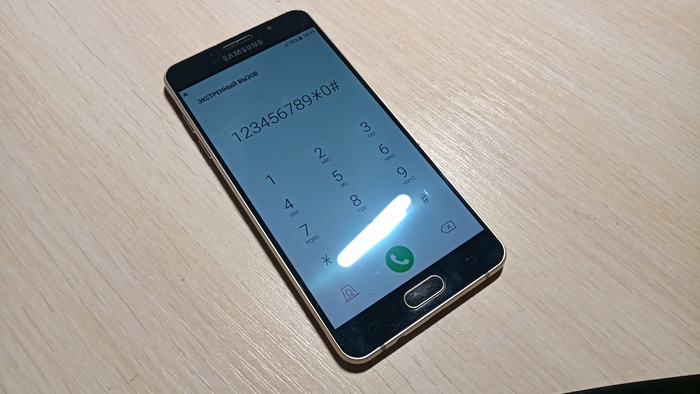

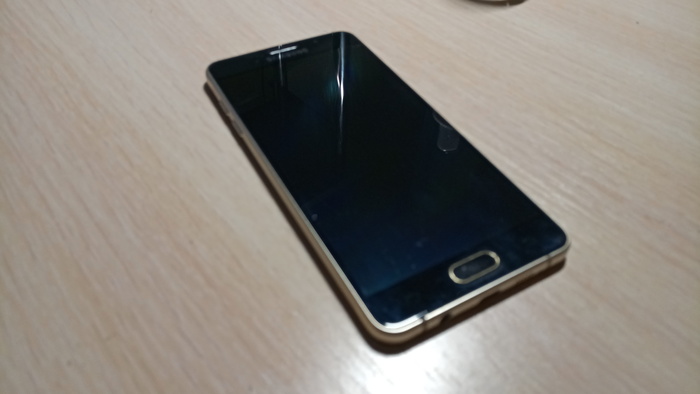

После сушки, ещё раз проверяем, и собираем полностью аппарат -

Как видно, все работает, пятен нет, ну и сэкономлено немало средств.

А теперь про внимательность.

Обратился ко мне пикабушник, с телефоном redmi note 3 pro. Проблема - низкий уровень приема сети wi-fi, и вообще не видит спутников gps.

При внимательном осмотре, оказалось все просто - отсутствие антенны сверху...

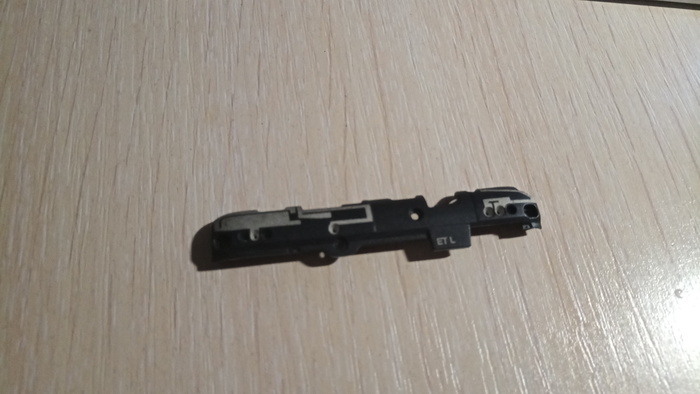

Вот такой -

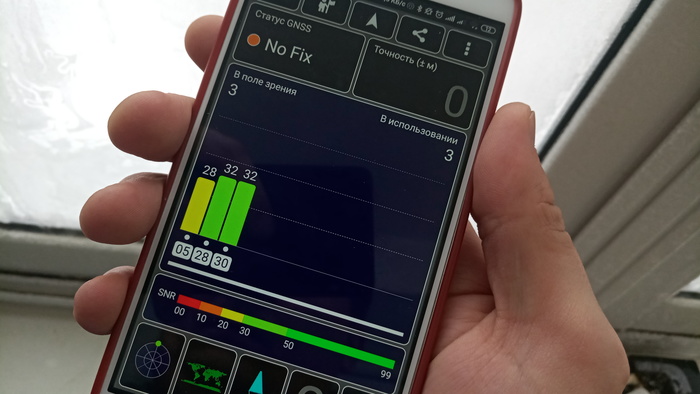

Найдя ее с разбора, получаем результат при первом же запуске gps test на балконе -

Дальше стало больше, как и положено.

Ну и с вайфаем проблема решилась естественно:)

Будьте внимательны при ремонте, в гаджетах практически не бывает лишних запчастей:)

P.s. все вышенаписанное - мое так сказать хобби, ком занимаюсь дома, на коленке в свободное время. Москва.

Показать полностью 12
74

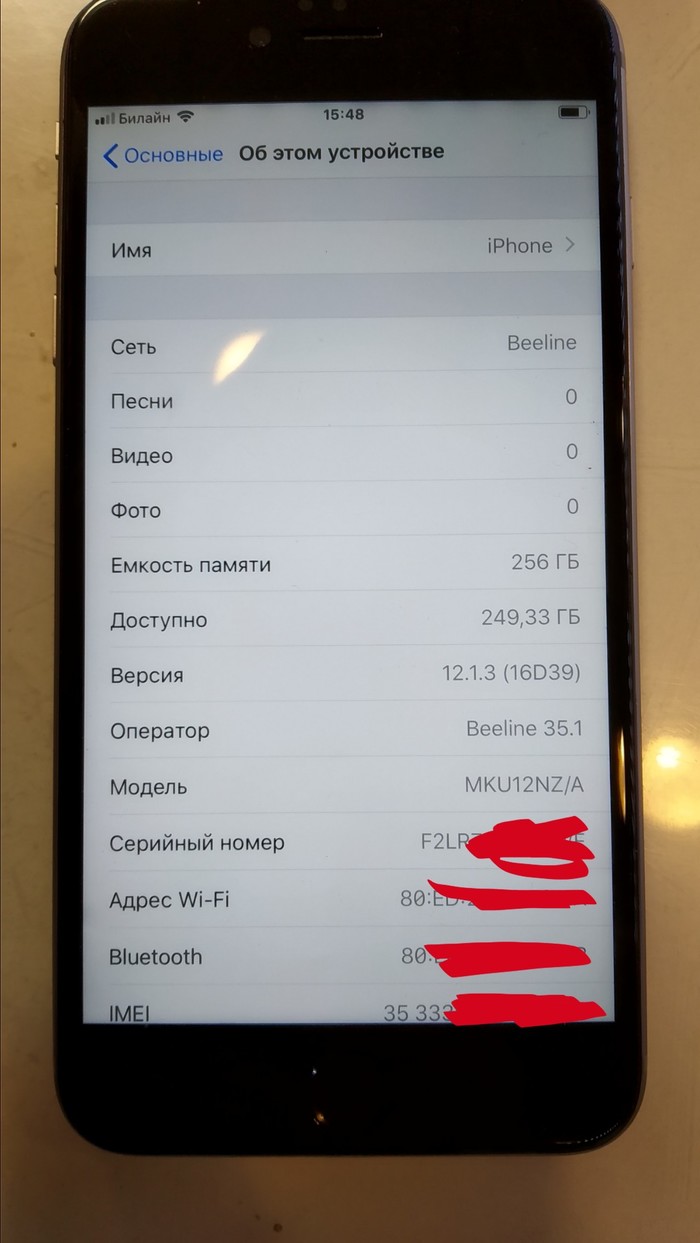

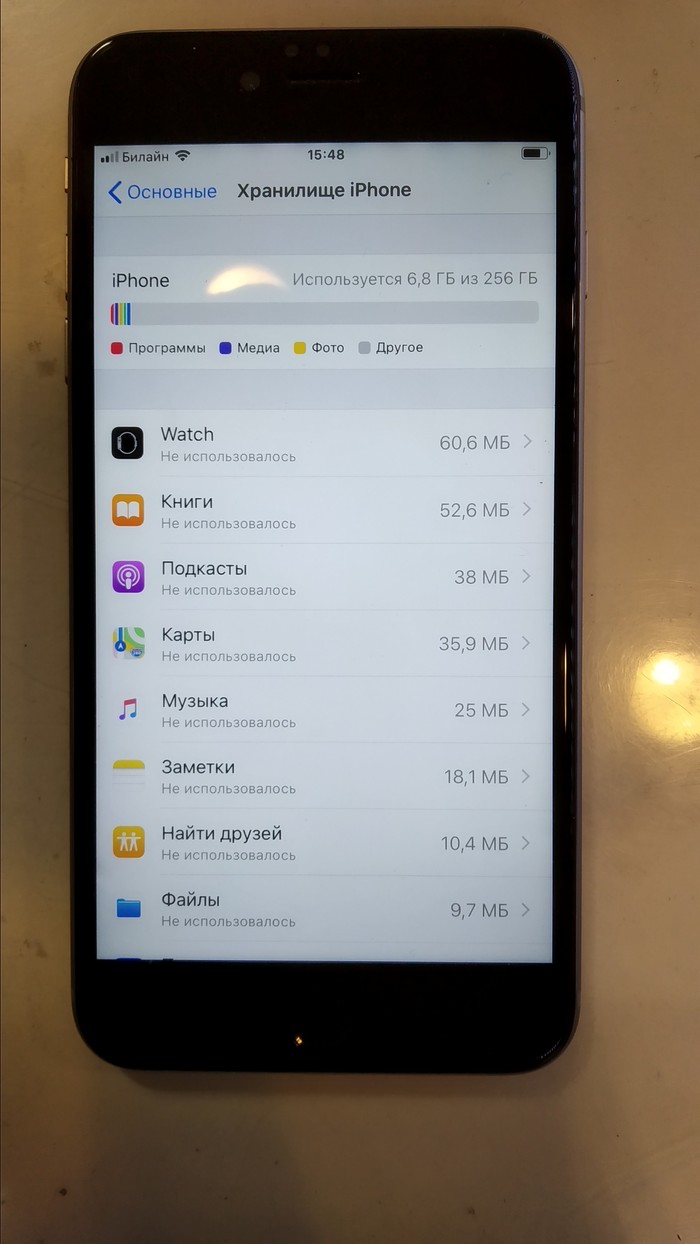

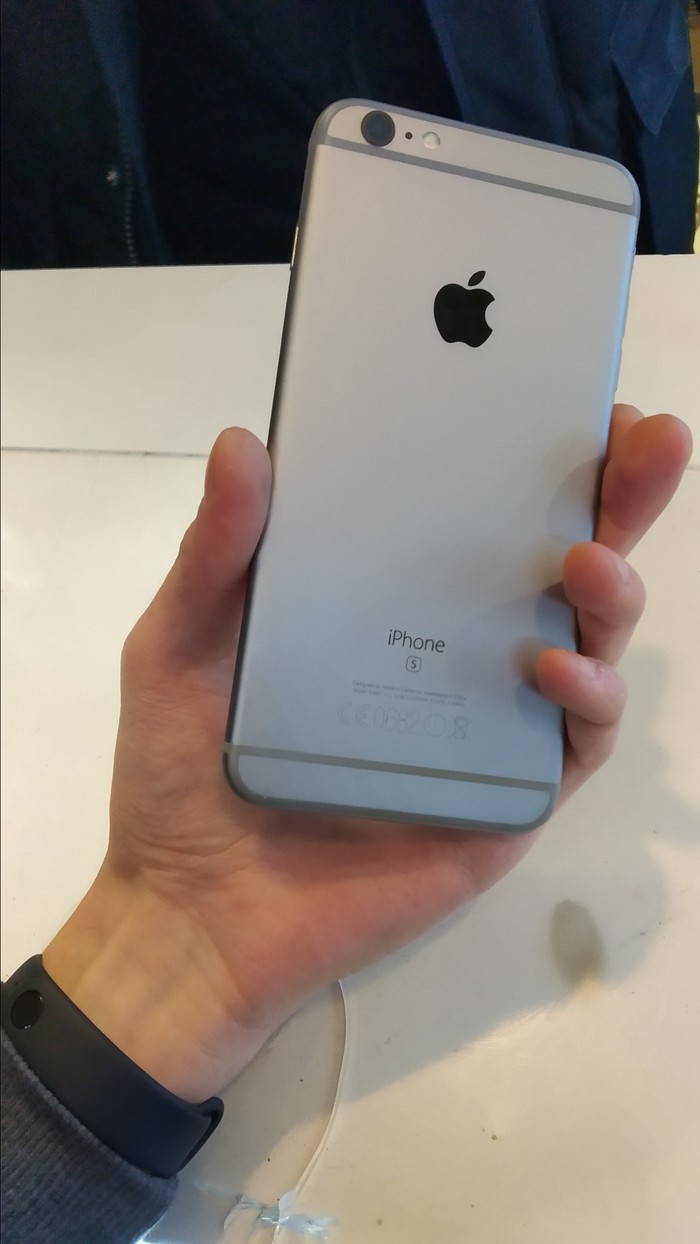

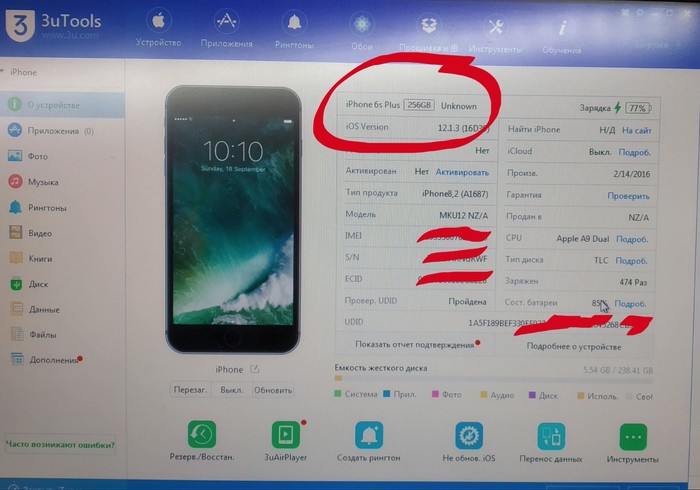

Iphone 6s plus 256gb

Добрый утроденьвечерночи!
В продолжении поста https://pikabu.ru/story/yeksklyuziv_tolko_dlya_pikabu_iphone... про увеличение памяти сверх заводских пределов закину Вам в ленту нестандартный объем памяти 6s plus на 256gb.

До встречи)

Показать полностью 4
212

Мой путь от игровых приставок до своей мастерской по ремонту электроники.

Здравствуйте уважаемые , мне понравилась статья Хронология компьютерщиков-https://pikabu.ru/story/khronologiya_kompyutershchikov_64545...

Поэтому решил написать про свой путь от игровых приставок 90-х до своей мастерской по ремонту электроники, возможно кто то найдет параллели со своим путем, кому то просто понравится.


Этап 0 Первое знакомство с компьютерами.


Родители покупают на день рождения Тайваньский клон Atari 2600 под названием Рэмбо. Жесткое залипание в игры. Первое столкновение с суровой реальностью: долго играть нельзя , сажаешь кинескоп. Первый отремонтированный компьютер(подогнул контакт у джойстика). Компании Google еще не существует, Apple про телефоны ничего не знает.


Этап 1. Более глубокое знакомство с компьютерами.


Сосед радиолюбитель( старше на три года), собирает клон ZX Spectrum. Все, теперь я живу у соседа. Опять игры. Открываю удивительный мир текстовых стратегий(ныне полностью мертвый жанр).В какой то момент сосед показывает что можно залезть в исходный код игры и поправить логику( тупо поменять знак с большего на меньший и это даст преимущество) и также показывает основы программирования. Все, с этого момента игры для меня не существуют, только программирование. Изучаю BASIC, интернета не существует, все только по книгам которые достать очень трудно так как провинция.

Дальше сосед уезжает в город учиться на программиста и приобретает Агат-7, его учат в техникуме, он учит меня. С головой погружаюсь в увлекательный мир DOS. Смартфонов и интернета все еще не существует( интернет начинает появляться в городах). Далее ухожу в армию, возвращаюсь, устраиваюсь на работу на завод и с первой зарплаты покупаю свой первый ПК, конфигурацию не помню точно, Intel celeron 400 мгц, 16 мб оперативы,1 гб жесткий , видеокарта pci с 4 мб на борту, кажется S3. Операционная win 95. Изучаю железо , сокеты , интерфейсы, шины, типы памяти и прочее. На этот момент владею MS-DOS ом, изучаю win 95. И это не современные операционки которые 3 щелчками переустановить можно. Мой сосед вовсю шабашит решением компьютерных проблем и меня привлекает.


Этап 2 . Первые доходы.


Интернета у меня еще нет, Гугл только где то в гараже зарождается, есть книги , немного опыта, и много теории в голове. Решение проблемы переустановкой это не для меня, это значит сдаться, это значит я слабак. Поэтому переустановка только в самых тяжелых случаях. Начинаю заниматься компьютерными услугами с выездом на дом, так как я практически единственный в поселке кто решает проблемы без переустановки, быстро набираю клиентскую базу. А в то время переустановка это не то что сейчас, никаких онлайн синхронизаций, перенос данных полностью вручную, например профили браузеров переносились вручную.


Этап 3 Интернет.


В наш поселок приходит интернет, dial-up от госмонополии которая сейчас на Рос начинается и на телеком заканчивается.Интернет почасовой с оплатой карточками. Скорость была такая: заходим на сайт с профилями Московских проституток( порно сайтов еще не было, а может и были только где адрес взять) открываем страничку с фотографией, идем ставить чайник, ждем пока закипит, наливаем чай, приходим, а фото прогрузилось процентов на 80. И тем не менее это был прорыв, доступ к огромным объемам информации , невероятные возможности для самообучения.В это же время покупаю свой первый телефон Siemens A35 затем А50 и далее S55 . И этот телефон был следующим этапом эволюции моего интернета, дело в том что у него был встроенный модем gprs и ИК- порт и его можно было подключить через ИК порт к компьютеру как модем, что я и сделал. Тарификация помегабайтная, 8 рублей за мегабайт на тот момент, но если потреблять только текстовую информацию при этом отключив загрузку картинок в браузере и использовать сервис для сжатия трафика то выходило намного выгоднее чем почасовой доступ. Следующий этапом был спутниковый односторонний интернет. Мегатехнология на тот момент, хотя и очень глючная. Входящий трафик по спутниковому каналу, исходящий по наземному, в моем случае наземный это gprs через телефон. Скорость до 5 мегабит, тарификация либо помегабайтная либо псевдо безлимит.Стоимость мегабайта от 30 коп до 10 рублей, зависела от скорости. А потом пришел adsl с безлимитными тарифами, сначала скорость была 128 кбит максимально, потом 256, потом 512, потом 1 мбит. И вот на этапе 1 мбит спутниковый интернет стал невыгоден. Adsl продержался долго, а затем перед олимпиадой во все деревни Краснодарского края протянули оптику, и кнам тоже и соответственно появился интернет по технологии ЕТТН , вобщем протянули ethernet по квартирам . Скорость до 50 мбит и ip телевидение в придачу. Собственно на этом эволюция подключения к интернет в моем поселке и закончилась.

Но вернемся назад.


Этап 4 программирование. С подключением к сети я еще сильнее увлекся программированием. Бейсик, Паскаль, Дельфи затем С++ и даже Ассемблер. В то же время меня поглотила идея заработка через Интернет. Да я прошел через всякую муть типа кликанья по ссылкам и подобного и в какой то момент я открыл для себя фриланс.Все это происходило примерно в 2006 году, индустрия фриланса только зарождалась , конкуренция была маленькой , заказов было много. Немного подумав я прихожу к выводу что самое выгодное и оптимальное для меня это сайтостроение и скриптовые языки. С головой погружаюсь в самообучение, HTML,JavaScript, PHP, Perl, Java,MySql,Apache, хостинги , домены, серверы. Одновременно с этим так же работаю на заводе и бегаю по поселку решая компьютерные проблемы, также осваиваю модульный ремонт ПК. Когда масса теоретических знаний набрала какую то критическую массу решено было как то попробовать свои силы, на фриланс биржы еще лезть было страшно поэтому решил делать какой то свой проект и собственно так получить опыт. Я подумал ,что же мне нравиться больше всего, конечно читать, читаю я много и самого детства. Решено было делать большую библиотеку java книг , был когда то такой формат, ныне полностью мертвый. В то время на всех мобильниках главенствовала платформа j2me. Java книга представляла собой java приложение в котором был упакован текст книги. Такой проект представлял мне обучаться сразу по всем направлениям и программирование и базы данных и даже SEO. Сначала я написал парсер и спарсил базу java книг с какой то библиотеки. Написал свой собственный движок сайта на PHP+MySQL залил книги, зарегистрировал домен и запустил все это в свободное плавание, потом ударился в SEO , вывел свой сайт по запросу “java книги “ в топ 5 Яндекса.Соответственно пошел трафик и я задумался а как бы на этом заработать. И придумал идею сервиса, берет человек книгу в формате txt с какой нибудь библиотеки Машкова и конвертирует на моем сайте в java книгу и получает ссылку на скачивание в компьютер бесплатно и самостоятельно закидывает ее в телефон, а в те времена это было не так просто как сейчас. Или отправив СМС с определенным текстом на короткий номер получить ссылку на скачивание в ответном смс, скачивание было реализовано через wap, тоже ныне полностью мертвая технология. Собственно сама отправка смс на короткий номер стоила каких то денег часть из которых я получал себе. И вот здесь нужно сказать что на тот момент смс сервисы были мейнстримом , они были везде, на каждом сайте, и эта была единственная быстрая и несложная технология оплаты в интернет. Банковских карт у людей было очень мало а webmoney были довольно сложны для обычного пользователя, плюс в далеких деревнях как моя их было практически нереально пополнить.Как то так получилось что делая свой сервис я досконально изучил технологию смс сервисов.


Этап 5 фриланс

Попутно со всем этим я мониторил биржи фриланса на предмет какого нибудь заказа по моим силам. И в какой то момент мне попался заказ в котором нужно было реализовать несложный смс сервис, в тот момент я понял что могу это сделать, прямо в голове чуть ли не исходный код и всю схему увидел. В общем я получил этот заказ, сделал его и мне заплатили 2000 р на вебмани. Это примерно 2007-8 год, зарплата на заводе тогда была около 10000 рублей в месяц, а я за несколько часов, сидя в тепле заработал ее пятую часть. Я был в такой эйфории, не передать. Первые деньги заработанные через интернет. Потом этот заказчик написал хороший отзыв и дела пошли в гору. Я начал брать только заказы связанные с смс сервисами. Позже когда технология начала умирать переключился на интернет магазины и сайты. На фрилансе я проработал несколько лет, зарабатывая неплохие деньги.


Этап 6 Переломный момент.


Работа фрилансера подразумевает постоянное сидение за компьютером, иногда по 20 часов в сутки. На этот период у меня уже была семья, жена и маленький ребенок. Жили в однокомнатной квартире. Представьте, я сижу за компьютером всю ночь а жена с дочкой спят рядом, такой режим очень сильно выматывал. На тот момент я не брал заказы на фрилансе а работал напрямую с двумя интернет магазинами, работы было много , с завода за компьютер из за компьютера на завод, поспать где то по пути. И вот рождается второй ребенок и работать в таком режиме становится просто невозможно. Я начинаю потихоньку ненавидеть программирование. В это время я уже освоил модульный ремонт компов и мне конечно хотелось большего в этом направлении. Меня всегда восхищали люди которых я называл специалистами полного цикла, те кто и в программировании разбирался и в железе , те кто с нуля могли создать устройство и запрограммировать его, инженеры.Я начал разворачиваться в сторону радиолюбительства, электроники. Нет, конечно радиолюбительством я баловался с детства, но не серьезно. Начал подкупать оборудование, инструменты, продолжая работать на удаленке. Почти у каждого человека появился телефон, Nokia Siemens и прочие , потихонечку начал учится менять разъемы, динамики, микрофоны, короче выполнять низкоквалифицированные работы. Примерно в это же время открыл для себя Arduino ,и в рамках моего имущества движимого и недвижимого началась автоматизационная революция. Почта России начала исправно таскать мне посылки из Китая, модули , инструменты, радиодетали. Потихоньку начал осваивать компонентный ремонт ПК и телефонов, продолжал изучать радиоэлектронику.


Этап 7 Смена деятельности

Нулевые закончились, началось второе десятилетие 21 века. Андроид и Ios начали свое путешествие по планете, началась эра сенсорных телефонов. А я пришел к выводу что если продолжу работать на удаленке в однокомнатной квартире с двумя маленькими детьми то сойду с ума. Практически каждой семье были компьютеры и другая электроника, рынок ремонта и услуг сформировался и я решил действовать.Поехал в райцентр на рынок нашел павильон в аренду, выяснил что без статуса предпринимателя на рынке нельзя работать, оформил предпринимательство, снял павильон. Сначала ремонт компьютеров с выездом по всему району, в павильоне был офис, пункт приема и оказывались офисные услуги.Также немного занимался спутниковым ТВ. В какой то момент я решил что все ,хватит фриланса, хватит кататься по району, у меня уже достаточно знаний чтобы вплотную заняться компонентным ремонтом ПК и мобильной электроники. И вот в этот момент я полностью завязываю с фрилансом, с выездами на дом. Продаю павильон на рынке( сначала снимал а потом купил), строю свое помещение, открываю в нем мастерскую по ремонту электроники и небольшой магазин. Также в этот период я получил заочное высшее по специальности электроэнергетика. Вообще жалею что не получил нормального инженерного очного образования. Самообучение это не есть хорошо, просто ничего не остается . В вузах же информацию подают структурировано , по плану и в объеме.


Итог. Сейчас у меня мастерская и магазин при ней.Так как мастерская у меня в небольшом поселке , около 15 тыс чел., ремонтирую я все, от стабилизаторов напряжения и сварочных аппаратов до ноутбуков и хлебопечек. И знаете что…. Мне это все надоело, хочу занятся или сельским хозяйством или столяркой.. Прямо сейчас я не могу бросить, но в ближайшие годы я точно это сделаю.

Показать полностью
1169

Очередной ремонт ноутбука ASUS Пикабушника и последствия «ремонта» СЦ.

Обратился ко мне Пикабушник за помощью в ремонте ноутбука. Первоначальные симптомы говорили о слетевшем БИОСе, ибо завис в нем и более не захотел включаться. И понес он его в сервис. Там, почему то, приговорили ШИМ (неизвестно какую), заказали ее и ждали некоторое время. ШИМ пришла, но якобы замена не помогла. «Чел» забрал ноут и принес его мне. ASUS N550JV

Фото с инета, не думал, что будет интересно, поэтому фоток мало. Подумал я – банально шить флешку БИОСа, но я ошибся.


Итак перед нами ноутбук под названием ASUS N550JV. Core i7 четвертого поколения, матрица 1920х1080 и видео NVIDIA GeForce GT 750M. Расчехляем отвертку, разбираем и начинаем визуальный осмотр.

Я долго искал ШИМ, который менял СЦ. Не нашел. Чем больше я осматривал плату, тем сильнее мои волосы на затылке выпрямлялись. Я не буду приводить сейчас все эпитеты, которые мне тогда пришли на ум. Зачем нужно было это все делать??? Подозрение было, что плату кинули в клетку с обезьянами. Теперь по порядку.


Находим на плате микросхему БИОСа. Осматриваем обвязку. Таааак. Снимали флеш феном, сдули «резюк». Хорошо, бывает.

Смотрим boardview.

Резистор на 15 Ом, находим в донорах и запаиваем. Считываем флешку, находим область DMI в HEX редакторе и видим, что записан дамп от чужого аппарата. Серийный номер аппарата не совпадает, серийный номер WIN8 скомпрометирован (т.е. тоже чужой). Шили дамп и не заморочились переносом серийников. Хорошо, «сервисмен» поленился в редактор, бывает.

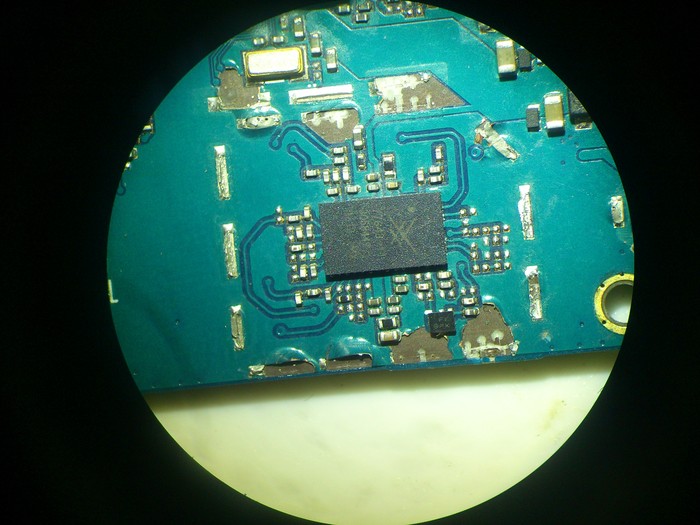

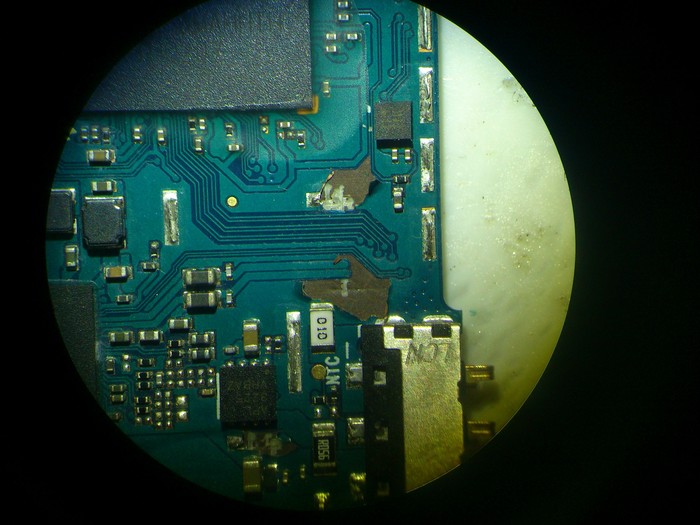

Осматриваем дальше плату. Вот в этом месте «сервисмен» похоже чихнул с отверткой в руках

Видим, что снесены элементы, порвана контактная площадка. С натяжкой – бывааааает. Может день не задался, может потолок обрушился. Хорошо, не будем гнать на сервис, форс-мажор никто не отменял. Но…


Теперь переходим к главному. Напоминаю, что ноутбук сдавали в СЦ на перепрошивку БИОС. Смотрим фото видеочипа

Вроде все хорошо с ним, следов прогрева нет, текстолит имеет нормальный цвет, сколов кристалла нет. Более внимательные заметят, что компаунд отсутствует – это сигнал. Еще более внимательные увидят ситуацию посерьезней. Другой ракурс

Да как так-то??? Вы реально отверткой видеочип хотели снять? Второй вопрос – ЗАЧЕМ?


Вы думаете, что хуже уже не будет? Да, я также ошибался, как и Вы. А теперь «наберите побольше воздуха» (с)

Микросхема видеопамяти оторвана от платы и приклеена на суперклей. Здорово, да? Уххх, веселуха от СЦ.


Берем нервы в узду и начинаем частично восстанавливать плату. Начнем со снесенных элементов. Залуживаем поврежденные контакты, восстанавливаем поврежденную контактную площадку. Заливаем UV лаком наш проводочек

С доноров припаиваем отсутствующие элементы

По итогу получаем результат

Красиво, в меру аккуратно. Шьём БИОС инженерным дампом на программаторе

Попытаемся запустить аппарат. Старт есть, заставка есть. Устанавливаем на тестовый HDD WIN8, затем накатываем драйвера с официального сайта. Получаем ожидаемый бонус «код 43» на устройстве «видеокарта»

Этого следовало ожидать после всех издевательств над платой и в частности видеокарты.

Теперь пишем Пикабушнику, высылаем все фотографии. Было предложено два варианта. Попытка восстановления платы, с покупкой и заменой видеочипа, восстановлением контактов под ним, снятие микросхемы памяти, замена ее и восстановление текстолита под ней. Зная последствия «суперклея», вероятность положительного исхода маловероятна. Второй вариант – отключить дискретную видеокарту на аппаратном уровне. Чтобы уложиться в адекватный бюджет, был выбран вариант – перевести плату в UMA (отключение дискретной видеокарты).


Открываем снова Boardview, находим ШИМ управления питанием видеокарты. Нам необходимо снять питание с этого ШИМ.

Питание приходит на 21ю ножку через резистор PR8503. Выпаиваем этот резистор. На данной версии платы такой «финт» позволителен, поэтому загружаемся снова

Дискретная видеокарта отсутствует, в наличии только интегрированная Intel, что нам и требовалось. Далее гоняем ноутбук в тестовых ПО, стресс тесты. Все ок, радуемся

Вот такое сегодня будет повествование. Зашел ноутбук в СЦ полуживым – вышел «инвалид». Я не гребу все СЦ под одну гребенку, есть очень грамотные и высококлассные, но их очень мало. Как их найти? – только методом проб и ошибок, через знакомых. Не верьте рекламе.


Я всегда говорю - у всех методы диагностики и ремонта разные, но данный случай вышел за рамки разумного.


Ремонтирую только ноутбуки. Уточню регион - Москва.


Для вопросов и пожеланий: lucky2059@yandex.ru


Как то так! Адекватных Вам СЦ, удачи и добра!

Показать полностью 17
198

Почти как новый!

Пришел вечером с работы, жена с порога жалуется что у нее телефон (Meizu MX4 Pro) "повис" на гарнитуре - звука в динамиках никакого, слышно только через наушники. Дабы не откладывать в долгий ящик, разбираю чтобы почистить коннектор 3,5 и немного охреневаю...

Ref-ок много разных видел но такой впервые. Брался как новый, с гарантией на год, шлицы на винтах целые, все пломбы на месте (хоть это практически ничего и не значит). Флешка катаная, интересен был бы ответ продавца при гарантийном обращении. Благо телефон без проблем отработал 2,5 года. Звук вылечился банальной чисткой коннектора от окислов.

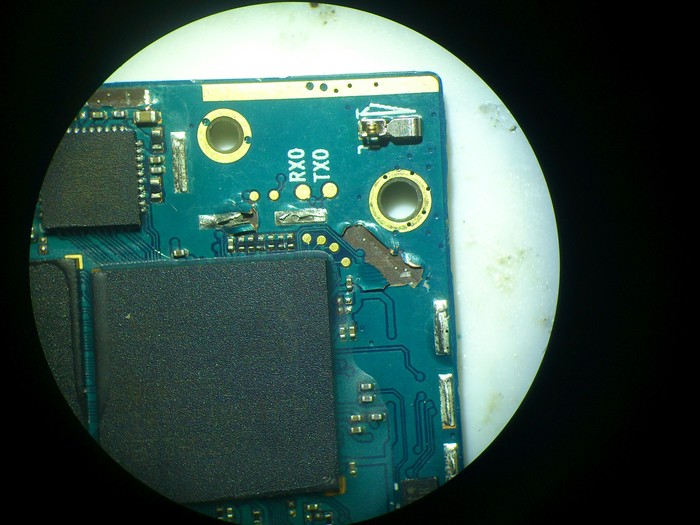

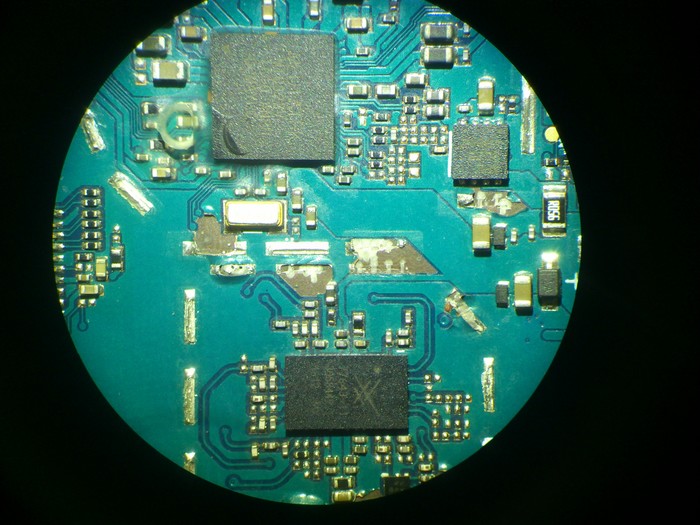

Для тех кто не понял: на платах распаиваются защитные металлические экраны для обеспечения защиты устройства от помех, электромагнитного излучения, взаимных наводок между разными узлами и т. д. При ремонте, чтобы добраться до компонентов и микросхем под несъемными экранами их нужно отпаивать что влечет за собой дополнительные трудности. Но мастера не обремененные чувством ответственности такие экраны банально отрывают (иногда, попутно, с дорогами на плате) что можно и наблюдать на фото выше. Предыдущий покупатель вернул данный телефон по гарантии с неисправностью микросхемы памяти, а сервис дабы добраться до самой микросхемы кусок экрана банально вырвал, заменил микросхему и продали дальше как новый. Изначально должно было быть так:

Ниже ещё один пример похожего рукожопства.

Показать полностью 7
3082

Как клиенты любят опрокинуть сервис, опрокинув себя

Всем доброго времени суток, хочу рассказать о случае который произошел буквально час назад. 3 дня назад ко мне принесли китаец Ark m505 с проблемой - не включается. Я принял телефон и отправился его рассматривать. Разбирать полностью даже не пришлось-видны следы залития-даже жидкость присутствует, по консистенции как мед, на вкус не пробовал. Плюс отсутствует виброзвонок.

Звоню клиенту сообщаю, что он залит и про отсутствие вибрика. Он говорит, что телефон пролежал минут 40 в кружке с чаем. Предупреждаю клиента, что на данном этапе бесплатная диагностика заканчивается- требуется аппаратное вмешательство- УЗВ. Клиент соглашается за Н-ую сумму. После чего выполняю чистку в узв, припаиваю пару отсутствующих перемычек и вуаля- телефон включился

Но рано было радоваться- тач не реагирует ни в одном месте. Снимаю шлейф тача и вижу-

Ничего критического- просто отсутствует дорожка и на оставшихся следы припоя. Звоню клиенту- сообщаю-не верит. Приглашаю его в мастерскую- смотрит и начинает орать, что я угробил его полностью рабочий телефон. Собрал ему эту китайскую хуйня, вручил в руки, получил по лицу и это тело убежало, так и не дождавшись сдачи. Так вот мудак- если ты это прочитаешь- вернись, получи пиздюлину и забери материнскую плату от своей хуйни, олень

-

Показать полностью 3
