Некоторое время назад, в комментариях к какому-то посту в этом сообществе, было пожелание посмотреть, как выглядит bga пайка на рентгене. В принципе, у меня есть возможность сделать компьютерную томографию, и вот звезды срослись, и, благодаря моей коллеге, я могу продемонстрировать, как выглядит материнская плата телефона SONY M2 в паре проекций.

Сама плата.

Процессор покрупнее.

Другая проекция, поглубже.

Добавлю, что съемка проводилась без снятия экранов.

Всем доброго времени суток! Зашел в ремонт аппарат Nokia 105 с проблемой нет изображения.

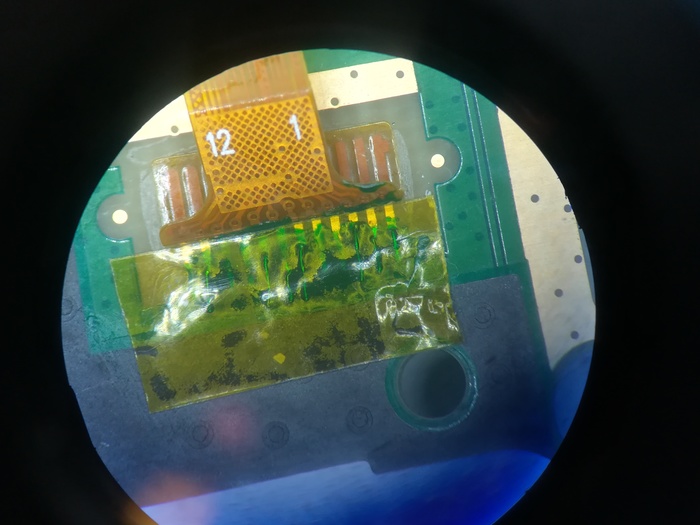

После разборки выяснилось, что шлейф дисплея на данном аппарате приклеен непосредственно к системной плате и присутствуют окислы, которые поразили коррозией токопроводящие дорожки (видно невооруженным глазом даже без микроскопа, уже заранее почищенно от окислов и подготовил пятаки для пайки). Отгибаем шлейф.

Ну далее по накатанной - лудим дорожки и кидаем перемычки, проверяем на весу, заливаем УФ-маской, сушим и собираем.

Ну и готовый результат. Делал исключительно ради спортивного интереса, т.к. данный аппарат находится в низком ценовом сегменте. Всем спасибо!

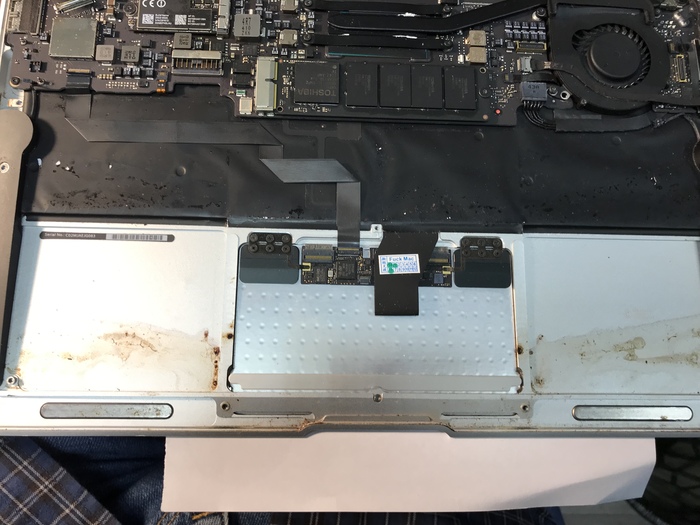

На первый взгляд все вроде норм. Залитик обыкновенный.

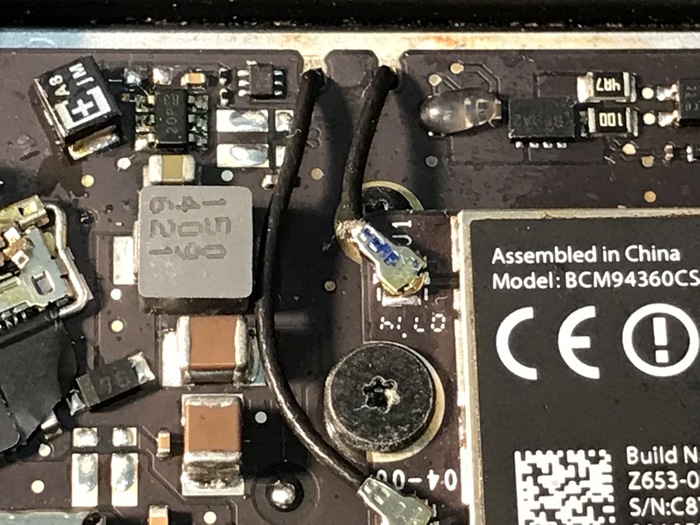

Рассматриваем внимательно. Коннектор верхней wifi антенны надорван.

Шлейф матрицы по ходу открывали открывашкой.

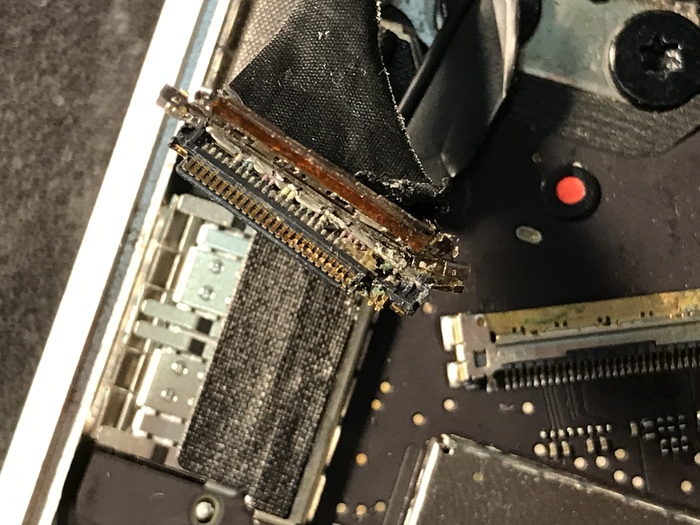

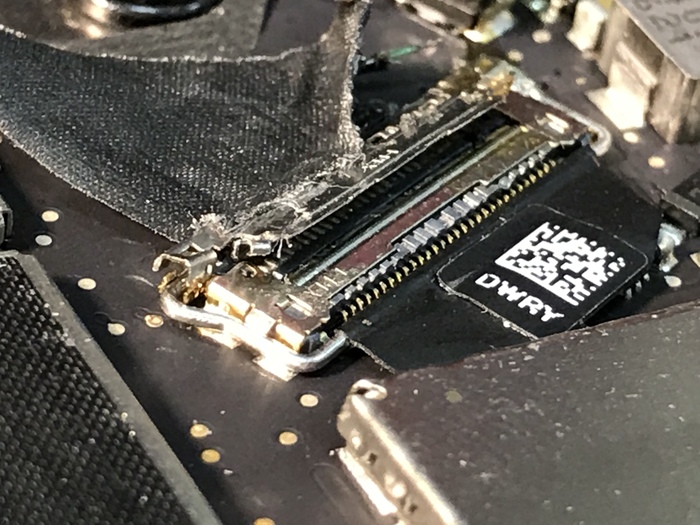

Пытаюсь отстегнуть его и он разваливается весь!

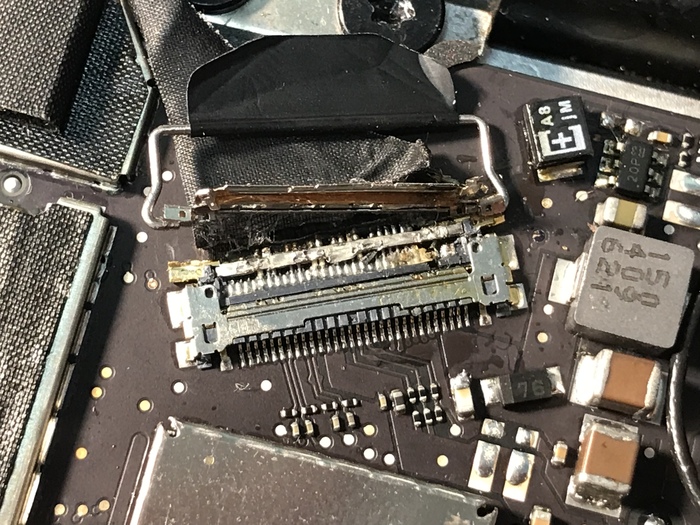

Состояние коннкктора на шлейфе. Обратите внимание на правую часть. Плюс все в суперклее.

След от жидкости виден хорошо и убирать его никто не стал

Динамик не подключён к плате.

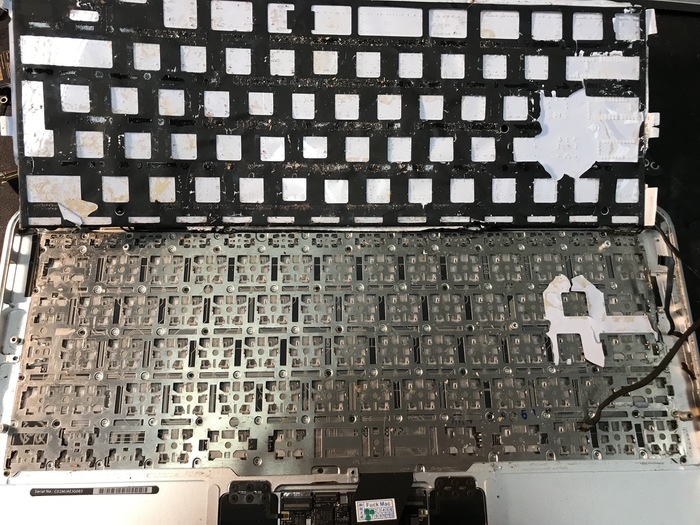

Подсветка клавы вся уделана. Клавиши нажимаются с характерным сахарным хрустом.

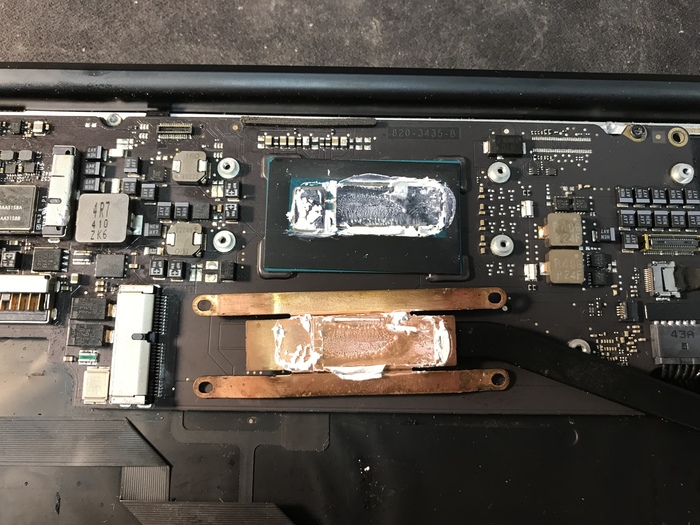

На проц намазана КПТ-8. Блядь! С этой херни больше всего пригорает. МАСТЕРА(пионеры), кто меня читает, не мажьте вы ебучую КПТ в ноутбуки! Посмотрите на фото, она вся нахрен растеклась по краям из зоны контакта. Не рассчитана КПТ на такую передачу тепла и прижим. В зоне контакта осталась только жидкость из пасты.

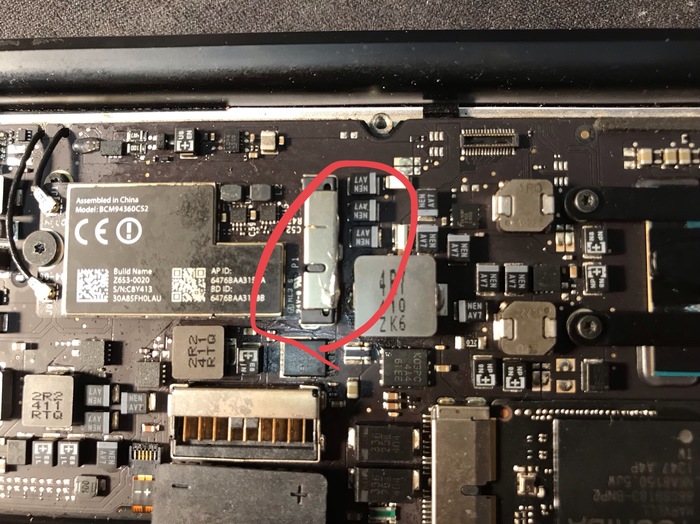

А, ещё залудили зачем то коннектор wifi.

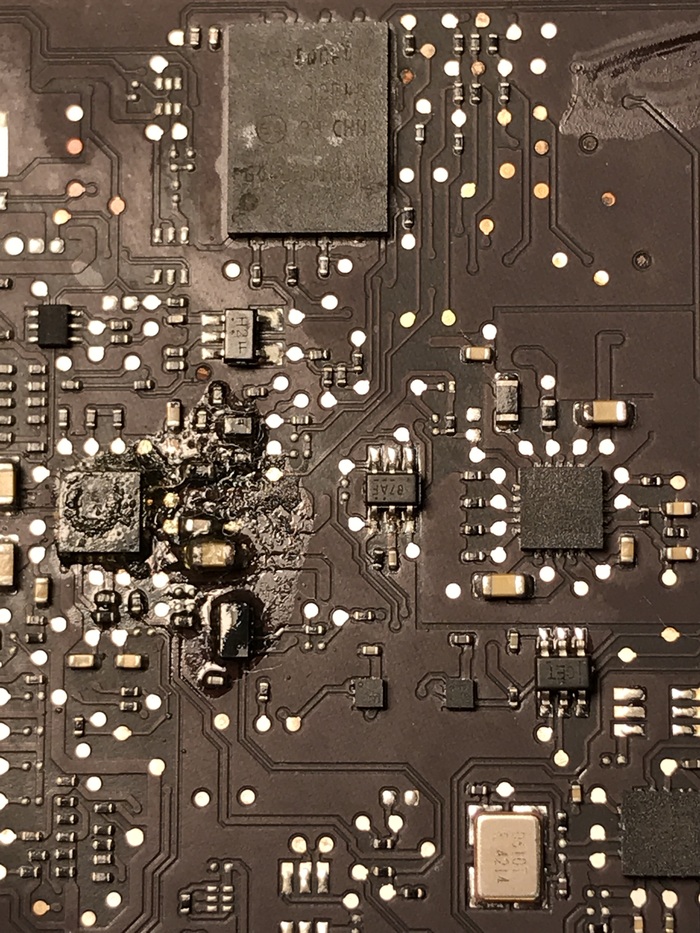

Ну и вишенка на торте - ещё и плату ковыряли. Местами флюс не убран.

Вывод? А нет его. Есть просьба - не нужно учиться ремонту на клиентской технике.

Дальше будет пост, как я это говно превращу в конфетку.

Доброго времени суток, сразу предупреждаю- пост скучный, для тех кто ищет веселья. На днях друг принес свой фотик, вот только сейчас руки дошли. Фотик неплохой. Проблема- после падения не включается- ну первым делом выравниваем дужку объектива. Первое и самое заметное повреждение, полностью выровнять без разбора не удалось- но мы к этому вернемся. Снимаем заднюю крышку с дисплеем смотрим на это все в ахуе и начинаем ремонтировать наугад оцениваем все профессиональным взглядом, снимаем металлическую защиту и понимаем, что отключен шлейф с панелью кнопок

Подключаем шлейф и, после зарядки батарейки от лабораторного БП, подкидываем шлейф дисплея и пытаемся включить- фотик подает признаки жизни, но объектив не видит, то что снимаем- начинаем долгий и нудный процесс разбора объектива

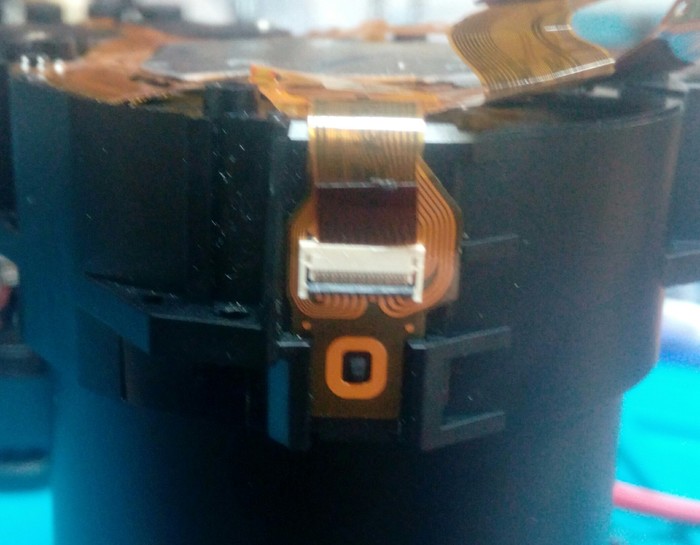

Отключаем 3 шлейфа, откручиваем с десяток болтов( во всем фотике их штук 25) и объектив у нас в руках- осталось только его разобрать. Не дойдя до самого разбора (а так хотелось) - замечаю, что отключен шлейф сбоку объектива- результат моего неумелого разбора все того же падения

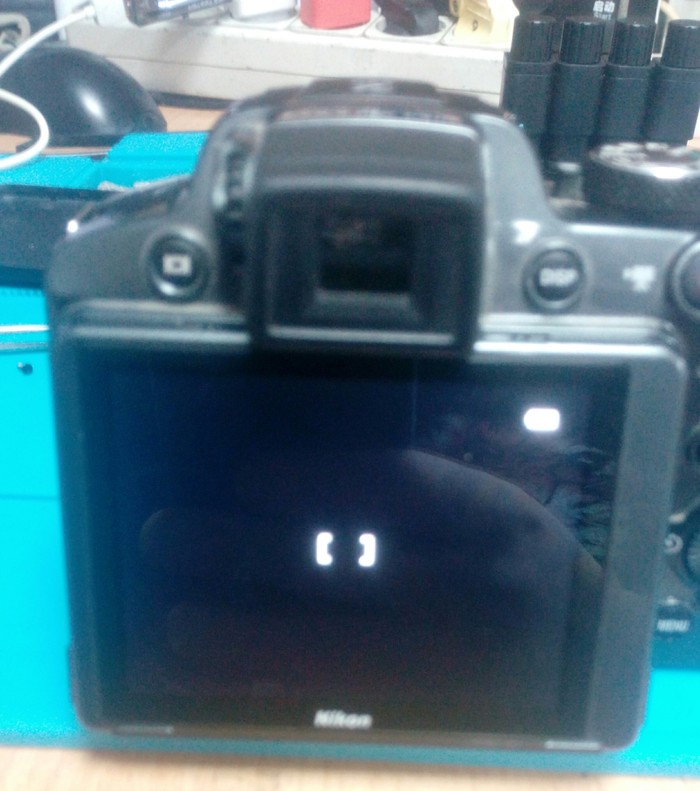

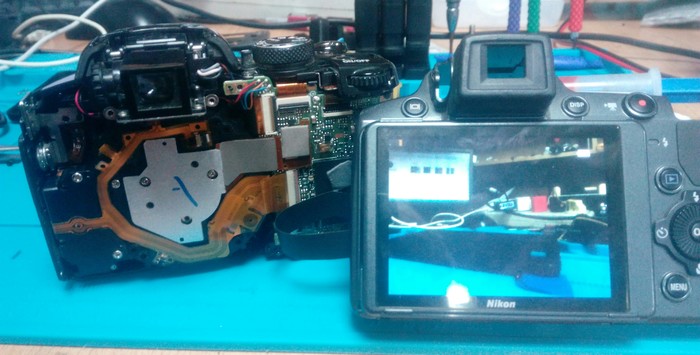

Подключаем шлейф, устанавливаем объектив на место, подключаем все шлейфа, в том числе и дисплей и проверяем- толку ноль. Это уже потом до меня допетрило, что этот шлейф отвечает за зум. Короче мучаемся дальше, снимаем шлейф камеры, смотрим не понимаем- подключаем обратно ради прикола проверяем - работает

Че могу сказать- заебись - починили. Не понимая что и как сделал собираю, еще раз проверяю- работает, погоняю пару дней и отдам другу
Мой город: Ростов-на-дону
Связь через вк: id314244175

Перинесли бук, не включайка.
При подключении к ЛБП потребление 0.25А, на кнопку не реагирует.
В процессе вскрытия при попытке вытащить СД привод понимаю что это ssd но суть не в том а в том что ему что то мешает прикленое сверху. После снятия топ кейса вижу следующую картину

Замечательно блять!
это замещение драйвера подсветки, кусок платы от матрицы.
Ладно удаляю всю эту инсталляцию и начинаю диагностировать причину не включения.
Кстати от внутрянки дико пахло одеколоном.
Проблема отсутствия питания оказалась стандартной, входные ключи, но вот первоисточником послужило деградация припоя и я так понимаю что было небольшое залитие которое и пытались лечить одеколоном

Входные ключи и токовый резистор отлетели от простого прикосновения щупа.
Нашел еще пару мест похожих, пролудил.
Но вернемся к драйверу подсветки,
повезло что в интернете есть схема и там оказалось что стоит не особо то и дефицитная микросхема TPS61187

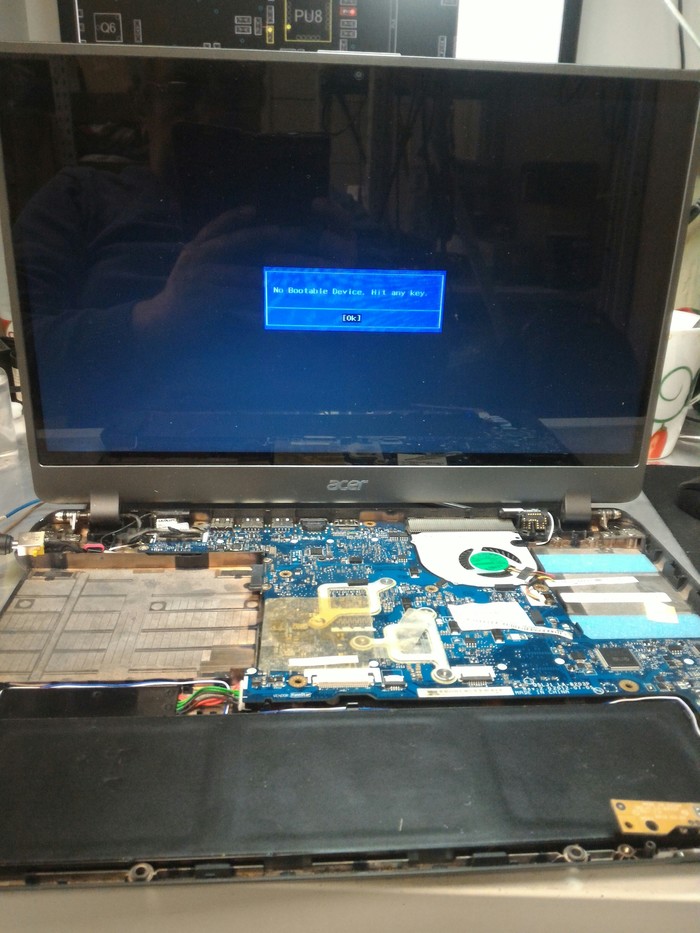

впаиваем, с первой же битой матрицы спаиваем пролюбленный диод (ну может и не пролюбленый а снятый, хотя я если что и отключаю отпайкой элемента то всегда его боком припаиваю на один из пятаков). Все работает.

Ну вот и все пока, осталось восстановление работы от акб, но клиент пока думает.

Всем привет! По просьбам моих подписчиков пишу новый пост, о новой победе над моим ноутбуком Dell 5737.

Для начала предыстория:
В один прекрасный день, мой ноутбук стал давать изображение с артефактами на дисплее (а могло и вовсе пропасть изображение), при этом, при определенном положении  дисплея-все работало как надо. Шлейф,  подумал я. Оный был заказан в одном из магазинов и приехал ко мне. В итоге, ноутбук прибыл на операционный стол для вскрытия.

тут все просто-снимаем акб (Обязательно!!!) и крутим нижнюю крышку:

Далее, вынимаем диск и крутим винты по кругу

после, снимаеи клавиатуру, отстегиваем все шлейфы и так же круим винты под крышкой. Снял уже итог всего этого:

Теперь отстегиваем ВСЕ шлейфы, откручиваем винты и поднимаем материнскую плату.
Попутно, с заменой шлейфа, я решил провести чистку ноутбука от пыли (так будет только лучше)

После замены пасты на mx4, идем к самому интересному-снимаем дисплей, чтобы добраться до шлейфа:

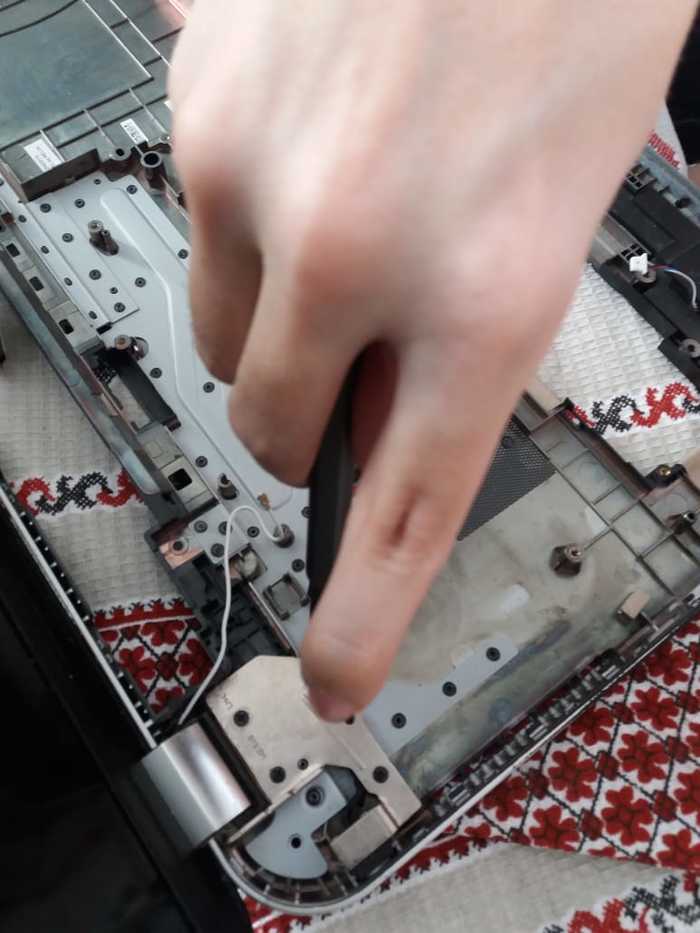

откручиваем все винты с одной и второй стороны, затем поднимаем дисплей. И начинаем разбирать

затем откручиваем матрицу, петли и все это поднимаем.. отстегиваем старый шлейф и пристегиваем новый... К сожалению, был очень увлечен и сфоткал только запуск машинки. Собираем все в обратном порядке и радуемся рабочему ноуту

P.S пришлось некоторые вещи делать с небольшой помощью, из-за физический ограничений.. поддержите лайками )
