И, что удивительно, он работает. Только гудит очень сильно =)

Приветствую всех. Обычно принтеры мне привозят в мастерскую и ремонтом и обслуживанием я занимаюсь там. Но иногда бывают ситуации, когда нет желания везти принтер, и проще отвезти меня к нему. Сегодня так и было. Собираем «тревожный чемоданчик», берём пылесос и отправляемся в путь. На месте видим вот такого красавца.

Аппарат действительно выглядит внушительно со всей этой грудой лотков. Аппарат стоит в офисе, сетевой, накинута куча лотков, печатает и сканирует формат А3, есть АПД тоже под А3, дуплекс и все дела. Печатаем тестовую и смотрим качество печати и пробег.

Видим, что драм-юнит забился отработкой и она валится на лист. Приступаем к снятию.

Открываем переднюю дверцу и снимаем бункер для отработанного тонера, выщёлкиваем картридж.

Открываем заднюю крышку. Это необходимо для извлечения самого дома-юнита.

Извлекаем драм-юнит. Приступаем к его разбору и обслуживанию.

Для начала снимаем ролик заряда и протираем его влажной тряпкой. В моем случае грязи было очень много.

После того как сняли и очистили ролик заряда, снимаем левую крышку, и аккуратно снимаем металлические контакты. Затем отщелкиваем пластиковое стопочное кольцо. Извлекаем металлический штифт фотобарабана и аккуратно снимаем его. Видим набившийся и валивший тонер.

Для наилучшей очистки драм-юнита снимаем ракель. Вычищаем все пылесосом дочиста.

После того, как все вычистили, приступаем к обратной сборке.

После того, как все собрали, извлекаем блок проявки и осматриваем его. Визуально шуба в порядке, дефектов печати не было. Закидываем блок проявки, драм-юнит, бункер отработки и картридж, предварительно все очистив.

Снимаем и очищаем ролики подачи бумаги, ролики АПД, очищаем стекла планшетного сканера и АПД. Проверяем качество печати и остальные функции аппарата. Все работает без нареканий.

Собираем манатки и едем в мастерскую пить кофе, по пути наслаждаясь результатом.

Этот пост несёт минимальную степень матчасти, основные тезисы взяты из головы "как есть", не претендуют на точность, нужны только для минимального понимания принципов работы жёстких дисков. Чуть усложняя текст, я не могу остановиться и ухожу ближе к исследовательской работе, которую закончить смогу лет через 5-10, когда инфа будет ещё менее актуальна.

Написал я этот пост после очередного комментария с очень распространённым мифом:

Можно собрать данные даже из диска, в который из дробовика выстрелили. В упор. Вот только цена таких услуг вас удивит немало…

Я уже и раньше опровергал этот миф в комментариях, но вопрос не перестанет быть актуальным никогда.

Вывод сделаю в начале статьи:  устройство современных жёстких дисков настолько сложно, что при повреждении пластин (блинов, дисков), стоимость и сложность восстановления приближается к бесконечности. Пока что нет таких данных, для которых подобные работы были бы оправданы.

Почему же восстановление информации с повреждённых пластин практически невозможно?

Скажу сразу, слово "практически" я использую просто потому, что не все условия указал для вопроса. Так как если на пластине есть цилиндрическая царапина, то она считается повреждённой, но в некоторых случаях можно заставить диск "обойти" царапину и читать в оставшихся целых местах. Также в Японии (возможно уже не только там) умеют каким-то образом восстанавливать поверхность, где находится царапина, позволяя прочитать остальные данные с пластины (естественно, на месте царапины любые данные потеряны безвозвратно).

Начнем от простого к сложному: возьмём диск с одной головкой (то есть по факту там их всё равно две: одна - пишущая, вторая - считывающая) и одной пластиной, на которой используется только одна поверхность. Этим самым мы убираем с десяток-другой дополнительных сложностей.

Этот диск был в полностью исправном состоянии, имеется от него родной комплект головок, родная плата с родной ПЗУ.

Для ещё большей простоты, пусть это будет старая тошиба на 160 гб (2.5", ибо 3.5" — это уже хитачи). Особенность старых тошиб заключается в том, что вся информация о трансляции содержится в ПЗУ, то есть листы дефектов, таблица зонного распределения (хотя тут она не требуется) и т.д..

Этот диск разобрали, и сделали одну тонкую радиальную царапину (то есть от центра к краю диска). То есть теперь родными головами чтение невозможно, так как слайдер головки будет "спотыкаться" о царапину, и головка будет выходить из строя.

Потенциально в этом случае восстановление данных возможно, вот несколько вариантов:

1) "Залечить" царапину, то есть полностью убрать все борозды и пустоты, это теоретически возможно. Дальше потребуется удача, чтобы диск не срывался в стук от отсутствия некоторых сервометок. Тогда возможно восстановление данных с родными головками, но часть данных будет безвозвратно потеряна. Цена вопроса - сотни тысяч рублей, сроки - до года, думаю.

2) Полностью собрать информацию о намагниченности поверхности и с абсолютной точностью перенести её на новую такую же пластину, при этом выяснить, где находятся недостающие сервометки и записать их тоже. После этого новую пластину поместить в родной корпус и родной головкой прочитать данные.

Потенциально - возможно. Стоимость будет изменяться десятками миллионов рублей, время на работы - годы или десятилетия (так как подобного прибора для копирования намагниченности в данный момент не существует, насколько я знаю).

3) Полностью собрать информацию о намагниченности поверхности в цифровом виде. Разобраться с работой микропрограммы диска, определить алгоритм, по которому диск писал данные, после этого стараться из прочитанной копии достать хоть какие-то данные. Звучит очень легко, по факту же это сложнее, чем первые 2 варианта вместе взятые. Стоимость и сроки даже предположить не могу. Если был бы известен полный алгоритм работы микропрограмм диска - было бы проще значительно. Но эта информация закрытая, доступа к ней нет ни у кого, кроме производителя. Да и у производителей, как мне кажется, эта информация может быть уже удалена, как неактуальная.

На практике вероятность успешного восстановления в таком случае стремится к нулю, затраты и сроки на работу будут превышать ценность практически любых данных.

Это был описан один из самых простых случаев. Если будем усложнять - всё будет ещё хуже:

1) Диск другого производителя. Информация о трансляции будет храниться уже не в ПЗУ на плате, а в служебной зоне на поверхности пластин. Без этой информации будет невозможно восстановить большие куски данных целиком, так как съедет вся трансляция и будут лишние "вкрапления" мусорных данных. Это решается вручную, но слишком муторно и сложно. Проще говоря, цельные файлы восстанавливать уже не будут, скорее можно анализировать данные в "сыром" виде. Если речь идёт о базах данных или сильно фрагментированных данных - то результат восстановления будет крайне плохим.

2) Несколько поверхностей. Подключится проблема с зонным распределением. То есть уровень фрагментации данных будет ещё выше, ведь нужно знать переход записи с одной поверхности на другую. И этот переход делается не один раз на диск, а каждые сколько-то секторов. На картинке подробнее:

4) Большая плотность записи. Чем выше плотность записи - тем сложнее процессы записи и чтения данных на диске. Подключаются новые модули для изменяемой плотности записи (чем ближе к центру диска, тем меньше плотность записи), разное количество треков на головку (из-за отличий по параметрам головок), ещё большее количество дефектов, скрытых на заводе и т. д..

5) Пластины из стекла. Да, в большинстве дисков используются алюминиевые пластины с магнитным напылением. Но также встречаются диски и со стеклянными пластинами. На них любое механическое воздействие приводит к полному разрушению пластин на мелкие осколки.

И это ещё речь о целых пластинах, но с царапинами. Если же пластина будет разделена на несколько частей, в ней будут отверстия, то сложность возрастает в разы. Я не знаю ни одного примера в нашем мире, когда удалось восстановить данные с сильно повреждённых пластин.

Какие дополнительные сложности существуют?

1) Данные не пишутся на диск "как есть", а проходят через специальный кодер, который изменяет данные. Это нужно, так как при чтении неизменяющихся данных (допустим, идёт подряд несколько сотен нулей), головка может потерять синхронизацию с треком.

2) При записи данных неизбежно будут возникать ошибки, поэтому без ECC (системы контроля чётности) данные будут некорректными. Хотя эта проблема и небольшая, потому что найти алгоритм для ECC довольно просто, как и область данных для него.

3) Современные жёсткие диски имеют ещё больше проблем для такого восстановления: черепичная запись (и дополнительные буферы для хранения временных данных, прежде чем они будут записаны на нужные сектора), комбинирование с твёрдотельными накопителями, шифрование данных и т. д..

Скоро попроще перепишу статью об устройстве жёсткого диска, о треках и зонах и о том, как данные на диск записываются.

Хочу поделиться с вами методом, который я использую уже довольно давно.
Речь идёт о телефонах LG G3 со следующими неисправностями:

1. Не включается, не реагирует на зарядку
2. Включается но дальше логотипа не грузится.
3. Включается и отключается при загрузке с синим экраном
4. Не включается Wi-Fi
5. Не работает сеть, или 3G интернет

ВАЖНО!!!
Речь идёт о телефонах, в которых эти неисправности возникли неожиданно, сами по себе.
Если у вас неисправность возникла вследствии кривых рук, попадания влаги, удара, падения, кастомной прошивки или любых других манипуляций с ПО и железом, то вам мимо этого поста.
До свидания)

Все эти вышеперечисленные неисправности можно вылечить обычной прожаркой платы до 200°С

Вот как это делаю я:
-на сепараторе сразу 2 платы (у меня в сервисе эта модель очень частый гость)

Процесс "ремонта" довольно прост. Разбираем смартфон, снимаем защитные экраны, и кладём процессором вниз на плиту сепаратора, выставляем 200 градусов и включаем нагрев. Я грею около 10 минут, затем отключаю нагреватель и даю остыть платам вместе с сепаратором.

99% всех плат оживало после этой процедуры, появлялся вайфай, телефоны включались и работали. У меня бывали случаи, когда микросхема оперативной памяти, от нагрева треснула пополам (скорее всего только защитный компаунд), но даже после этого телефон включался и работал.

Теперь вопрос гарантии такого ремонта. Гарантию я даю "до двери", т.к. сразу объясняю клиентам, что метод ненадежный и скорее всего недолговременный. Данные вытащить хватит, а вот полноценно пользоваться смартфоном скорее всего не выйдет.

Наверняка все знают историю с жутко греющимся процессором, плохим припоем и надоедливым компаундом, поэтому причину возникновения подобных неисправностей подробно описывать не буду.

За долгое время у меня даже появились клиенты-постоянники, которые периодически приходят за очередной "дозой" прогрева для своего телефона. Чем то напоминают мне игроков, которые возвращаются в казино снова и снова в надежде отыграться)
Всем спасибо за внимание.

Доброго времени суток всем подписавшимся и мимо проходящим. Сегодня в гостях данная Kyocera. Из обращения узнаем неисправность, с которой она к нам приехала. Клиент жалуется на плохой захват бумаги. Надеемся, что ремонт будет быстрым, но все таки терзают сомнения. Линейка этих аппаратов очень чувствительна к качеству роликов подачи, так как в них все построено на таймингах прохода бумаги. В принципе, аппараты неплохие, на мой взгляд, но и типовые болячки у них имеются. Короче, меньше слов, больше дела. Погнали.

Выдергиваем лоток, и видим перед собой первый ролик. Это ролик отделения. Убираем лишний пластик и снимаем сам ролик. Важно не потерять пружину, которая его поджимает.

Меняем резинку. Я использую вот такие полиуретановые, ходят примерно 80-100 тысяч, хотя тут как повезёт. Затем нужно извлечь держатель роликов подхвата и захвата. Суём руку в нижнюю часть принтера и нащупываем держатель.

Необходимо нащупать язычок в задней части держателя и нажать на него. Держатель у нас в руках. Снимаем старые ролики и ставим новые.

Собираем держатель обратно и устанавливаем его. Проверяем подачу бумаги. После этого все должно работать. У меня заработало. Но... что то мне подсказывает заглянуть в узел термозакрепления, что я и делаю. Как оказалось не зря. Левый бушинг тефлонового вала на грани, и тефлоновый вал вплотную приблизился к термопредохранителю. Мы едва успели. Если бы не успели, то словили бы две полоски, если понимаете о чем я. Приступаем к снятию узла.

Поворачиваем аппарат к себе задом, снимаем заднюю крышку и декоративную планку.

Затем снимаем обе боковые крышки, не повредив защелки-фиксаторы.

С правой стороны (это если смотреть сзади) снимаем пластиковую направляющую для проводов. Отстегиваем все коннекторы.

Нас интересуют вот эти два коннектора - коннектор термистора и питание лампы.

С левой стороны отстегиваем одинокий проводок датчика прохода бумаги. Он находится в нижней части платы форматтера.

Затем откручиваем два винта, удерживающие узел термозакрепления и извлекаем его.

Откручиваем два винта слева и справа и разделяем нашу печку на две половины. Откручиваем питани лампы и извлекаем ее. Поднимаем тефлоновый вал.

На данном фото новый тефлон и другая печка. А вот что стало с нашим бушингом.

Меняем бушинг, наносим смазку, собираем все в обратную сторону.

Собранную печку устанавливаем в аппарат, прицепляем все, что было отстегнуто. Затем устанавливаем боковые и задние крышки, ставим декоративную планку и тестируем аппарат. Тефлоновый вал обычно проходит 60-80 тысяч отпечатков. Возвращаем аппарат довольному клиенту, пьём кофе и получаем удовольствие от завершенного ремонта.

Ремонт смарт часов King Wear KW28 Замена sim коннектора сегодня будет. Пришли в ремонт смарт часы данной марки смарт часов King Wear. А именно модель KW28. По количеству и опыта - данный ремонт смарт часов не первый на моей практике.

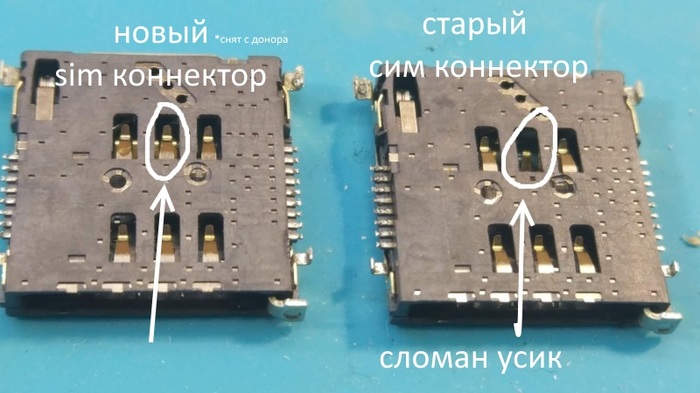

Дело в том, что очень часто многие заталкивают sim-ку не правильно. Нужно ставить симкарту в смарт часы металлической частью вверх как правило. В данном случае так и поставили симкарту в часы  (неправильной стороной).

Данные часы были до меня в двух сервисах, где они лежали по одной недели в каждом сервисе, в ожидании sim коннектора. Вот только почему то sim коннектор так и не пришел ни в один сервис, ни в другой. У меня же на разборе было несколько плат от похожих смарт часов. С которого и снял успешно сим коннектор. Ведь ждать с Алиэкспресса когда у китайцев братьев наших меньших новый год - дело ооочень долгое.

Спасибо огромное сервисам что не пытались снять симлоток, и что вообще часы разбирали.. А то бы было немного сложнее все. И вам, что дочитали.

Произвожу ремонт смарт часов многих производителей, есть запчасти в наличии, что иногда очень выручает.

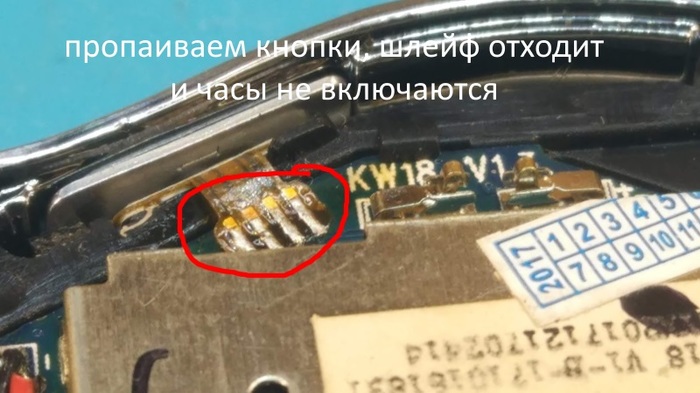

Итак фото...фото как разбирал забыл сделать, виноват( Фото стартует сразу с разобранного устройства на нижнем подогреве
