Про самопальный подогрев
Добрый день. Сразу хочу извиниться, что давно обещал написать пост, но сперва руки не доходили, потом забылось.
В общем как раньше писал, сделал подогрев на основе галогенной лампы. Да он работает, но как показал опыт не фонтан это устройство - тяжело держать температуру, ярко, малая площадь нагрева.
Но все равно опишу, что и как.

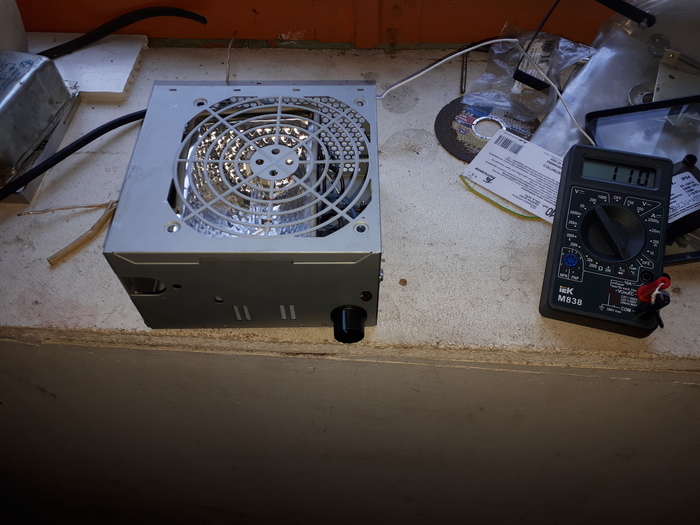

Корпус - обычный блок питания, выкидываем все кроме кнопки включения и разъема питания.

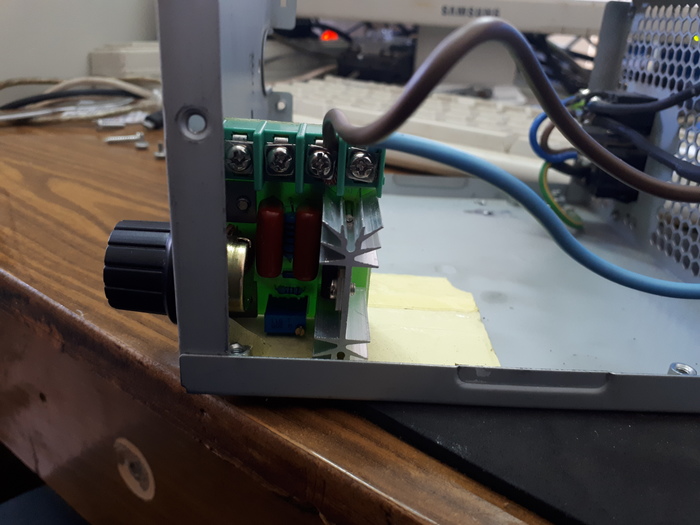

Сверлимся и ставим диммер, ну и изолируем платку, чтобы не коротнуло.
Подключаем к диммеру галогенную лампу (я поставил 100 Вт) без стекла и пользуемся, я еще поставил термопару, что бы смотреть температуру хоть приблизительно.
Да отпользовался достаточно долго, много аппаратов сделал при помощи сей шайтан машины, но решил соорудить новую шайтан машину.

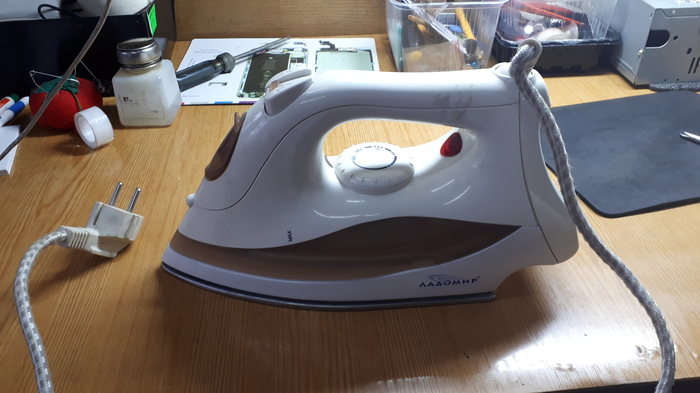

Спешу представить донора для следующего подогрева - утюг Ладомир, мощность 1800Вт (что очень дофига).

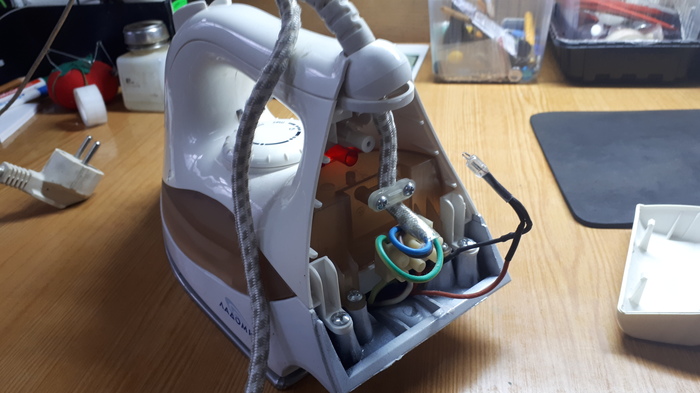

Ладно приступаем, разбираем сей чудный девайс до основания

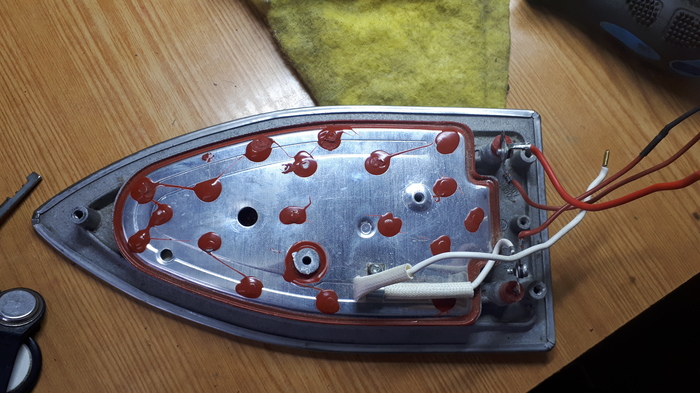

Удаляем все ненужное, я в принципе оставил только лампочку работы. И заранее для термопары рассверлил до нужного размера отверстия куда раньше прикручивался регулятор.
Взял китайский контроллер температуры W1209. И в ходе экспериментов настроил его следующими параметрами - Р0 - Н (Указываем, что греем), Р1 - 0,1 (Гистерезис), Р2 - 80 (Верхний предел) , Р3 -55 (Нижний предел) , Р4 - 0 (калибровка температуры).
В ходе опытов, было выявлено, что из-за большой мощности (1800 Ватт), происходят большие скачки температуры - то есть задано 60, опускается ниже, включается нагрев и за те 4-5 секунд на полной мощности температура растет до 75-80 градусов, что уже много.

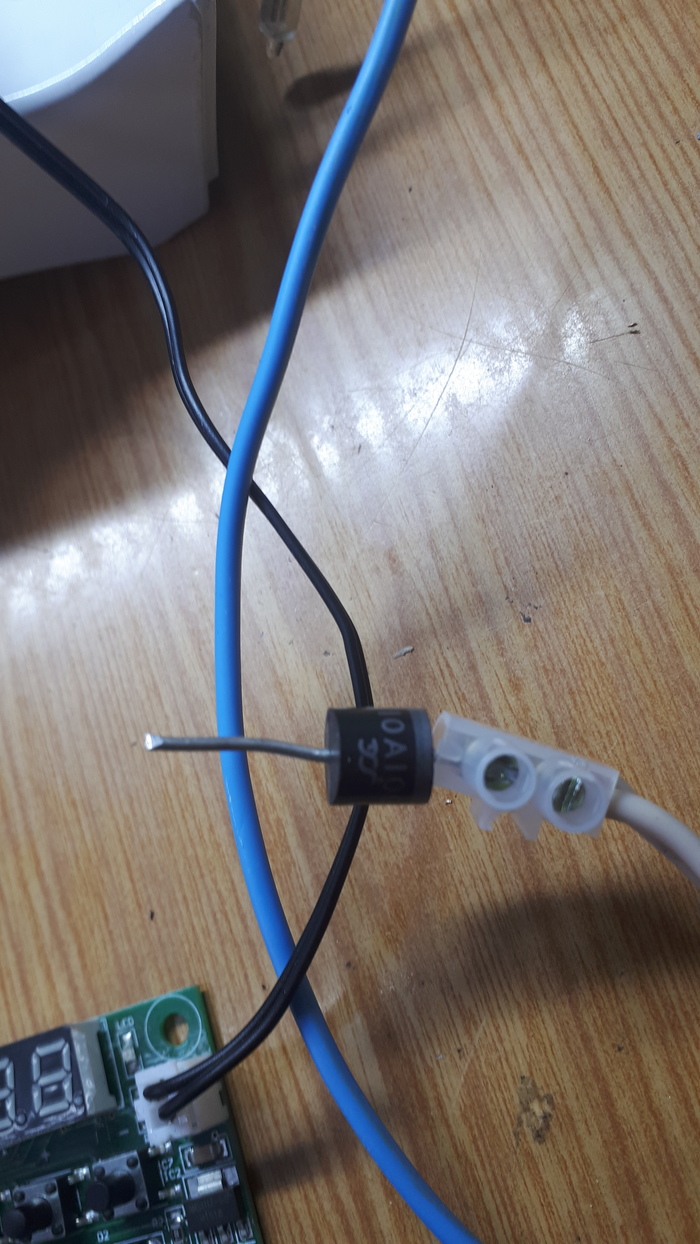

Поэтому поставил диод 1000В 10А, и тем самым снизил напряжение до 110В и соотвественно мощность. После этого качели составили 68-72 градуса, что уже вполне нормально, тем более для самоделки. Хотя есть идея понизить напряжение до вольт 80, но пока нет подходящего трансформатора.

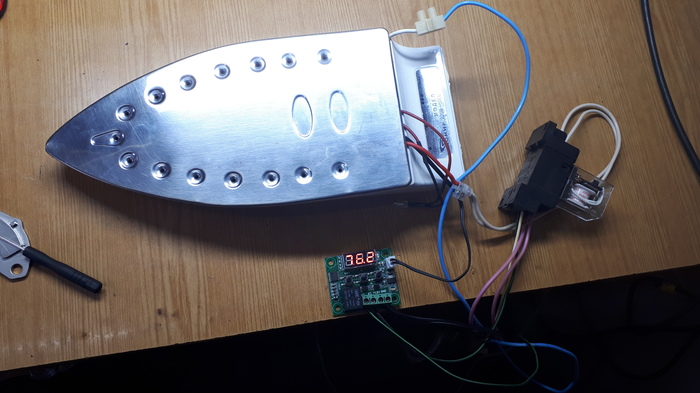

В итоге пока получилась такая конструкция. Да еще не сказал, поставил реле отдельное, что бы не реле контроллера размыкала нагреватель, а то оно хиленькое.
В заключении могу сказать что работает эта конструкция и вполне не плохо. Сейчас думаю из чего сделать корпус, заказал регулятор температуры в корпусе (что бы красивее было).
Еще сегодня докуплю силиконовый жаропрочный коврик (ну или самую дешевую форму и вырежу потом), что бы сделать прокладку между нагревателем и телефоном (модулем).
Данная конструкция стоила - утюг бесплатно (это был старый), но возьмем в расчете 10 у.е., контроллер 5 у.е., диод 0,5 у.е. , реле, колодка 3,5 у.е. - Итого 19 у.е. Что в принципе совсем не дорого.
Можете кидать помидорами или чем нравиться, но я вот такой извращенец. Если найду нагревательный элемент квадратный прямоугольный, то сделаю из него.
