Представляю вам этого засранца печатных плат, хрупкое, стекловидное, аморфное вещество, с характерным раковинообразным изломом и стеклянным блеском от тёмно-красного до светло-жёлтого цвета.

Канифолий!

Он не просто впитался в волосы и футболки юных, и не очень, паяльщиков по всему миру, он изменил умы миллионов, с ним не случилось бы грехопадения Адама и Евы, так как он натер бы их причиндалы до цвета спелого яблока за несколько фрикций.

А все почему? Канифолий не любит растворяться в воде, в его химическом составе преобладают смоляные кислоты (от 80 до 95 %), имеющие общую формулу C19H29COOH, основной из этих смоляных кислот — абиетиновая кислота. Поэтому все отношения с ней - только после чистого C2H5OH, как и подобает настоящей леди :)

Но. Если подогреть его стоградусным паяльником (а таких не бывает, все паяльники около или выше 300) 49.5 см, то все пойдет гораздо быстрее. Он просто расплавится от вашей высокой мощности и растворит все пленки оксидов на поверхности спаиваемых металлов и припоя, что улучшает смачиваемость поверхности металлов припоем.

Ха, но всякие извращенцы все любители наяривать смычком используют его вместо смазки!

А еще им натирают обувь балетных танцовщиков и балерин для предотвращения скольжения (точнее, применяется особый порошок для опудривания стоп ног и балетной обуви (пуанты и балетки). Делается это для увеличения трения обуви по полу и предотвращения соскальзывания обуви с пятки ноги, если под обувь на ногу надето капроновое трико.

Но не спешите с выводами, канифолий весьма брутален. Порошок канифолия применяют и в тяжелой атлетике, бейсболе, альпинизме. Использование порошка канифолия при занятиях на турнике позволяет четко зафиксировать хват, избежать скольжения рук и появления мозолей.

Как истинный Джеймс Бонд, канифолий настоящий джентельмен, он используется для натирания кончика бильярдного кия при игре в бильярд. И, конечно же, в масс-медиа.

Мелкодисперсный порошок канифолия применяют для имитации дыма при съёмках в киноиндустрии.

Наш красавец не прочь и потрудиться, при добавке к лакам на основе твёрдых смол повышает их текучесть.

Всего доброго, тем, кто дочитал, легкого вам дымка и приятных сновидений!

Принесли мне знакомые посмотреть залитый старый alcatel pixi2. С их слов не включается. Разобрал, коннекторы дисплея и тача в окислах. Снял дисплей, плату почистил спиртом, как ни странно коннекторы не пострадали, а вот обоим шлейфам досталось.
На фотке шлейф дисплея. ( шлейф тача сфоткать забыл)

Решил попробовать починить чисто ради спортивного интереса). Ни разу такое не делал, видимо пришло время и для этого.
Зачистил и залудил части поврежденных шлейфов. На каждом из них было оборвано по одной дорожке. Решил восстанавливать проводом от динамика какой то древней нокии.

Так как микроскопа не имею, все делал "на глаз"

Ещё пришлось "толкнуть" акб, он был в ноль высажен. На моё удивление телефон ожил, хотя делаю такое впервые. Какой-никакой успех))
Ремонтом техники профессионально не занимаюсь, просто хобби такое

Конструктивно критика приветствуется)

Здравствуйте. Мой первый пост, сильно тапками не кидайтесь.

Итак, притащил посредник этот ноут, говорит давно валяется, посмотри что с ним. А что смотреть, говорю, платформа Compal LA-5912P, давно набившая оскомину всем мастера. Север менять. Но оказалось всё несколько интереснее.

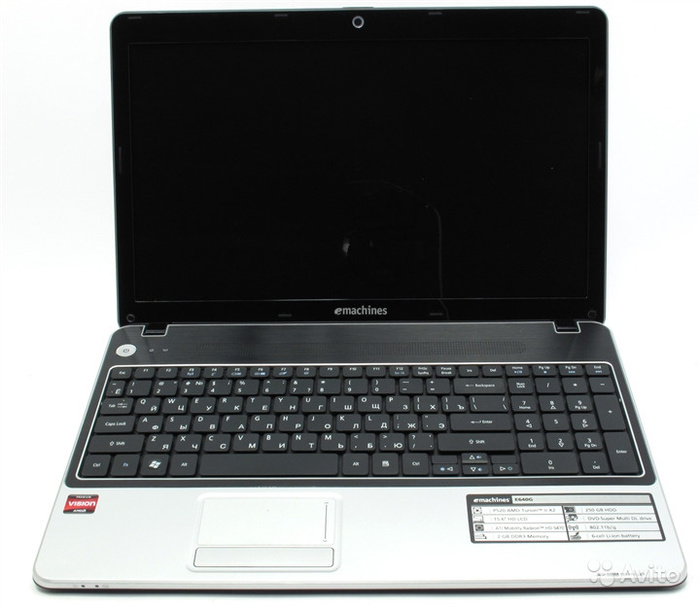

В девичестве ноутбук выглядел так:

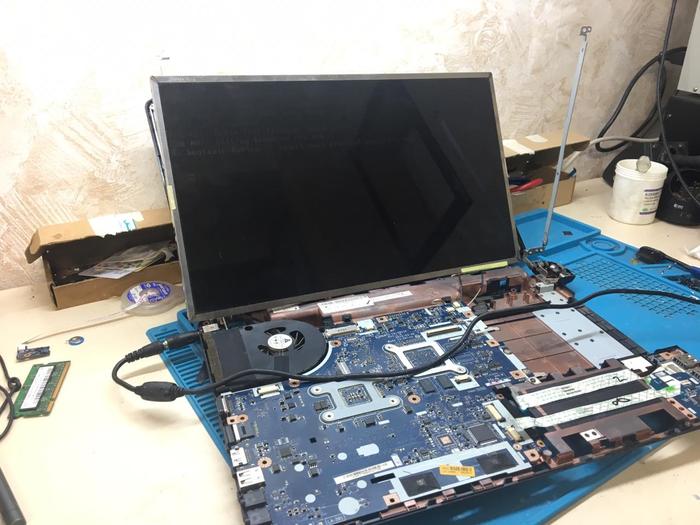

Но мне достался в более прискорбном состоянии

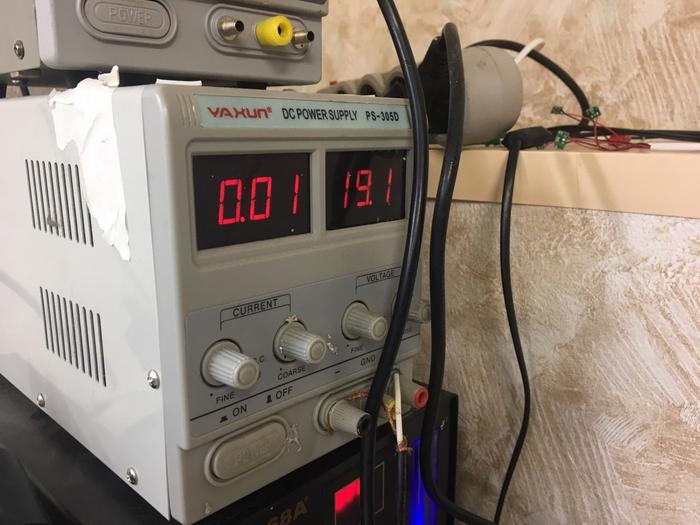

Подключаем пациента к лабораторному блоку питания

Потребление нормальное. Попробуем включить... и ничего, нет реакции на кнопку.

А значит, традиционно, с кнопки и начнём.

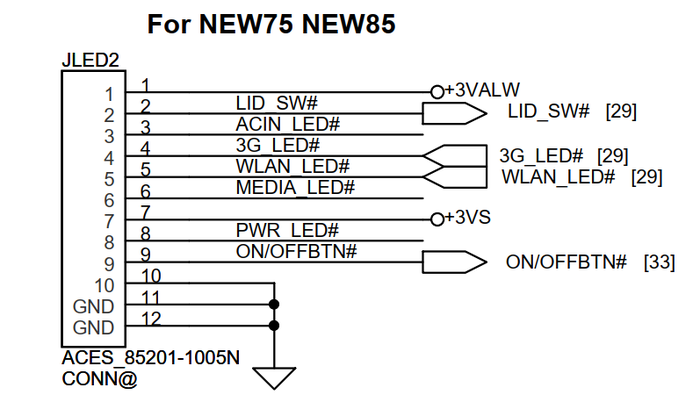

Находим распиновку разъема в схеме

Стрелочка (ключ) справа от разъема говорит нам о том что первый контакт с той стороны, и отсчитываются они справа налево. Нас интересует сигнал ON/OFFBTN#, отвечающий за кнопку. В нормальном состоянии там должно быть 3 вольта, при нажатии кнопки сигнал падает в 0. Проверяем — кнопка рабочая. А жаль))

Что ещё есть интересного на этом разъеме? Светодиодные индикаторы хрен с ними, а есть сигнал LID_SW#. Он сигнализирует ноутбуку о том что крышка открыта, пока ноутбук этого не поймёт, включаться он не будет. Смотрим - и видим 0.23 вольта, логический ноль. Так дело не пойдёт. Отключаем шлейф кнопки, замеряем снова - 3в есть. Пробуем включить ноутбук, замкнув 9 и 10 контакты — есть старт.

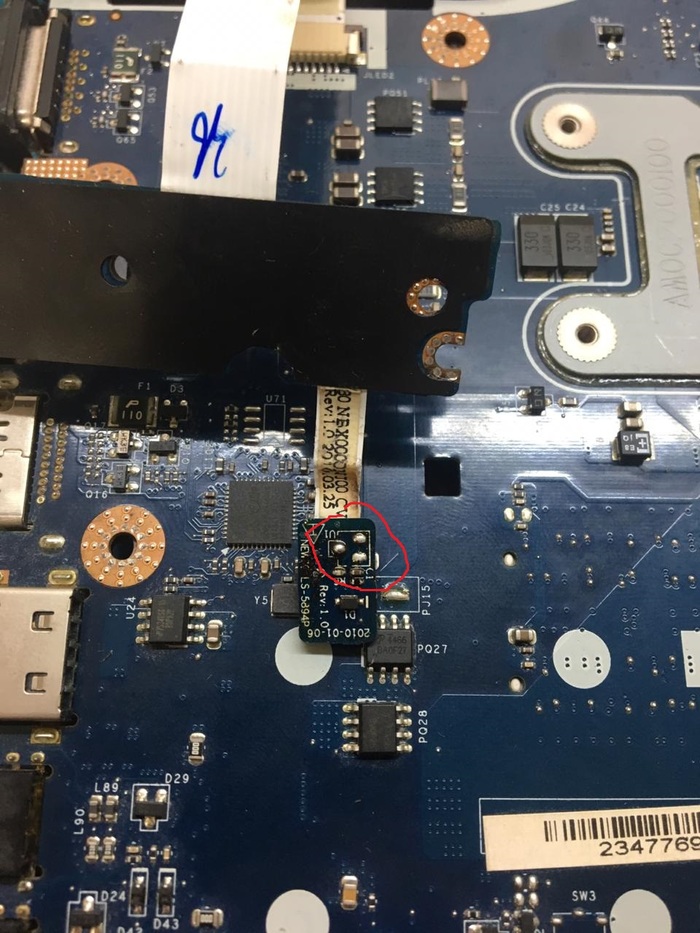

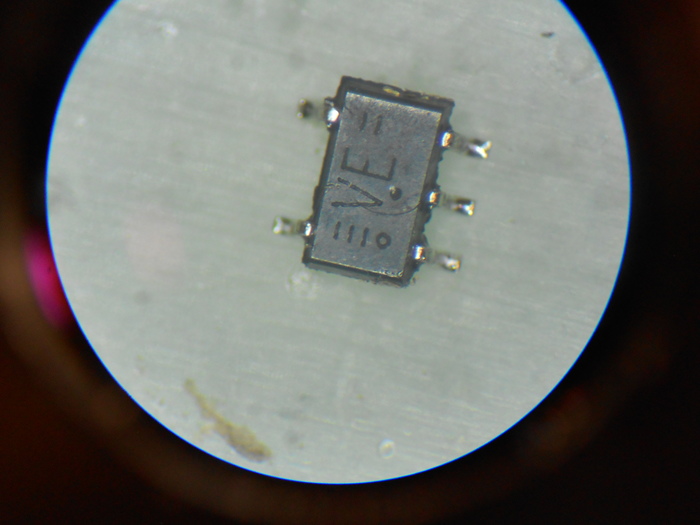

Будем разбираться. В формировании сигнала участвует датчик Холла, реагирующий на магнит в крышке ноутбука, в закрытом состоянии он должен выдавать логический 0, в открытом - логическую единицу. Отпаиваем с платы с кнопкой гадёныша

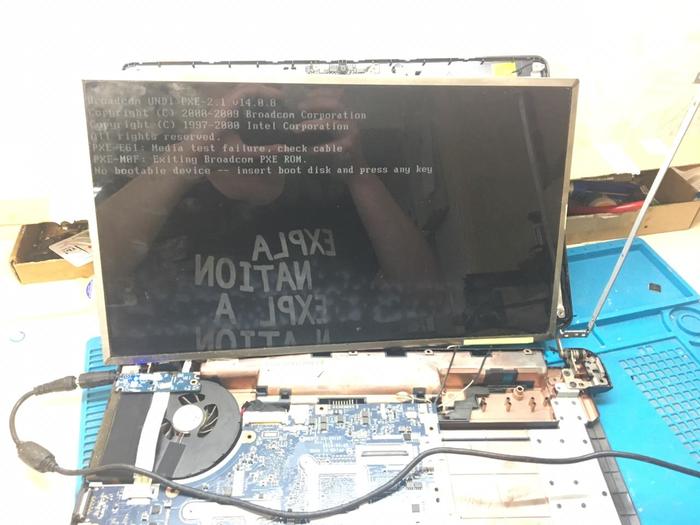

И меняем на снятый с донора. Подключаем шлейф и включаем ноутбук  кнопки

Готово!

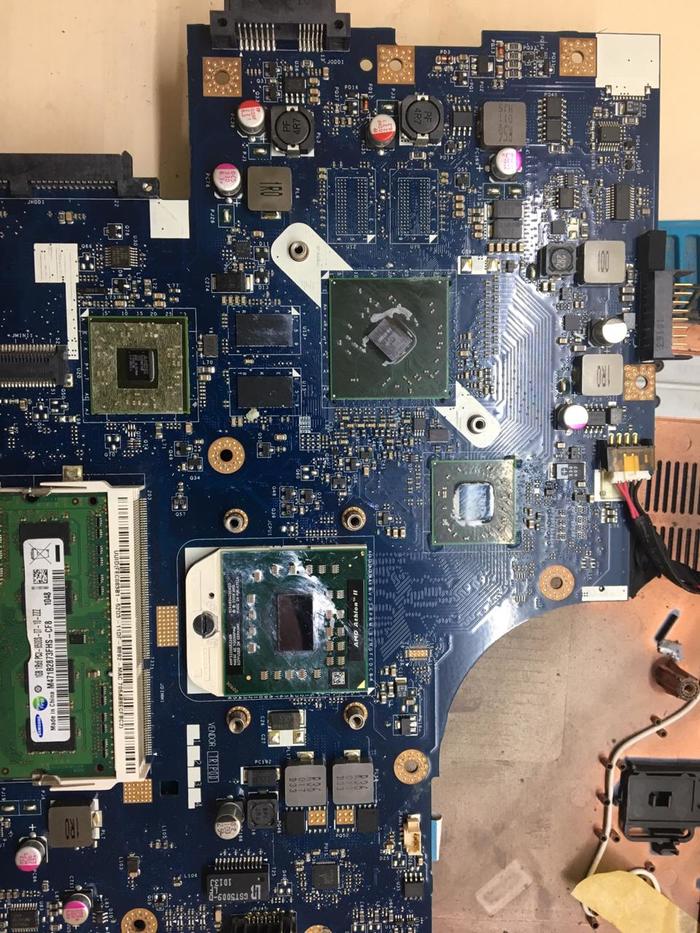

Дальше я конечно разобрал ноутбук до конца, были серьёзные и обоснованные опасения что до меня прогревасты при такой неисправности загрели все чипы насмерть, но нет, всё красивенько, у них даже текстолит почти не потемнел, видимо ноутбук использовался не так долго до поломки. Правда термпопасту под прокладку на север всё же какой-то рукоблуд нанёс.

Ну это ладно, меняем пасту, терморезинку и отдаём посреднику, пускай клаву и матрицу ищет.

А мораль такая — неисправность довольно редкая, я может раз 5 с ней встречался за всё время, не считая залитых конечно. Но датчик проверять надо.

Всем удачных ремонтов!
