Всем привет!
Сразу прошу не ругаться, ремонтом телефонов я особо не занимаюсь. Но периодически друзья/знакомые/коллеги притаскивают всяко-разно. То дисплей заменить, то аккумулятор, то ещё чего.
На этот раз принесла жена телефон коллеги.
Симптомы: внезапно перестал заряжаться.
Для начала подключил через usb-тестер. Напряжение есть, тока нет. Да ещё и тухнет постоянно - видимо от КЗ зарядка в защиту уходит.

Снял заднюю крышку, открутил пластмасску снизу, закрывающую плату контроллера заряда.

Решил мультиметром прозвонить контакты разъема на плате. И тут выяснилось, что контакты к плате не припаяны. А пластиковая часть разъема болтается внутри. Болтается не сильно, поэтому решил пропаять.
После пропайки КЗ на плате так и не ушло. Значит, придется поковыряться чуть больше. Достал набор microUSB портов, набор которых (60шт - 12 видов по 5шт) купил пару лет назад на Али за 120 рублей. Одним паяльником тут не обойтись. На помощь пришла паяльная станция с феном. Сдул разъем, подобрал подходящий (слегка отличается, но не критично), поставил на место.

Проверяем - заряд пошел.

Ждём-с.
После включения несколько минут висит заставка. Слегка напрягает.

Но, молитвы услышаны - телефон стартует.

Тормозит, видимо по причине того, что в фоне свёрнуты около 20-ти приложений. Полностью зарядил, ёмкость 1300мАч.
Цена ремонта 500руб + 100 за разъем. Времени потрачено около полутора часов.
Всем спасибо за просмотр)

Привезли достаточно популярную карточку для бюджетных сборок, которая была популярна года 2-3 назад с жалобами на глюки или зависания.

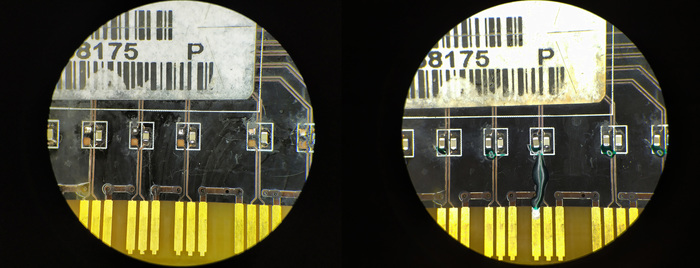

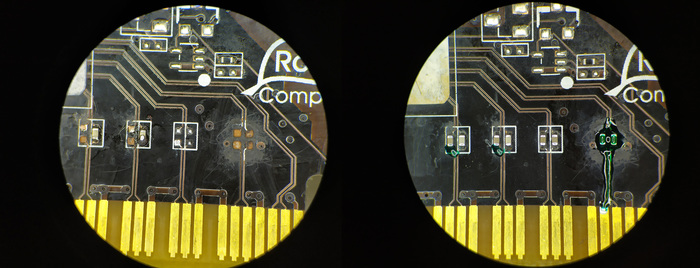

Осмотр показал такую картину со сбитой мелочёвкой рядом со слотом.

К тому же были видно, что что-то пытались уже делать и подрали лак в этих местах.

Ставим козявки на свои места и восстанавливаем 2 дорожки до контактов на слоте, которые выдрали полностью.

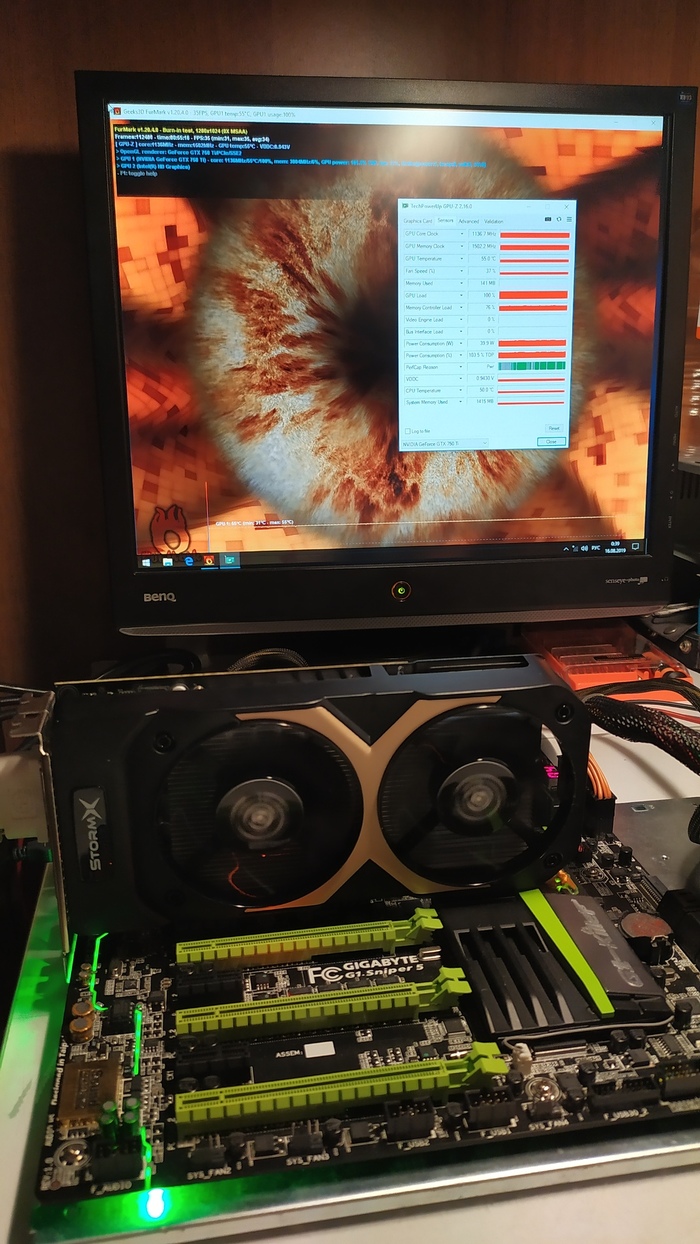

После этого всё стало нормально и фурмарк перестал зависать.

Всем добрый.
"Вчера" эпл от яблока на ремонте с самой актуальной проблемой на данный момент - нехватка памяти.
Что там 64gb? Пару фоток в инсту, Яндекс карты и Whatsapp с телегой.
Как известно карточку памяти это разрекламированное барахло устройство не поддерживает.
На самом деле мне нравится айфон, но к сожалению он не подходит под мои нужды. Одно время искал 5s на Андроиде, но это уже другая история.
Ладно буду решать вопрос с памятью.
Собственно вот трубка за 40к:

И печальный объём памяти:

Штош. Буду пихать сюда максимум памяти.
Откручиваю два нижних болта:

Так как телефон с пылевлагозащитой, как например эти два утопленных гарантийных бруска(Xs max) по 110к за каждый, которые уже давно сделаны:

то нужно будет погреть дисплей на 50 градусах на нижнем подогреве:

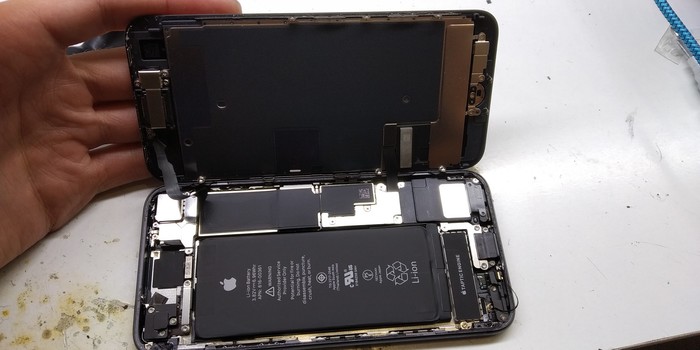

Открывается телефон традиционно, как и седьмое яблоко на правый бочок:

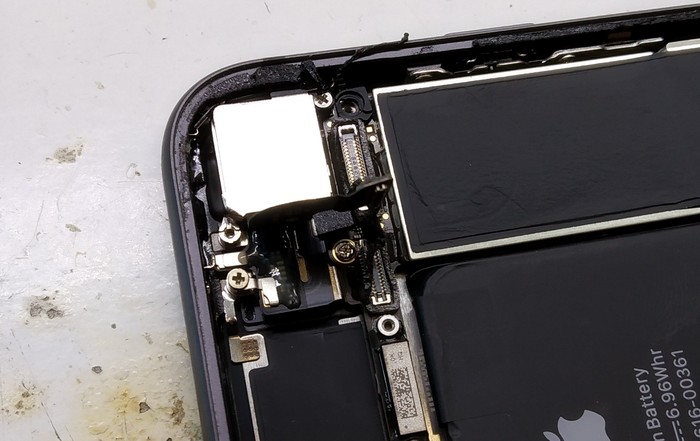

Откручиваю защитные экраны дисплея и аккумулятора и лишаю плату питания.

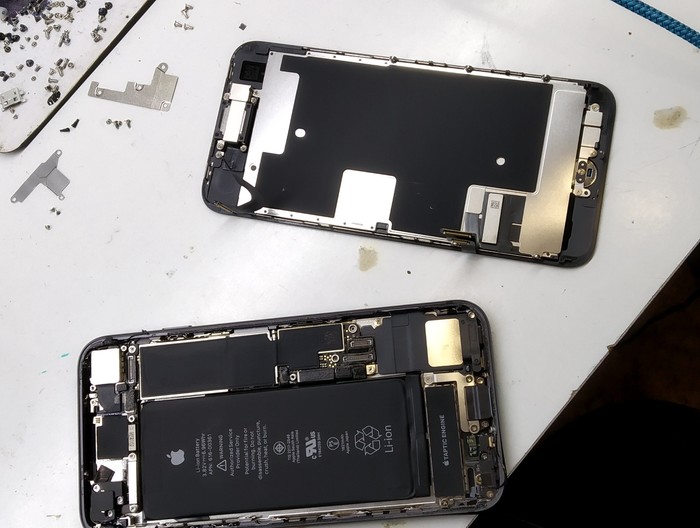

Снимаю дисплей:

И откручиваю оставшиеся болты, крепящие плату к корпусу.

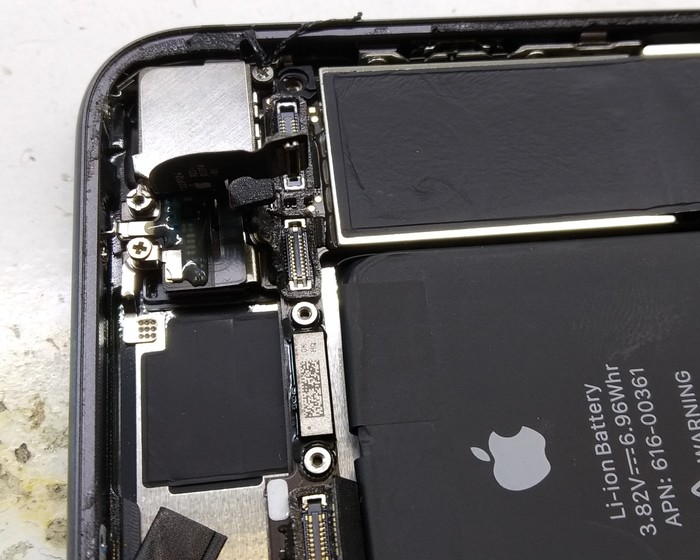

Вот тут "секретики" с болтом:

Хоба!

Уже был у меня запрос на восстановление такого телефона с оторванным текстолитом в этом месте. Чот не пришли. Ну и ладно.
Извлекаю плату:

И готовлю к прожарке платы в духовке.

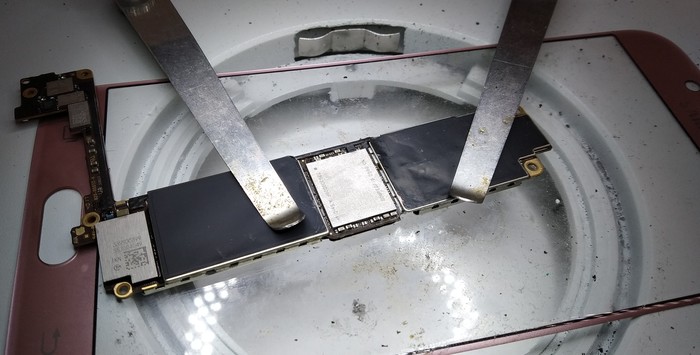

Собсно вот pcie память на шестьдесят четыре гигабайта:

Всё под компаундом. Но он не такой ядрёный как к примеру на 4s - там вообще не отдерёшь его с платы.

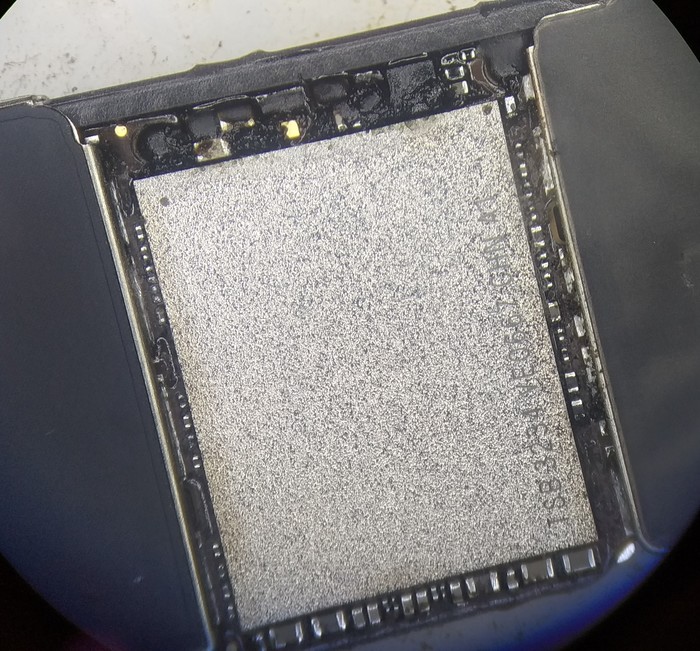

Тут попроще. 200 градусов феном и скальпелем очищаю по кругу микросхемы:

Если не почистить, то половина резисторов/конденсаторов оторвётся вместе с микросхемой и придётся тратить больше времени, чем потребуется для очистки компаунда.

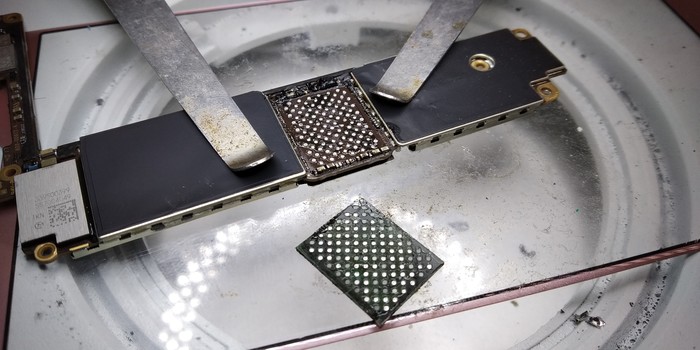

Снимаю микросхему:

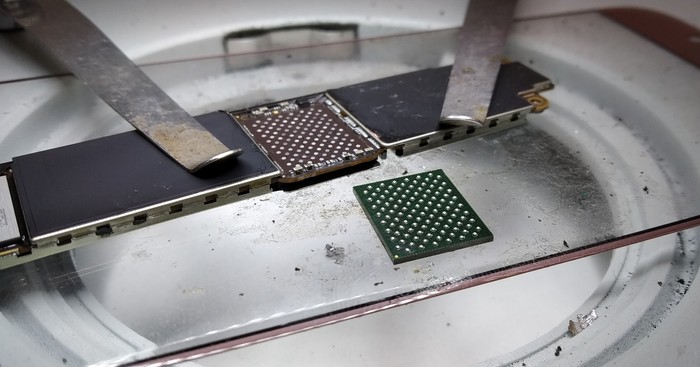

А вот так это выглядит после снятия:

Зачищаю остатки припоя оплёткой и убираю весь оставшийся компаунд:

Дальше дело за малым.

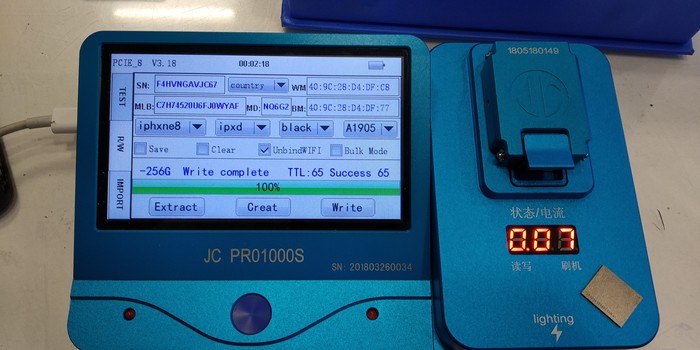

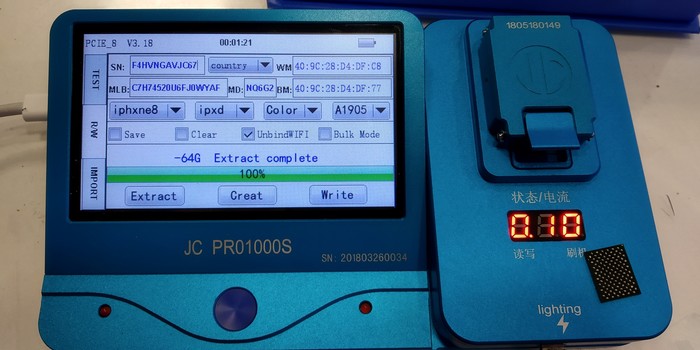

Клонирование служебной информации через программатор:

Читаю со снятой флешки и записываю в другую, только объёмом побольше. 256gb:

Часто спрашивают:
А память новая?
Нет. Оригинальная. Снятая с нерабочего или заблокированного телефона. Износ ячеек минимален.

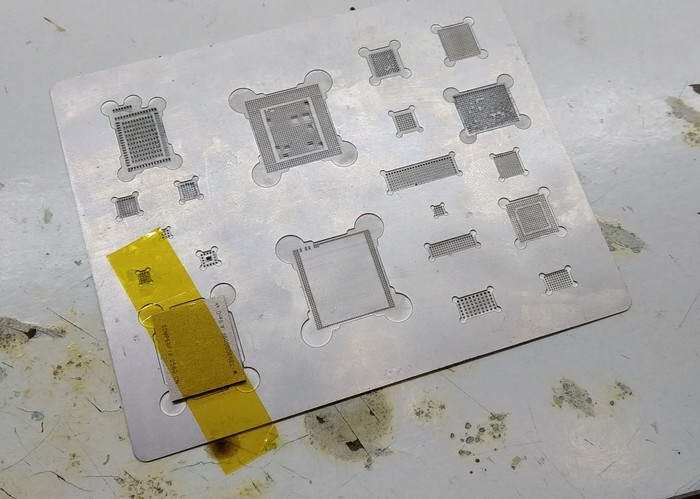

Записал и сразу в трафарет для нанесения припоя:

Готово к посадке:

Смажу флюсом для лучшего схватывания припоя:

И запаиваю другую микросхему на плату:

При подключении к ПК телефон сразу сваливается в dfu режим восстановления.

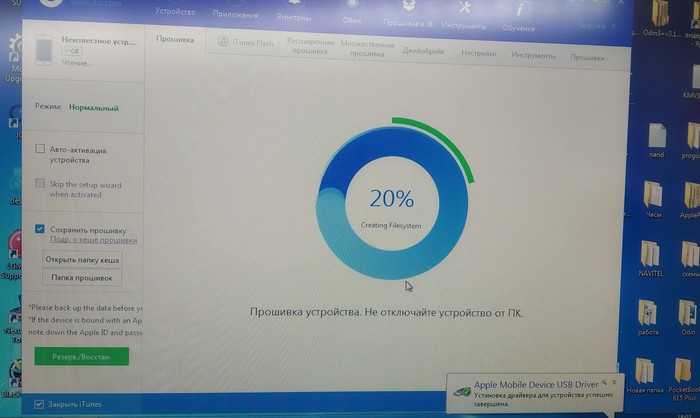

Прошиваю:

Жду:

Прошился и хорошо:

Дальше обратная сборка.

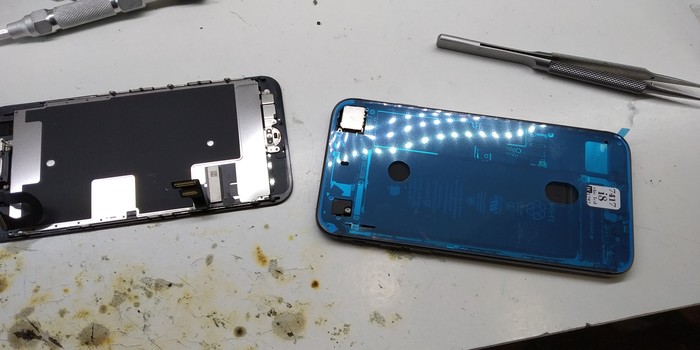

Зачищаю остатки заводской проклейки и наклеиваю свою:

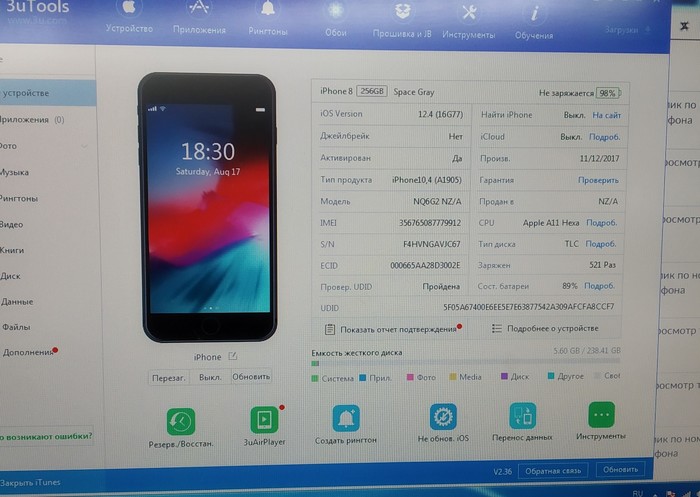

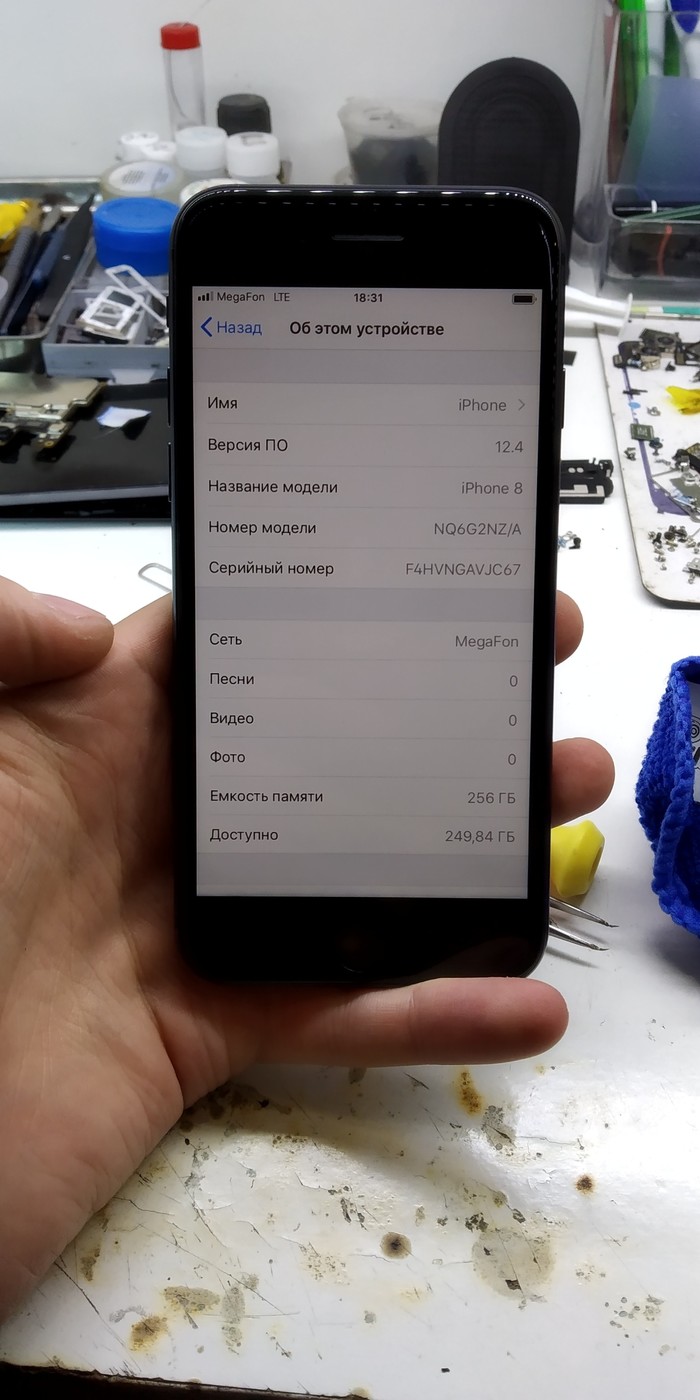

Активирую и проверяю:

Готов к выдаче.
Затрачено времени полтора часа.
Между прочим тут есть спойлер к моему первому франкенштейну с тотальным апгрейдом, который ожидает трафареты для процессора.
P.S: надеюсь моя задумка заработает 🤣
Увидимся!

Принесли новенькую материнскую плату Asus z470 прямо из магазина. При установке процессора "соскочила отвёртка". Отвёртка победила и материнка теперь кирпич.

Восстанавливаю проволокой 0,02мм

Заливаю повреждённое место ультрафиолетовым лаком

Кирпич ожил, но уже не гарантийный
