Синяя изолента - наше ВСЁ

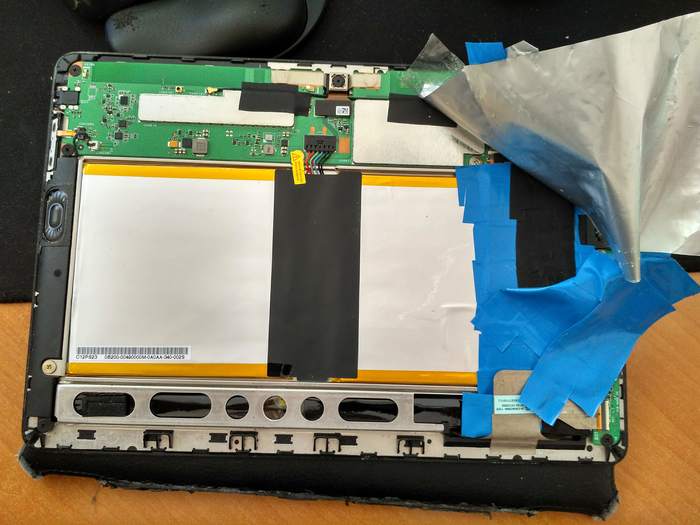

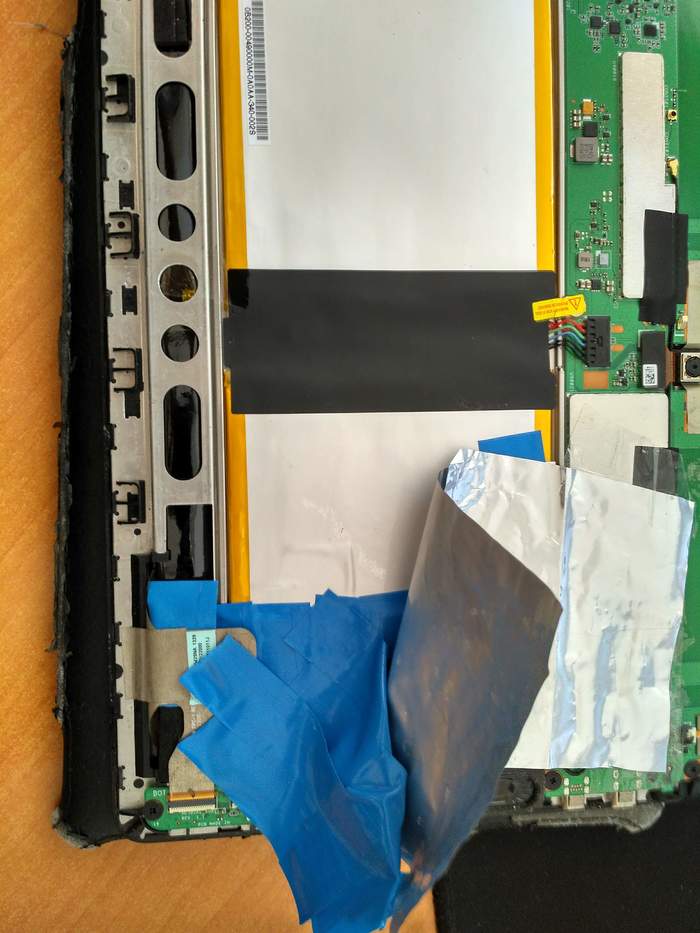

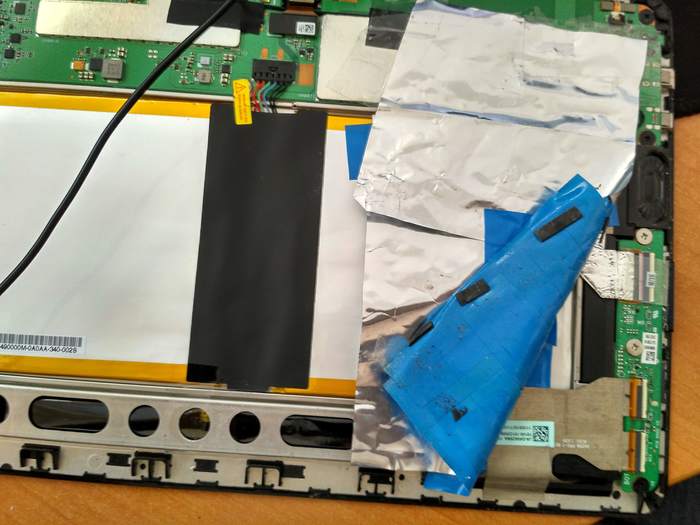

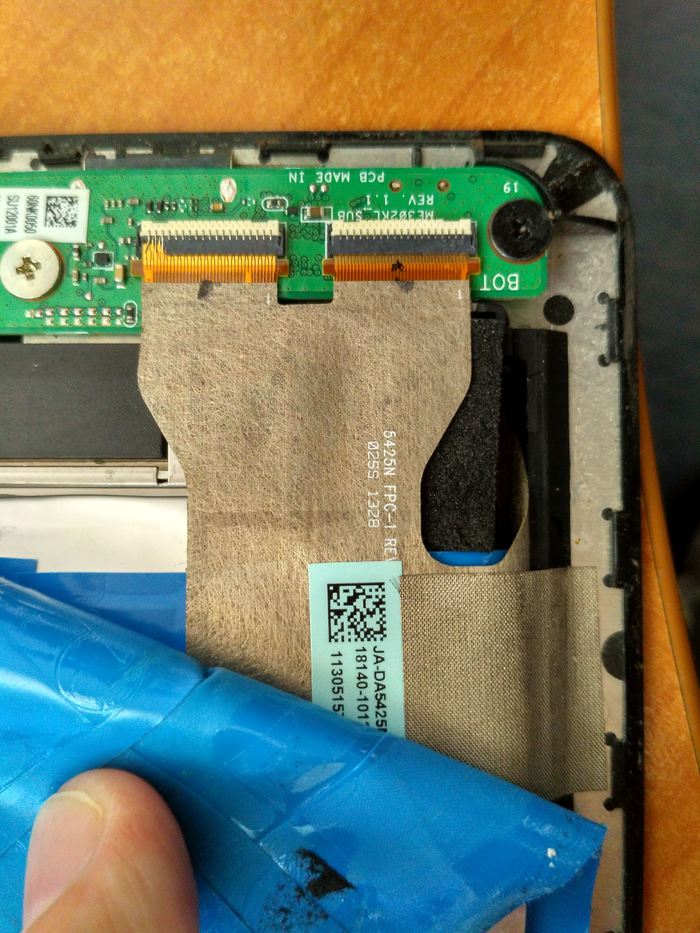

Принесли планшет ASUS на замену тачскрина, что я увидел вскрыв крышку:
Хозяева сказали, что отдавали в ремонт.
Показать полностью
5
Сообщество Ремонтёров
8 095 постов
•
44 151 подписчик
0 просмотренных постов скрыто
Видеокарта EVGA GTX1080Ti после бесплатной диагностики
Попала в руки карточка от EVGA. Владелец рассказал, что работала на рабочем столе нормально, а в играх бывало падала в чёрный экран. Он отнёс её в сервисный центр. Там "провели диагностику" и выдали что неисправен видеочип. Поскольку диагностика бесплатная, то карту просто отдали владельцу.
Но странность в том, что после "диагностики" изображение видеокарта выводить перестала совсем.
Я в таких случаях, после всяких диагностик и копаний "специалистами" неизвестной квалификации, стараюсь разбирать аппарат в присутствии владельца. Чтобы в случае если там последствия ковыряний оказываются не совместимы с жизнью, я не остался последним виноватым.
Внешне карта выглядела вполне здоровой:
И вот что я увидел когда разобрал карту прямо при владельце:
"Бесплатные диагносты" просто сняли видеочип. Причем довольно варварски.
Что было дальше с диагностами я не знаю, но владелец был настроен весьма решительно)
Показать полностью
4
Ремонт смарт-ключа для Mercedes E200 CGI W212
Обратился ко мне человек за помощью. Его клиент купил хороший автомобиль, а ездить не может - поломался единственный сматр-ключ. Тут дорога к диллеру конечно, но дорога эта дальняя и долгая. А авто стоит беспомощно в гараже и даже не заводится.
Конечно же человек уже попытался сделать всё сам. Или кому-то отдал, уж не знаю... Но не получилось. До попытки ремонта ключ работал кое-как через раз, а теперь не работает совсем "даже лампочка не мигает".
Чтож, разбираюсь. Вот сама плата смарт-ключа. Видно что из-под BGA микросхемы вылезли шарики и сама она стоит криво.
Убираю всё лишнее и готовлю плату к снятию микросхемы
Микросхема снята. И вот что под ней:
Видно что пара пятаков вырваны. Остальное выглядит терпимо.
А вот снятая микросхема со слипшимися шариками и остатками оторванных пятаков с платы
Кроме прочего, на самой микросхеме вырван один пятак.
Восстанавливаю.
Пятак микросхемы восстановлен. Можно накатывать шарики. Использую диаметр 0,45мм свинцовосодержащие и выставляю ручками. Таких трафаретов у меня в мастерской нет.
Теперь можно устанавливать микросхему на место
По косвенным признакам - наличию индикации на брелке при нажатии кнопок, убеждаюсь что оно теперь живое.
Заказчик дал обратную связь что всё заработало.
Показать полностью
9
Samsung 1200i
Доброго времени суток, уважаемые пикабушники!
Зашел мне сегодня на ремонт TA 1200i, глубокоуважаемые внучары поставили бабушке пароль, тем самым лишили ее любимого средства связи. Ну что, будем помогать.
Вот такой телефончик

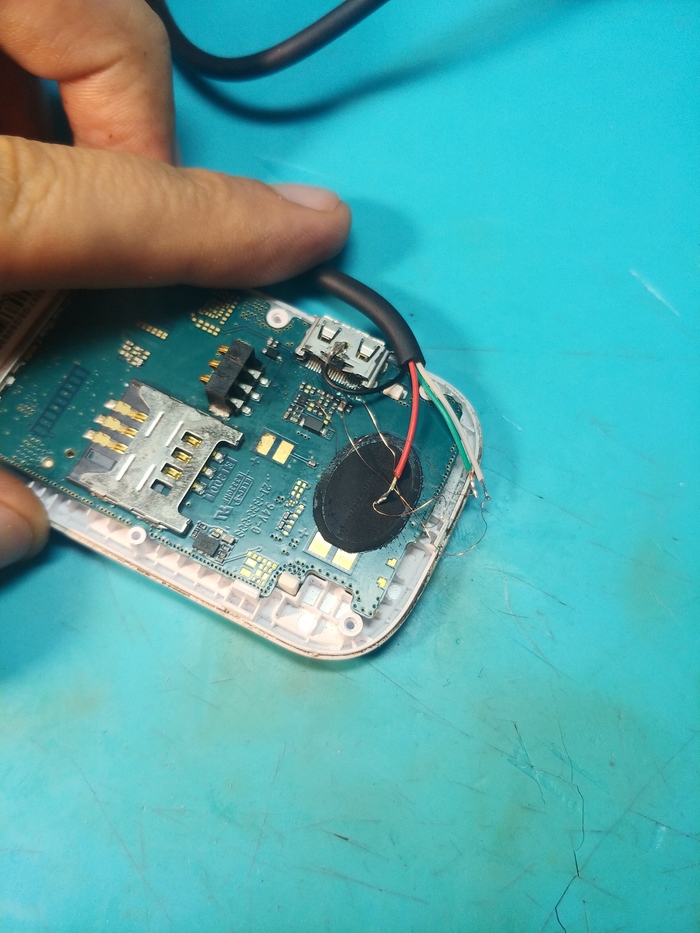

Обыскав все ящики, шнура для подключения к ПК так и не нашел, да и зачем он, если есть паяльник. Разбираем ТА, берем шнур (специально для таких целей лежит обрезанный), и паяем к гнезду. Вот так получилось

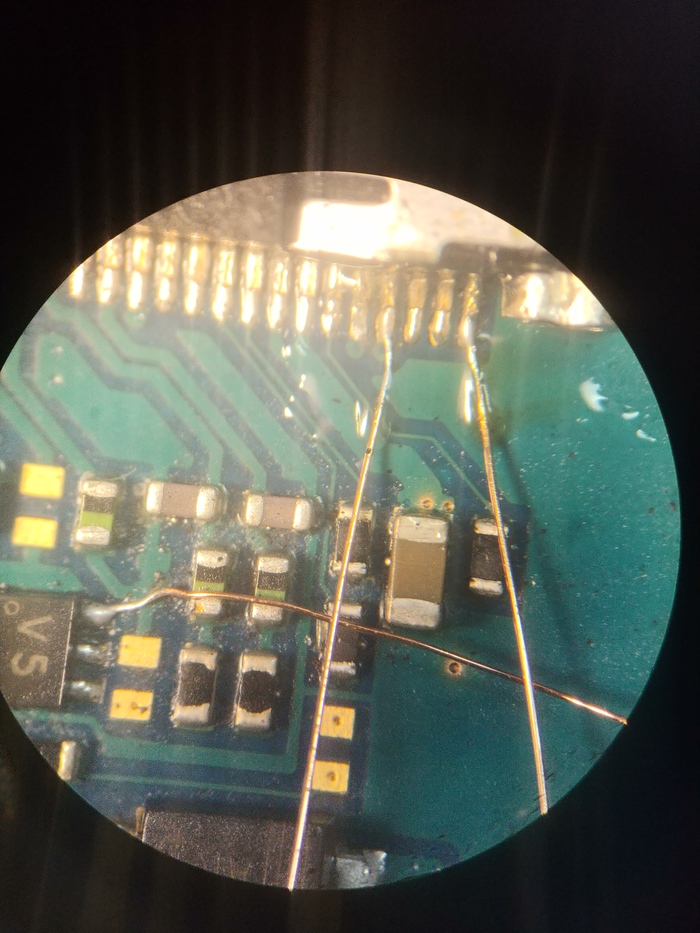

Для любителей посмотреть поближе

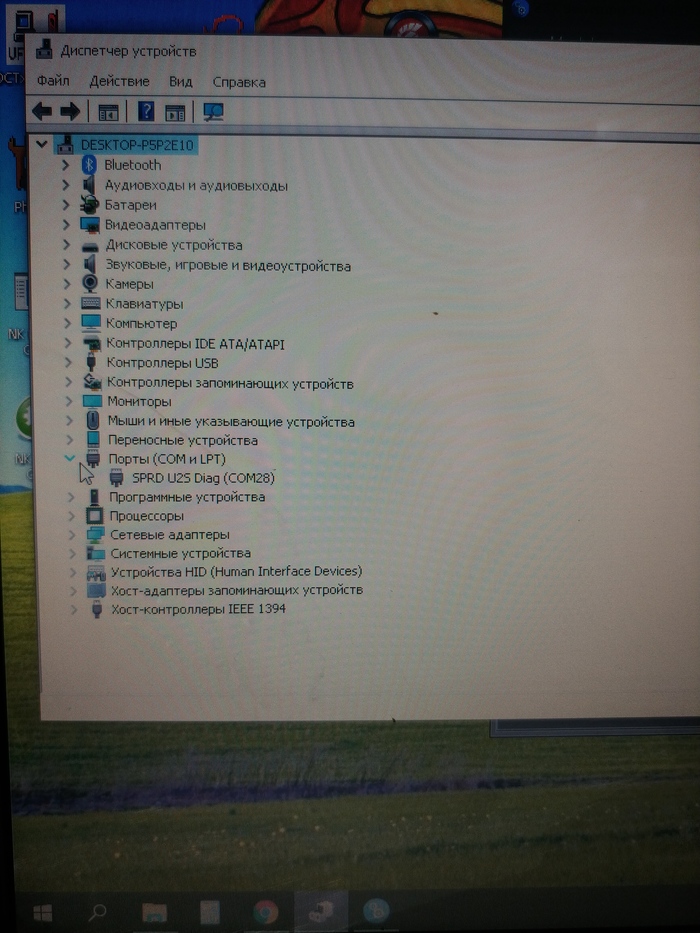

Подключаем ТА к ноутбуку, и получаем заветный sprd u2s diag

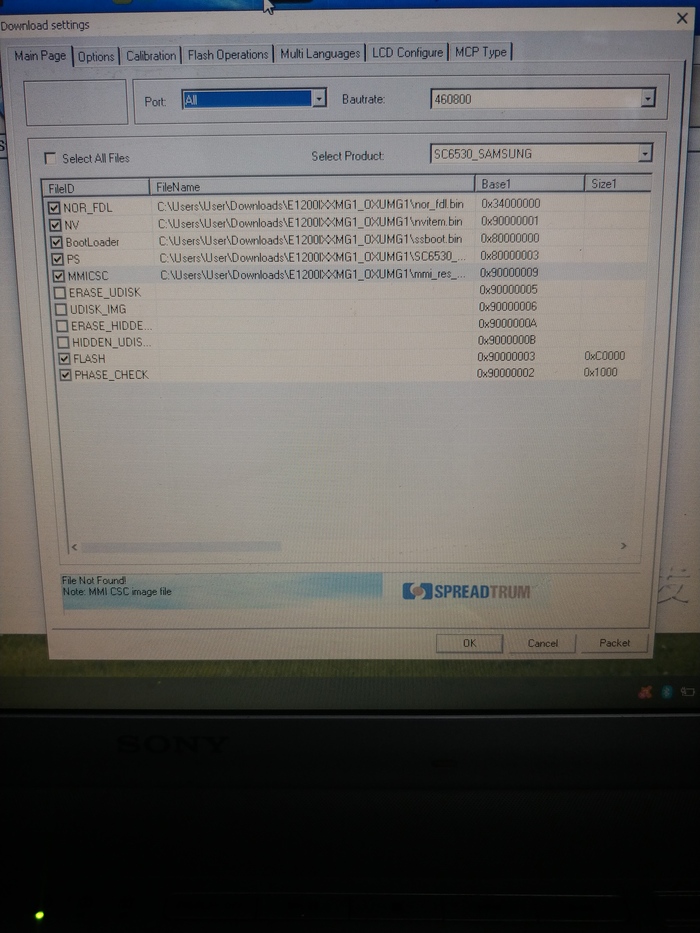

Самый "сложный" этап пройден, далее дело за техникой. Берем старый добрый ResearchDownload, добавляем файлы, прошиваем
Спустя минутку наслаждаемся результатом
Денег с бабушки не брал, чисто спортивный интерес.
PS: за качество снимков пусть краснеет компания LG со своими флагманами, а меня простите за ошибки, чукча не писатель, как говорится.
Показать полностью
6
MSI gtx 760 twin frozr и её "мёртвый" видеочип
Приветствую пикабушников. Сегодня будет быстренький ремонтик карточки от MSI.
В общем, принесли с жалобой что-то вроде "не работает, вроде греется всё, но не показывает ничего. Друг сказал, что чип отвалился ".
Ну что же, начал глядеть, что там отвалилось. И да, отвалилось, вот только не чип, а пара резюков на соплях висят. Почему они так стали висеть - тайна, покрытая мраком.
Исправляем это дело.

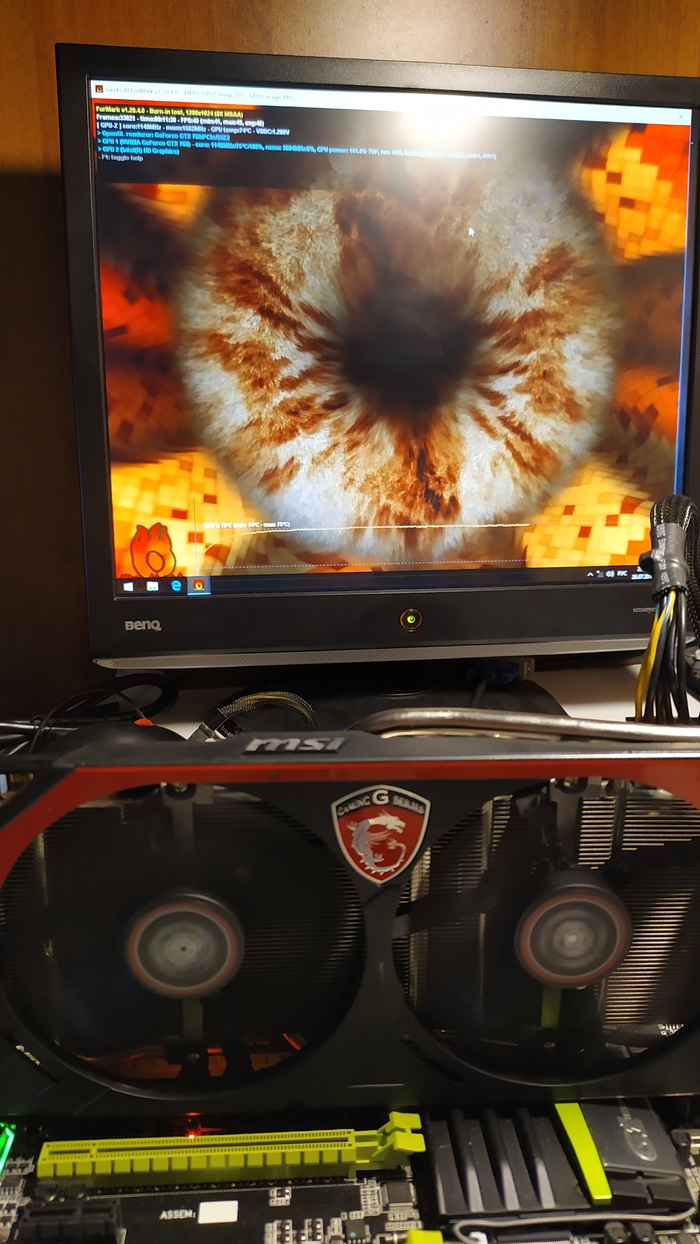

И о чудо (внезапно!) она работает дальше и уже стоит в фурмарке.
Вот и весь отвалившийся чип.
Показать полностью
2
Оживление "безнадёжного" медиаплеера iconBIT XDS1003D
Знакомый принёс посмотреть медиаплеер iconBIT XDS1003D.
Отдавал в официальный сервисный центр. Написали что запчастей нет и не будет, ничего сделать не смогут.
Ну чтож, не смогут так не смогут. Значит терять уже нечего, остаётся только брать и делать.
Разбираю аппарат. И вижу хороший прогар на плате модуля индикации.
Меряю чего там на входе питания. А там полное короткое замыкание и пробитый входной ключ.
А вот и сам индикаторный модуль. Тоже подгорел.
И действительно, найти такой индикаторный модуль в продаже сейчас вряд ли возможно. Но он не жизненно необходимый орган для данного аппарата. Поэтому можно удалить и пользоваться.
Снимать сгоревший модуль я не стал. Просто высверлил прогар, убрал питание и заизолировал повреждённое место ультрафиолетовым лаком.
Пробитый входной ключ тоже поменял на аналогичный чуть помощнее.
Короткого замыкания на входе питания теперь нет. Можно собирать аппарат
И проверять кино
Пульт дистанционного управления видит, общаться с ним можно.
Часиков теперь нет. Очень жаль...
Показать полностью
7
Не суйте ложки в мясорубку.
Если проталкивать мясо пальцем - скорее всего мясорубка не сломается.
Показать полностью
1
И такое бывает...
Если долго паять с канифолью, то можно заметить улыбающиеся выпаянные детальки.
А если еще немного подождать, они могут и зашевелиться...
ЗЫ Ни одна рабочая деталь для этого фото не пострадала.
