Доброго времени суток дорогие пикабутчане. Давно я ничего не писал, разбирал фотки набрал на пост, собственно вот.
Принес мне парень ноут Самсунг, модель я к сожалению не помню, жаловались что на ноуте работает только один из трех портов юсб.

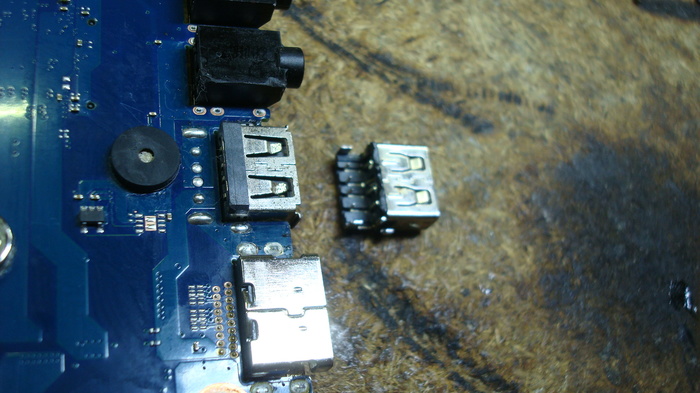

Помню только что нотик с селероном на борту, печальный такой. Меряем линии данных на юсб сразу, потому как один из разъемов выглядит вот так. Как раз линии данных выломаны.
Кто не понимает о чем речь объясню. В юсб 2.0 четыре линии, 5вольт, земля, 2 линии данных d+ d-. Если по каким то причинам в данные прилетает статика. 5 вольт, обычно убивается сам контроллер, он может быть в хабе, отдельной микрухой, или как в процах начиная с хасвеллов U, прямо в хабе которая на одной подложке с процом. т.е. вы можете запросто попасть на замену проца за кучу денег просто воткнув что то неудачно в юсб.

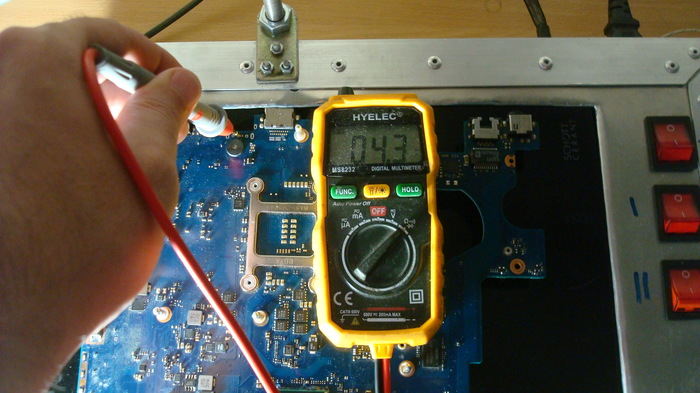

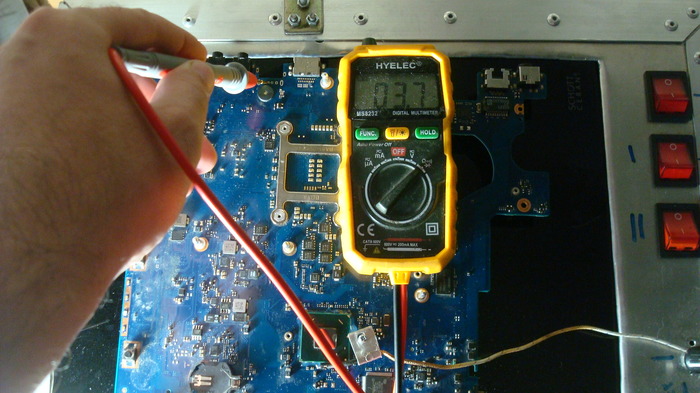

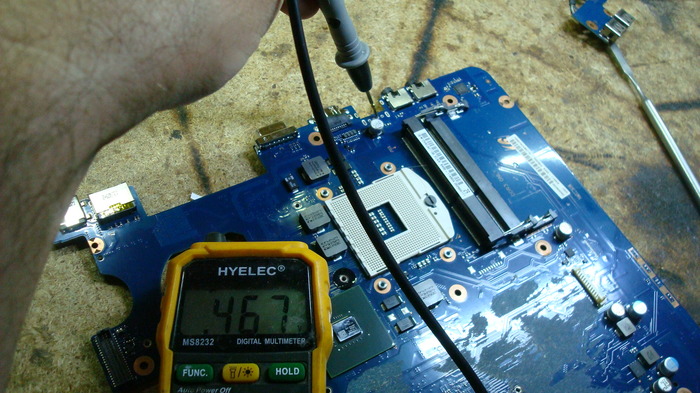

Меряем линии данных на том что искорежен
Картина печальная, на этом ноуте юсб растут из хаба, и судя по показаниям юсб домену пиздец, учитывая что не работает и еще один юсб, хотя питание на нем есть и линуу данных звонятся без перекосов.
Будем хаб менять. Но хотелось сделать человеку не просто юсб а заодно научить машинку работать не только с селеронами и пеньками, а и с линейкой core i3 i5 i7/
Прикол вот в чем, на плате стоит чипсет HM70, а он умеет только селероны и пни, с i3, i5, i7 он работает ровно пол часа, потом вырубается. Это интел так озаботился что бы юзеры купив дешевый ноут не могли его апгрейдить.

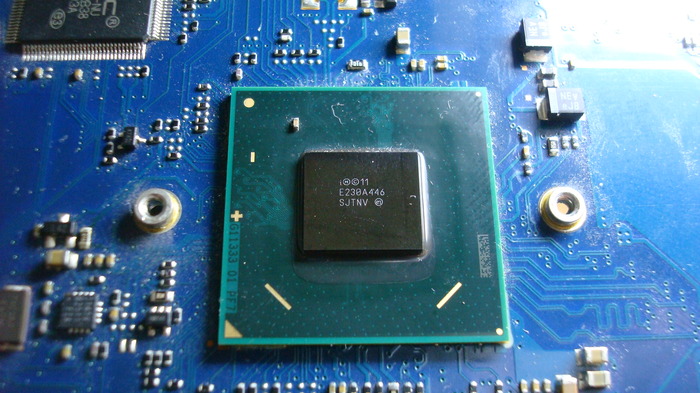

И вот он наш красавец SJTNV он же BD82HM70

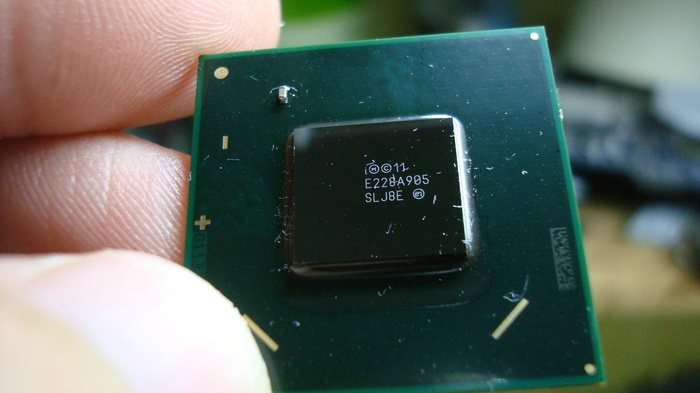

А поменять я его хочу на это SLJ8E он же BD82HM76 вся разница между ними только в отсутствии вочдога в 30 минут, можно будет тулить любые процы с оглядкой на систему питания и систему охлаждения.

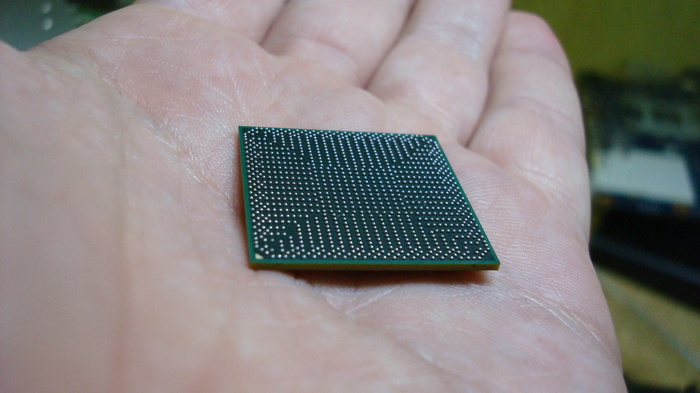

Потому накатываем HM76 шарами 0.33мм

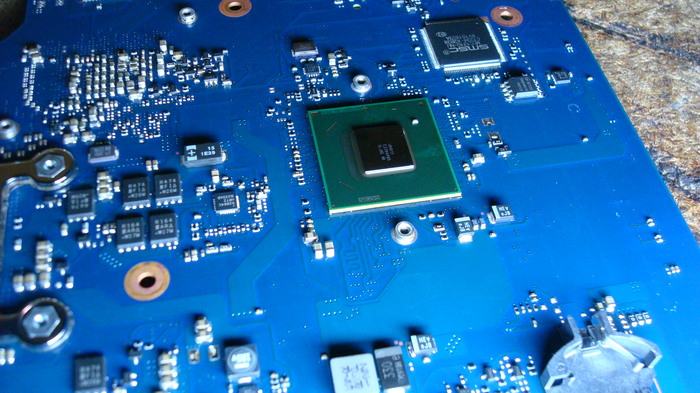

И лепим его на паяльной станции на плату, как катал, снимал, чистил, не буду писать, тут каждый пост второй такой.

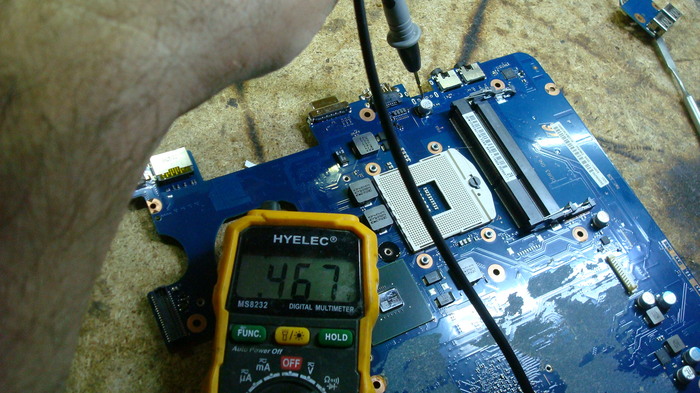

Не забываем полить биос с чистым МЕ регионом после замены, что бы не получить вырубание через 5 минут, постоянно молотящий куллер и всякие другие глюки. Меряем линии данных, вот тебе и чудо нормальное падение в пол вольта, одинаковое на двух линиях
Теперь проверяем руки, не кривые ли они, нормально ли прилепился хаб, есть ли реакция на кнопку, скидываем навесом и включаем

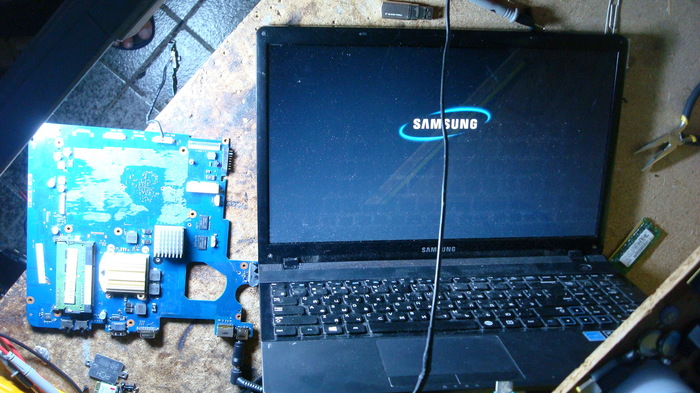

Хорошо, реакция есть, инициализация есть, картинка есть, дело за малым поставить целый юсб порт.

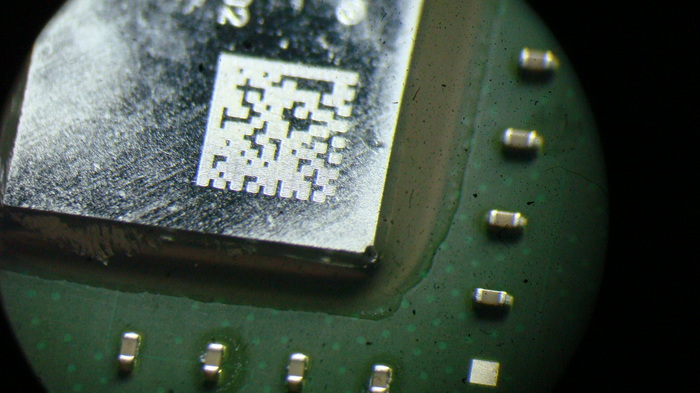

Остается ноут собрать и проверить все ли работает как надо, из хаба много всего растет. Тем более я в микроскоп видел скол на видике, и если честно до замены хаба не проверял исправен ли он, увидел сие как радиатор снял.

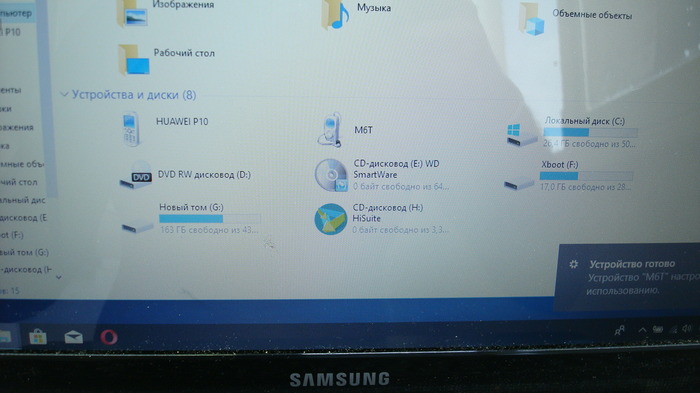

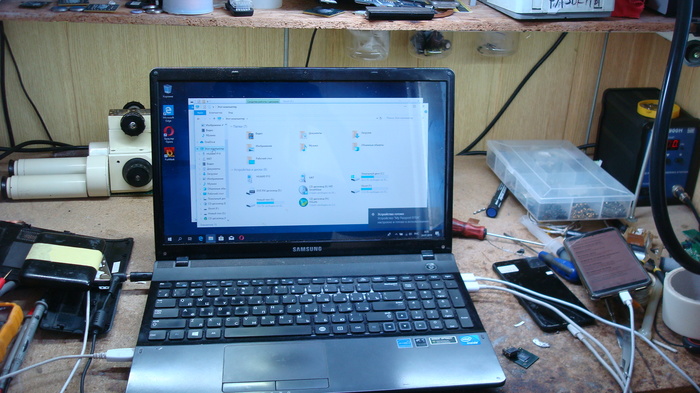

Но все оказалось хорошо, все работает, втыкаем три юсб устройства и видим что все 3 порта работают. И нв ноут теперь можно втулить i3 i5 i7 процессор и все будет нормально работать без приколов.
За сим разрешите откланяться. Поеду я в село жарить шашлыки и бухать, у нас три дня выходных.
Ответы на топ вопросов в комментах. Я из Украины, город в тэгах.
