Не-не-не - я не пропал, поперечно-строгальный потихоньку восстанавливается, просто пока особо показать - нечего: по основной работе - завал, и пока, как могу - свободными ночерами чего-то там реставрирую, коплю материал, всё такое. А пока - послушайте кратенькую историю о том, как привёз я пару тонн чугуна прямо в хату , или - читай название поста :) Итак...

Давно хотел приобрести себе взрослый токарный станок. Очень давно. Ну прямо вот совсем - очень давно, потому как возможностей "школьника" ТВ-4 - уже не хватает. И тоже - очень давно. Хотел взять 1А616, как средненькую по размерам модель, да и приглянулся он мне. Корочееее...

Сижу как-то на всем известном сайте объявлений, и вижу - продаётся 1А616 по цене практически металлолома. Вид, правда - тоже совсем металлоломный, но, во-первых - продаётся рядом со мной, не грех съездить и глянуть/помацать. И, во-вторых - кто я такой, чтобы по фото ставить диагноз? Созвонился с продавцом на следующее утро, лыжи в зубы, пердячий пар - как реактивный привод, и - попёр, попёр!

Приехал, посмотрел, пощупал. Станок и вправду оказался металлоломом, вернее сказать - лотереей: восстановить, оно, конечно, можно, но - в любых азартных играх в выигрыше остаётся только владелец казино, как известно. Скорчил я кислую рожу, сказал хозяину, мол - звиняй, я не настолько скалолаз, чтобы падать в такое ущелье да ещё без страховки, и собрался уже уходить, как хозяин берёт меня нежно под ручку, заводит за угол, и молвит - смотри, мол, добрый молодец, вот этот вот станок, ни в чём себе не отказывай - и пальчиком так тычет в него, тычет (и манит меня, манит, в красных... :) )

Увидел я это чудо, и ну давай водить вокруг него танцы ритуальные, с камланием и прочими сопутствующими телодвижениями. Щупал, дёргал, крутил, тёр ладошкой, в выхлопную трубу - дул, по колёсам - стучал, пепельницы - проверил, не забиты, должен ещё поездить, выходит. В общем - взял. 1А62, завода "Красный пролетарий". Состояние, по моему скромному мнению - ещё вполне себе живой. Другими словами - работать будет. То есть - если не захочет, то - заставим, другого выхода нет, за нами - Москва, враг - не пройдёт! Ещё поточит, курилка - после вдумчивого восстановления, конечно.

Обменял пачечку купюр на бесценное ощущение внутреннего счастья (кто скажет, что это неравноценный обмен - тьфу на вас! Тьфу на вас ещё раз!), загрузил добро в эвакуатор, и - домо - оо - ой! И вот он - уже дома, многострадалец, надёжный, как Т-34, безотказный, как кувалда, красивый, как Ален Делон (так-то я лесбиян, но из песни слов, как известно...). Ну и, чтобы особо не томить общественность - снял для вас на скорую несколько фоточек, внимайте. Кому фото - не алё, то чуть ниже - есть и видео, тапком снятое, калькулятором отрендеренное - всё для вас, мои хорошие, всё для вас!

Уже дома, под плёночкой:

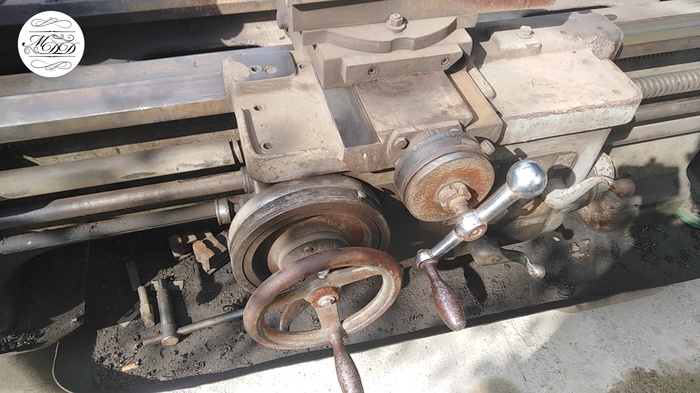

Вид на фартук:

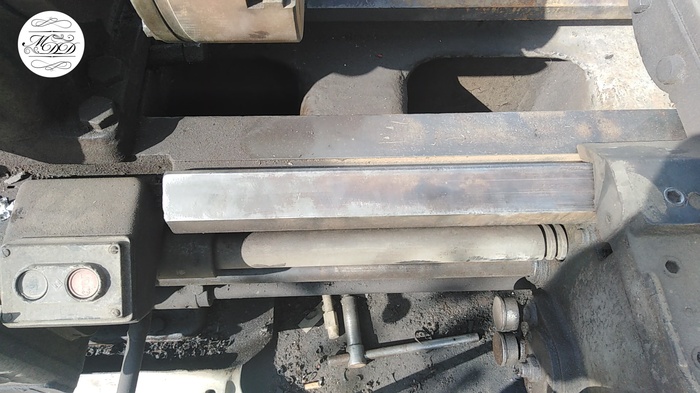

Направляйки:

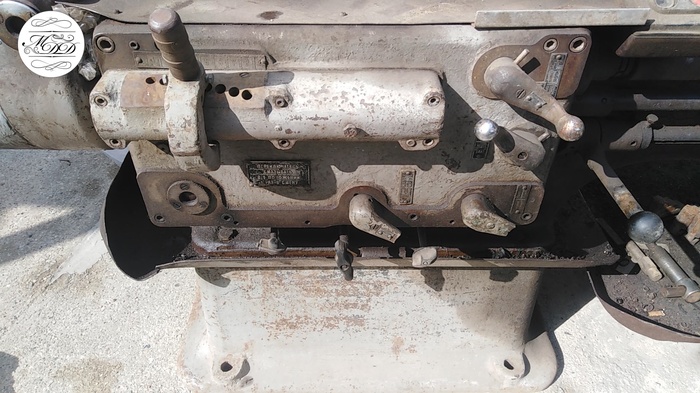

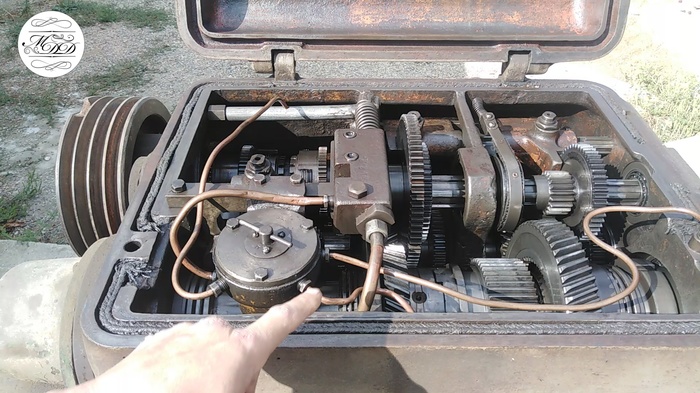

Передняя бабка - живая, всё крутится/переключается, сколотых зубьев навскидку не замечено:

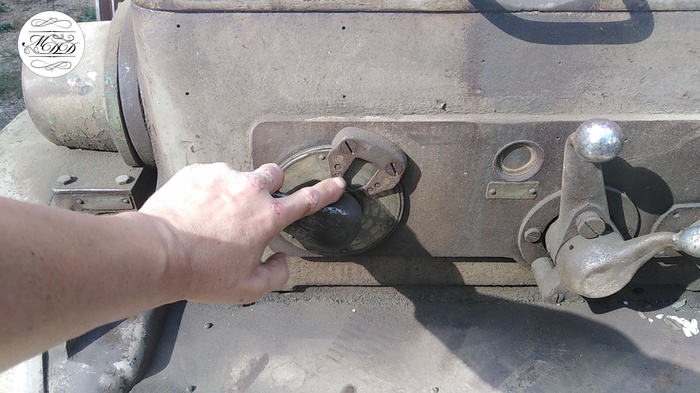

Вот тут была интересная система цветовой маркировки, от старости всё подоблезло, но это мы поправим, когда начнём восстанавливать:

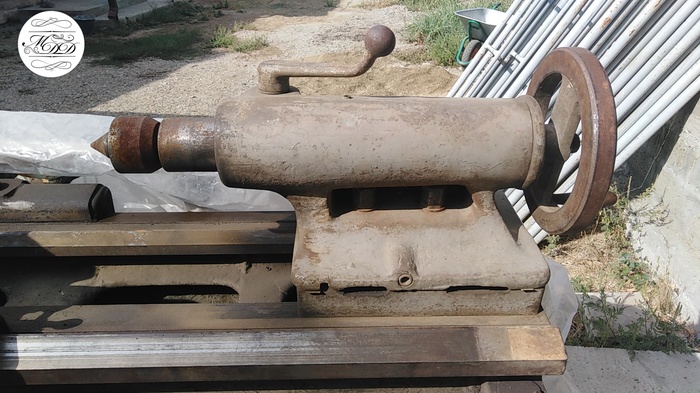

Задняя бабка - пока вот в таком виде. Видны две тоооненькие проставки (видно, капиталили, и подложили, чтобы поднять центр) - и это поправимо, Зедекс никто не отменял, тем более - ещё неизвестно, как там с суппортом. Короче - нашабрим, отшабрим, зашабрим, наклеем, выведем! Пиноль выходит, ржа - поверхностная, всё поправимо лёгкими движениями очумелых ручек:

Пару ручек обломано, но это тоже - скорее визуальный, чем рабочий, недостаток. Жить, пока не найду новые под замену - можно и так:

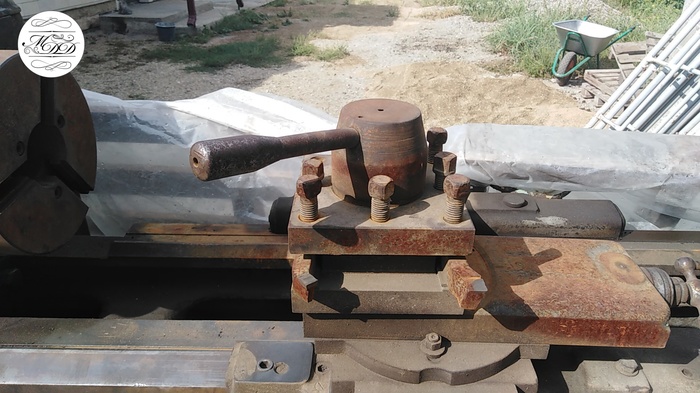

Резцедержка, конечно, не в комплекте, но ручку зажима можно будет поставить от 1К62 - думаю, подойдёт. Малая продольная - тоже отчухаем:

В целом же - доволен. Заплатил меньше двух цен металлолома, взамен получил две тонны металлолома :) Пока станок отправится на консервацию (займусь этим в ближайшие дни), потому как новая мастерская - ещё без стен (блин, почему у тебя всегда телега запряжена впереди лошади, а, Дима?). Зато теперь будет множко стимула - побыстрее сдвинуть эту гору работ с мёртвой точки.

Ну и, как водится - чуть-чуть обзорного видео:

По традиции - насыпать каждому читателю по котелочку добра из казны! И до новых встреч на поприще восстановления из пепла наследия великого и могучего!

Господа! Дамы!
Всем добрый!
Вчера принесли мне вот такой брусок за 20к:

По словам владельца: "выключился на зарядке. Отнёс в официальный сервис. Его там прошили каким то образом и вернули кирпич."
Конец истории. Официалы конечно молодцы, чуть проблема - прошиваем и плевать на данные клиента.
Ну да ладно.
Буду пробовать восстанавливать.
Ставлю на зарядку - тишина...
Подключаю к компу с зажатой кнопкой включения - тоже пусто(обычно при мертвых микросхемах памяти самсунги определяется как exynos****)
Снимаю заднюю крышку:

Отклеилась очень легко, значит вскрывали и подкидывали аккумулятор.
Запитываю плату от блока питания.

Запуска нет.
Как же эти суки тогда его прошивали?
Чет дёрнуло меня зайти в режим прошивки и да, телефон запустился.
Подзаряжаю немного вот таким образом пять минут:

И вот результат:

Хорошо. Тоже прошью.
Сразу подключаю телефон к зарядке, может всё-таки начнёт хоть что-нибудь потреблять и да - начал заряжаться.
Правда в 3 раза медленнее.
И заряжается он только в режиме прошивки. Интересно.
Через 10 минут снова потух на зарядке...
Ты чо пёс?!

А я ничо! Иди нахуй.

Контроллер разряжает аккумулятор только тогда, когда стоит на зарядке.
Ну штош. Заряжу я тебя принудительно:

Подпаиваюсь к плюсу аккумулятора и заряжаю его от блока питания сразу на плате. Быстро, удобно, бесплатно))
А всё для того, что бы при прошивке он не вырубился. Я всё-таки хочу посмотреть, остались ли там данные или официалы затёрли всё.
Скачиваю прошивку. Подключаю телефон и программатор к компу:

Выбираю сервисную многофайловую прошивку с сохранением данных и прошиваю:

Успешно прошил и он снова не включился...
Замкнутый круг.
Проверяю необходимые для запуска напряжения и выявляю следующие поломки:
Контроллер питания и заряда под замену. Оба пробиты по питанию. На линии аккумулятора 4.3в при подключенной зарядке, но если подсоединить акб, то начинает греться обе микросхемы и идёт разрядка.
Начну с основного КП. Находится он вплотную к процессору:

Тут есть риски поджарить процессор, поэтому поставлю ему дополнительное охлаждение в виде радиатора:

Всё в этом отсеке залито мягким компаундом неизвестного состава.
При температуре 150 градусов он становится очень мягким и легко отрывается. Зачищаю по кругу основной контроллер:

И снимаю его вместе с пустыми контактами:

Нахожу такой же и ошариваю его припоем:

К посадке готов))

Следом иду за контроллером заряда.
Замораживаю низ платы, подключаю телефон к зарядке без аккумулятора и вот ещё один виновник - первый разморозился от аномального нагрева:

Снимаю пробитую микросхему и подготавливаю к установке другую, снятую с донора:

Запаиваю:

И включаю телефон:

После прошивки активировал, но данных увы нет:

Всё просто)
Увидимся!

И нет, это не ребёнок. Это взрослый, после инсульта пытался позвать на помощь...

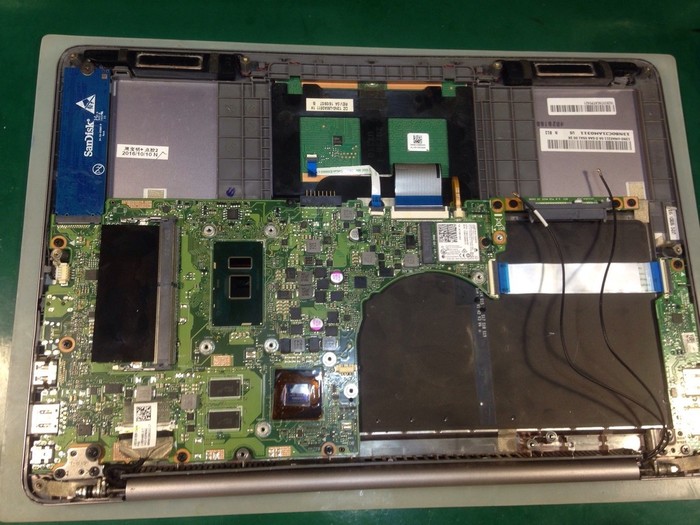

ASUS ZenBook UX410U попал ко мне из дружественного сервисного центра. Не включается совсем.
Короткого замыкания по питанию нет. При подключению к лабораторному блоку питания есть потребление 50мА.

Делаю замеры.

Типовуха с пробитыми входными ключами у асусов сразу отпала - целые.

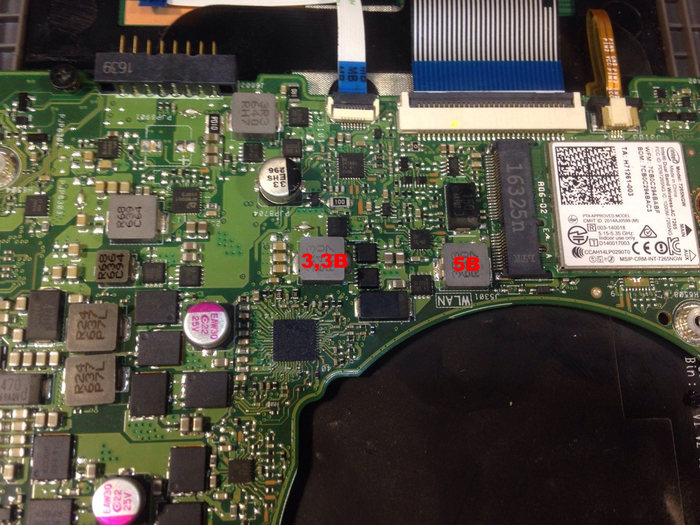

Меряю линии дежурных напряжений, и сразу нахожу что по линии 3,3В силовой дежурки сопротивление чуть больше 1 Ом. Это очень мало.

По 5В линии в районе 100 Ом - это похоже на норму.

Поднимаю дроссель 3,3В линии и убеждаюсь что заниженное сопротивление со стороны нагрузки.

Очень плохо. На этой линии находится в том числе хаб, который является в данном случае частью процессора.
Подаю после дросселя 3,3В, ограничиваю ток до 0,5А и осматриваю плату тепловизором:

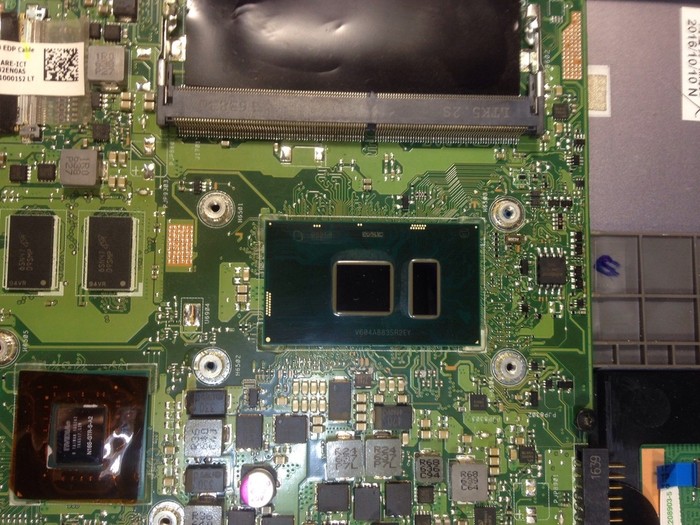

Светится как раз хабовая часть процессора SR2EY (Intel Core i5-6200U).
Ценник на эту микросхему неприлично высок. Поэтому похоже в данном случае будет меняться плата целиком - решение за СЦ.

Я во ВКонтакте

Ноутбук Packard Bell NEW91 со слов владельца перестал выводить изображение после чистки от пыли и замены термопасты.

Обычно в таких случаях чего-нибудь сбивают на плате, поэтому разбираю аппарат и осматриваю плату. Ничего сбитого и подозрительного не нахожу. Подключаю пост-карту и смотрю на поведение платы.

Инициализация останавливается на 82 коде. (Не знаю что это такое).

Меняю процессор, память - изменений никаких.

Прошиваю Bios и флешку мультиконтроллера - тоже ничего не меняется.

Заметил, что при нажатии на хаб коды иногда пробегают немного дальше 82. Но полного старта всё равно нет. Поэтому хаб нужно снимать и реболлить.

Снимаю BD82H55 хаб.

Чищу плату от остатков шаров

Реболлю микросхему хаба

Запаиваю отреболленую микросхему на место

Пора включать плату и проверять что поменялось

Теперь плата стартует. Немного подсобираю ноутбук проверяю изображение на матрице

Всё работает. Можно собирать полностью, загружать операционную систему и тестировать.

В данном случае действительно произошел отвал чипа от платы. Хотя ни одного повреждённого пятака под чипом я не обнаружил. Сам чип реболлился не очень легко, были плохо залуживаемые пятаки на подложке. Возможно проблема была в этих местах.

Почему это произошло именно после чистки ноутбука от пыли достоверно нельзя сказать. Гадать можно долго. Вероятно результат изгиба платы во время разборки.

Это наглядный пример того, что может случиться при чистке ноутбука на дому. Особенно актуально для выездных мастеров. Даже если делать всё аккуратно, "уставший" бессвинцовый припой может создать большие неприятности...
