Видеокарты от MSI очень часто бывают в ремонте. В большинстве случаев с неисправностью цепей питания. Очередная MSI RX 470 не стала исключением. Короткое замыкание по линии 12В - типовуха.

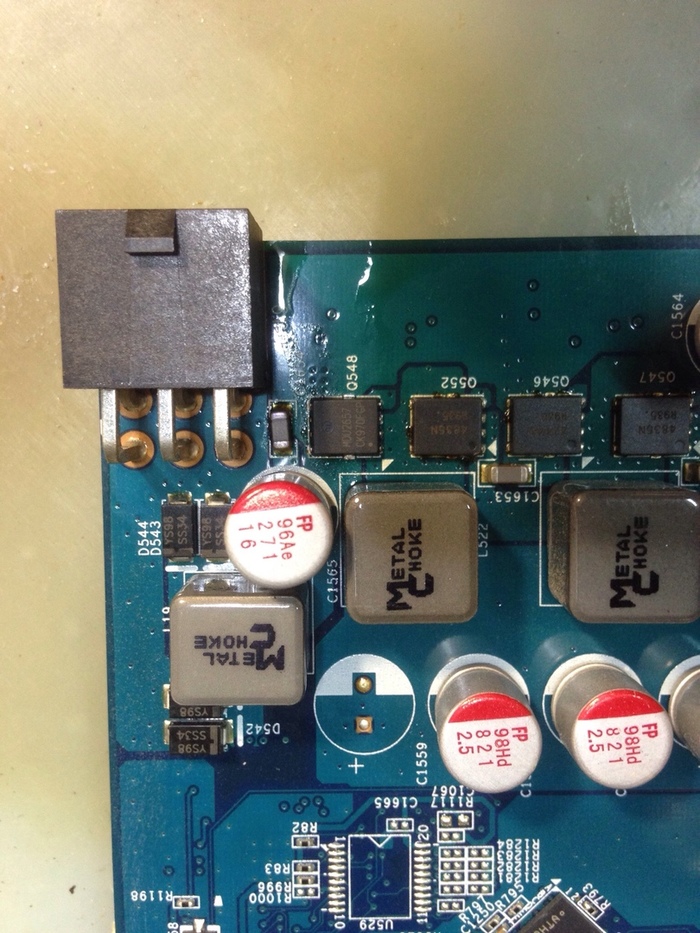

В результате диагностики оказалось что пробиты 3 двойных ключа M3816N в цепи питания видеопроцессора

Вот так выглядят

По остальным питаниям норма.

Ключи пришлось заказывать, на донорах не нашел. Пришли за пару недель. Установил вместо сгоревших.

Подключил карту к лабораторному блоку питания и убедился что все отремонтированные фазы нормально работают

Карта запустилась только с патчем драйвера и успешно прошла все тесты под нагрузкой. По всей видимости была в майнинге.

Я во ВКонтакте

Ремонт сокетов intel 115x последнее время стал на столько частой и массовой проблемой, что сталкиваюсь с этим практически ежедневно.

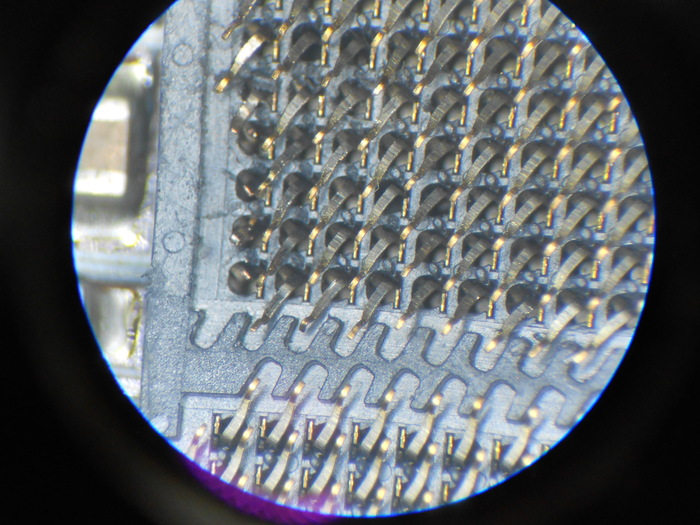

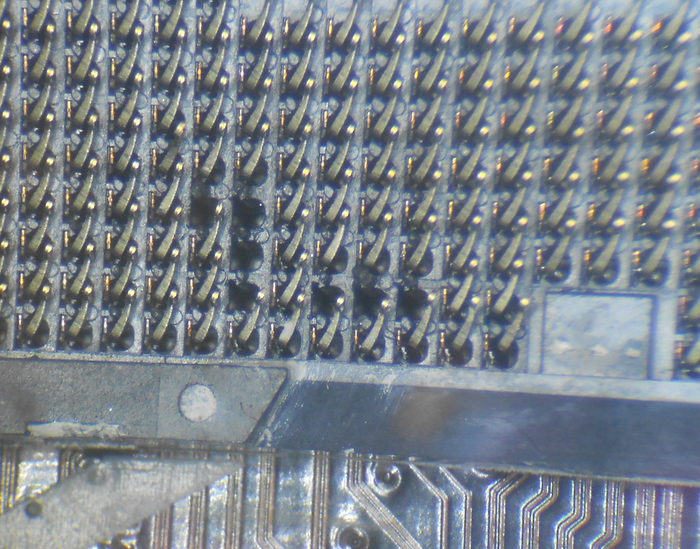

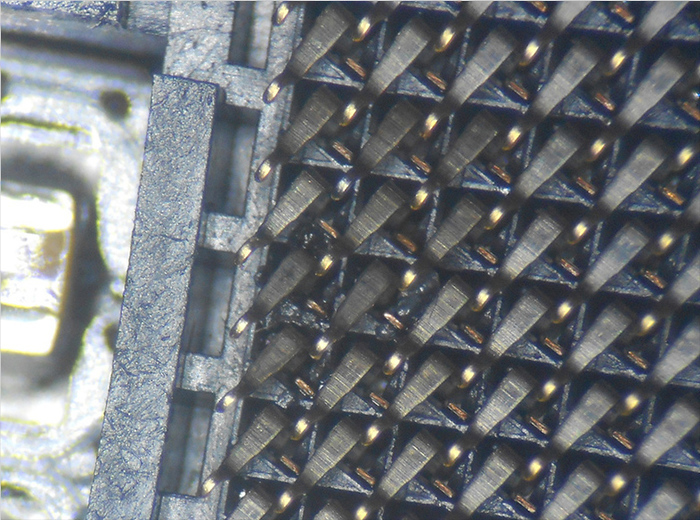

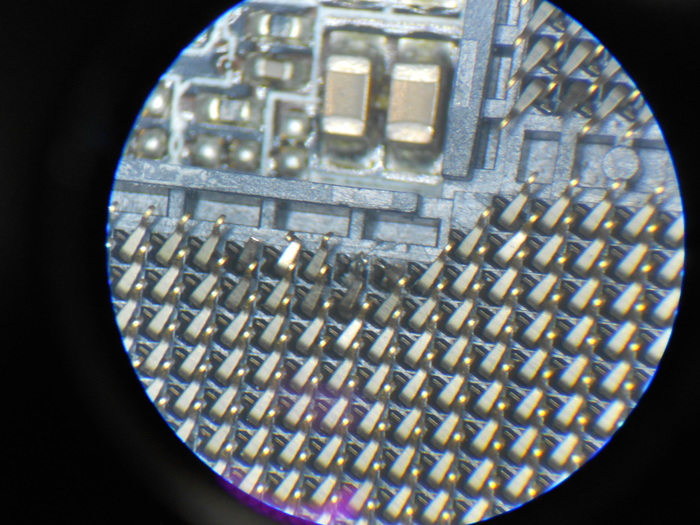

Процессоры роняют в сокет, протирают ножки тряпочкой, заливают термопастой и т.д. Умудряются вывернуть ножки в другую сторону, полностью отломать, выгнуть винтом.

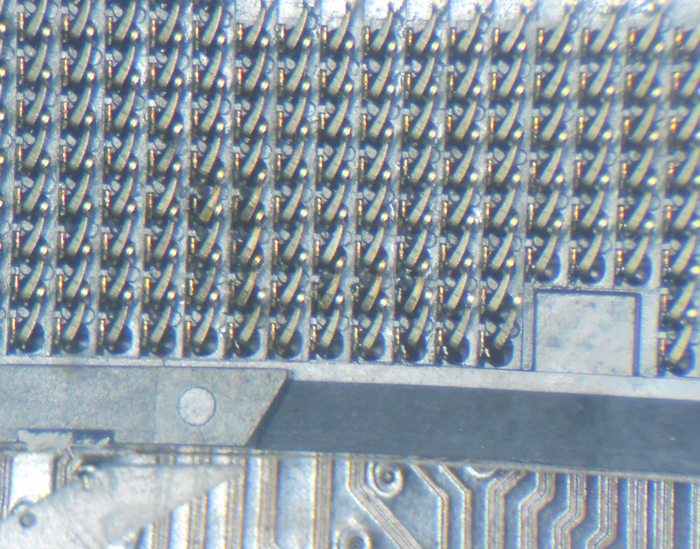

Зачастую такие повреждения никто не берётся восстанавливать, меняют сокет на новый. Это очень простой ремонт при наличии оборудования.

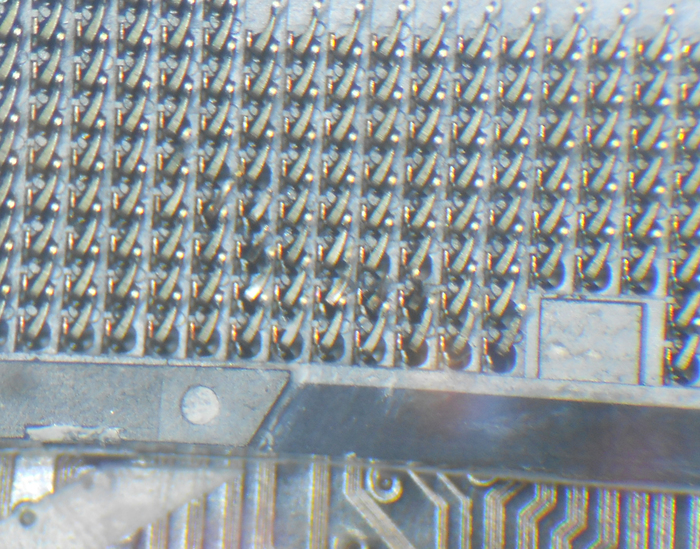

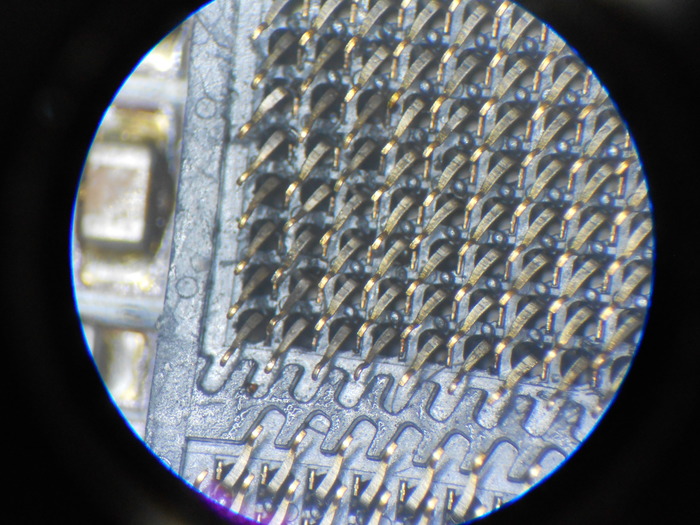

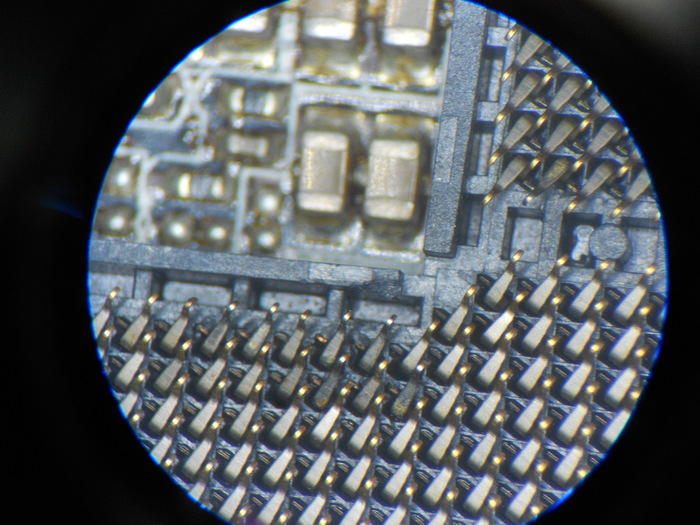

Но когда повреждено всего несколько ножек, то их можно пересадить с донора без замены сокета на новый. Процедура не сложная и вполне выполнимая при наличии микроскопа, термовоздушного фена и желания.

Есть несколько правил, которых следует придерживаться пользователям:

1. Для замены термопасты совершенно не обязательно вынимать процессор из сокета.

2. Чем меньше сокет подвергался неквалифицированным ковыряниям паяльником, тем выше шансы его восстановить без замены целиком. Если ножки уже погнуты, не пытайтесь их выправить самостоятельно - их очень легко сломать.

3. Попытка запустить материнскую плату с поврежденным сокетом может привести к выходу из строя цепей питания центрального процессора, самого процессора, чипсета, оперативной памяти и даже видеокарты.

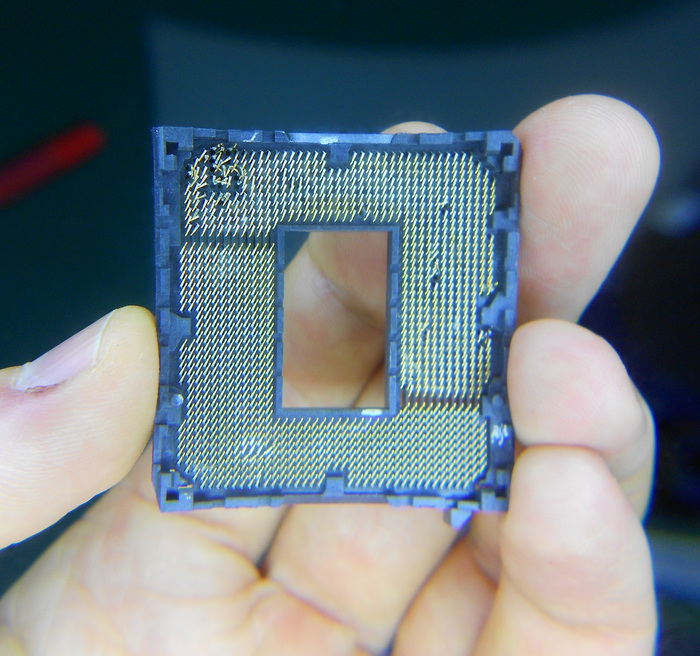

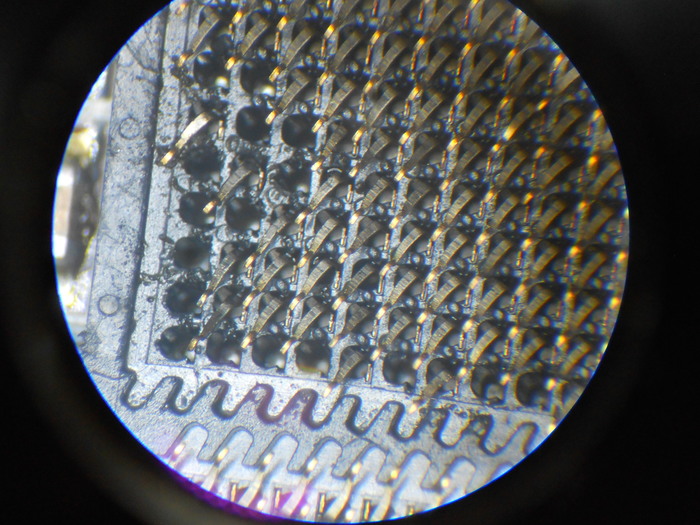

Восстановить вполне можно даже такое. Но лучше этого не допускать.

Я во ВКонтакте

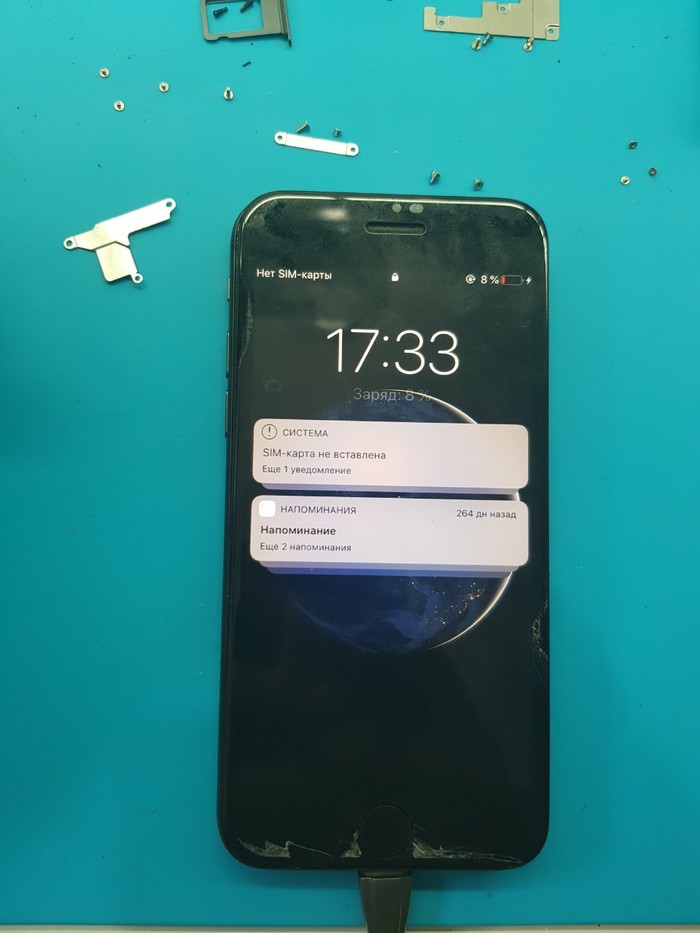

IPhone 8 не реф. Перестал включаться. Клиент часто заряжал в автомобиле от штатной беспроводной зарядки. Обычная зарядка, через провод, часто приводит телефон в негодность по очевидным причинам.
Спойлер.
Беспроводная оказалась даже опаснее.

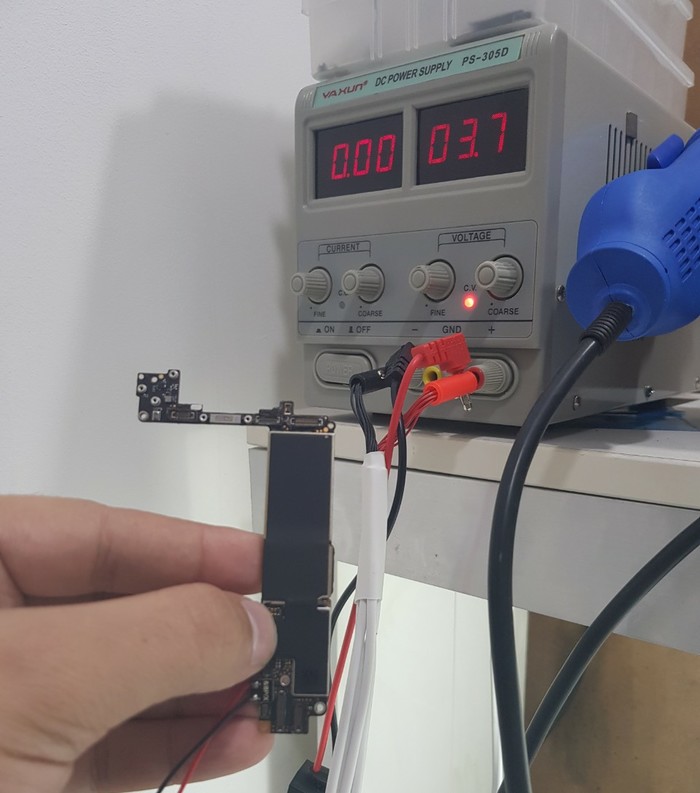

1. Разбираем, подключаем к лбп.

КЗ
2. Проводим видиоинспекцию.

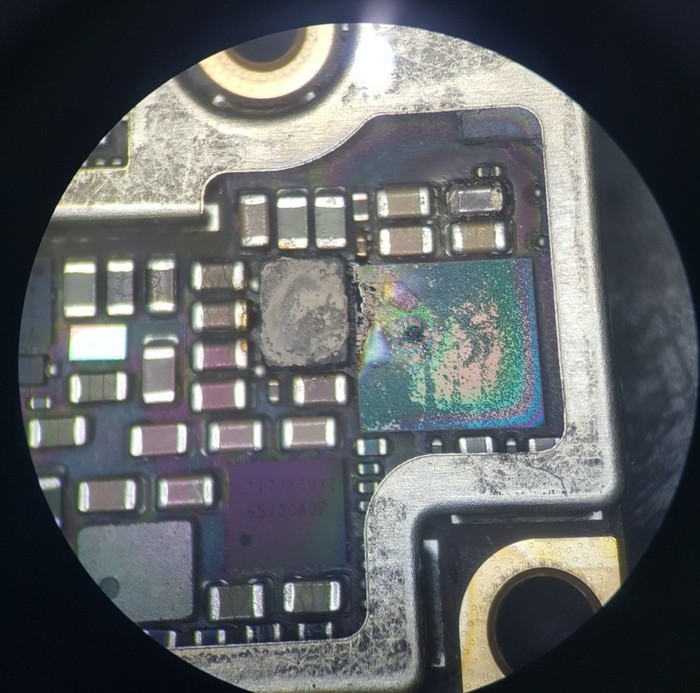

Вся плата с тыльной стороны имеет радужный оттенок, значит плата очень сильно грелась.
да так грелась что шары полезли и аудиокодек сдох, что мы и видим на фото.
3. Сдуваем м/с

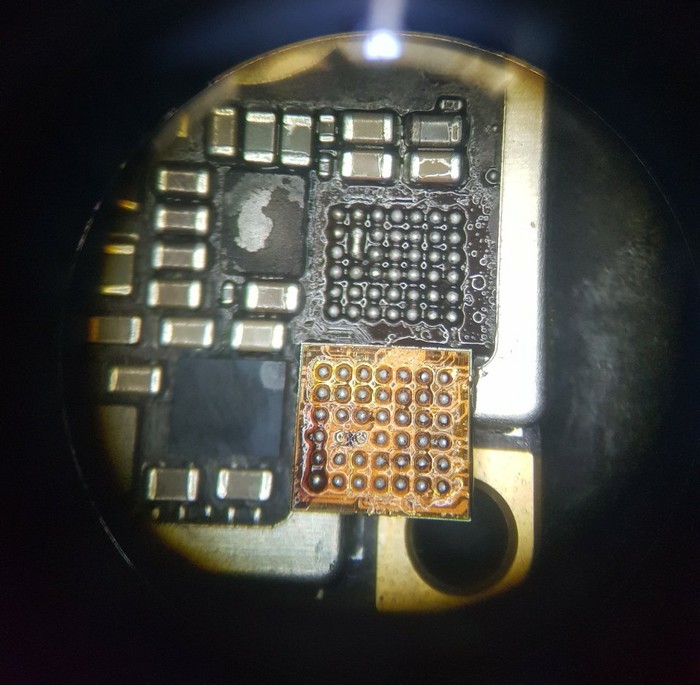

Здесь было жарко.
4. Катушку конечно тоже заменим на подходящую.

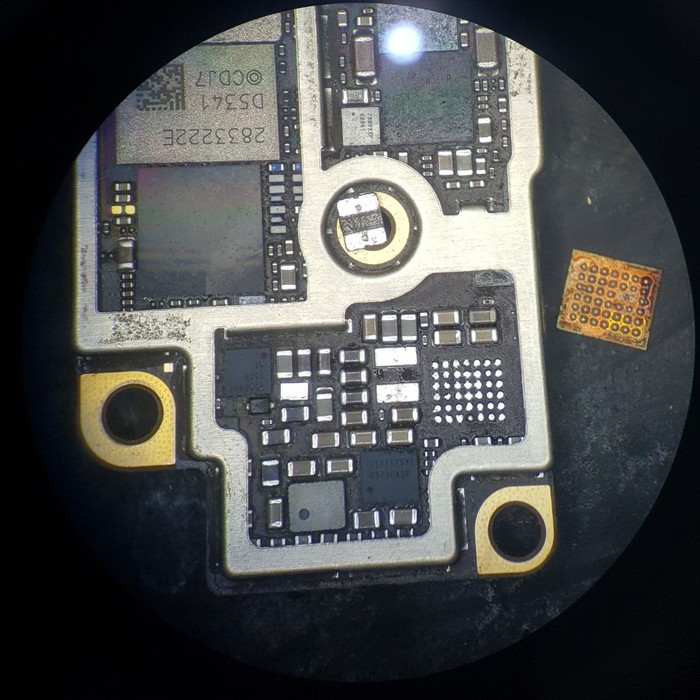

5. Устанавливаем

Не забываем дёрнуть почерневший элемент)
6. Проверяем

Готово.

8-ка ни разу не попадала в ремонт просто так пока, всегда внешние факторы были или реф.
Телефон намного надёжнее 7-ки, у которой кодек отваливается или сеть. А вы что думаете по этому поводу?

"Не включается компьютер, не крутятся вентиляторы". С такой жалобой пациент попал ко мне на рабочий стол

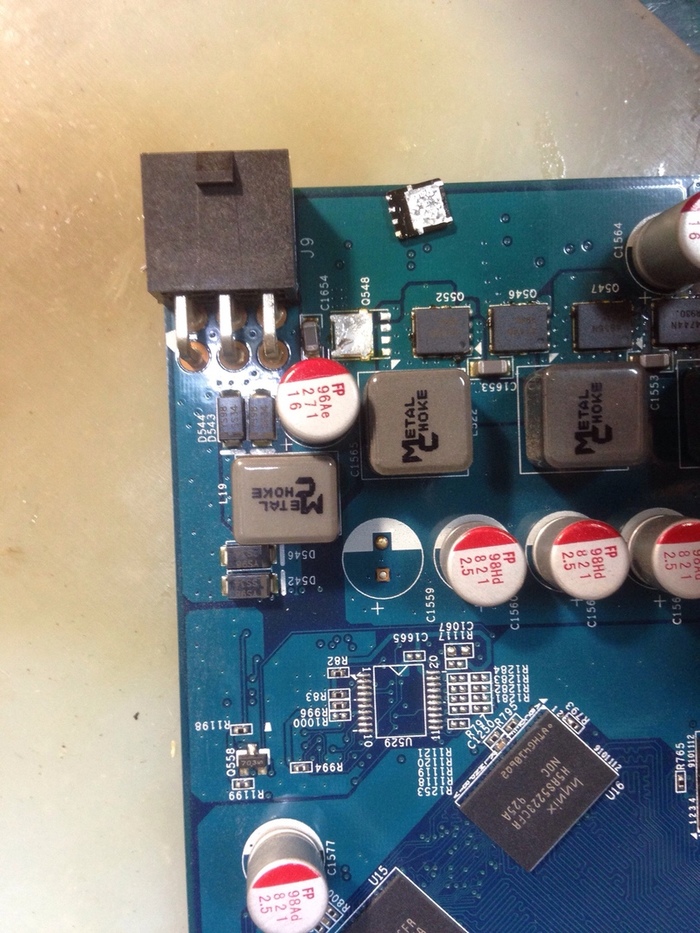

Первой же парой замеров понял что на видеокарте короткое замыкание по линии доп.питания 12В и сгоревшие предохранители по 12В возле разъёма PCI-e

Виновник короткого замыкания - ключ верхнего плеча первой фазы питания видеочипа. Находится очень просто - замером сопротивления на затворе относительно земли. Снимаю его и убеждаюсь что короткое замыкание исчезло.

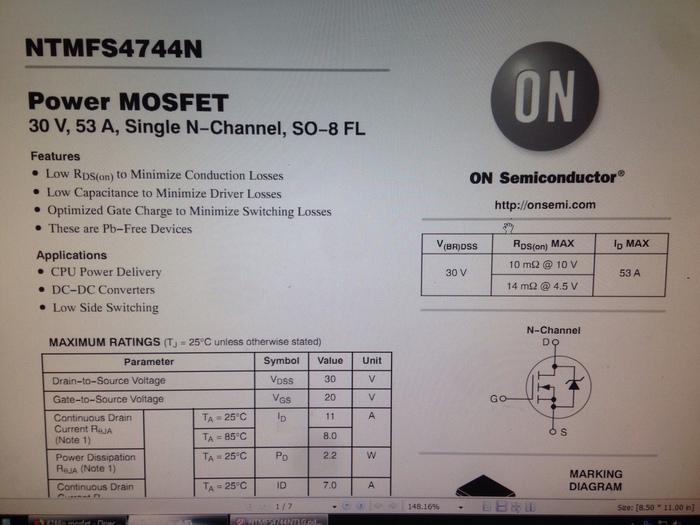

Маркировка пробитого ключа 4744N. Нахожу его даташит

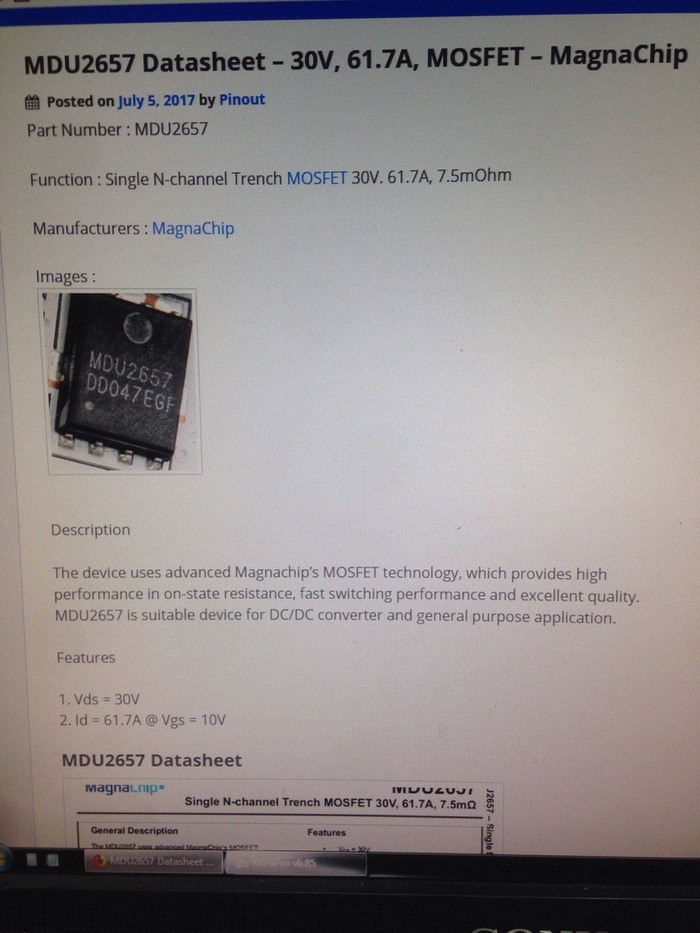

Смотрю что у меня есть ближайшее по току Id - 53А. Есть MDU2657 на ток 61,7А

Меняю пробитый ключ

Сгоревший предохранитель тоже меняю на то что есть под рукой. (Перфекционисты, просьба отвернуться и зажмуриться)

Проверяю сопротивления по всем основным линиям питания. Всё в норме.

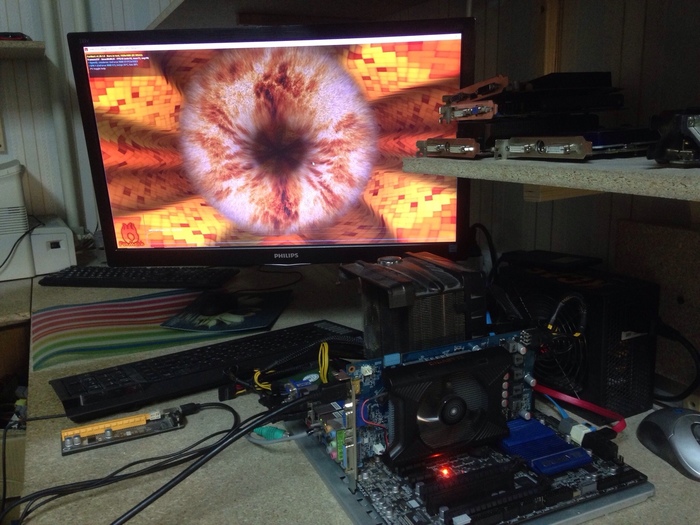

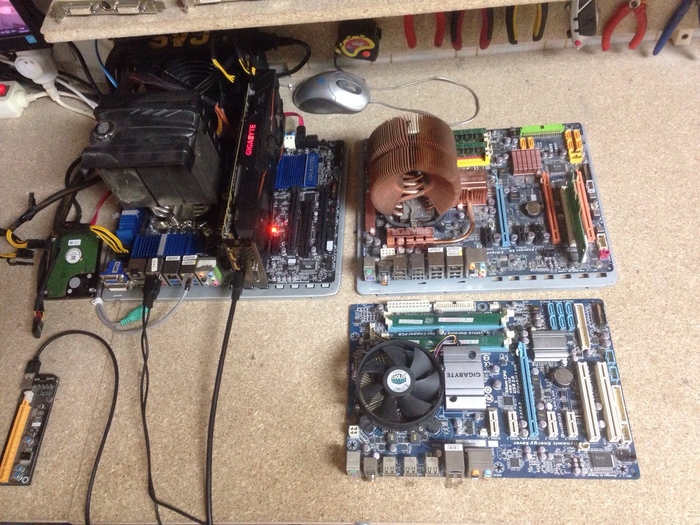

Можно пробовать подключать видеокарту к тестовому стенду. К любому из своих трёх, выбираю черненький.

Видеокарта работает

Я во ВКонтакте

Попала в руки видеокарта Gigabyte 1080, которая уже побывала в каком-то сервисном центре. Там ей поставили диагноз "проблема с контроллером питания и неисправность R58".

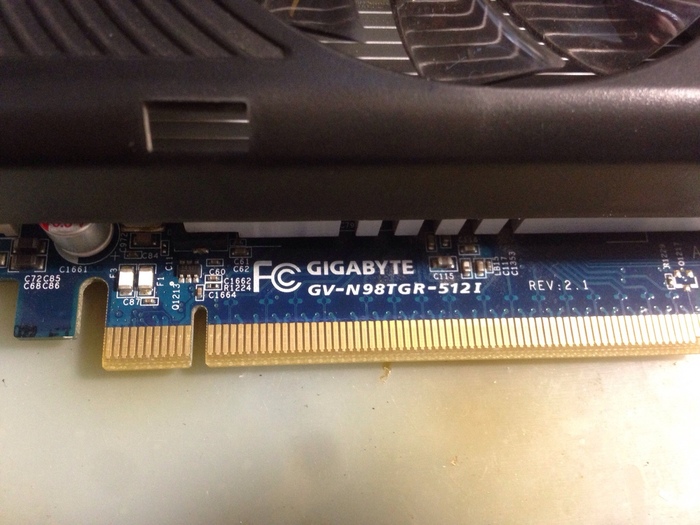

Вот эти фото после "диагностики" я получил от владельца:

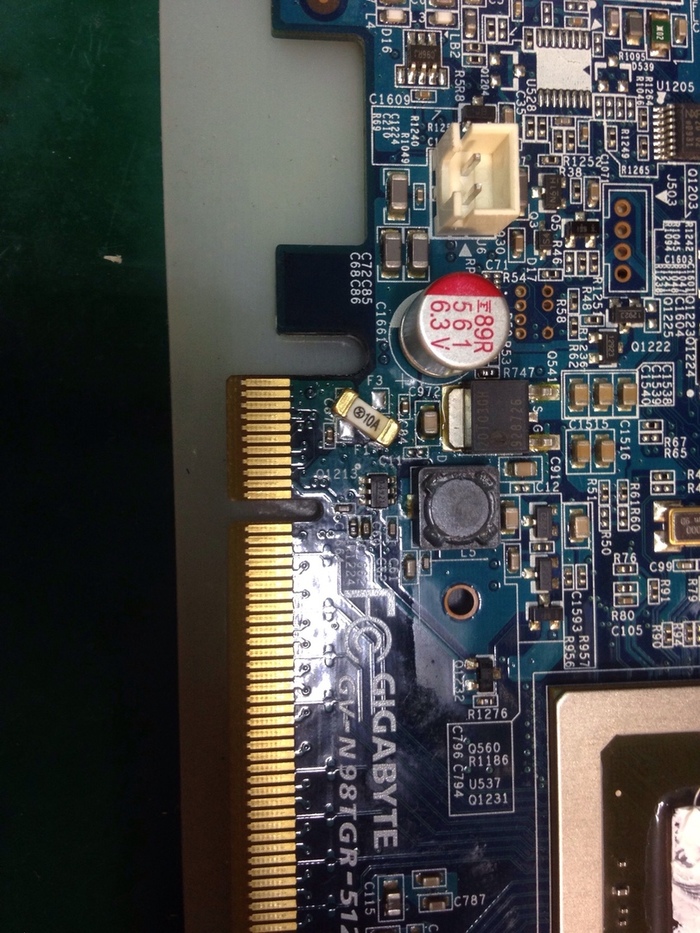

Ну, тут квалификация "специалистов" мне сразу стала ясна. R58 - это очевидно дроссель по 12В доп.питания, который поломаться ну никак не может) А что там не так с "контроллером питания" нужно разобраться. Решил что есть смысл браться и возможно карта еще подлежит ремонту (если "специалисты" ничего там не паяли).

Диагностика начинается с визуального осмотра.

Перевернул карту и понял что шим питания видеопроцессора Up9511P на всё-таки паялся. Пайка мне не понравилась, микросхема стояла криво и явно были непропаяны выводы.

Микросхему снял и понял что её паяли без предварительного залуживания выводов. Некоторые контакты конечно залудились во время пайки, но большая их часть была покрыта матовой оксидной плёнкой. Это нормально для новой микросхемы, но совсем не нормально паять новую микросхему без пролуживания контактов.

Каким-то чудом все ключи системы питания видеопроцессора при недопаяном шим-контроллере и висящих в воздухе затворах, остались целы.

Залудил все контакты микросхемы и установил её как положено.

Дальше я проверил все сопротивления по основным линиям питания. Нашел что сопротивление по линии 1,8В всего около 70 Ом. Эта линия питает так же тактовый генератор внутри видеочипа.

70 Ом очень мало. Подаю на эту линию 1,8В от лабораторного блока питания. Потребление составляет примерно 300мА. Тактильно совершенно ничего не греется. Но вот что увидел тепловизор:

На всякий случай подключил карту к лабораторному блоку питания, ограничил ток до 1,5А и сделал замеры напряжений. Карта потребляет около 1А и отсутствует напряжение питания видеопамяти.

Видеочип GP104-400-A1 всё-таки неисправен. Очевидно по линии 1,8В и была первоначальная проблема. Зачем паяли шим-контроллер питания видеопроцессора не понятно. Очень повезло что верхние ключи остались целы и 12В не ушло на видеочип. Хотя он всё равно был уже труп.

Итог - замена видеочипа. Дальнейший ремонт согласовывается и ищется донор.
