Я просто оставлю это здесь.

Всем привет! Я не так часто выкладываю свои ремонты,так как в основном они все одинаковые и не имеет смысла меряться пайкой разъемов) Сложных ремонтов в последнее время попадает ко мне в руки к сожалению мало. Но бывает так что модель телефона новая или недавно появилась на рынке и необходимо сделать самый ходовой ремонт,а как сделать не знаем(

Принесли вот такой аппарат на замену дисплея,у него поврежден дешифратор, от чего полосы по дисплею. Так как дисплей стоит как модуль в китае,решили заменить сразу все в сборе.

Данная модель разбирается просто. Отвинчиваются куча корпусных винтов и снимается станина. Плату на данной модели снимать нет необходимости,главное снять наклейки под которыми кроется шлейф модуля.

Производитель странно поступил с нижней частью платы. Тобишь если вы повредите шлейф микрофона,вибрации или бузера, будьте готовы менять дисплей, все держится на нем...

Заранее подкидываем и проверяем работоспособность нового модуля, дабы не делать 100 лишних телодвижений)

Отпаиваем вибрацию и микрофон со старого модуля и откладываем пока что в сторону. Ложим на нижний подогрев на температуру 80 китайских градусов. Я использую для этого ANSAI 918B. Аппарат стоит не дорого и свою функцию выполняет на ура. Кто задумывался что купить для данных работ за не дорого, пожалуйста, вот готовое решение.

Отклеиваем старый модуль, использую для этого пленку от защитных стекол. Зачищаем от старого клея. Я использую изопропиловый спирт. иногда можно 646 растворитель, но для начала необходимо опробовать как поведет он себя с пластиком

Вклеил новый модуль на всем известный клей В7000 и стянул резинками на время чтоб клей схватился. Заодно проверил его работу, малоли))

Пока клей схватывается и дисплей с сенсором проверен, подпаиваем на новый модуль микрофон и вибрацию

Собираем после высыхания клея аппарат и проверяем все функции.

Всем спасибо за ваше внимание. И спасибо моим 27 подписчикам за то, что остаетесь со мной)

Сделал я, тег моё заслужил)

Найти меня можно в ВК - https://vk.com/homeservicetel

Макеевка, Донецкая область

Приветствую читателей.

Сегодня пациентом будет Gigabyte RX 580 Aurus, а если точнее, то Progarus.

Владелец сказал, что уже что-то пытались ковырять на неё, но не сделали, а может и не захотели.

Вскрываем и видим такую картину, копчёная прокладка и горелая платка.

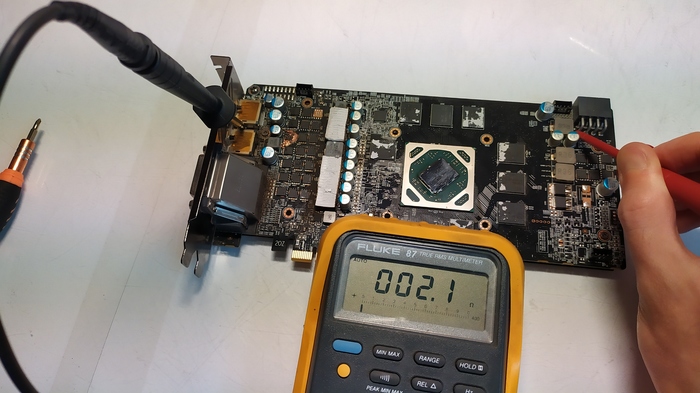

Глянем что по входу со стороны 8пин коннектора.

2.1 Ома, ну кто бы мог подумать.

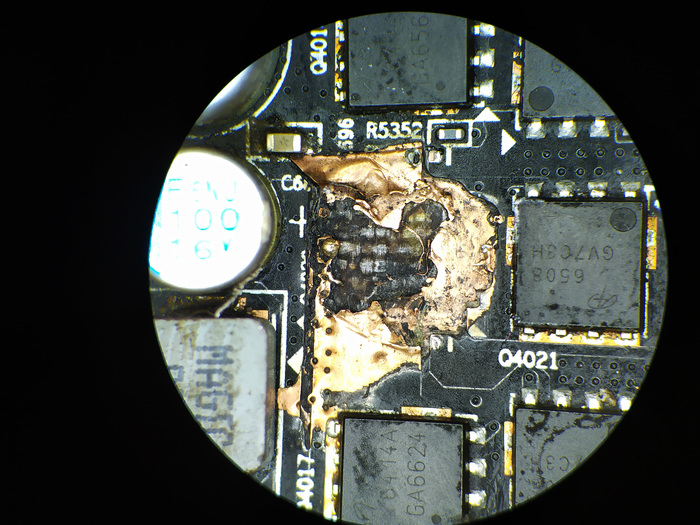

А теперь посмотрим, что там ковыряли.

Ну, похоже что-то действительно пытались сделать, не могли же остатки ключика испариться сами.

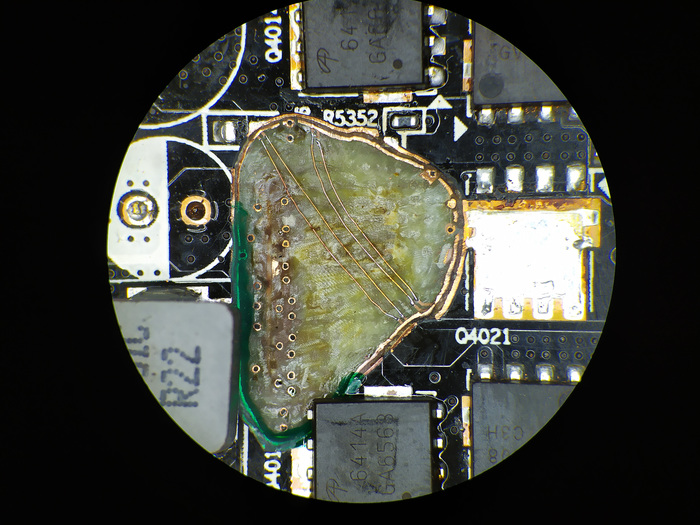

Устраняем сие несчастье. Получается как-то так

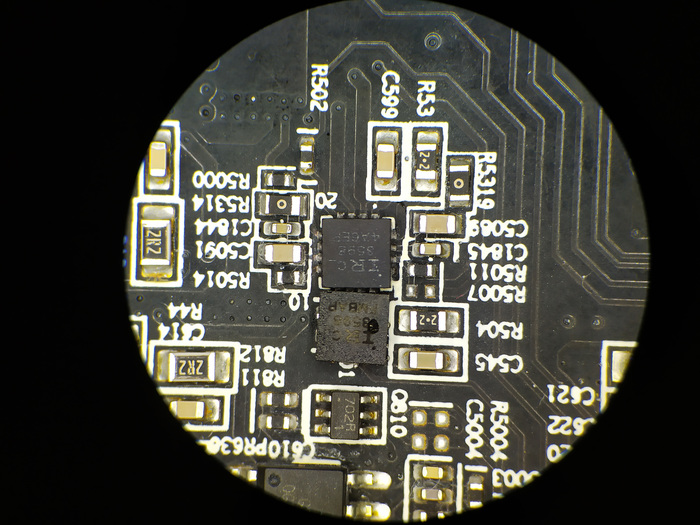

В добавок пришлось поменять даблер на тыльной стороне, а то вряд ли бы он смог работать с дыркой в самом себе.

Ну и из-за выгоревшей фазы пришлось понижать частоту ГПУ от беды, а то мало ли что опять случится. Хотя снижать до 905 МГц от изначальной частоты в 1400 (почти) было многовато, как мне потом показалось. Можно было бы и до 1100 снизить.

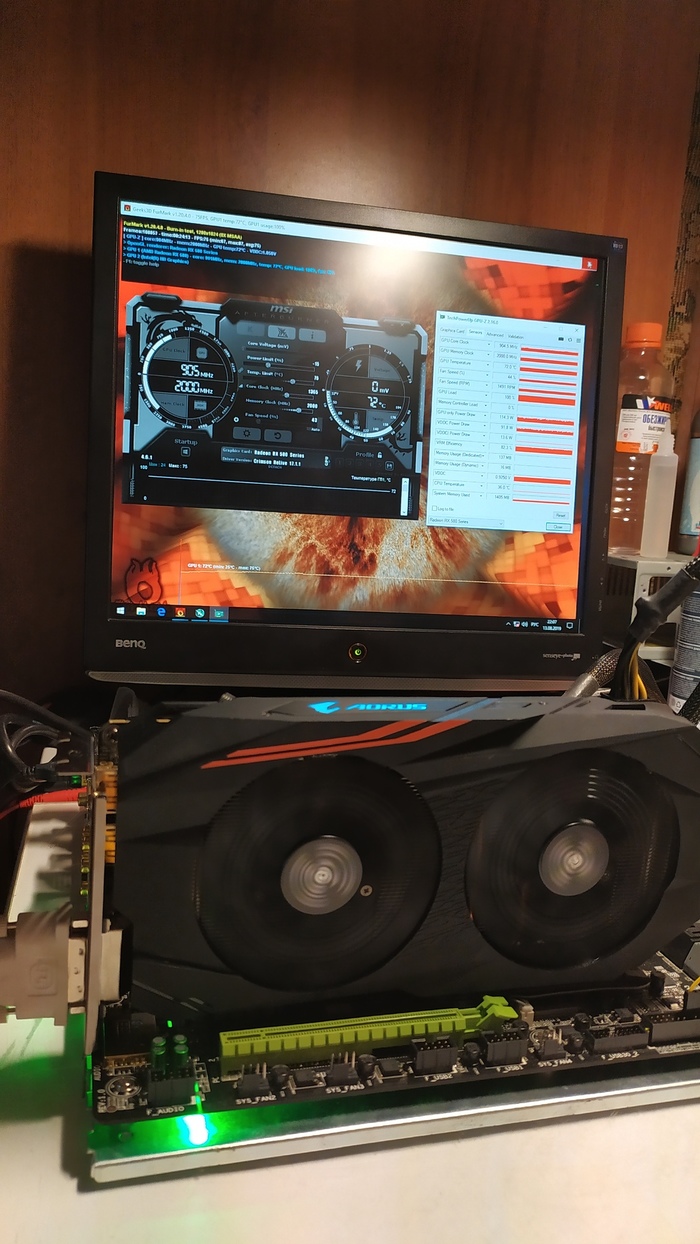

Ну и само собой фурмарк под конец всего этого.

Всем привет.
Я смартфоны никогда не ремонтировал, но тут знакомый притащил аппарат, сказал что после падения, перестал включаться.

Чисто из интереса взял в работу.
собственно сам аппарат:

У меня кроме ЛБП и мультиметра ничего нет для диагностики смартфонов, поэтому не рискую подключать зарядку от сети.
Принимаб решение сначала разобрать и посмотреть что там:

Прозвонил разъем питания на землю, вроде ничего подозрительного нет.

Затем с ЛБП подаю туда 5В и смотрю на потребление. А потребление 0.

Основные дроссели тоже прозвонил, КЗ нигде нет...принимаю решение дать питание от сети, но реакции не последовало.

Далее даю питание 5в с разъема АКБ и:

Смарт включается, но разбит дисплей.

Так же почему то мертвый АКБ.

Товарищ решил купить другой аппарат.

Это моя первая диагностика, если что сделал не так, извиняйте.

Ремонт после сервиса
У совершенно нового планшета сломался разъем, как это обычно бывает играют на зарядке.

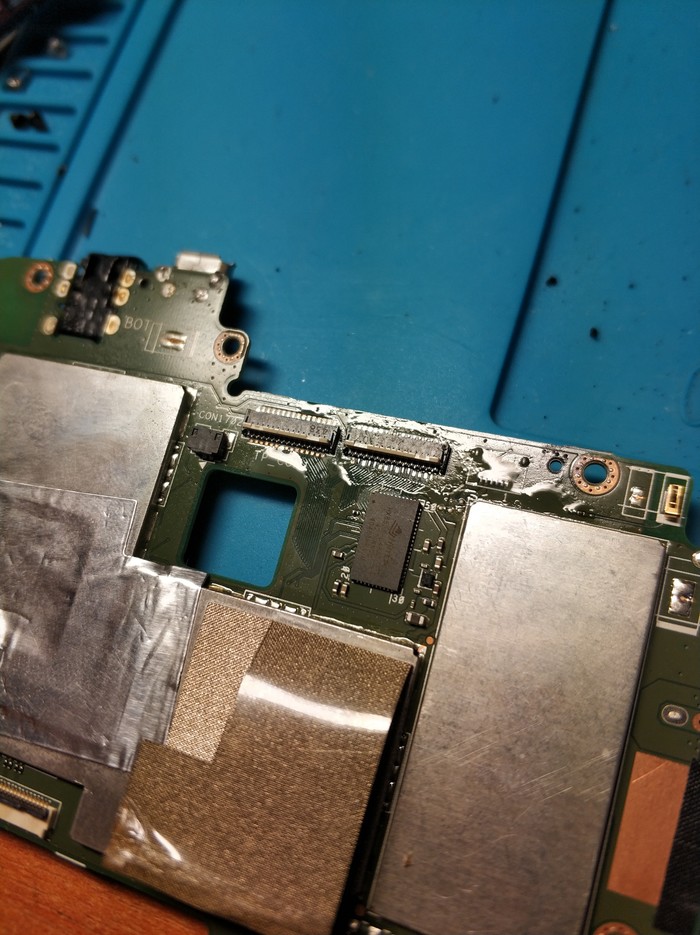

В сервисе мало того, что разъем криво запаяли( сперва я подумал ребенок сам пытался паять его), но как владелец сказал это было сделано в сервисе и как ему сказали на специальном оборудовании) так вот, при попытке заменить разъем оторвали коннектор для шлейфа тачскрина) собрали и отдали хозяину со словами -там уже ничего не сделать.
1.убираем старый, сломанный разъем

2.уходим в лес искать новый разъем
3.возвращаемся с новым и запаиваем его на предварительно подготовленное место, соблюдая температуру, в противном случае он поджарится.

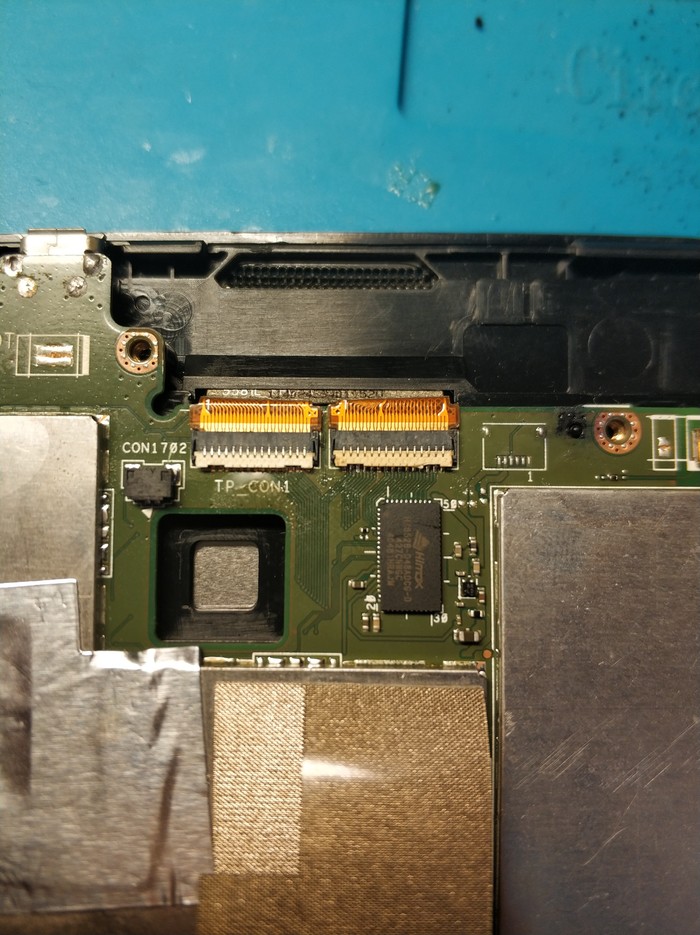

4.собираем и радуемся рабочему планшету.
Замена разъема зарядки не снял, но там принцип тот же, идти в лес искать новый разъем...
