Довольно часто ко мне несут кирпичики как к последней инстанции, где есть шанс все таки сделать или хотя бы узнать получится или нет.
Историй полно. Либо после сервисов, либо сразу после поломки. Обычно первое.
Есть телефон:
Iphone 10. Падение с 8 этажа в клумбу. Ну и естественно я не первый, кто лазил туда.
Открываю:
Ужос)
Половина шлейфов/динамиков нет. Вибро тоже "забыли" положить. Всё залеплено скотчем чтобы держалось.
Вытряхиваю все внутренности и разбираю как конструктор. Без пайки, просто перевернул и чуть постучал по столу:
XD.
Отпаянный процессор/память/модем/симлоток. Платы жёлтые, т.е перегретые намертво. Рамка с контактами оторвана по кругу, отбиты контакты на нижней плате и часть контроллеров нет.
Видимо решили сделать реболл или пересадку на новую плату.
Но что то мне подсказывает, что просто решили прожарить плату и тут что то не получилось и начали отпаивать всё подряд. Видимо искали виновника короткого замыкания. Если честно, я даже не знаю как нужно такие вещи натворить, но уже не важно. Кто это сделал не признается, да и доказать ничего не получится точно. Особенность сферы такая.
Итак.
Нужны фотки/заметки и прочие данные с телефона.
Но! Что бы восстановить данные с любого Айфона нужно его запустить в минимально рабочее состояние и ввести код-пароль. Иначе никак! Ни снятие памяти и установки её в другой телефон, ни снятие дампа и "расшифровка" его отдельно в этом не помогут. Нет. Никак.
Поэтому буду восстанавливать то, что осталось от него.
Согласовываю заранее всевозможные стоимости и намечаю план ремонта:
1. Запустить и сделать резервную копию.
2. Посмотреть на эту кучку мусора , сказать что не получится и взять за диагностику)
Но нет. Я так не арбайтен.
Итак. Есть много рисков, что это не получится:
1. Перегретый или перепутанный процессор - данных нет.
2. Перегретая или перепутанная nand память - данных нет.
3. Сколот arb - данные под вопросом, при условии, что удастся считать с неё дамп памяти и записать в новую.
3. Если не родная микросхема модема, то тут без разницы, данные можно восстановить, но сети не будет.

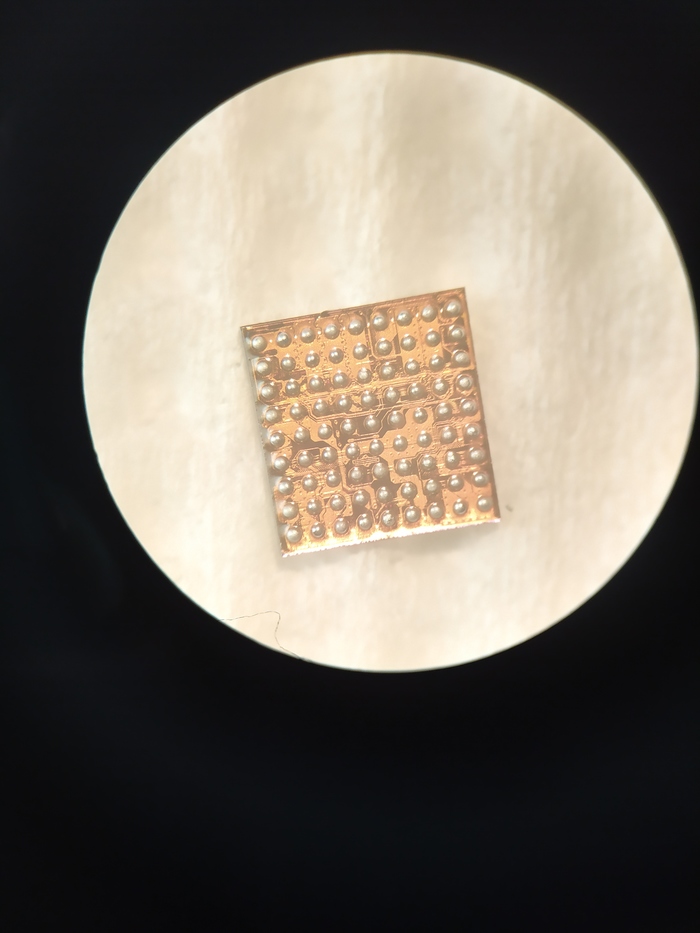

Первое что делаю, это подготавливаю процессор для установки на новую плату. Под микроскопом на нижнем подогреве счищаю старый припой и часть компаунда:
Ну тут сразу же возникло небольшое недоразумение в виде оторванной части плёночного текстолита, которая по закону ремонта обязательно замкнёт при установке процессора на плату:
Это не я сделал. Так было. Не ну серьёзно ребят, чо вы сразу то))
Ничего страшного и криминального тут нет. Убеждаюсь, что дорожки не повреждены и замазываю маской:
Беру плату-донора и снимаю с неё процессор:
Подготавливаю основные микросхемы процессор/nand/arb для пересадки на новую плату.
Для оставшихся NFC/bb_modem/eeprom/wi-fi ещё рано говорить, они не нужны для восстановления данных.
И, пока сушится маска на донорской плате (оторвал пару пятачков, нужно было восстановить и помазать там, где слезла заводская маска), через трафарет ошариваю процессор и память свежайшим низкотемпературным припоем:
Связка память-процессор для установки готовы:
Один контакт не пропаялся и хрен с ним, это дублирующий контакт уже не помню по какой линии, но не критичный, поэтому лишний раз прогревать процессор не хочется и так был прожарен и ещё неизвестна его судьба.
Проверяю сразу память на исправность. Для этого подключаю её к программатору и отправляю кусок служебной инфы для расшифровки. То, что она определилась уже хорошо:
Отправляю, жду минут 20 и получаю всю необходимую информацию в виде серийных номеров привязанного к плате оборудования. Хорошо. Перезаписываю и сразу делаю отвязку микросхемы wi-fi на будущее. Данные при этом не теряются. Делаю это для того, что бы убедится окончательно, что память живчиком))
Отпаиваю память с платы-донора и тут я перестаралси:
Подрал чуть чуть маску. Не страшно. Исправляю:
Подробнее о ремонте с памятью можно почитать тут.
После установки nand памяти ставлю процессор:
и зачищаю контакты по кругу платы.
Айпод для восстановления данных готов:
Почему айпод? Да потому что даже если плата заработает, то сети вообще не будет. Никакой. Хотя нет, обманываю. Будет wi-fi, так как я уже сделал отвязку и он будет работать с любой сторонней нижней платой. А вдруг придется через wi-fi делать резерв, так что всегда нужно смотреть на перспективу).
Собираю минимум для проверки определения живности на плате:
Жаль...
Процессор не увидел память. Возможно там, где была повреждена мною маска что то замыкает и нужно поправить это недоразумение. Arb микросхема исправна, так как я сделал её дамп сразу после снятия, так что она не причём.

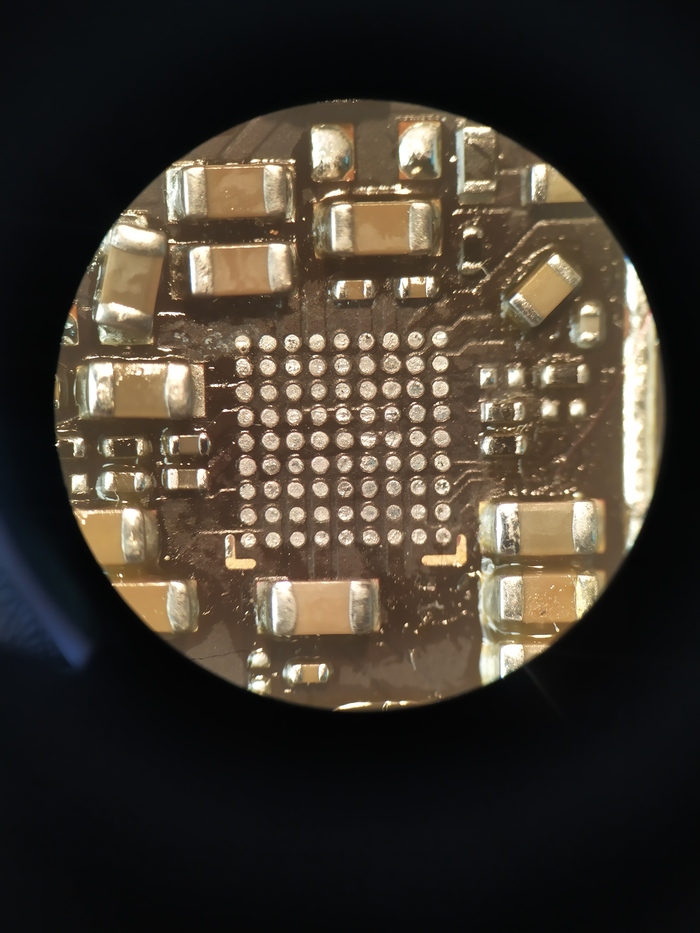

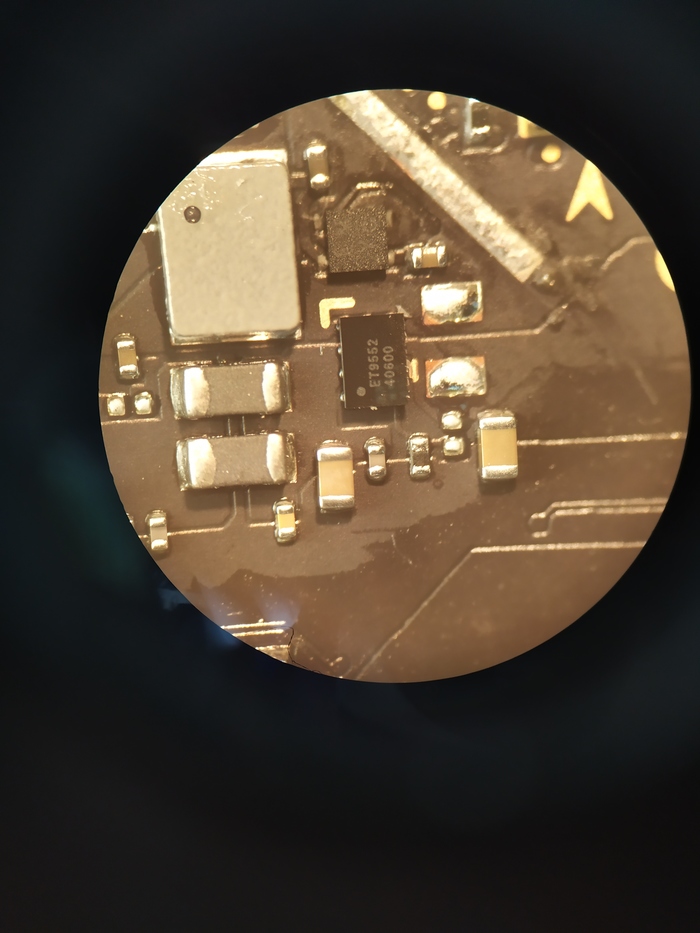

Снова снимаю микросхему памяти и замеряю все сопротивления под ней на предмет обрывов или замыканий. Нахожу на двух линиях передачи данных обрыв до процессора. Осматриваю и нахожу снесённые мною же фильтрующие конденсаторы.
Тот самый случай, когда кондюк сильно важен)

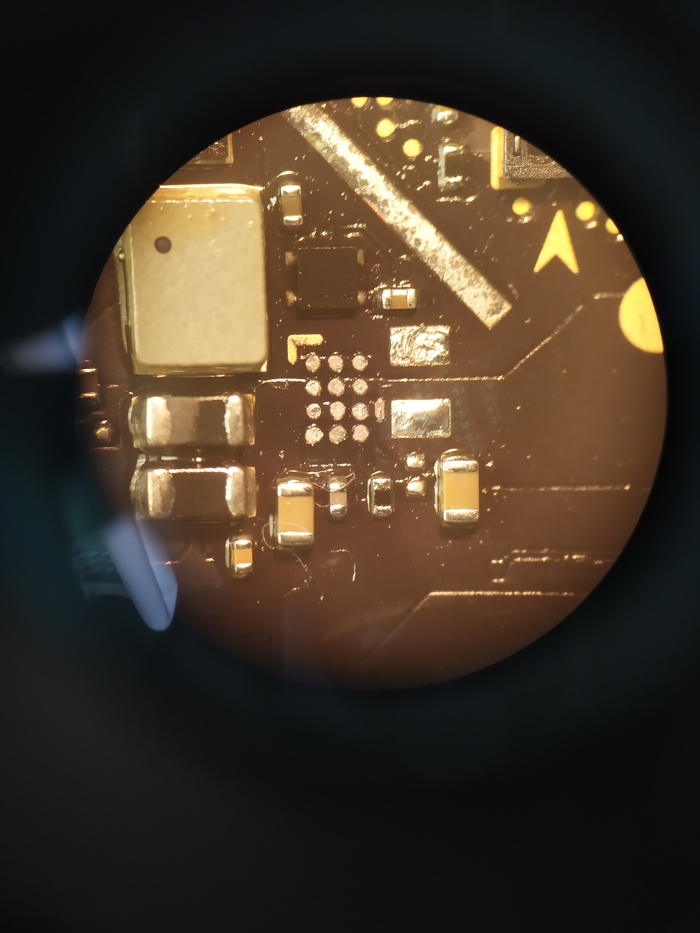

Беру их с той прожареной платы и ставлю сюда.
Снова устанавливаю память на место и прошиваю с сохранением всех данных:
Ввожу пароль и делаю резервную копию. Всё. Данные схоронены)
Звоню и радую человека.
Казалось бы всё, но клиент, как узнал, что телефон заработал, говорит что хотел бы полностью восстановить телефон для ребёнка. Ну да, а с чем детям то ещё ходить, как не десятый айфон).
Тут есть ньюанс, модем ещё не проверен и возможно дальше нет смысла возиться но досогласовываю стоимость замены и продолжаю, при чём face id уже никогда не заработает на этой плате, так как кто-то где-то потерял или недодал верхний шлейф динамика с важными сенсорами, которые так же привязаны к процессору.
Цель - восстановить не слишком дорого, хотя бы полцены от б.у телефона.
Предложил ему белый корпус с разбитой задней крышкой и б.у снятый оригинал дисплей с небольшими царапками, которые можно скрыть защитным стеклом xD.
Продолжаю ремонт, предварительно выключив функцию найти айфон (вот тут то и пригодился рабочий wi-fi). Отключаю для того, что бы после ремонта я смог активировать телефон и проверить всю периферию на работоспособность.

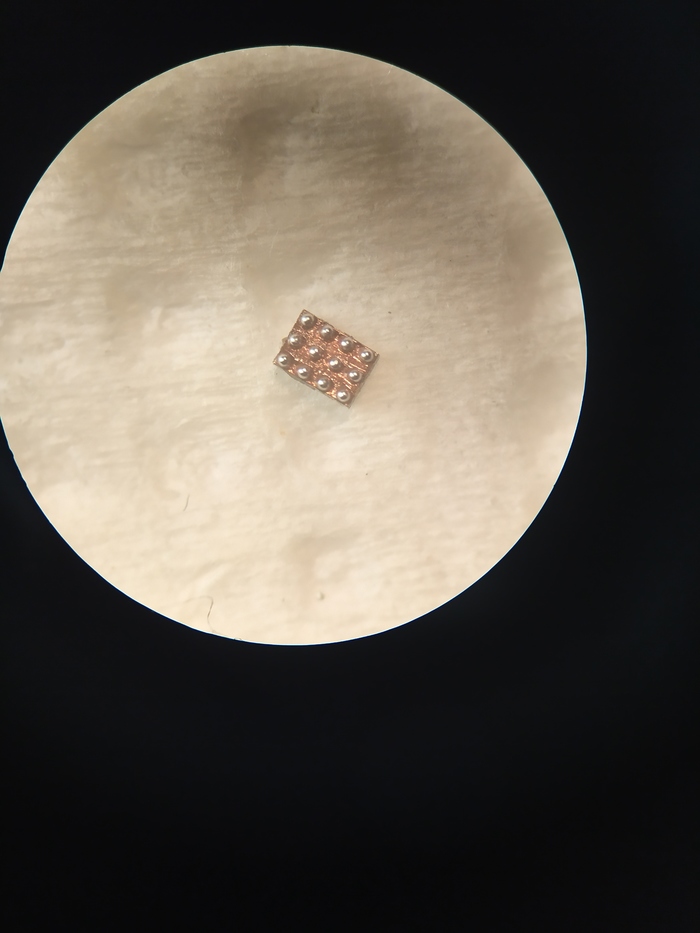

Далее ничего нового: устанавливаю модем и память модема (та самая маленькая 4х контактная микрушка) на новую плату, ошариваю среднюю рамку тем же низкотемпературным припоем, на верхней плате перепаиваю микросхему nfc модуля и готовлюсь к запайке двух плат (повторяться не буду, процессы ремонта так же есть в моих предыдущих постах):
Прошиваю начисто и активирую, что бы убедится, что вся связка из 5 микросхем работает. К ним относятся процессор+память+модем+NFC+eeprom. Если что то из них издохнет, то телефон не сможет активироваться.
Приступаю к внешнему виду телефона.
Беру уже готовый корпус с немножко разбитой задней крышкой, снимаю все внутренние шлейфы/камеры/фонарики-динамики и с помощью небольшой температуры отковыриваю заднее стекло крышки:
Вот что получается перед вклейкой задней крышки:
Следом выпиливаю изнутри ободок со стеклом камеры (она там приварена точечной сваркой к алюминиевой прослойке), приклеиваю стекло на b7000 и оставляю на день сохнуть:
На следующий день ставлю дисплей, предварительно прописав на нём true tone, который так же не будет работать, так как верхний шлейф не родной (делал на автомате типа так и надо):
Проклеиваю дисплей и полностью собираю телефон.
Вот из этой кучки мусора удалось собрать вполне себе живой телефон, за исключением украденного face id. А жаль, хотелось бы собрать фулл девайс)
Данные восстановлены на 11 айфон, а этот пойдёт ребёнку в школу ходить.
Гарантию дал, но предупредил, что если снова сильно упадёт, то весь этот ремонт развалится, хотя на счёт процессора и памяти я сомневаюсь что после удара с ними может что-то случится. Скорее сеть отвалится, как это принято на десятках))
На этом пожалуй закончу, всем здрасти (снова забыл поздороваться) и...
Увидимся))
