Корвет. 20 часов диагностики
И снова здравствуйте. Хотите неконденсаторный ремонт?) Вот, пожалуйста.
Месяц назад был пост про Корвет. Не успел он от нас уехать, как тут же поехал обратно) гарантия, чо)))
Владелец вспомнил, что при выключении аппарат сильно бУхал. Так что страшно за колонки. После нашего ремонта играет хорошо, но при выключении пугает весь дом. Сразу не сказал, забыл. Мы не проверили. Наш "косяк". Погнали.
Не проверяли мы этот момент, потому что настраивали на нагрузке, она звуков не издаёт. Да и как он может бУхать, если питания все двуполярные...
Фоток Корвета не будет. Будет немного схем.
Первое, на что мы подумали, естественно, усилитель мощности. Пошли от конца к началу, так сказать.
Вытащили, запустили от ЛБП. Всё ок, выключается ровно. Ставим обратно. Бабах) Смотрим осциллографом. До 15 В вниз, потом на 10 В вверх. И постепенно биение затухает. Это на нагрузке 4 Ом. Питающие в норме. Интересно?) Сначала да...
Причём реле защиты отключает выходы через долю секунды после выключения тумблера питания. И всё равно эта ерунда успевает на выход попасть. Проверяем реле. Оно рабочее. Обвязка тоже. Никаких пульсаций давать не может.
Анализируем дальше. Если есть всплески на выходе, значит, есть всплески и на входе. Действительно. Поменьше, но есть. Достаем предусилитель.
Тем же макаром проверяем его отдельно. Всё хорошо. Всплески-то у нас сразу по двум каналам. Так так так... Значит, что-то с питанием. Смотрим питание предусилителя двумя лучами осциллографа. Видим, что положительное питание после выключения сразу просаживается наполовину. А отрицательное плавно опускается. Ага, нашли)))

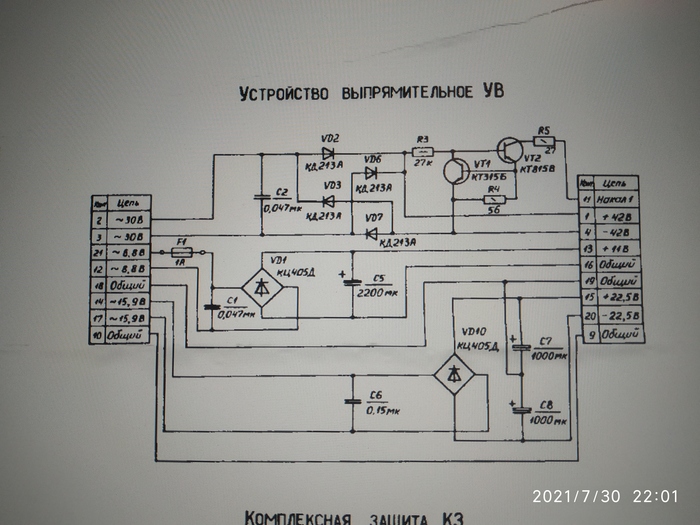

Полезем в источник
Вот они, ±22,5 В. Выпрямитель сняли, проверили, рабочий. Если поставить С7 и С8 2200 мкФ, то реле успевает сработать раньше, чем появляются всплески и колонки молчат. Но так мы вылечим симптомы. Не годится.
Поехали дальше. Ищем всех потребителей по этим цепям и поочерёдно их отключаем от питания. Виновник найден. Это корректор. Но если корректор в любом усилителе это 2-3 транзистора и фильтры, то здесь в нём можно заблудиться.

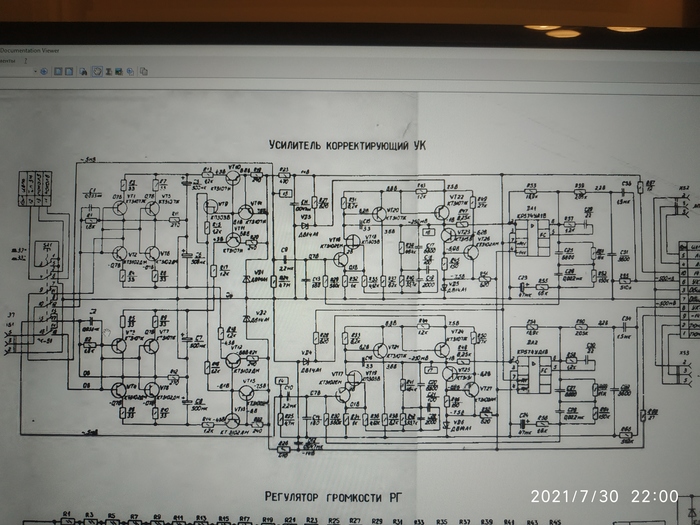

Вот он, собственно. Можно забрать у него питание и проблема исчезнет. Хозяин пластинки не слушает всё равно. Может так и сделаем?.. Нет, ищем дальше. Энтузиазма уже поубавилось.. Корректор при снятии и отдельном включении от ЛБП ел 30 мА. Ничего противозаконного не делал.
Дальше схему поделили на несколько частей, которые можно было отключать. И долго и муторно искали. В конце наткнулись на операционник. КР574УД1. Он работает. Но, если его вытащить и сигнал пустить в обход, то всё хорошо. А с ним - плохо. Причём не важно, с какого входа я беру звук, тюнер, магнитофон, звукосниматель.
Как так получилось, что он работает, а напряжение подсаживает после выключения, не знаю. В схеме их два, меняем оба. Заказали несколько "новых" с чипа (1991 г. в.). Поменяли. Всё хорошо. Бабах ушёл На всякий случай добавили ёмкости, о которых писал раньше, чтоб наверняка)) Ну новые операционники не такие уж и новые... Видео работы и выключения короткое.
На этом пока всё.
https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
Показать полностью
4
1
РЕДКАЯ Вега СИБ+Олимп 005С
Ремонтируем два аппарата - вроде бы обычный Олимп, ставший необычным, и обычную Вегу, ушатанную в ПКБ Вега Сиб.
Нужна помощь с ремонтом realme
Всем добрый день, нужна помощь, ищу прямые руки и светлую голову, которая может помочь в ремонте чудесного аппарата realme x2 pro...
Предыстория: пользовался им каждый день и иногда он выдавал мне приколы, по типу спонтанной перезагрузки. Я начал напрягаться , но надеялся на кривую прошивку (realme ui 2.0 вышла первые сборки и как по мне прошивка сыровата). И в один прекрасный момент, после того , как я поставил его на зарядку на ночь(знаю, многие так делают, но слышал , что так нельзя и это вредно и т.д) и проснувшись утром он не включается... совсем... ни фастбут и т.д. Ничего
Через тестер показывает плавающее потребление 1.6 - 1.8 ампер, 3 местных (в Москве) сервиса развели руками , сказали ничем помочь не могут , посмотрели , разобрали - ничего.. сказали был бы у тебя айфон - починили бы...
Знаю, тут сидят соображающие люди, помогите если можете
Lenovo Yoga 700-14isk перестала заряжаться, нужен совет

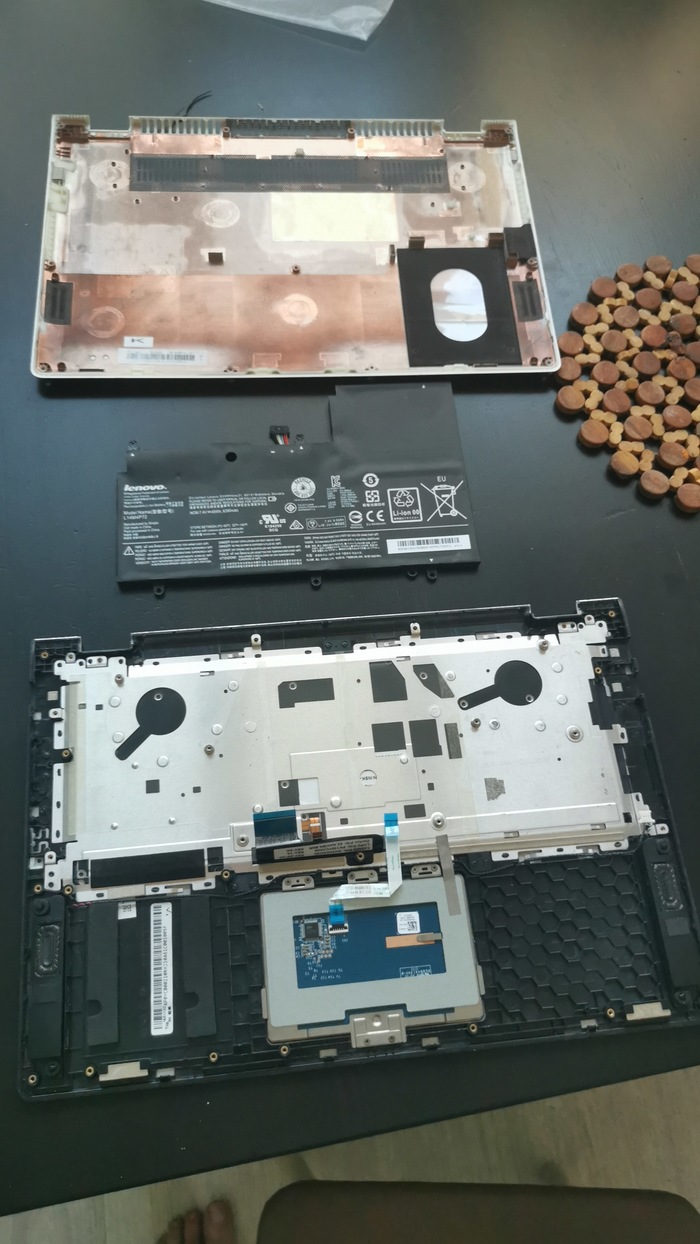

На ебее был приобретен данный ноут, с неработающей (частично) клавиатурой за разумные деньги. К нему я уже у нас приобрел бу топкейс, с акком в комплекте и перекинул его.

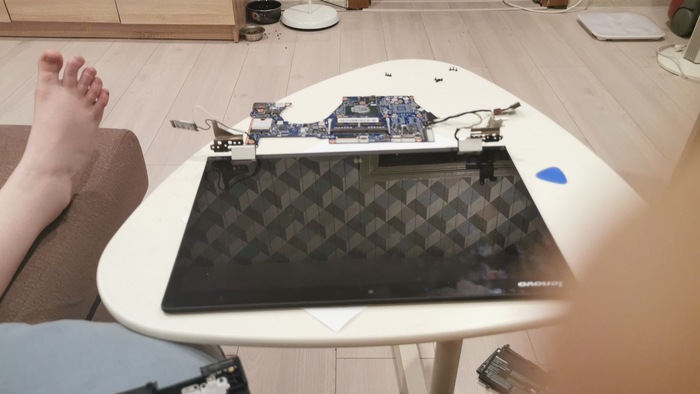

Пардон) жена в кадр попала) после сборки обнаружилось, что заряжаться ноут отказывается(возможно виной тому был акк, что был в комплекте с бу топкейсом, и чуть отличающий по характеристикам, с которым я попытался включить бук, либо что то цепанул и не заметил)
Прозвонил разъем от входа питания до платы, он рабочий. От старого аккумулятора ноут работает. Блок питания, по гарантии поменял на такой же. Кнопку включения по минуте держал(как советуют в интернете), при отцепленном аккумуляторе.

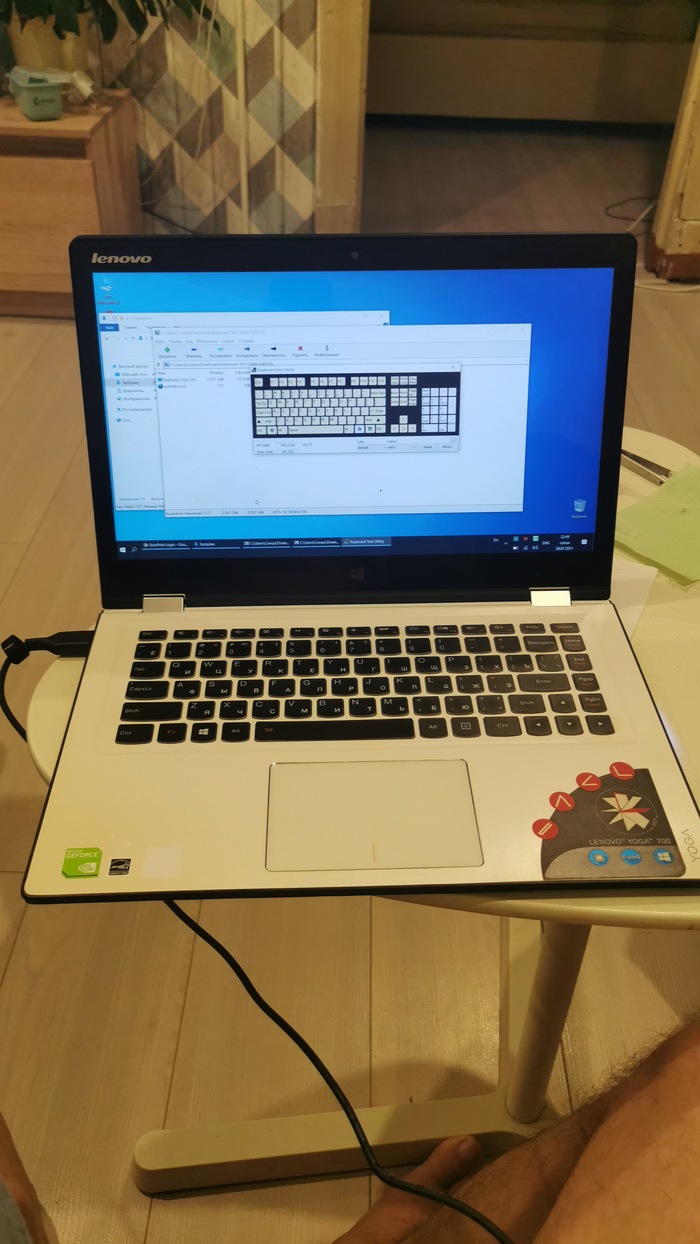

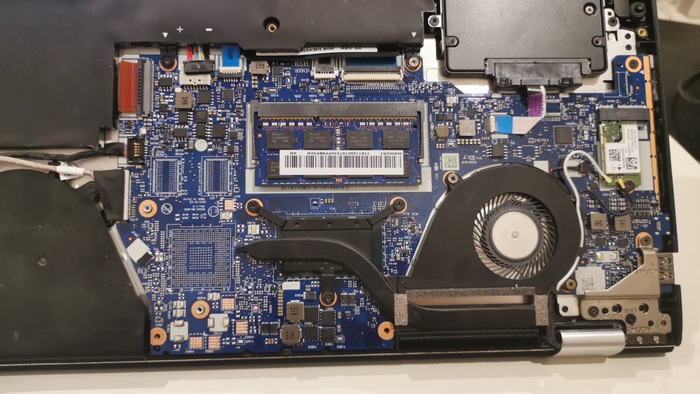

С виду плата целая. Разъем зарядки на буке, в режиме юсб - работает, флешку видит. Может есть ещё какая защита "от дурака" которая поможет в моем вопросе? А то в конторе, которой я доверяю ремонт - мастер в отпуске до сентября...
Показать полностью
5
Прибор универсальный телеграфный, ПУТ-1, буду благодарен за любую информацию
Доброго времени суток, меня зовут Павел Штрёдер, увлекаюсь восстановтением ретро электроники, изучением и сохранением ее истории.
Около месяца назад, благодаря одному хорошему человеку, моя коллекция пополнилась таким чудесным ящичком)
На данный момент, это один из немногих полупроводниковых измерительных приборов, имеющихся у меня. Сразу удивился его компактным размерам. По сегодняшним меркам это может прозвучать смешно, но не для меня. Потому как остальные мои приборы большие, тёплые и ламповые:) А тут целый комбайн в небольшом корпусе.
Прибор универсальный телеграфный первый, ПУТ-1, представляет собой обычный мультиметром совмещённый с тестером реле и генератором импульсов, тоесть телеграфных точек в формате Бодо.
Это все что удалось узнать(
Буду благодарен за сканы схемы и руководства, Гугл не выдает ничего😓. Только бюллетень с кратким описанием для предприятий на Мешке.
Сейчас ищу подходящие релюшки для дальнейших тестов;)
#shtr.no #shtreder.no #теплый_ламповый_подвальчик
Показать полностью
4
Реле контроля напряжения и тока барьер-люкс
Три года назад установил в домашний электрощит реле контроля напряжения и тока.
Устройство безусловно полезное, но ...
Месяц назад заметил, что реле пишет странную ошибку.
И почему то как будто на паузе, хотя потребитель не отсоединен.
По производителю БАРЬЕР ничего путного не нашел, кантора то ли украинская то ли питерская, инструкций не нашел, разве что нашел почти полный аналог ADECS ADC-0111-40.
https://voltmarket.ua/sites/default/files/Instrukciya_po_eks...
https://mastergrad.com/forums/t203131-rele-napryazheniya-ade...
При нажатии на кнопку ПУСК-СТОП отсчет времени есть, а отключения нет...тааак - разбираем устройство и видим начинку.
Плату с клеммами подключения, реле, искрогасящий конденсатор, шунт с датчиком тока.
Это низковольтная часть, модуль управления, питается от 220 вольт, с понижением через резистор и конденсатор до 12 вольт.
60-ти амперное поляризованное реле на 12 вольт.
Высоковольная часть на плате, виден диодный мост, несколько транзисторных ключей, диоды, стабилитроны и резисторы с конденсаторами.
Датчик Холла или датчик тока "спрятался" внутри витка толстого провода "фазы".
Место где подключалась нейтрать N - текстолит грелся и пожелтел.
"вот таким тонким проводником подключена нейтраль" - подумал я, а потом понял, что это своего рода "плавкий предохранитель".
Хотя в схожем приборе, клеммы соединены с платой достаточно добротными канатиками.
Еще немного высоковольтной части.
Схема, почти точно повторяющая мою.
Первым делом решил проверить работу поляризованного реле, поигрался с ним, меняя полярность замыкал и размыкал контакты - реле исправно!
Затем прозвонил резисторы на целостность и соответствие номиналам.
После проверил керамические конденсаторы на КЗ.
Выпаял с платы X2 конденсатор на 1 мКф, для замера его параметров, так как после кондера 220 вольт не шло на диодный мост.
Подробно про Х и Y конденсаторы описано в статье.
https://www.kirich.blog/stati/informaciya-dlya-nachinayuschi...
Мне стало интересно, что же могло случиться с конденсатором, и я его "разобрал".
Кусачками - получилось правда не очень.
Из-за постоянной работы под напряжением, емкость конденсатора упала ниже положенной и стала 0.2 мКф, что в 5 раз ниже заявленной.
Виновник найден и был куплен в ближайшем магазине за 85 рублей.
https://www.chipdip.ru/product0/9000549318
После установки на плату, прибор снова в работе.
Установил в щитовую и включил все потребители в квартире - 29 ампер.
Ремонтируйте вещи самостоятельно, учитесь новому.
Спасибо за внимание!
Показать полностью
19
2
Продать нельзя починить. Амфитон У-002
Здравствуйте. Во время болезни я перестал чувствовать запахи. Это не редкость. Первый запах, который я почувствовал, был аромат WD-40. ВДшка лечит) Это так, лирика
Я периодически просматриваю объявления, ищу, где люди продают неисправную технику, если по цене норм, покупаю, делаю, продаю с гарантией. Вот и в этот раз залез на сайт, смотрю, нерабочий Амфитончик. Ценник кусается. Решил поторговаться. В процессе выяснилось, что Амфитон после ремонта опять сломался. Хорошего мастера не нашли. А раз я умею, то лучше сделай. Ну ок, привозите.
Приехал. Панель, если аккуратно протереть в хорошем состоянии. Думаю, меня ночью разбуди и я наизусть выдам перечень Амфитона. Электролиты точно)))
Ну а что же там внутри. Интересно, поглядим. Остались ли следы ремонта?)
Вот как-то так. Что сделано:
Выборочно поменяли конденсаторы на питании усилителя мощности. Ещё пару мелких. Новые предохранители. В канале, где новые конденсаторы, предохранители новые сгорели. Все регуляторы разобраны, почищены, собраны.
Первым делом проверим диодные мосты и трансформатор. Живы. Если трансформатор жив, можно чинить.
Меняем все электролиты. Ничиконы, которые ранее меняли чувствуют себя хорошо. Их оставим. Добавим 0,1 мкФ к ним. Остальное под замену.
Проверяем вторичные напряжения. Все есть, отрегулированы очень хорошо. Токи покоя 50 мА. На выходе 0. Регулировки отличные. Просили кабель питания поменять. Меняем
Вот, кстати, заготовка для замены больших банок:
Все мелкие электролиты, которые стояли по питанию в корректоре, стабилизаторе и предусилителе высохли, вытекли, деформировались.
Почему же выбило предохранители? На выходном соединители нашёл я острый заусенец на пайке, который порвал кембрик и коротил на корпус. Может не всегда, при тряске, не знаю. Пайку поправил. Прогон 2 часа на резисторы. Всё в норме.
Попытался видео работы записать. Не знаю, будет ли заметно, как звук меняется при регулировании тембров. Ну, как смог.
Из долгов у меня перестройка Океана. Я помню. Плату УКВ перепаял, нужны приборы для настройки. Это в понедельник на работе.
