Здравствуйте. У нас глобальная работа по Одиссею. Материала много, будет 2 поста.
Наш постоянный клиент купил неисправный усилитель. Сразу принёс к нам его.
Владелец мечтал о чёрном, смог купить светлый. Покрасил верх сам. Нам нужно, чтоб аппарат заиграл, как новый. Искажения у исправного усилителя всего 0,05%. Меньше, чем у Брига)
Также переднюю панель будем гравировать, заливать в чёрный, а потом делать белые надписи.
На сегодня готова только электрическая часть нашего ремонта. Панель на гравировке.
Ну что, разбираем.
Как хорошо, все связи на соединителях, не нужно отпаивать кучу проводов, чтоб узел достать...
Затариваемся конденсаторами и поехали)
Некоторые электролиты так вообще в КЗ))) А вот и ништяки подъехали) Не сочтите за рекламу, ну уж очень нравятся их конверты

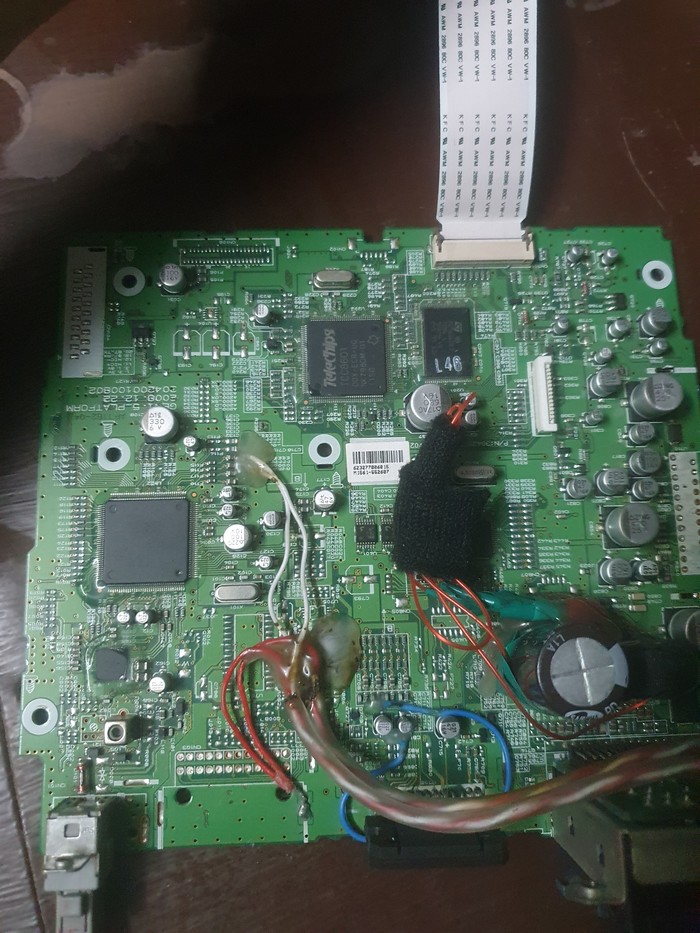

Кто-то уже пытался здесь что-то чинить)
Всё заменили. Тут началось самое интересное. Дохлый предохранитель по первичной сети 220В. А других и нет в этом усилителе) Достаём литературу
Вооружившись резиновым молоточком ищем неисправность) КЗ по вторичным цепям не обнаружено. Снимаем всех потребителей, включаем источник питания без нагрузки и видим, что всюместо стабильных ±37В на выходе ±50В. Делаем. Вот схемка подоспела))
Нашли горелое, заменили. Интересно, почему в таком мощном аппарате только один предохранитель по первичке? А потому что тут электроннаязащита от КЗ. Ну ок. Подключаем по очереди потребителей и проверяем. При подключении левого усилителя мощности у нас 2 секунды гудит трансформатор, выбивает единственный предохранитель. Никогда такого не было и вот опять. Конечно, вылетел источник питания) меняем снова комплектацию источника. Читаем умную книгу по ремонту. Оказывается, защиту от КЗ настраивают таким образом, что при нагрузке меньше 4 Ом, напряжения должны отключаться. Но она, похоже, не успевает сработать и у нас вылетает канал усилителя, источник питания, а потом, со спокойной душой, предохранитель по первичке).
Делаем усилитель. Нашли, поменяли элементы.
Запускаем его от ЛБП с ограничением 0,5 А. Работает. Собираем весь усилитель, включаем. Не сгорел... Уже хорошо. Устанавливаем напряжения 0, токи покоя. Подаём сигнал без нагрузки и видим, что один канал намного тише другого. Тыкаем осциллографом куда попало и через время понимаем, что проблема у нас в предусилителе..
Потрескалась пайка на тумблере Затухания 10 дБ. Пропаиваем всю плату. Прогон на нагрузке 8 Ом. Усилитель чувствует себя замечательно) играет пока лучше, чем выглядит)))
