Всех приветствую)

Мои родители купили себе светодиодную люстру с пультом управления и попросили знакомого ее повесить.

Казалось бы, че там сложного. Фаза и ноль, подключай и не парься.

Но нет)

Что-то не так подключили. Люстра зажглась, что-то бахнуло и всё. Больше она не светит)

Как я понял, случилось следующее:
в доме старая алюминиевая проводка. От выключателя к люстре идёт три провода одинакового цвета) выключатель двухпозиционный.

Я думаю тот товарищ фазу с нулем засунул в одну клемму и включил свет)
Больше я не знаю что там можно накосячить.

Для меня очевидно, что проблема в блоке питания люстры. Разбираем и видим след от искры:

Прикладываем плату к пятну, и примерно понимаем где она проскочила.

На плате в этом месте переходные отверстия, и выглядит они какими-то обгоревшими.

Я зачистил лак и понял, что просто перегорела дорожка в месте соединения с этим отверстием.

Проблему решил пайкой перемычки:

Странно что предохранитель не перегорел)

Эта перемычка проводит 220в к диодам, там дальше к конденсаторам и дальше по цепи.

В общем люстра заработала:

Ну и за кадром я взял индикаторную отвертку, выяснил где фаза и где ноль, правильно соединил и повесил люстру)

Такая вот история.

Добрый. Этот пост я пропустил у себя в ленте, ну знаете там праздники и все дела и человек нашёл меня в инсте, с просьбой помочь в ремонте этой штучки)
Запчастей на это дело не продается, а комплект сенсоров стоит 45к. А нужная запчасть вот:

На самом деле я не просил отклеивать его полностью, а просто попросил показать шлейф с обратной стороны, но клиент не так меня понял и во время демонтажа надорвал шлейф ещё сильнее))
Итак, изначально стоимость была согласованна 4-5к, но в свете последних событий я запросил самую высокую из озвученных мною ранее цену - 5к.
Итак, масштаб проблемы:

Надорвано 22 дорожки. Шлейф на небольшом изгибе, а значит нужно сделать перемычки так, что бы можно было немного их сгибать без повреждения.
Для этого я буду использовать немножко другой подход к пайке, игнорируя жёсткое соединение, как в этом посте.
Потребуется кусочек шлейфа зарядки от айфона 6s plus)

В центре он жёсткий, но гнётся без проблем и принимает нужную форму без растяжения.
Готовлю форму

И приклеиваю на обычный клей момент

Каркас готов. Далее выгибаю уже к приблизительной нужной форме и зачищаю взорванные дорожки

Шаг пайки большой, а что бы дать возможность шлейфу гнуться, буду использовать проволоку поустойчивей к разрыву:

Этот вытянутый в сингулярности слоновый писюн будет сложен на одной дорожке 2 раза, а точки пайки будут чуть дальше разрыва шлейфа

Вот как это для наглядности:

Пропаивается не вся дорожка, а только её края)
А закрепить можно обычной уф маской.
При демонтаже из под микроскопа случилась трагедия, шлейф прилип к держателю и надорвался в другом месте:

Я же видел этот надрыв, думал после завершения добавлю капельку клея и будет хорошо. Ну тут уже случилось, сам виноват.
Доделываю 8 дорог

Вот теперь готово

Отправляю шлейф обратно в ад корпус

Даю гарантию на ремонт, беру 5 тысяч, отдаю на сборку и тесты:

Ну впринципе так техника и ремонтируется)

Complete

Ломайте ещё xD

Задать вопрос моей жене по поводу ремонта можно в инстаграм, у неё достаточно опыта ответить на 90% вопросов, так как составляет вместе со мной курсы для мастеров качественного ремонта, а меня можно просто позвать тут на пост @R.Fon xd

Увидимся)


P.s: Господа! Дамы!
У меня на сложном ремонте лежит около 150 устройств. Я каждый помню, но физически не успеваю досконально осмотреть всё качественно.
Немногим позднее напишу пост о плюсах и минусах компонентного ремонта, почему я редко меняю платы в телефонах и почему ремонт бывает таким затяжным.

Дело было во второй половине декабря.

Поступила в ремонт карта с просьбой заменить 2 банка памяти, больше ничего делать не нужно, так в предыдущем сервисе сказали. Но, предыдущим сервисам доверия нет и всё нужно перепроверить.

После вскрытия видим, что видеочип усердно прогревали (цвет заметно потемневший), но по всем замерам всё в пределах нормы.

В ходе диагностики выяснилось, что все напряжения поднимаются, видеокарта определяется, но изображения таки нет (😏) а ошибки по одному каналу памяти - есть

Вы, наверное, все уже знаете, что наличие ошибок по памяти не значит, что проблема именно в памяти. Причины могут быть как в памяти, так и в ГПУ, их пайке или текстолите (например, обрыв межслойный переходов). Ещё хуже, когда комбо из вышеперечисленных вариантов.

Звоню клиенту согласовать ремонт и принимаюсь снимать подозреваемый банк памяти.

Но, прежде, чем запаивать исправную память правильнее будет потратить чуть больше времени и проверить целостность адресных линий и линий передачи данных между микросхемой памяти и видеочипом. Для этого в режиме падения напряжения прозваниваю все необходимые контакты.

Это нормальное значение, указывающее, что данный контакт цел. Обрывов и замыканий нет. Но его сосед имеет значение более чем в 10 раз ниже, а это очень плохой знак

В большинстве случаев - это приговор видеочипу, замена которого в текущих реалиях невозможна, т.к. крайне трудно достать живой чип, на который можно дать гарантию и по цене будет близко к стоимости рабочей карты на вторичке.

Но небольшой шанс есть, т.к. полного КЗ на данной линии нет и рядом с проблемным контактом под ГПУ несколько "земляных" (красные на следующем фото), что в теории, при попадании жидкости и появлении коррозии может дать такой эффект.

Чтобы это выяснить - снимаю видеочип и сильно меняюсь в настроении, увидев то, что на следующем фото.

Да - жидкость, да - коррозия, и да - на проблемном пятаке нормальное сопротивление 🤗

А дальше реболл и отмывка чипа в УЗВ

Запайка ГПУ и снятого чипа памяти, первое включение, сборка и тестирование.

Есть картинка, нет ошибок по памяти и в винде все хорошо. Драйвер без ошибок, тесты крутятся и клиенту не придется в ближайшее время покупать новую видеокарту ( на момент публикации такая видеокарта на Авито стоит более 40т.р).

Ну счастливчик же 😏

Пост взят из моей группы ВК и немного допилен под местный формат - https://vk.com/notebook116

Алексей, г. Казань

Ссылка на скачивание в оригинальном размере без сжатия: https://devicedb.xyz/dev/file/3532-dell-inspiron-15-5558-la-b843p-aal10-rev10-uma-photo-mb/

PS: Если кто то не может найти схему, биос, boardview - можете написать мне в Телеграм @DeviceDB_xyz https://t.me/DeviceDB_xyz, посмотрю по своей базе

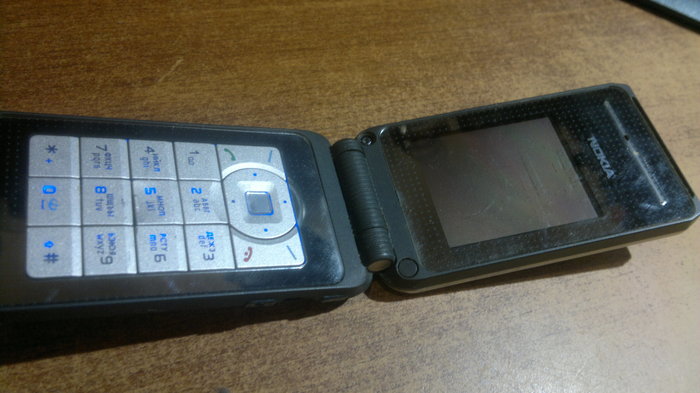

Всем доброго времени суток. Итак у нас сегодня пациент nokia 6170: включается, но нет изображения и подсветки экранов.

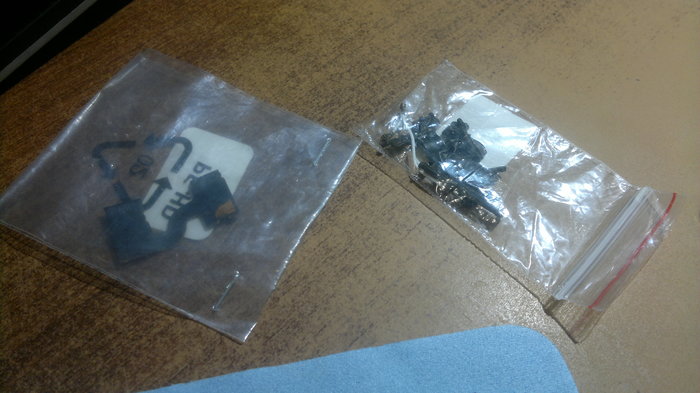

Посмотрев внешне аппарат, видно что в него лазили: нет декоративной заглушки шлейфа сверху и по царапинам на винтах. Сразу готовлю новый шлейф из своих запасов и заглушки снятые с доноров.

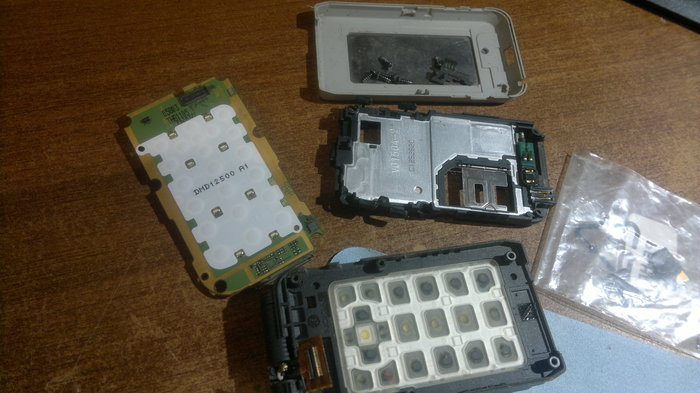

Раскрутив полностью аппарат, радует что телефон не топился и не подвергался воздействию вандалов с паяльником.

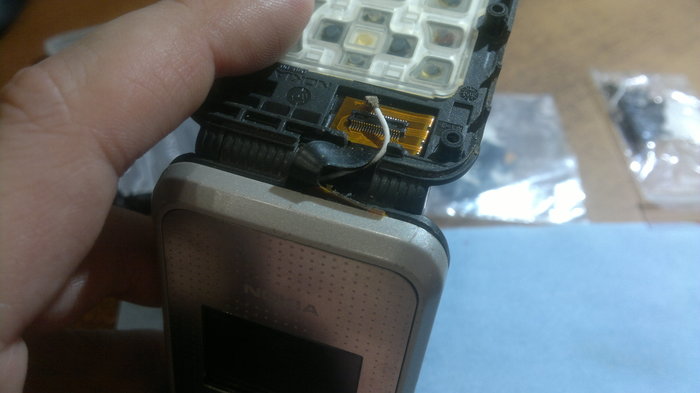

Только открутив 2 винта верхней половины аппарата, шлейф сразу выпрыгнул из него, что намекает о том, что не был пристегнут, можно было бы представить что нужно просто защелкнуть и всё. Но нет, не в сказке живем, ниже на фото будут показаны его повреждения.

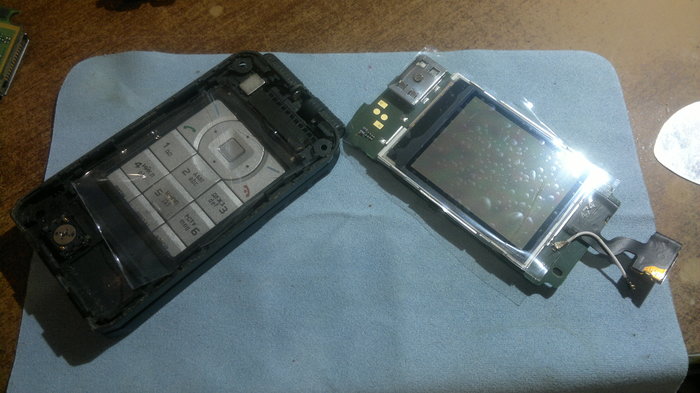

Заклеил дисплеи и стекла корпуса чтобы не насобирать пыли на них.

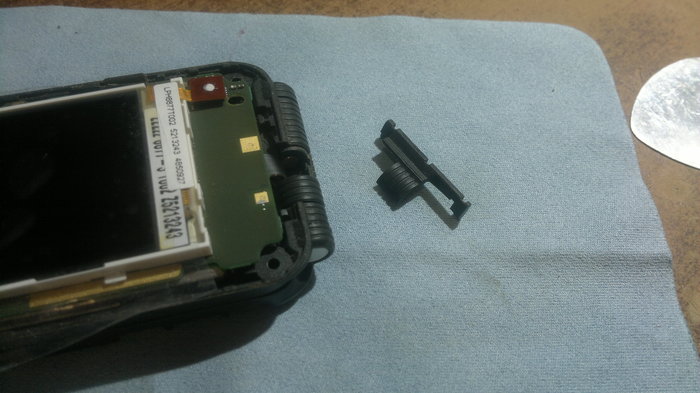

Поставил новый шлейф и поставил недостающую заглушку механизма.

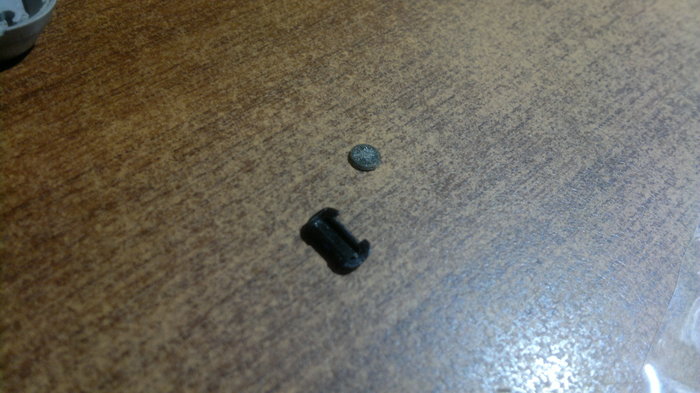

Для полноты картины вернем в аппарат недостающую заглушку винта лицевую и стекло ик-порта.

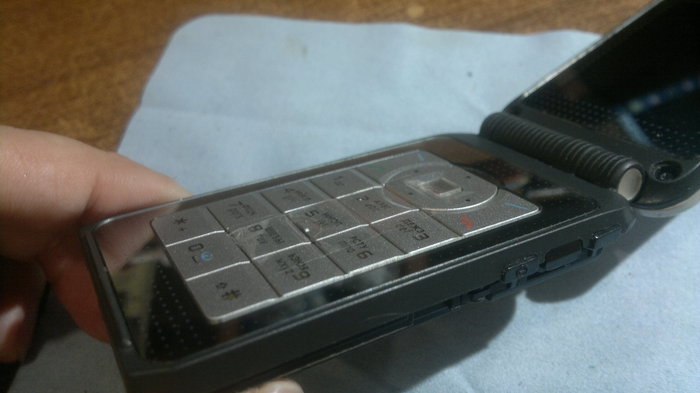

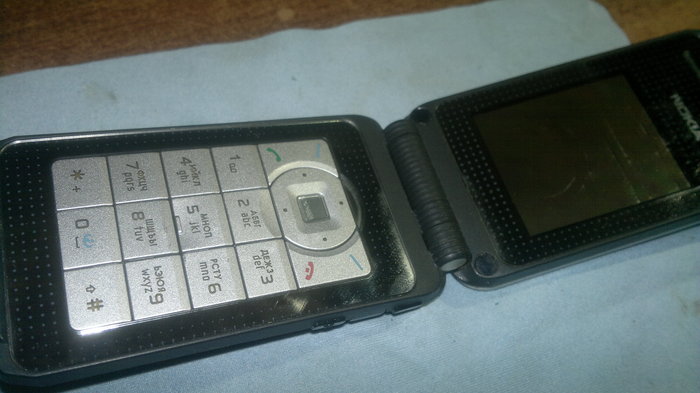

Когда собрал полностью аппарат, заметил прикол в виде скотча на клавиатуре.

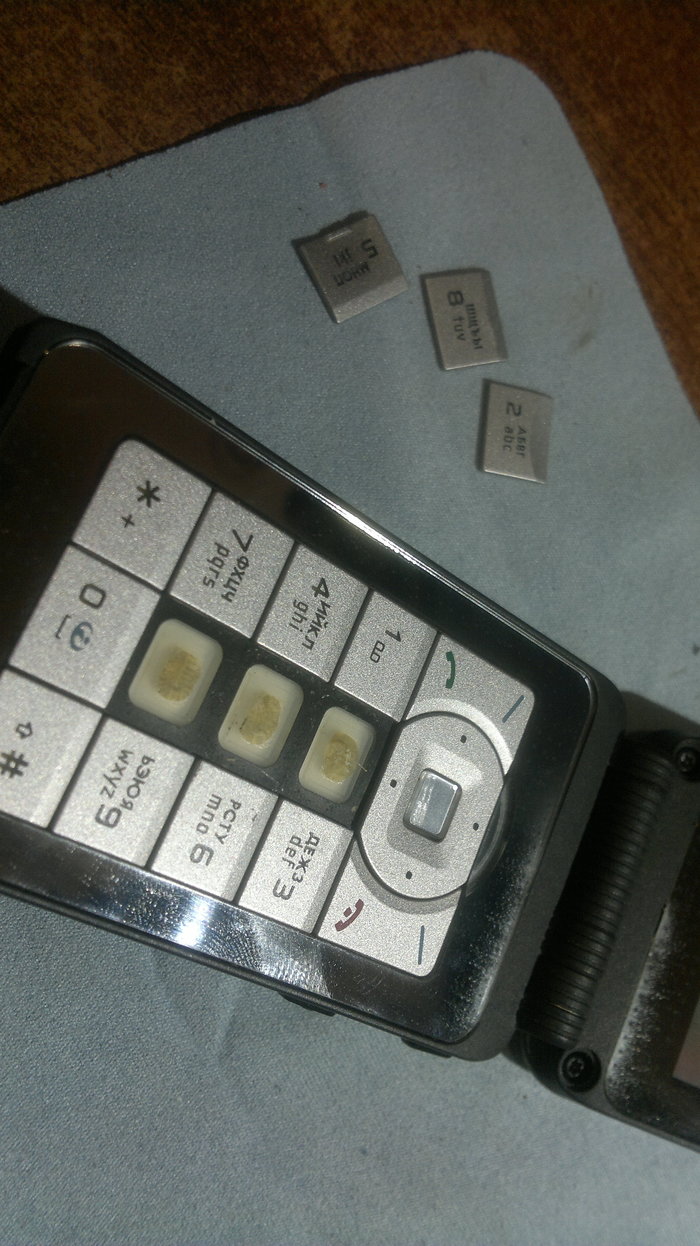

А вот и причина скотча на кнопках.

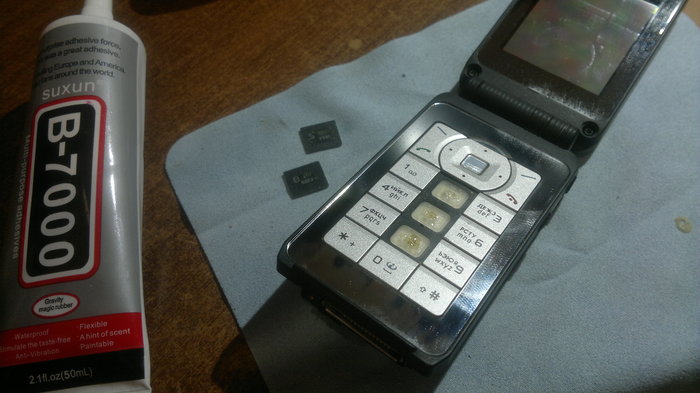

Обезжирил и приклеил кнопки на b7000, так себе вариант, почему-то внутренне есть ощущение что это для особо активной эксплуатации не подойдет, если есть предложения чем хорошо клеить резину и пластик(но не суперклей, он жрет пластик): жду советов и рекомендаций в комментарии. Спустя пару суток попробовал поиграть и понабирать текст на этой клееной клавиатуре, ничего не отвалилось, но частичка внутреннего беспокойства никуда не делась.

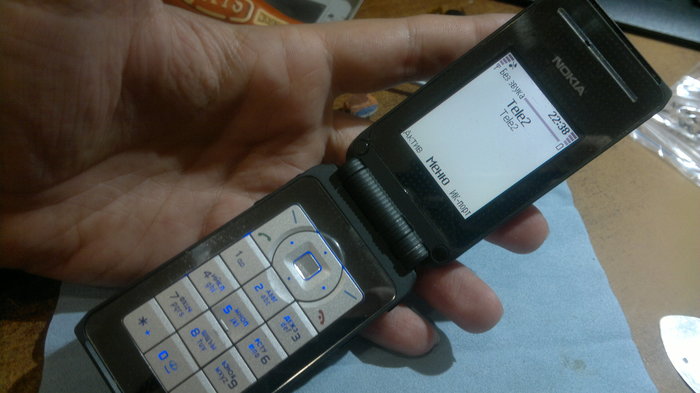

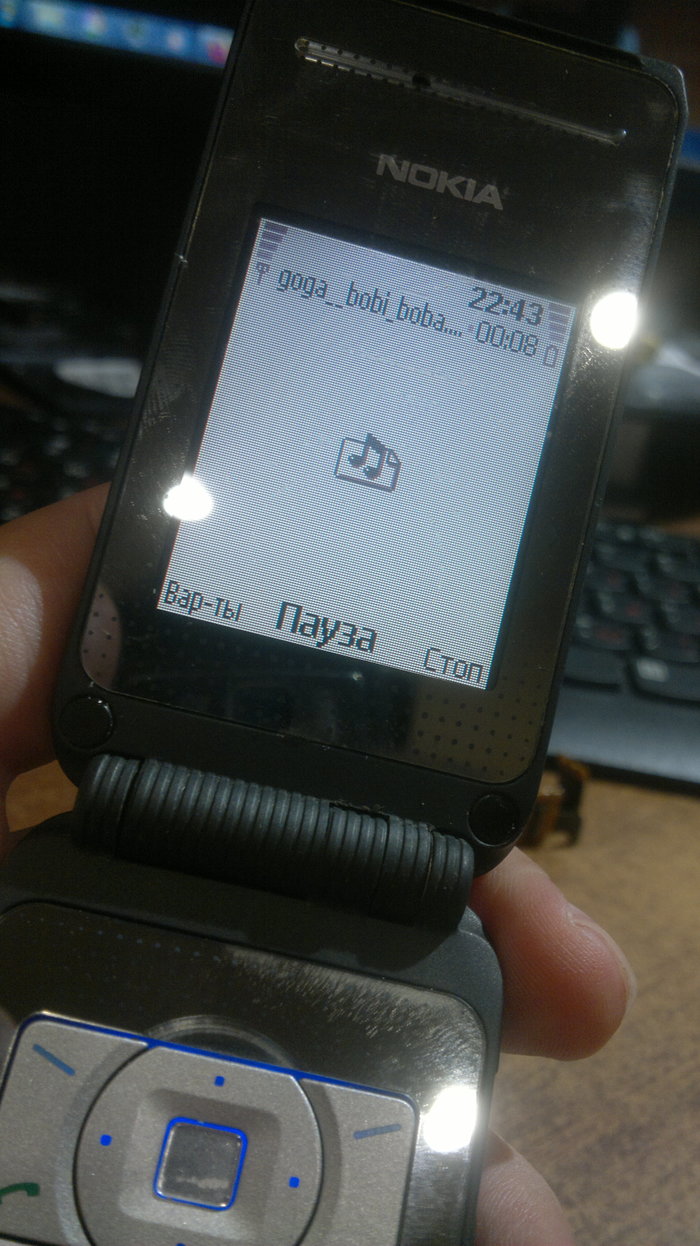

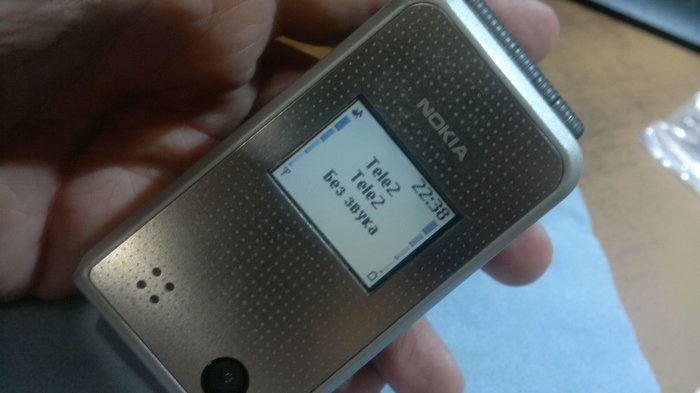

Включаем аппарат и наслаждаемся старичком в бодром состоянии духа и готовым дальше работать на радость владельцу.

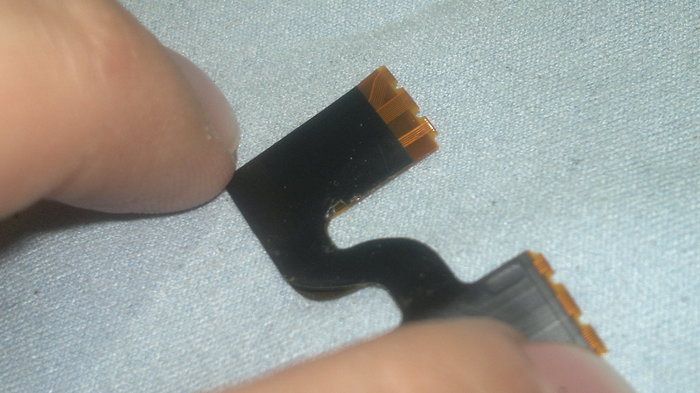

А вот и повреждения "родного" шлейфа

Я надеюсь что у многих от названия заиграла эта песня в голове))

Праздники, дождь, гололед... Однако здравствуйте, ув. Пикабушники, заскучал я на работе, значит нужно запилить пост про очередную попытку сломать телефон любимым клиентам.

В качестве подопытного используем бюджетный смартфон от компании Samsung, модель A105f, с банальной неисправностью - нет звука в музыкальном динамике.

Клиент утверждает что телефон не ронял, колонки не подключал, зубочистками сетки не чистил, да и вообще, пару дней назад купил его в одном из местных ломбардов.

Замена динамика, подумал я... Хрен тебе, подумал Samsung!

Так вот, берем телефончик, состояние "муха не е**ась" (vasyarnd)

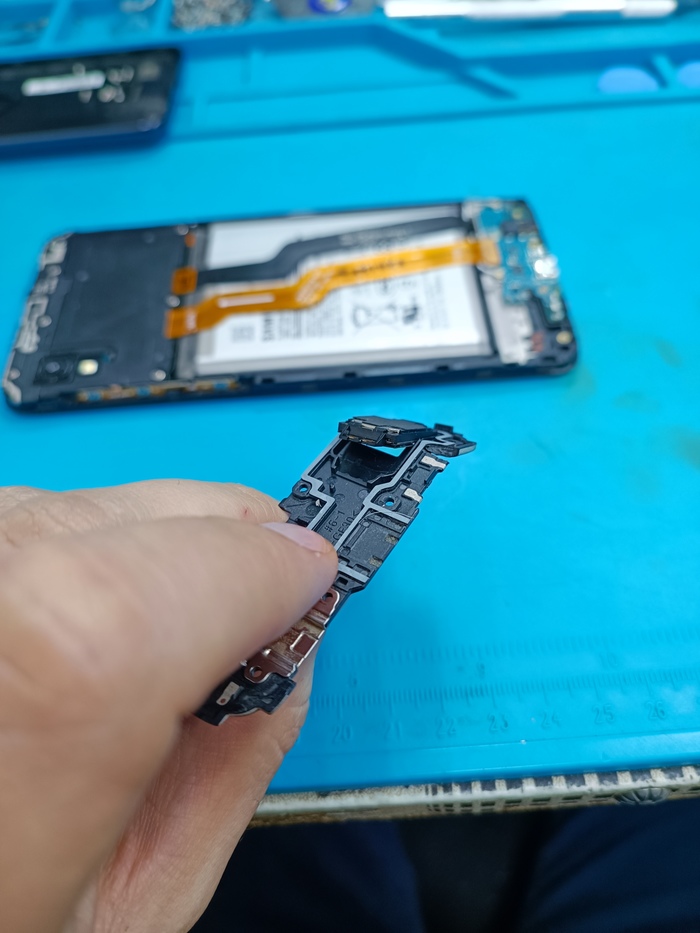

Открываем с помощью ногтей и доброго слова, благо Samsung не стали изобретать очередной велосипед, и поставили обычную пластиковую крышку на защелках

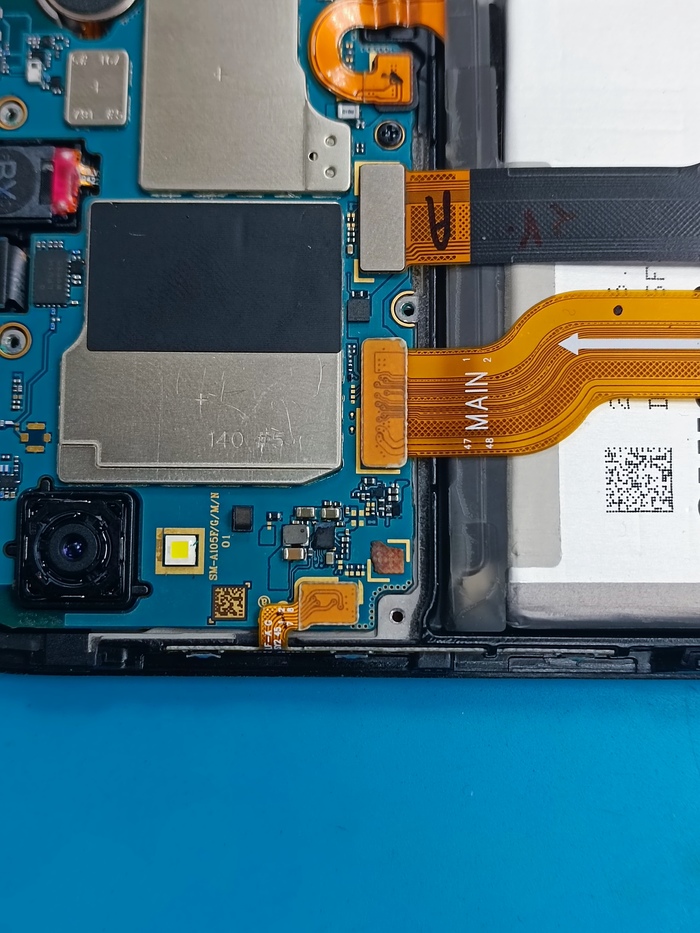

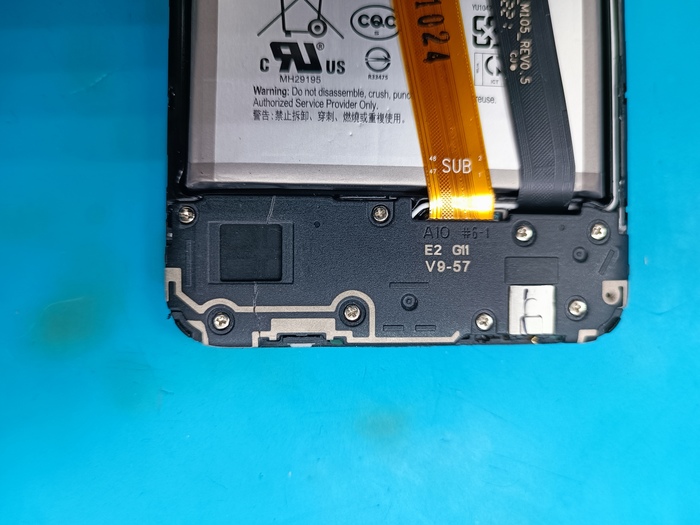

Сразу обращаем внимание на трещину в р-не динамика и прощаемся с надеждами о быстром ремонте

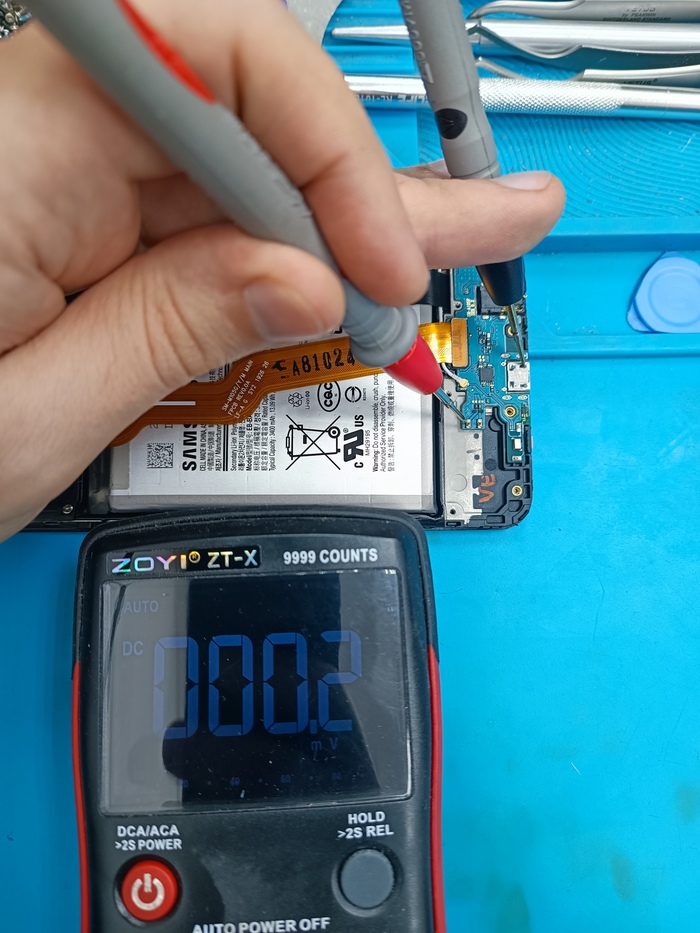

Эх.. Мультиметр в зубы и поехали. Динамик прозванивается, что говорит о его работоспособности, а вот напряжение на контактных площадках 0v

Качаем схему, смотрим, радуемся...

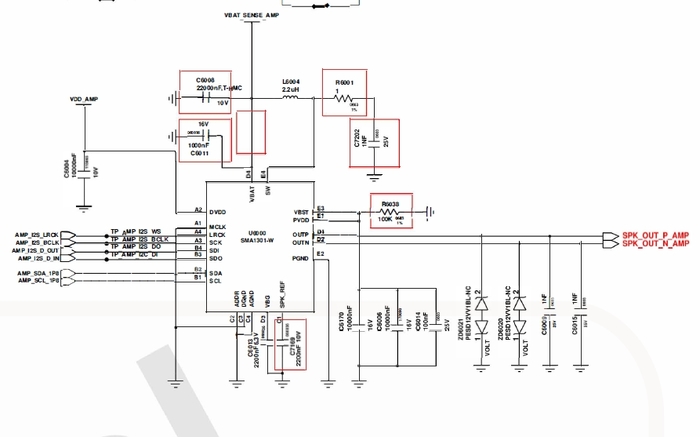

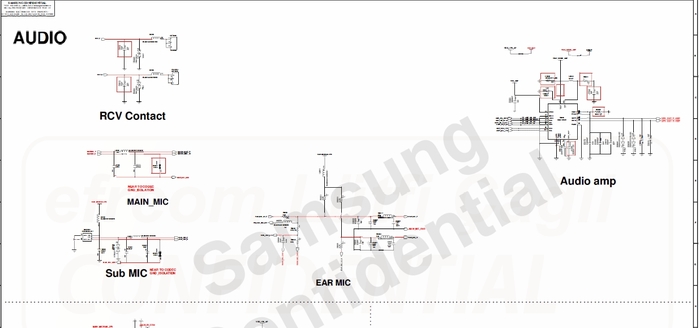

Нас интересует блок Audio amp, смотрим поближе

За звук отвечает SMA1301, пойдем посмотрим, что там с ней происходит.

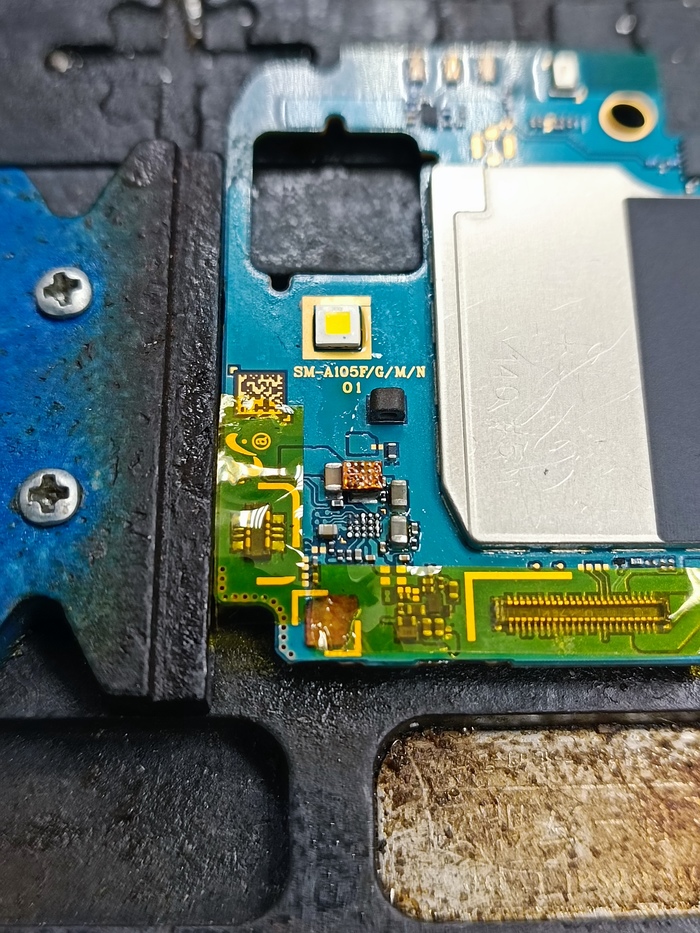

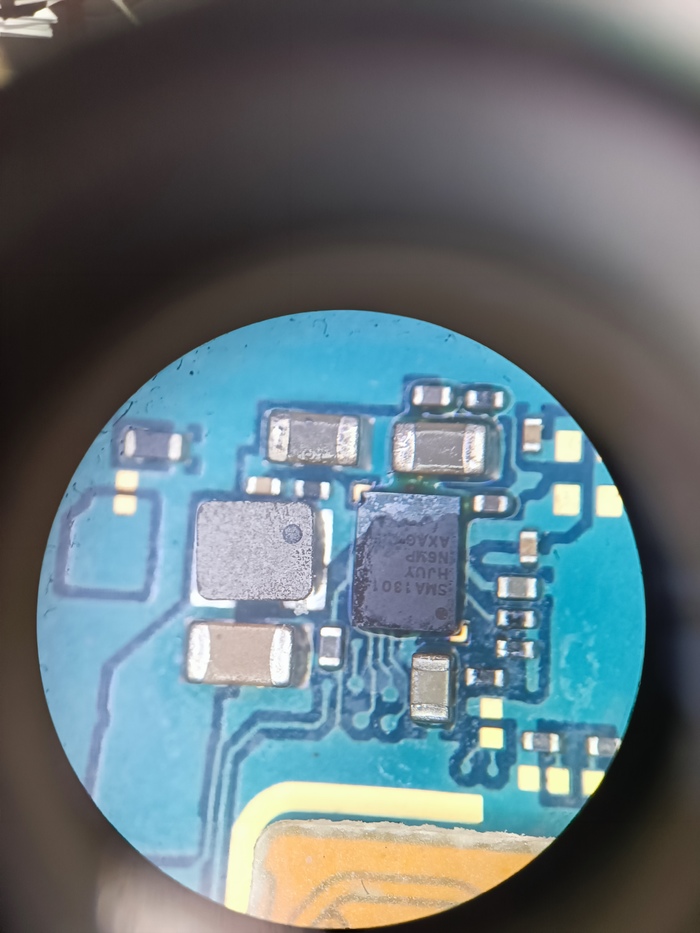

И снова нас ждет сюрприз, я тут далеко не первый

Сколы, флюс, все как всегда

Перебрав все донорские платы (а их 8 ящиков) нужную микросхему я так и не нашел, будем покупать новую, благо такие есть в продаже

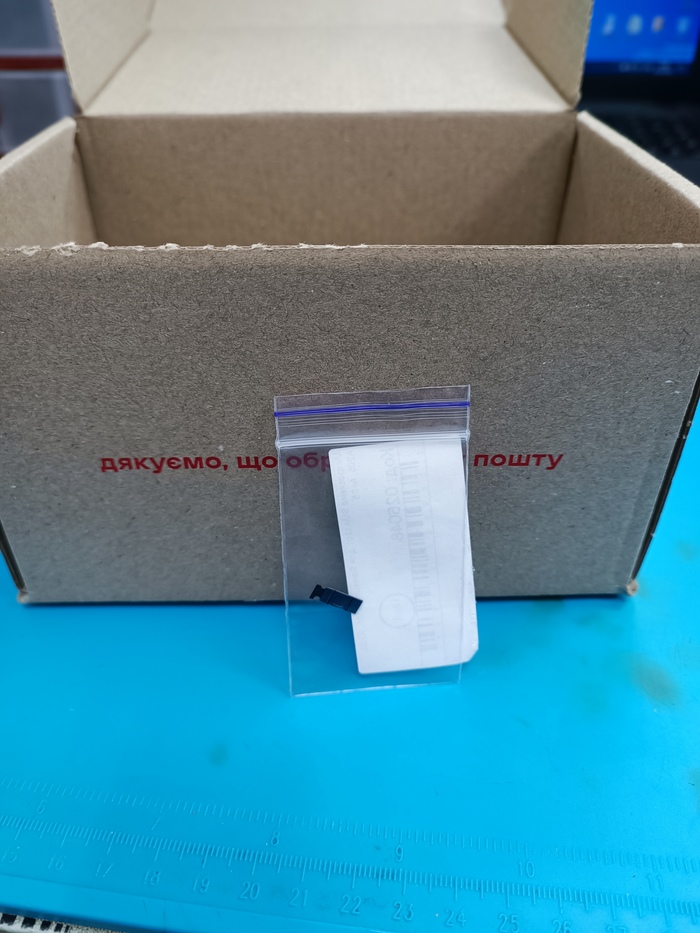

День ожидания и получаем заветную коробочку (подходящих размеров, конечно)

Фен, флюс, пинцет.. Снимаем старую, запаиваем новую (перекатывать на свинец не стал, ленивый я)

Кидаем все это дело в корпус, включаем телефон и проверяем

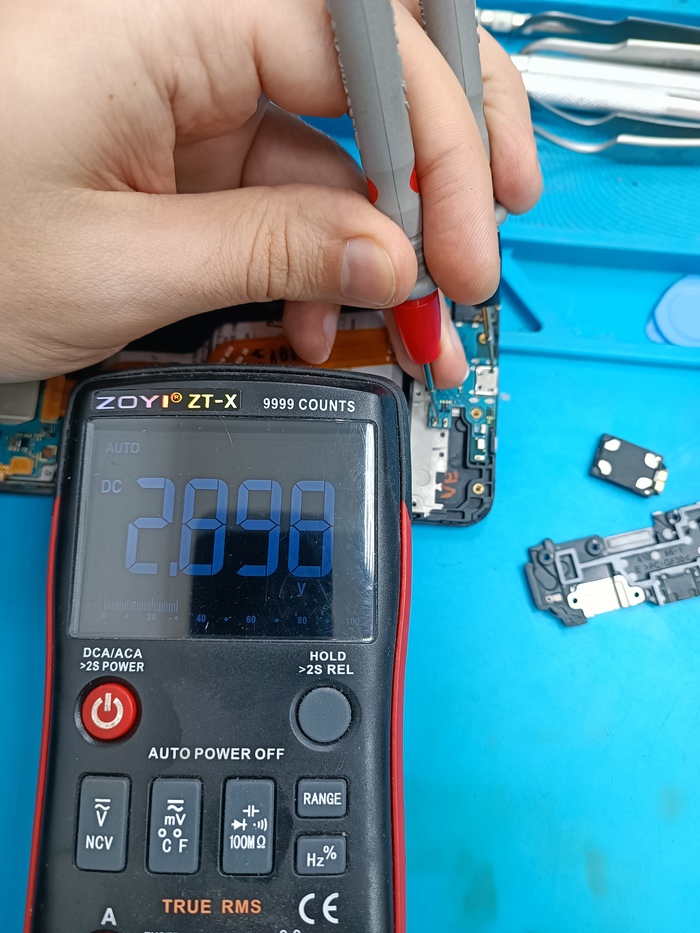

Звук появился, продемонстрировать это с помощью фото и текста проблематично, так что держите фото мультиметра с напряжением на контактных площадках бузера

Собираем телефон, еще раз все проверяем, и отдаем довольному клиенту.

Ему это обошлось в 600 грн (1681 рубль, если верить гуглу)

Всем спасибо что дочитали, простите за ошибки и запятые!

Всех с праздничками!
