Всех приветствую кто читает этот пост. Поступила интересная плата la-6901p после универсального зарядного устройства с неиспраностью не включается. Увидев универсальную зарядку, я даже не стал подключать ноут к ЛБП, а сразу начал разбирать. После разборки увидел почернения под входными ключами и начал копать плату. И вот что получилось

Я прибывал в небольшом шоке, потому как при первом осмотре не ожидал такой подставы. Ну что же раз пообещал клиенту сделать, надо держать слово. И после нескольких часов работы вот что получилось(извиняюсь что плохо видно).

Но подключении ЛБП, входные ключи не открылись и 19 на плату не поступали. Вооружившись мультиметром и осциллографом начал изучать плату. Померял на затворах входных ключей там было 19 в, а ключи p- канал следовательно закрыты. Померял сопротивление на линии В+ после входных ключей ,там были сотни килоом, значит ключи закрыты не по причине заниженного сопротивления. Далее перешёл к замерам ШИМ контроллера зарядки. И при первом же замере питания ШИМ контроллера получил 0в. Звоним связь vin и питание ШИМ, а ее нет. Значит оборвало в межслоях. Кидаем перемычку и смотрим что появился потреб 15мА. Входные ключи открылись, питание 19 разошлось по плате. Далее с полными штанами энтузиазма, нажимаем на кнопку, а потреб 40 мА и тишина. Плата не стартует. Копаем дальше. При 40 мА явно некоторые напряжения поднимаются. Первое что пришло под руку померить формируется из +5valw 5vs. Делую замер и +5valw есть, а вот 5vs отсутствует. Транзистор u22 закрыт и не коммутирует напряжение . Причина его запирания отсутствие напряжение на его затворе. Опять напряжение 19в. Идём по цепи оно формируется транзистором q28. А на него в свою очередь не приходит напряжение B+. И опять межслойный обрыв линии после входных ключей.Снова перемычка и .... Нажимаем на кнопку включения и плата наконец-то завелась!!! Собираем и тестируем.

Ну и в догоночку фото разъема питания.

Ноутбук поработал на тестах и был выдан клиенту. Денег было взято минимальное количество, так как было просто интересно получится или нет. Всем спасибо за внимание!

П.с ну и по традиции можно посмотреть ролик на Ютуб канале лайк, подписка и комент приветствуется. Вам не сложно, а мне приятно и очень поможе для продвижения канала!

Здравствуйте. Сегодня у нас магнитофон. Здесь мы делаем электрическую часть, механикой владелец занимается сам. Механика это не наше)
Один канал вроде играет, второй канал звуков музыки не издает, только шум наводит.

Вскрытие показало, что пациент скончался в результате вскрытия. Из конденсаторов живы только большие. Их оставляем, остальные под замену.
Плюс этого аппарата, в том, что узловая конструкция позволяет все узлы настроить отдельно. А также отдельно их включить и проверить.

Ещё регуляторы шуршат. Их удалось почистить.
Вот и платки

Платы все чистые. Зато на кросс-плате ответные части соединителей все чёрные. Моем СБСом, потом шилом ковыряем, что не смылось

Смотрите, какой солдатик, подкорачивает на корпус электролита) Корпус электролита же изолирован, правда?) Ещё хомутик на земле сидит рядышком)

Больше ничего неординарного не нашли. Включаем "Мираж". Левый канал даёт только низы. Идём от выхода ко входу. До ходим до узлов Усилителей воспроизведения. На их выходах такая же картина. Высоких в одном канале нет. Меняем платы местами, дефект остался там же. Снимаем голову, даём синусы. Всё хорошо, прохождение по обоим каналам в норме. Голова изношена.

Владелец ищет новую голову, а наша работа окончена)
https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
https://ok.ru/profile/599484181266 я в ОК

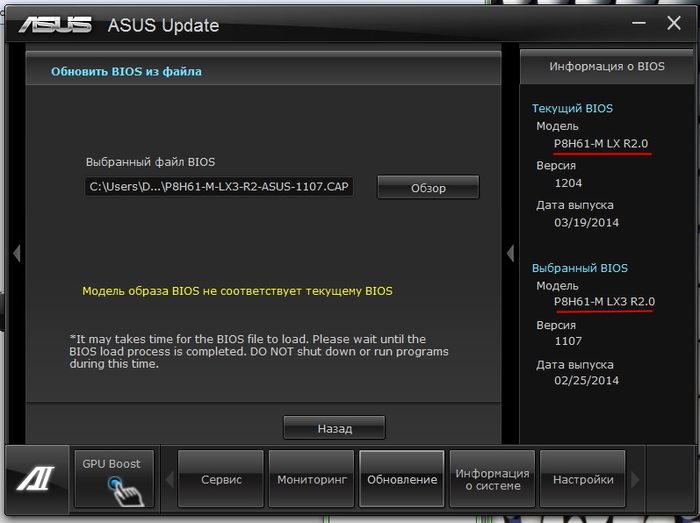

Ссылка на скачивание в оригинальном размере без сжатия -

PS: Если кто то не может найти схему, биос, boardview - можете написать мне в Телеграм @DeviceDB_xyz https://t.me/DeviceDB_xyz, посмотрю по своей базе

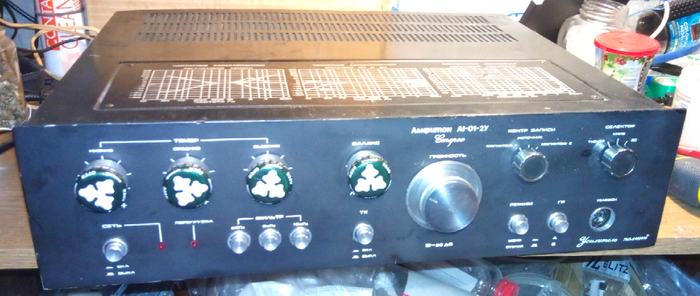

Я не профессиональный ремонтёр, и даже, наверное не любитель. Но вот случился такой экспириенс с ремонтом сабжа. Трудился он у меня исправно с начала 90-х годов. да подсостарился немного - треск в регуляторах, фон, один канал отваливается иногда. Собрался уже замену ему искать, но подумал - а чо нам ваще - паяльник держать умею, а теории по ходу пьесы нахватаюсь.

Почитал эти ваши интернеты, и пошло-поехало - замена всех электролитов, промывка регуляторов вд-шкой и контакт-клинером, поиск и пропайка всех соплей.

Нашёл мурзилку по ремонту, стал выставлять ноль на выходе и ток покоя. В одном из каналов ток покоя ника не хотел подниматься выше 20мА. Пока методом тыка искал причину, сжёг пару комплектов выходных транзисторов. Причина была найдена - один из предвыходных транзисторов прикидывался живым.

Далее началась борьба с фоном и другими шумами. Особенно много наводок было при подключении сигнала с ПК. При этом с мобильника или ноута было нормально. Уже и на компьютер грешил, но при подключении другого гудело не меньше.

Попытался локализовать проблему методом исключения. Подключил сигнал сразу на оконечники - нормально, не фонит. Подключил напрямую к предварительным, минуя коммутацию входов - фонит, но меньше, чем изначально.

И здесь на помощь пришёл комрад @Ehdmund - порекомендовал проверить БП предварительных усилителей, и для эксперимента отключить блок корректирующих усилителей, которые для работы с виниловыми вертушками заточены. Нашёлся пробитый транзюк на БП, заодно выставил положенную по мурзилке напругу. После отключения питалова с блока корректирующих, фон стал ещё заметно меньше, но всё равно имел место.

Почитал я ещё интернеты, узнал много нового про разводку земли "звездой" и земляные петли. Стал разбираться, что там намудрено по земле. Нашёл пару петель к оконечникам, разорвал, но ничего не изменилось. Вернул как было. Подсоединил "звездой" предварительные и БП ихний, в ту же точку, куда оконечники заземлены. Стало хуже. Вернул взад. Методом тыка выяснил, что шума меньше при подключении земли кратчайшим путём от корпуса к плате.

Фон всё ещё оставался, хотя уже только на громкости больше половины. Пора было подключать магию. Или чертей вызывать. Похоже, что черти вышли на связь и нашептали: - А давно ли ты пользовался этим входом для грампластинок, и всей вот этой коммутацией входов, которых аж 7 штук? Отпилиии... Хм, и правда - никогда не пользовался, и не планирую. А там целая плата с кучей дорожек, потенциальных антенн для наводок.

Ну и отпилил. И аминь - фон остался только на максимальном повороте ручки громкости - когда уже колонки недвусмысленно хрипят о скорой своей кончине.

Ну вроде на этом бы и остановиться, но нет =) Последним гвоздём в крышку фона стал хитрожопый сигнальный шнурок, который порекомендовали на форуме вегалаб. Общий провод проходит внутри экрана, соединяется с экраном в штекере возле усилка, а возле компа, на джеке, экран остаётся в воздухе.

Из усовершенствований:

Добавил предохранители по питанию оконечников. Чтобы в случае чего трансформатор не убить и костёр не развести - при вылете выходных транзюков он так греецо, шо страшно стало.

Подстроечные резисторы в оконечниках заменил на многооборотные.

Отполировал ручку громкости и одел новые пивные пробки на ручки тембров =)

Схема, разводка плат:

Инструкция по ремонту: https://disk.yandex.ru/i/MFIYqr5e3pyrYw

Хитрый шнурок:
