Когда Танос похерил половину всего, он даже и представить не мог, что это сможет выжить

Samsung a40

Во время распаковки жена хотела задать вопрос: "он вообще какие то признаки жизни подаёт?"
Но после открытия пакета стало ясно, что нет)
Из мультивселенной после долгих лет отсутствия телефон всё же вернулся к владельцу, но вспомнить ничего не мог, поэтому что бы вернуть телефон в прежний вид, нужно собрать из двух один)

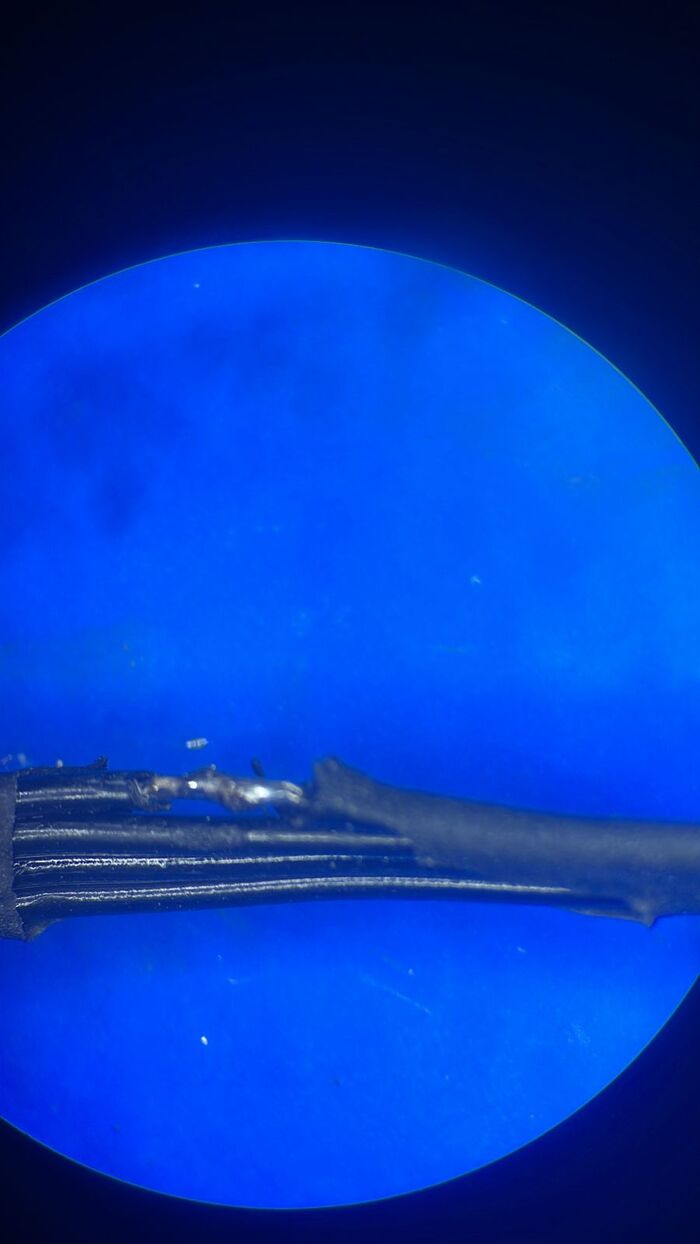

Самое основное в телефоне целое, за исключением межплатного разъёма, его немножко оторвало

Так как вернувшийся донор был полностью рабочим, то этот разъём я украду с него и вкорячу на повреждённую плату

Делов на 17 минут с распитием неспиртных напитков.
Снимать разъём буду на 500 градусах, правда греть придётся с обратной стороны платы, что бы он не деформировался. На донора плевать, он всё равно не нужен, хоть и рабочий.

Подготовка завершена

А далее запайка

На долю миллиметра промахнулся, но ровнять смысла нет ибо лишний нагрев может сделать плате только хуже.
На всю линейку с широким разъёмом я делаю заливку по кругу красным клеем для устойчивостик падениям или изгибам

Финалочка такая

И даже работает)

Повезло что повреждение оказалось не таким значительным для материнской платы, иначе данные воссстановить было бы намного дороже, а восстанавливать этот шлейф всё равно бы пришлось, так как через него проходят дорожки на вывод изображения, тачскрина и зарядку.
Банальный ремонт, я бы даже сказал типовой для серии а40/а51.
Пересборка и ремонт вышел в 2500 и по времени не больше получаса.


Задать интересный вопрос по ремонту или восстановлению данных можно мне в личку, либо в повозку, где щас появится видео этого ремонта, либо сильно запрещённую инсту, а так же на эл.почту, контакты которой можно найти по моему нику в яндексе.

Увидимся xD

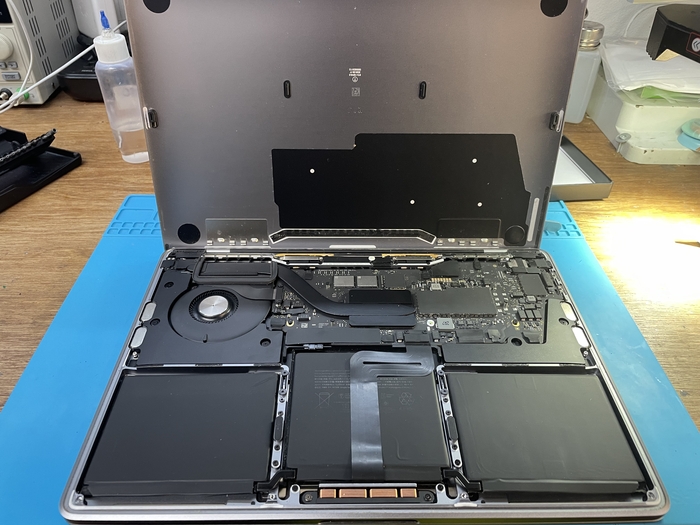

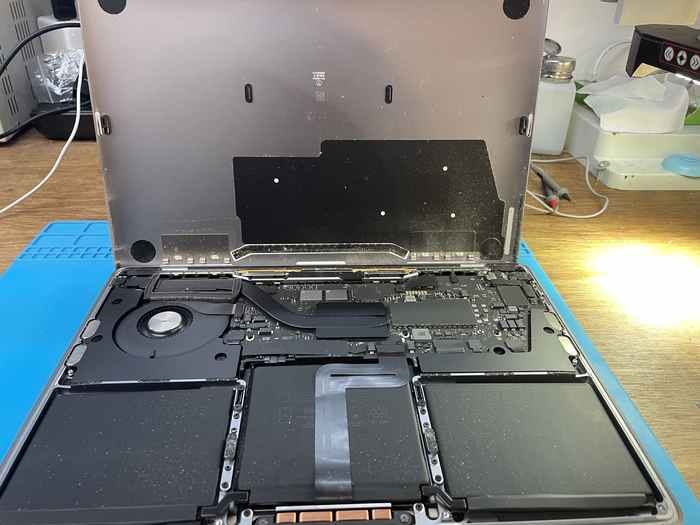

Свежих интересных ремонтов не так много, по этому этот пост будет про ремонт нового мака полугодичной давности.

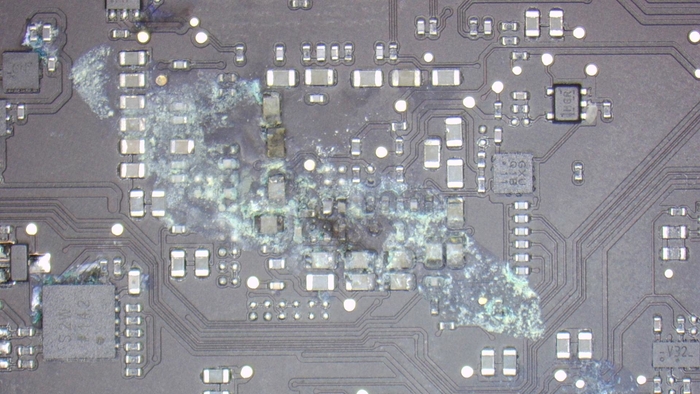

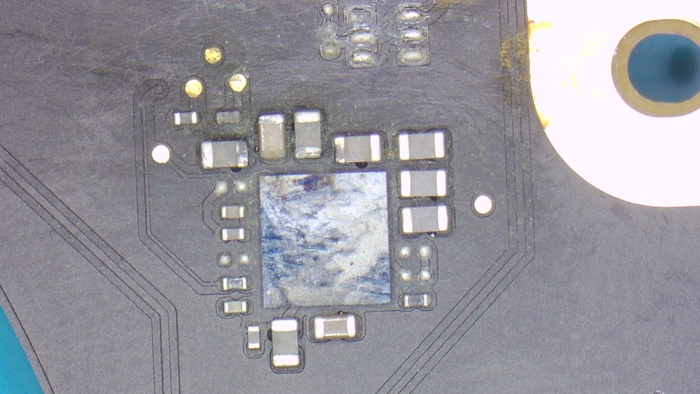

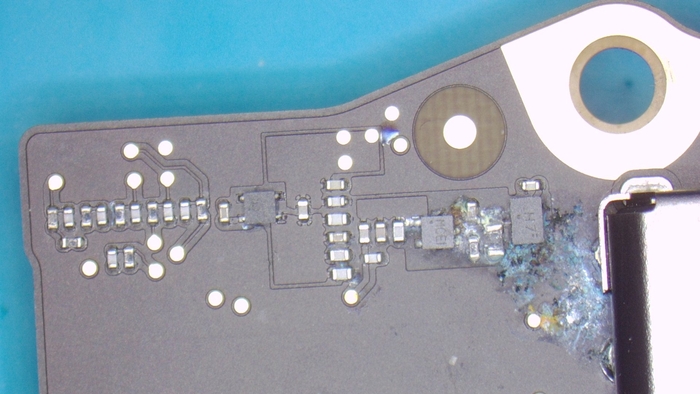

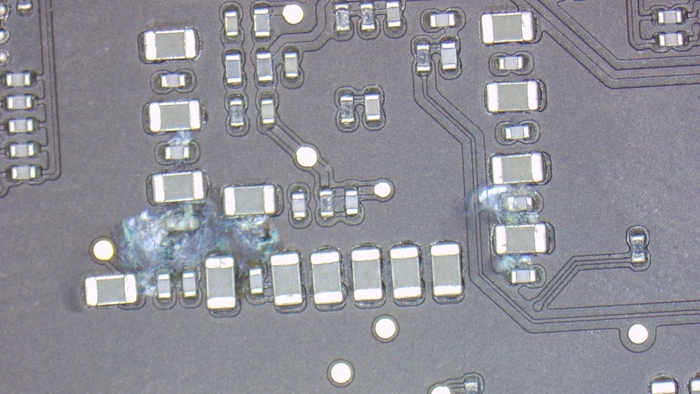

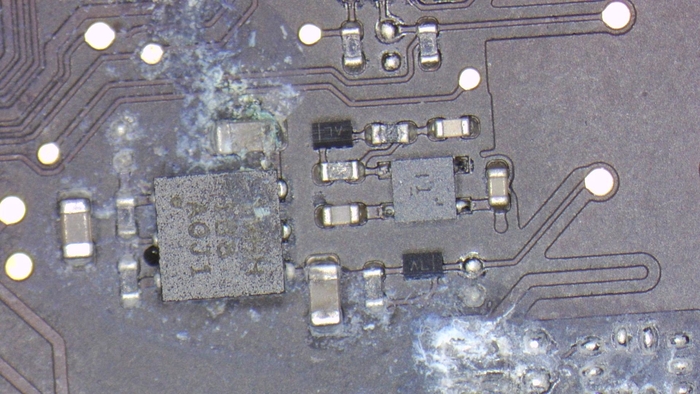

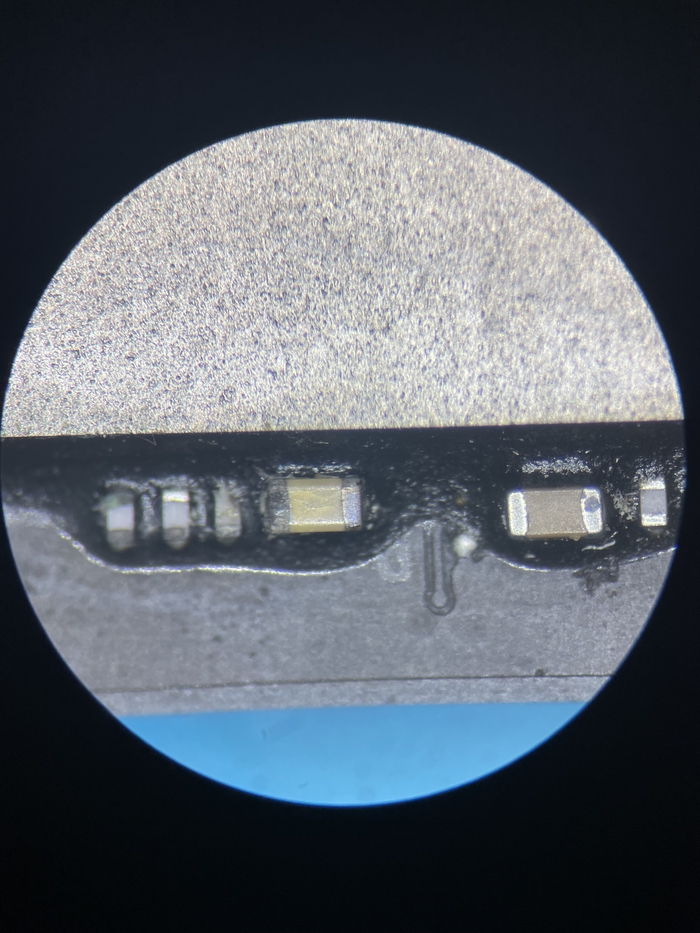

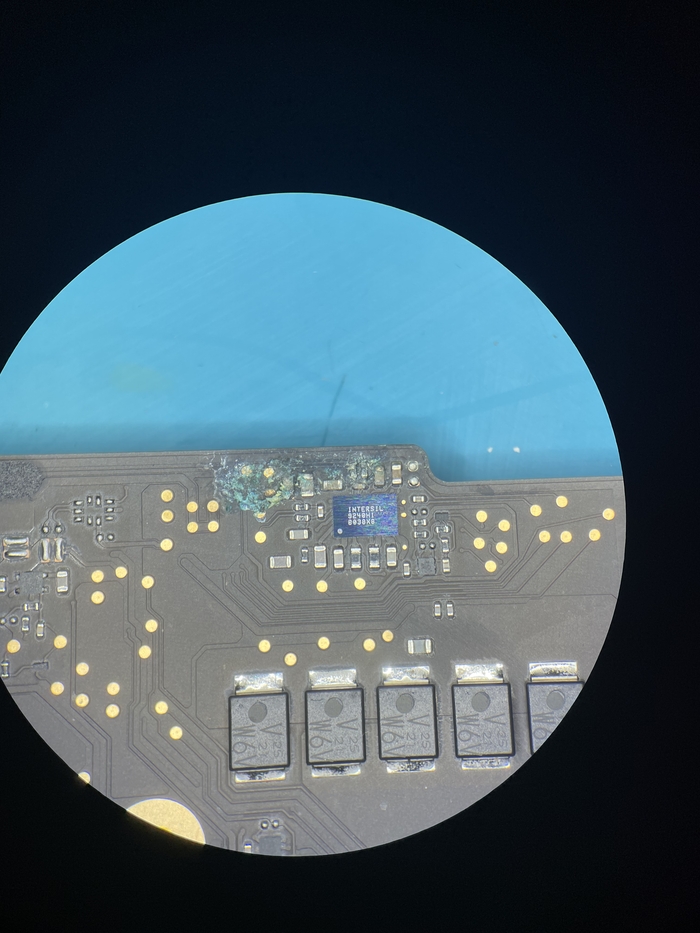

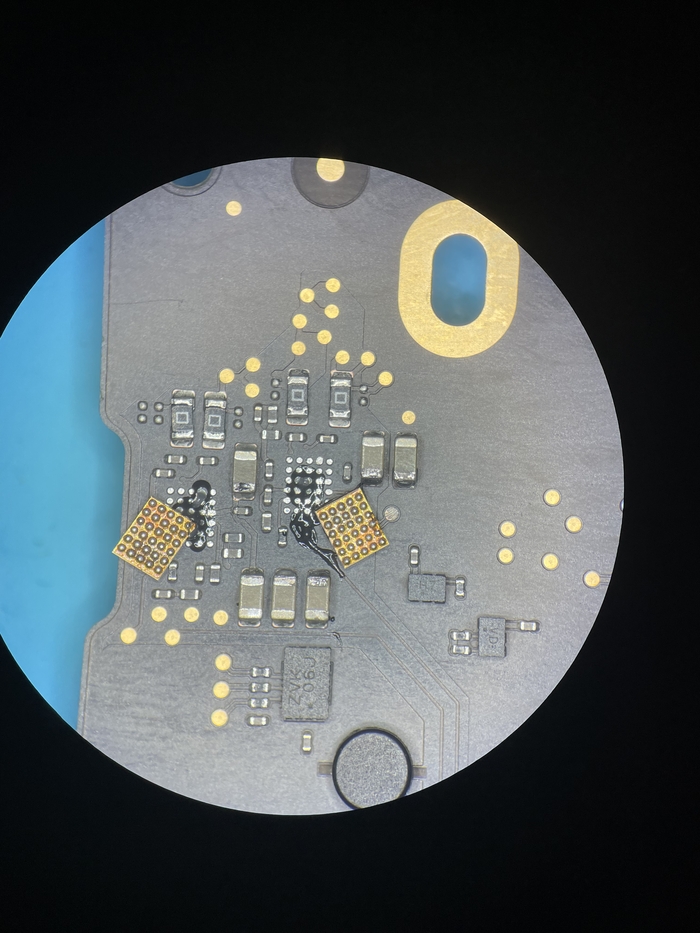

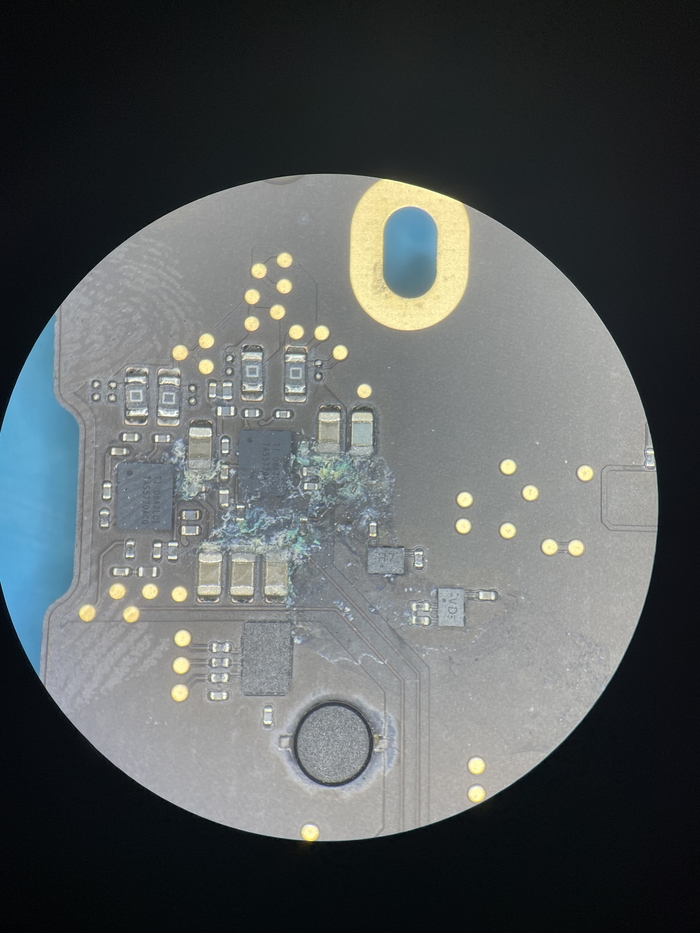

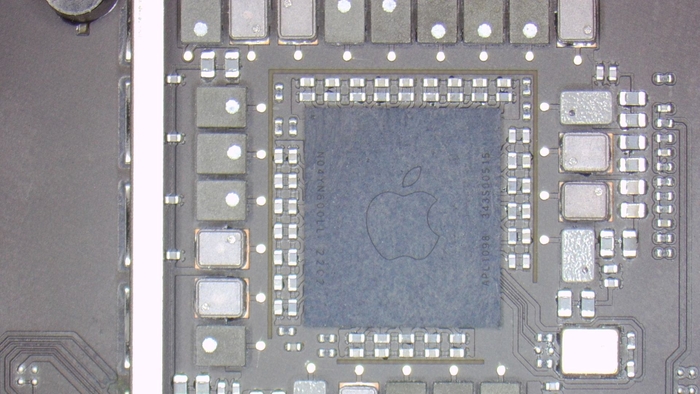

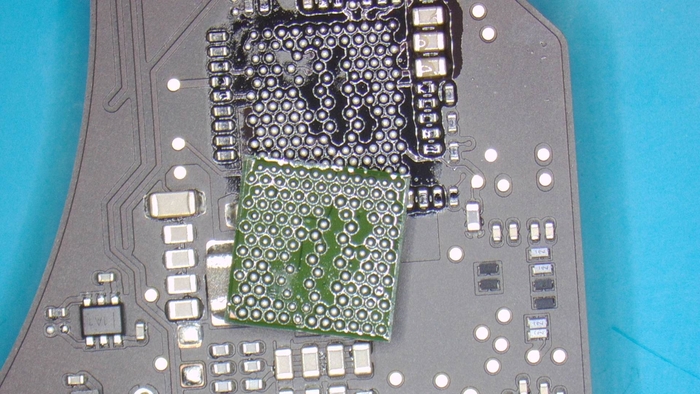

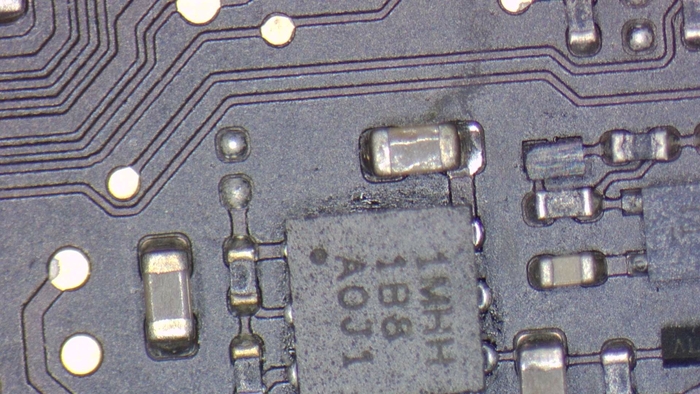

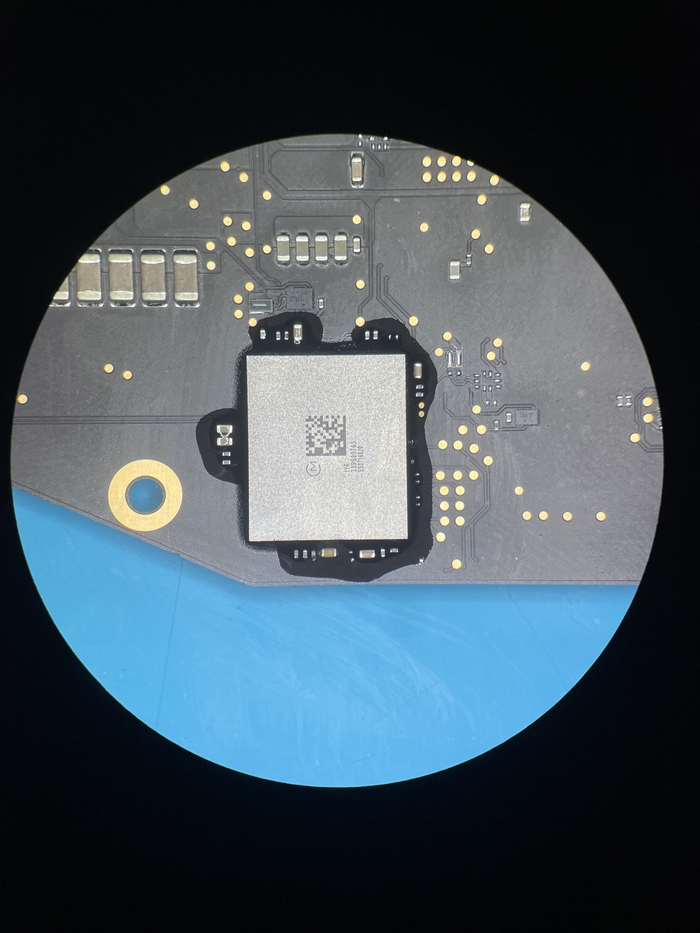

Первым делом нужно очистить все окислы, перекатать микросхемы, восстановить отгнившие дорожки и заменить поврежденные элементы, комментировать каждое фото смысла не много по этому оставлю это так.

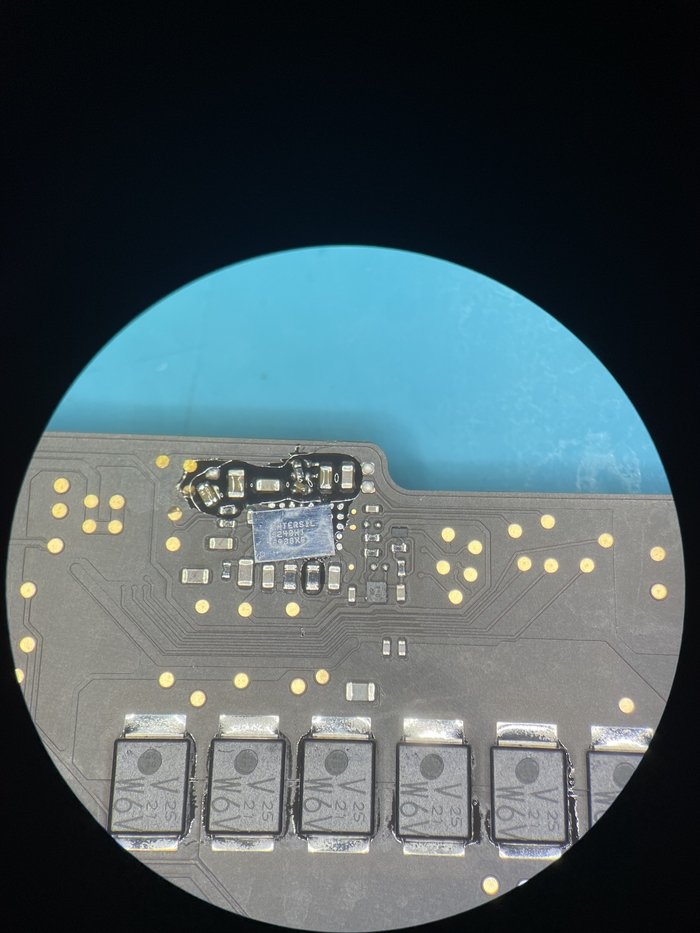

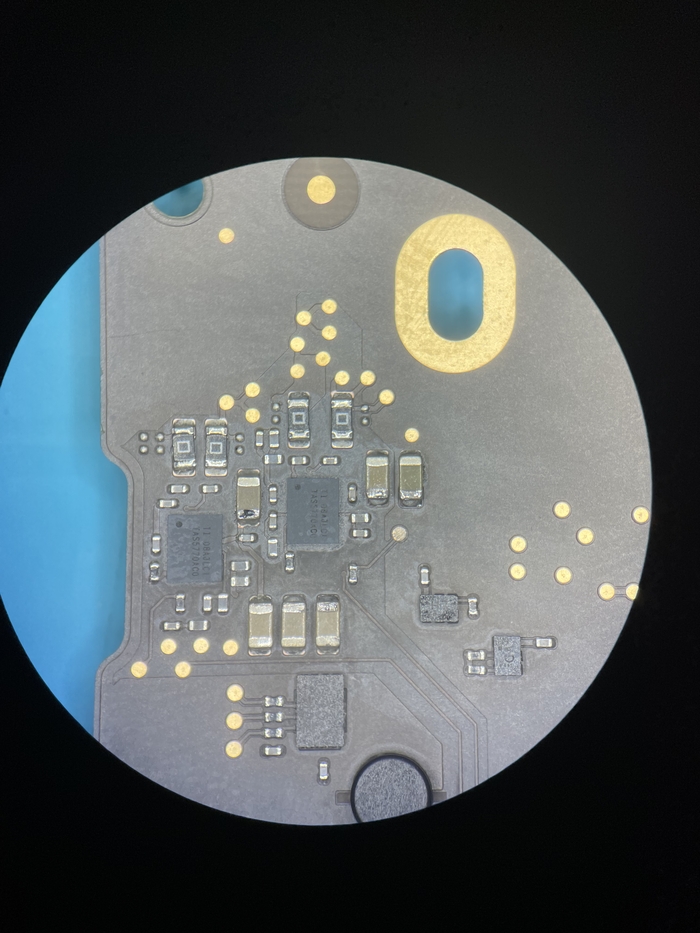

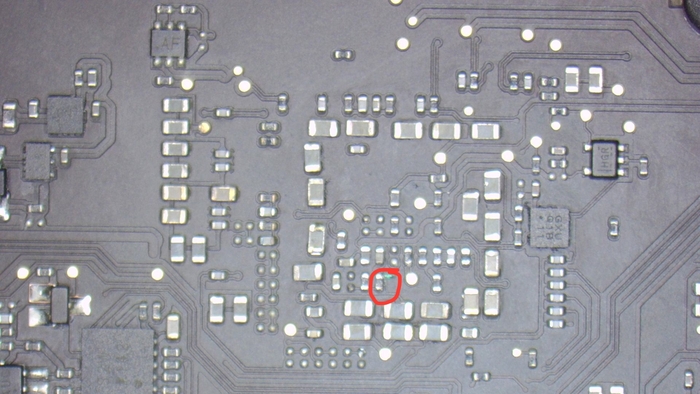

После того как все было восстановлено мак включаться наотрез отказался, только весело поднимал дежурки и на этом все. По результатам замеров приходим к выводу что один из двух контроллеров питания вышел из строя из за того, что ему вот в этом месте в энейбл прилетело 12.6В вместо положенного более маленького напряжения.

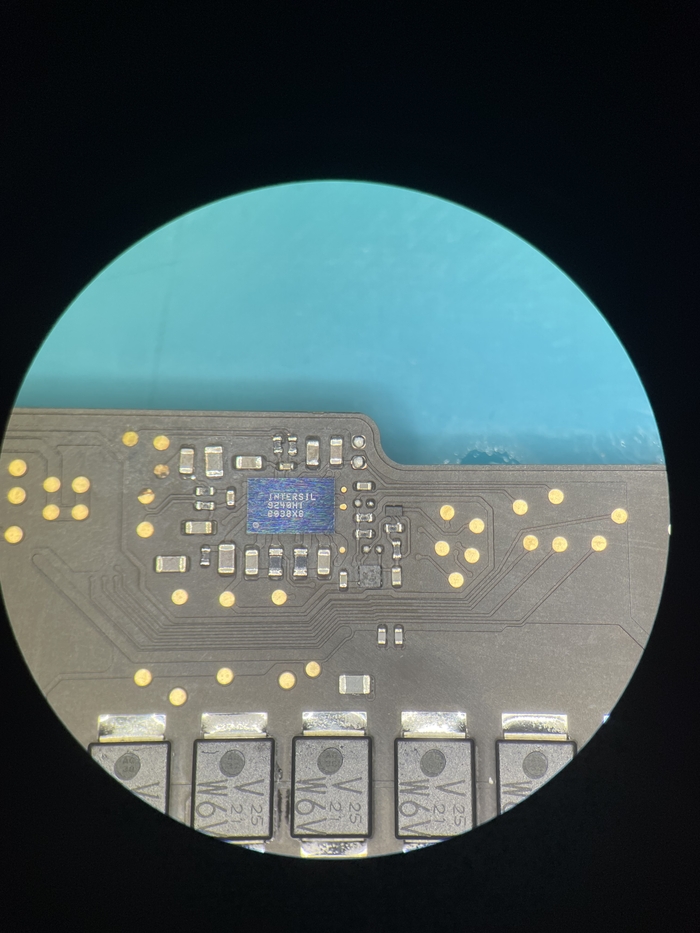

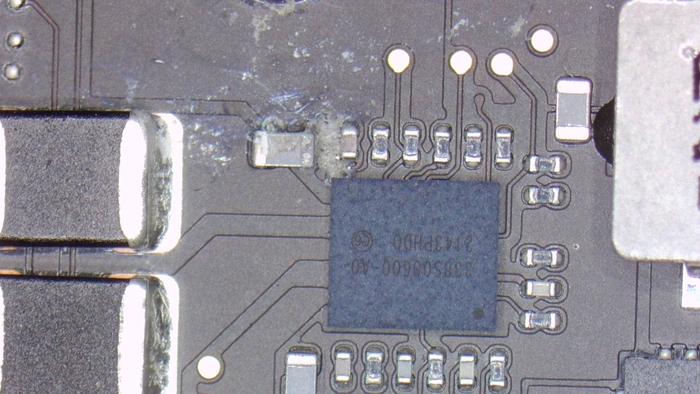

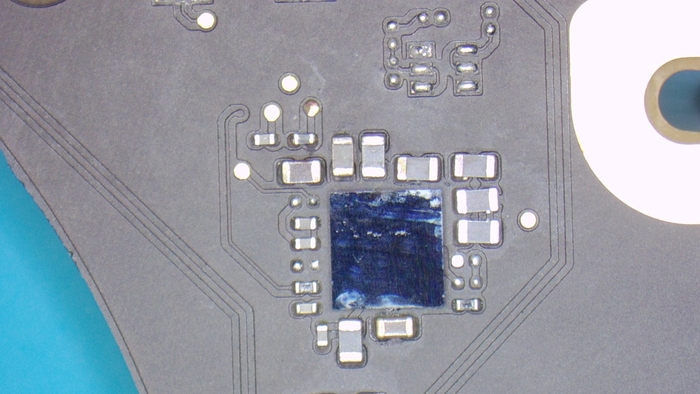

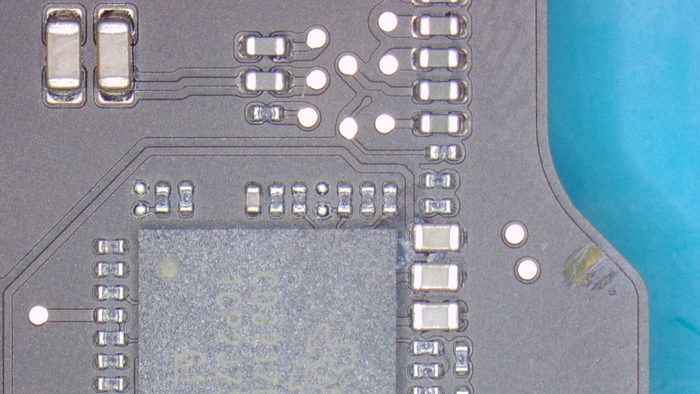

Меняем питальник вот этот питальник.

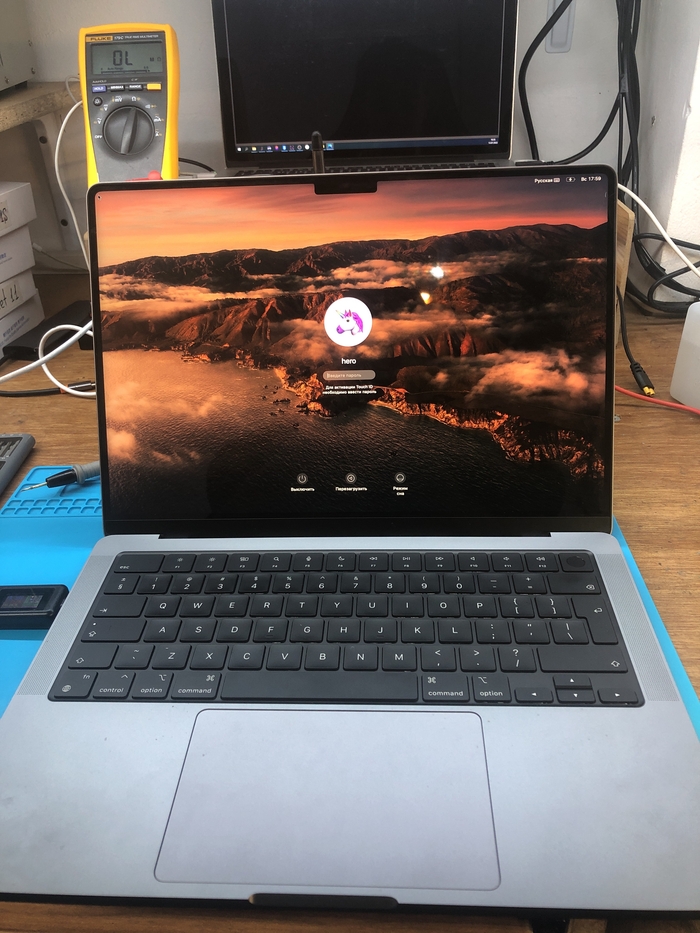

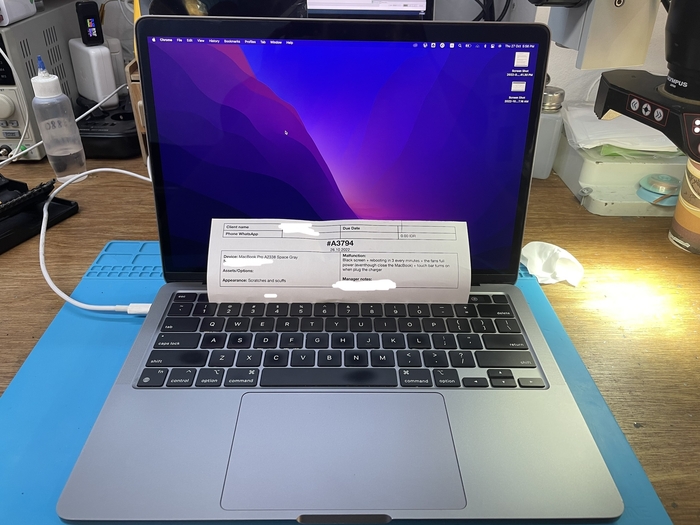

И получаем полноценны запуск.

На этом данный ремонт успешно завершен, хоть повреждений жидкостью было много, фатальных последствий не было, но так бывает не всегда.

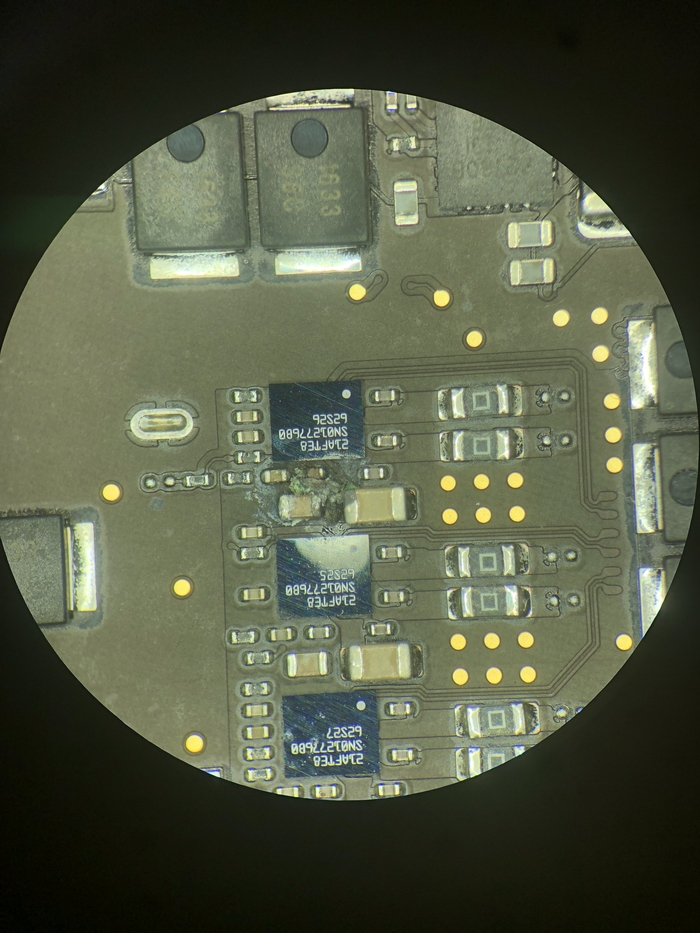

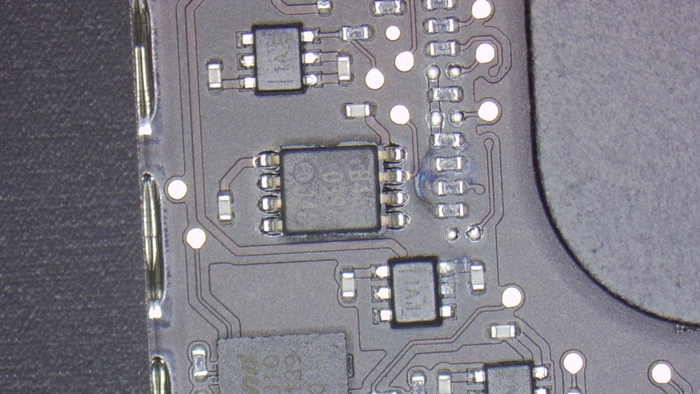

Вот например точно такой же мак, на плату попала всего одна капля но последствия были катастрофичными. 12.6В основного питания прилетели в низковольтную линию питания проца, естественно после такого прямого попадания чинить уже было нечего.

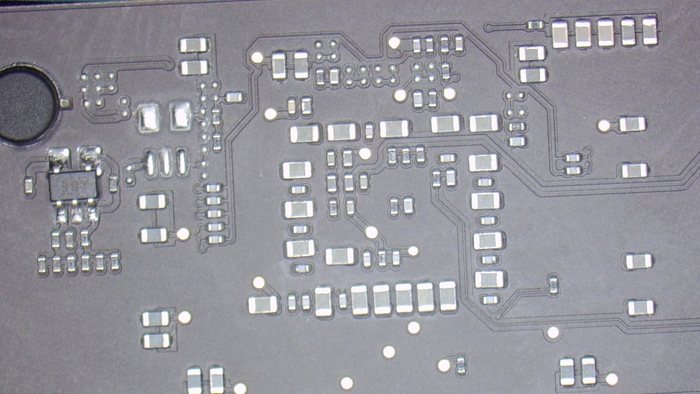

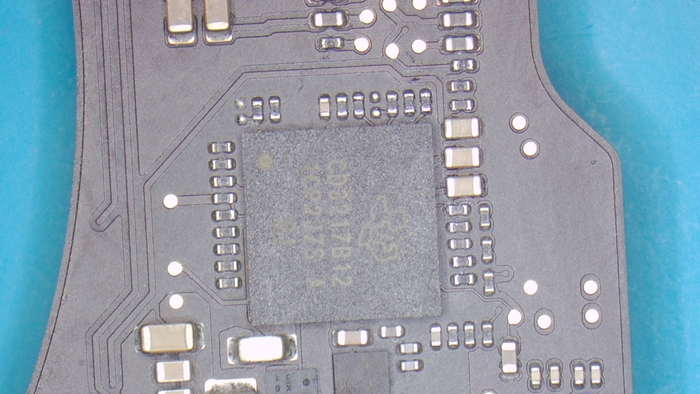

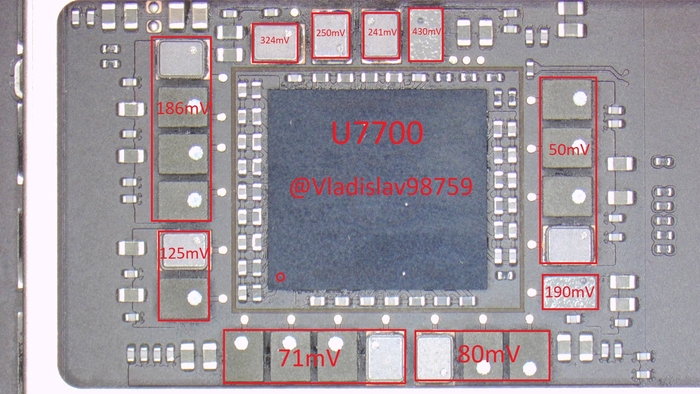

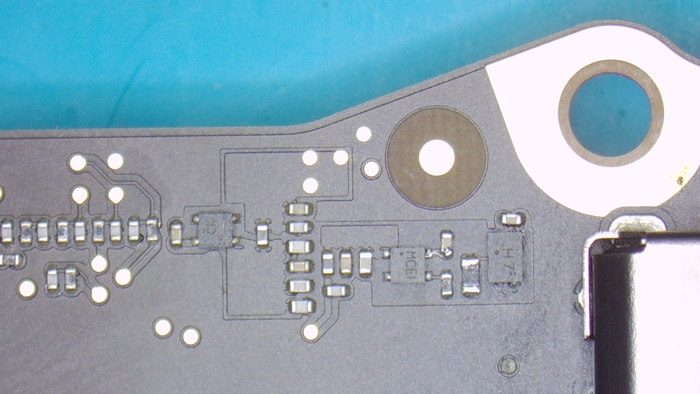

Так же прикрепляю фоточки замеров обвязки обоих питальников, может кому нибудь из мастеров пригодятся.

Передаю привет моим 29 подписчикам и всем тем кто читает мои посты, до новых встреч.

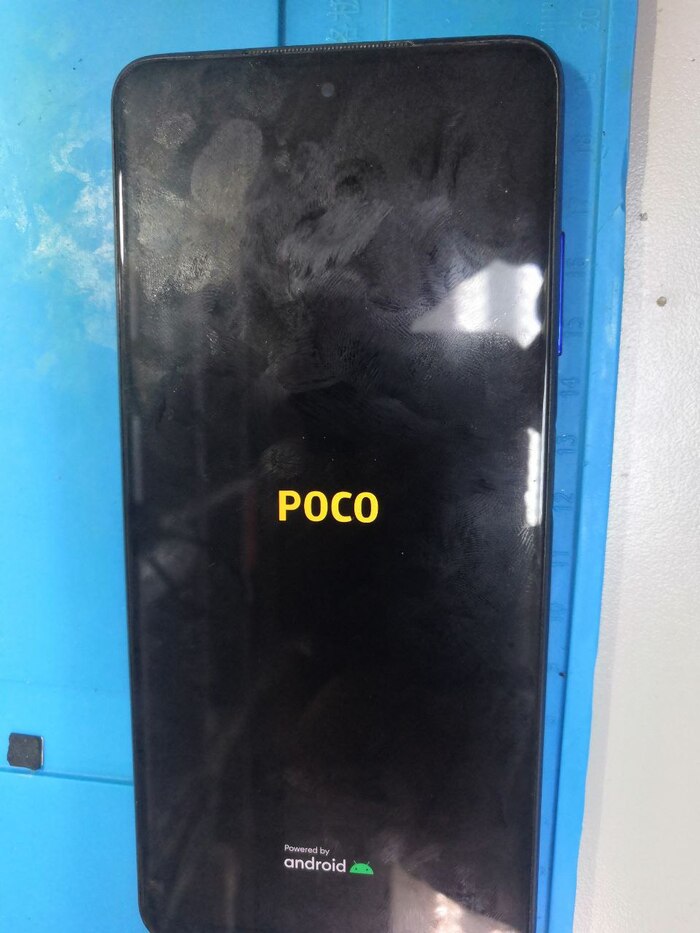

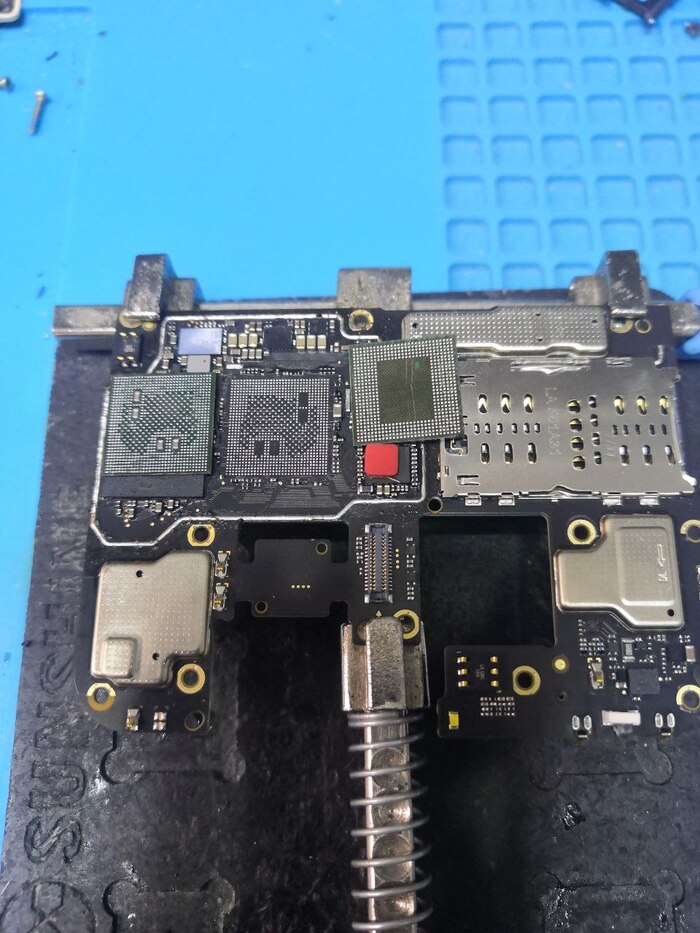

Последнее время повалили пачками Poco X3 pro , стандартная болячка плохая пайка проца оперативки и флешки. Долго ждал трафарет с алика. По итогу перекатка решает проблему. Причем первые аппараты катал только проц с оперативной. Но они вернулись, По итогу надо катать три микросхемы. Почему то 99% мастерских просто диагностируют замену материнской платы. Неужели так деградировали мастера? А еще слышал всякую чушь, что это контроллер питания, мертвая микросхема памяти и так далее.

Имеем на ремонте ноут с отсутствующей подсветкой дисплея, шумной работой вентилятора и постоянными перезагрузками.

Открываем крышку и с видимой стороны платы вроде бы даже ничего криминального не наблюдается.

Снимаем плату и с обратной стороны видим немножечко окислов возле пары звуковых усилителей.

Так же обвязка чарджера выглядит определенно не самым лучшим образом.

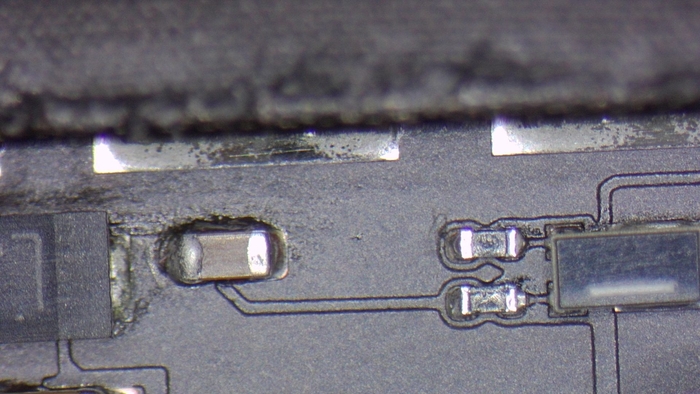

Конденсатор по питанию вафли судя по всему не очень здоров.

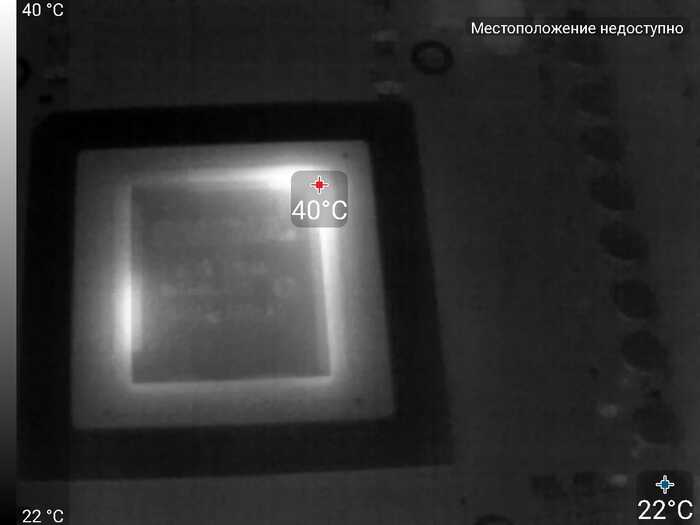

Подадим питание на линию и для наглядности взглянем на плату через тепловизор.

Приступаем к ремонту. Перекатываем усилки чтобы быть уверенными что под ними нет окислов.

Сажаем на место и отмываем участок платы.

То же самое проделываем с чарджером.

Почти как по заводу.

Меняем кондер у вафли и ремонт практически выполнен.

Смахиваем пыль и собираем все обратно.

Теперь ноут фунциклирует как нужно.

На этом все, всем кто дочитал до конца могу сказать только одно:

Сегодня будем менять стекло на новом Redmi note 11. А раз телефон новее, то логично что он должен быть во всем лучше предыдущей модели?)

С 10 серией у меня была целая эпопея, помотала нервы знатно.

Замена стекла Redmi note 10. Дисплей по цене телефона

Поэтому с 11 уже было проще и понятнее. Все шишки набил на десятке)

В 11 серию завезли экран в 90 герц, доработали камеру и.............отняли часть функций, которые были в 10 серии. Телефон теперь не записывает в 4к, процессор медленнее на 42%, меньше время работы от батареи и медленее зарядка, хотя емкость акб одинаковая. И если время работы от батареи можно свалить на жрущий акб экран в 90 герц, то все остальное вызывает вопросы. Складывается ощущение что 11 серия - это урезанная десятка)

Просто если это все сделали только ради экрана, то оно того не стоит, потому что разница между 60 и 90 герц глаз почти не замечает. А вот уже 120 герц уже вызывает ощущение как будто твой телефон на треке фомулы 1. Я если честно вообще не заметил скорости экрана и подумал что дисплей оставили от старой модели.

А на столе потерпевший в бою с асфальтом.

Изображение показывает без дефектов, а значит можно заменить только стекло, чем мы и займемся)

А вот как выглядит сзади, телефон теперь с острыми гранями как на 12 айфоне.

Снимаем крышку и видим ту же самую компоновку, как и в 10 серии.

Заводим струну с угла и срезаем разбитое стекло. Та же тонна герметика на шлейфе, что и на 10 серии.

Чистим и проверяем матрицу после срезки.

Кайф, можно склеивать.

Капаем в глазок специальную жижу чтобы не было пузырей.

И склеиваем с новым стеклом.

Кайф, а знаете от какой модели подошло стекло? Правильно от Redmi note 10. У них даже стекла одинаковые)

Наносим тонким слоем дорогущий термоклей.

Собираем в обратном порядке и проверяем готовый результат)

Телефон как новый.

Ну и про олеофоб не забудем. Без него никуда.

А, ну и 136 отзыв на 5 звезд с авито от довольного владельца)

А я пойду клеить очередного бойца

По цене вышло 4000р

Всем удачных ремонтов.

г. Санкт-Петербург

Отправить мне вашего потерпевшего можно Сдеком.

Я ВКонтакте: vk.com/mountancore

Я в телеграме: https://t.me/Mountancore

Интересные посты для ликбеза:

Как восстановить олеофобное покрытие на своем телефоне?

С чем едят Amoled и OLED матрицы

Насколько прочное стекло используют в мобильных телефонах?

Аккумуляторы в телефонах и с чем их едят

На чем держится влагозащита IP67? На примере Iphone 8

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама - пришлю мемы с Дуэйном Джонсоном. Всем добра)

Мир труд май друзья

Небольшой отчет о ремонте главнокомандующего Z77 из 1155го полка совсем старой гвардии P8 от Asus

Отпишусь сразу, что ремонт делался исключительно для себя в целях спортивного интереса и получения опыта

Итак. Сабж P8Z77-V LX rev. 2.00

Состояние можно оценить по фото. Сокет отсутствует , вся во флюсе (издевались как могли)

Немного приведем пациента в чувства, отмоем и посмотрим ближе

Еще чуть ближе

М-да. Маска повреждена, отсутствует много пятаков и часть контактных площадок окислены

Пайка сокета - процедура неприятная, весьма капризная и дорогая

P.s потренируюсь за кадром немного))

Теперь приступим

Достали новый сокет из старых запасов

Теперь проверим результат. Что тут у нас

По каналам памяти все четко, пропусков нет.
Можно выдохнуть (если бы сокет недосел, то 95% были проблемв с ОЗУ)

Теперь проверим связь процессор ➡️ PCH

А вот тут у нас проблемы Хьюстон. Аж 3 линии в обрыве, редко такое встретишь

Смотрим сам чипсет

Эх, следы флюса вокруг + небольшой скол.
Ремонт затягивается, снимаем дальше

М-да, немного повозимся и проверим результат

Опять одна линия в обрыве. Блин. Недосел сокет или проблема с хабом. Бросаем монетку

Бинго. Проблема с хабом, будем ставить другой

Проверяем

Ну а теперь проверяем итоговый результат

А у нас тут первостепенный дефект самой платы. Висит на заставке Асус, не реагирует ниначто
Поэтому хаб погрели, скололи, а потом еще и приговорили сокет...

А сам дефект тут прост и типичен для этой платы(обрыв резистора по 12V in возле мультиконтроллера )

Вот теперь все ОК 👌

На этом все. Вроде получилось интересно )
