Сегодня я расскажу как Apple в угоду ремонтопригодности забыла о прочности и надежности своих устройств. А так же покажу как много нюансов есть при замене заднего стекла)

Но для начала окунемся в историю.

Apple на протяжении всей истории выпуска айфонов не могла определиться какую крышку делать для своих устройств. Сначала была пластиковая в 2G-3GS, затем стеклянная в 4-4S. Потом решили покурить бамбука и поставить металлическую в 5-7 айфонах. И все это время до 8 айфона это было исключительно косметическое решение ради "дорохо-бохато" и никакого функционала не несло.

Затем купертиновские любители бургеров завезли беспроводную зарядку в 8 айфон и модели 8/8+/X/XR/XS/XS Max/11/11 Pro/11 Pro Max/12/12 Mini/ 12 Pro/ 12 Pro max/13/13 Mini/13 Pro /13 Pro Max/14/14 Plus/14 Pro/14 Pro Max получили кстеклянные крышки. Но начиная именно с восьмерки стеклянный корпус перестал быть только косметическим и стал больше практическим решением, тк беспроводную зарядку под металлическую крышку уже не засунешь, тк неё итак низкий КПД(коэфициент полезного действия) и из-за этого сильный нагрев, а с металлической крышкой КПД вообще опустится до нуля и просто будет в лучшем случае греть телефон без зарядки. Поэтому по-любому нужно только стекло и о металлических крышках можно забыть.

А чтобы это стекло не рассыпалось от воздуха крышку приклеили полностью к корпусу на жесточайший клей. Поэтому с одной стороны вроде стекло легче разбить. А с другой можно его разбить и ходить дальше, потому что под чехлом не видно. Так что менять стекло или нет это больше вопрос эстетики. Функционал телефона от битой крышки не теряется в большинстве случаев. (Если конечно не отбиввается материнская плата, которая напрямую к этой крышке прикручена)

Выглядело это примерно так. Даже в мясо битыми аппаратами можно пользоваться, если надеть чехол)

А вот в обычных 14 / 14 Plus и во всей 15 серии ребята из яблока обкурившись калифорнийской травой решили все крышки крепить на защелки как в древнем айфоне 4s. Якобы чтобы проще было чинить.

И знаете как теперь бьются крышки на 15 серии? Вот так)

Отлетает нахер весь блок камер. Такое уже за чехлом не скроешь. после такого линзы камеры засрутся за 2 секунды и придется ещё и камеры менять. А как известно заменишь камеру - получишь ошибку что камера менялась.

То есть помимо того что крышку теперь можно сломать руками, как парень из этого видео (начиная с 7:18), так её ещё и разносит так, что потом хрен соберешь)

Н - надежность)

Так что 14 Pro / 14 pro max по сути последние модели с надежным корпусом, который можно разбить и ходить дальше без проблем.

Но это все оступление. А мы сюда пришли на работу посмотреть. Приступим.

Принесли мне Iphone 14 Pro Max с битой крышкой цвета грифеля от карандаша)

До этого клиенту на другом 14 про максе тоже меняли стекло в другом сервисе, после чего он остался недоволен проделанной работой, а исправлять эту жесть ребята из предыдущего сервиса отказались.

Поэтому уже другой 14 про макс попал ко мне в руки, в надежде что у меня такого колхоза не получится. Оправдал ли я надежды клиента узнаете в конце поста)

Что сделали не так ребята из предыдущего сервиса? Для начала само стекло прям совсем дешман, потому что крышка на фото состоит из двух кусков: основного куска и куска с квадратом камер, которые тупо склеили между собой супер клеем. Это самое дешевое стекло на рынке и выглядит телефон после него максимально колхозно.

А второе это щели между ободком камеры и крышкой. В ориге их нет потому что стекло находится под ободками. Но при замене крышки пилить ободки это опасный и долгий процесс, поэтому большинство мастеров ставят стекла с широкими глазками. Но проблема не в щелях, а в том что ребята их даже ничем не загерметизировали чтобы не попала вода и выглядело все красиво.

Поэтому покажу эту же работу делаю я)

Снимать крышку будем на лазере, поэтому для начала полностью раскручиваем телефон осталяя только шлейфа кнопок, пару антенн и нижний шлейф.

Далее нужно защитить аллюминиевым скотчем все участки, по которым может пройтись лазер, в основном это линзы камер.

Да, есть специальные формы типа на фото ниже, которые закрывают все антенны и шлейфа. И я их даже заказал, но Почта России проебантусы. Особенно в СПБ, потому что все посылки застревают в одном сортировочном центре на херову гору лет и получить посылку можно только если написать заявку на розыск. А все потому что из этого сортировочного центра в спб уволился одномоментно весь персонал. Такие дела)

Ищем шаблоны на 14 серию. Подгоняем их под размер рамки и запускаем лазер на прожиг краски на крышке)

Вот так выглядит крышка после 3 проходов лазера. Вся краска отвалилась от стекла)

Далее снимаем крышку спомощью фена и сепаратора, сохряняя все магниты Magomedsafe.

Далее прожигаем на лезере всю сажу, остатки краски, наносим по периметру дорогущий темоклей и собираем все магниты обратно на каптоновый скотч для беспроводной зарядки.

А теперь вот как должно выглядеть нормальное стекло. Один большой кусок без склеек. Сразу чувствуется разница со стеклом из предыдущего севиса)

Затем собираем все обратно и клеим новую влагозащитую проклейку)

И заполняем все щели на ободках полиуретановым герметиком.

Готово. Телефон теперь выглядит как новый)

И глазки без щелей. Как и хотел клиент)

Выдаем потерпевшего обратно владельцу обменивая его на деньги)

И получаем заслуженный отзыв на яндекс картах за проделанную работу)

По цене вышло 10000р

Отправить мне вашего потерпевшего можно Сдеком.

Всем удачных ремонтов.

г. Санкт-Петербург

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

С чем едят Amoled и OLED матрицы

Как гниют самсунги

Как гниют китайцы

А так же приглашаю всех желающих в комменты для совместного веселья)

Ну а тем, кто напишет, что пост реклама - пришлю мемы со стеклом. Всем Добра)

Всех приветствую!
Обратился тут ко мне человек ,который решил установить мод чип на Nintendo Switch Oled ,да вот что-то пошло не так и теперь приставка не запускается .Его теребит клиент которому он все это устанавливал , ну а он уже не знает ,что с ней сделать ,чтобы она пришла в состояние включение ,вот как то так.Ну и присылает мне вот такие фото.

И ещё вот такое

Просит меня сделать реболл emmc и подпайку под неё проводника ,ну и вообще посмотреть, что и как.
Приставка у меня и она действительно не загружается ни в одном из режимов ,ни сток ,ни атмосфера .
Разбираем и вот что видим.

А вот так выполнено подключение точки d0 ,под emmc .

Это самый некачественный из адаптеров и отваливается он почти сразу после установки.
Ну а особо усердные установщики ещё и умудряются повредить шары под микросхемой.

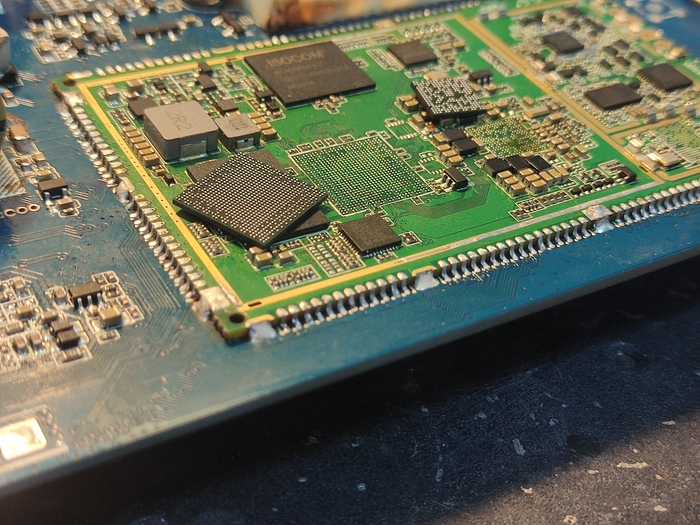

Поэтому быстренько вынимаем эту залипуху и отпаиваем emmc.

Зачищаем посадочное место ,накатываем микросхему .

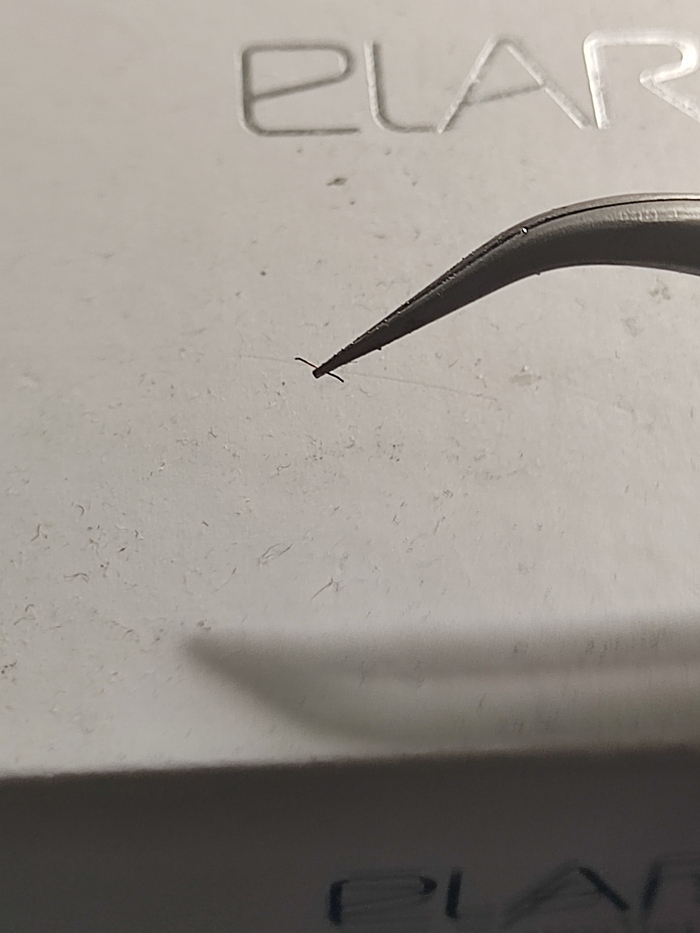

Берём вот такой проводок с Али.

Вот такой толщины ,вот такой ширины .
Подпаиваем его к точке d0 ,закрепляем УФ лаком.

Далее запаиваем микросхему и из свободного конца провода формируем завитушку которую опять закрепляем УФ лаком. И уже к ней подпаиваем проводник ,который пойдет непосредственно к точке подключения на мод чипе.Ну и напоследок фиксируем все поксиполом .
В итоге это выглядит так

Отмываем все вокруг .
Собираем обратно ,но тут вылазиет ещё одна проблемка о которой меня предупреждал "мастэр" , это подгоревший разъем дисплея и немного разъехавшиеся ножки в нем.

Поправляю все это дело и запускаю.

Ну и все работает!
По итогу один мастер заработал чуть меньше ,чем он рассчитывал ,т.к частью денег клиента пришлось поделиться со мной)Но я доволен и клиент надеюсь тоже)
Спасибо за внимание !
А обратится по вопросам ремонта материнских плат Nintendo Switch любого поколения ,можете ко мне по ссылке в моем профиле Пикабу.

Давненько я не публиковал ничего интересного, так что будем это исправлять. Сегодня я расскажу про процесс разработки программатора для калибровки магнитных датчиков угла на макбуках, так же известных как Lid Angle Sensor.

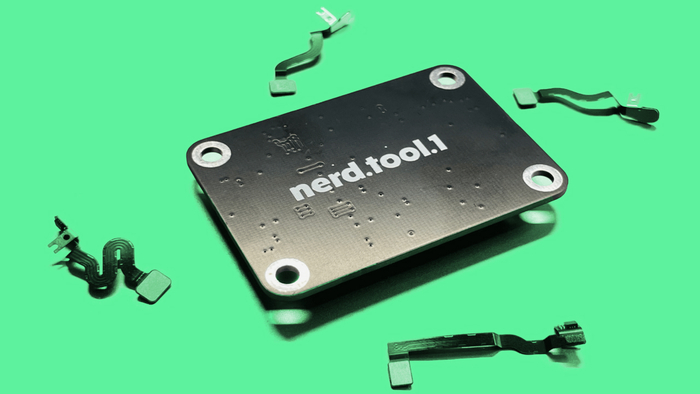

Пару недель назад некая мастерская в Германии открыла предзаказ на устройство nerd.tool.1 для калибровки этих самых датчиков, стоимостью всего в каких-то 169 EUR. При этом программатор состоит из контроллера ESP32, платы и трех разъёмов для подключения. После этой замечательной новости я спросил себя: "А чем собственно я хуже?" И решил запилить собственную версию данного девайса из подручных материалов.
