Найдись человек)
Если ты узнал эту плату то набери меня, я потерял твои контакты)))
Показать полностью
1
Сообщество Ремонтёров
8 094 поста
•
44 151 подписчик
0 просмотренных постов скрыто
CGavnoPods. Качество и надёжность xD
Привет!
Сегодня на ремонте самые популярные наушники на пикабе
О чём говорить, даже кинокамера сфокусироваться не смогла xD
Дефект - закончились)
Надо срочно разобрать и посмотреть что там внутри.

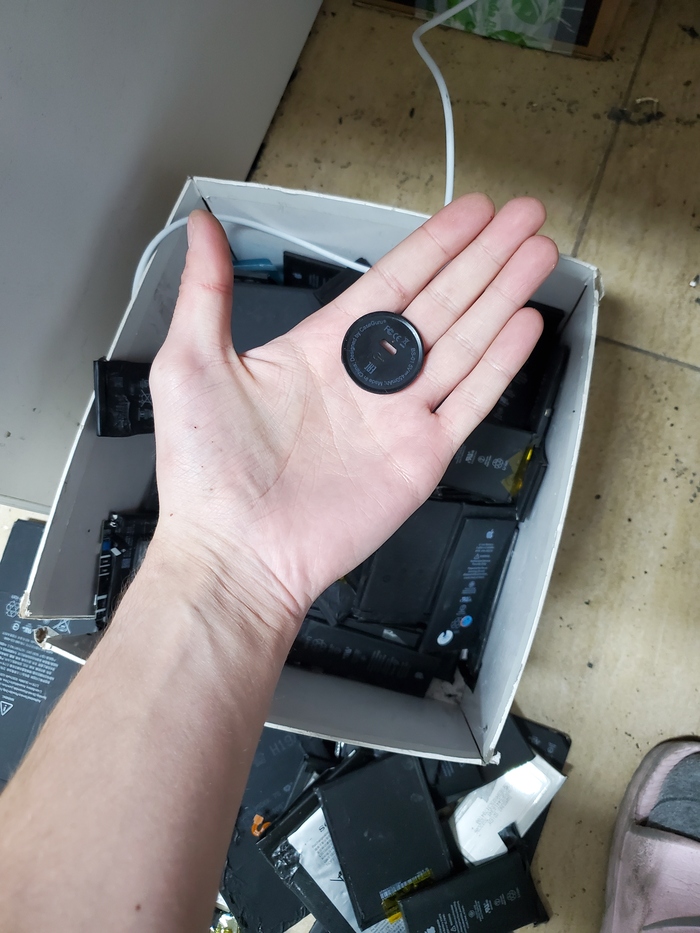

Разборка сразу не задалась - часть корпуса улетела в атомную коробку с литием
Над сдать это дело, а то если что-то пойдёт не так, то взорву всю Таганку.
Кстати линий принимают по 50р за кило, а в коробке под ногами около 10кг.
На стаканчик кофе в кофеавтомате из азбуки вкуса даже не хватит.
Ну хотя бы проезд дневной отобью)
Не суть.
Вот как это дело выглядит изнутри
И супер навороченная материнская плата зарядки
Ну это же подделка правда?
А вот собсно вход
По ремонту говорить ничего не буду.
Снял разъём
Почистил и запаял другой
Камера наотрез отказывается фокусить это чудо инженерии
Но немного уговорил
Разъём поставил с распорками в корпус для дополнительной устойчивости
За замену взял целый косарь, вот теперь на кофе, даже с маленьким малиновым круасаном, хватит.
Вопросы по ремонту вообще любых наушников не надо задавать мне в телегу, я ими не занимаюсь!
Ай, ну ладно, в эпловских аирподсах только аккумы меняю и то, в первой и второй серии, а видос с этим делом можно глянуть на ютубе или в текстовой версии тут на пикабу.
По другим вопросам пишите в личку, либо зовите меня тут по призыву @R.Fon
Увидимся)
Показать полностью
13
Первые успехи, ремонт 10 Nintendo DS Lite ч.2
В первом посте я обрисовал ситуацию, сейчас сразу к делу. Пока что из 10 консолей исправно работает 1.
Вторая белая консоль
Из всего десятка две белые консоли выгодно выделялись своим хорошим внешним видом. Как я уже писал, одна сразу была полностью рабочая, а вот вторая при включении зажигала зеленый светодиод, но не зажигала экраны, не запускался звук и не было реакции на кнопки.
Внешняя диагностика закончена, пора разбирать. Внутри плата и компоненты выглядят так же хорошо, как и корпус снаружи. Это всегда хороший знак.
Видите, как черный проводок ныряет под слот для картриджа? Достать его просто, а вот обратно продеть посложнее, чем вдеть нитку в иголку.
Первым делом я проверил мультиметром, что питание идет не только на светодиод. С питанием на плату все оказалось хорошо.
Тогда я полез в Гугл и в ютуб. Если питание есть, но гаджет не работает, надо проверить предохнранители и фильтры. Начал с предохранителей, их на плате два, оба “звонятся”, значит цепи питания действительно работают как надо, защитного разрыва не было.
Гуглил дальше частые проблемы с питанием и узнал занимательную особенность. На основной плате есть wifi модуль. И гаджет спроектирован так, что при отказе данного модуля консоль не запускается. Можно сказать, что моя ставка сыграла, ведь я купил 10 консолей и 8 из них хоть и с проблемами, но тем не менее включаются, значит с любой рабочей (но со сломанными дисплеями и корпусом, нерабочей батареей) можно снять wifi модуль и проверить, вылечит ли это пациента с хорошим корпусом.
Слева Wifi модуль, справа два фьюза
Разбираю третью белую консоль, которой нужна замена корпуса и дисплея (а значит ремонтировать её финансов невыгодно, лучше пустить на запчасти). Снимаю модуль и перекидываю на подопытного. Я не ожидал, что все будет так просто, но консоль просто включилась, оба дисплея оказались здоровыми и других поломок я не обнаружил. А значит, текущий счет - две рабочие консоли из десяти!
Единственное, что оставалось сделать после проверок всех кнопок и чтения картриджа - хорошенько почистить. Для этого я использую много ватных палочек и спирт для протирки электроники. Снизу - было, сверху - стало.

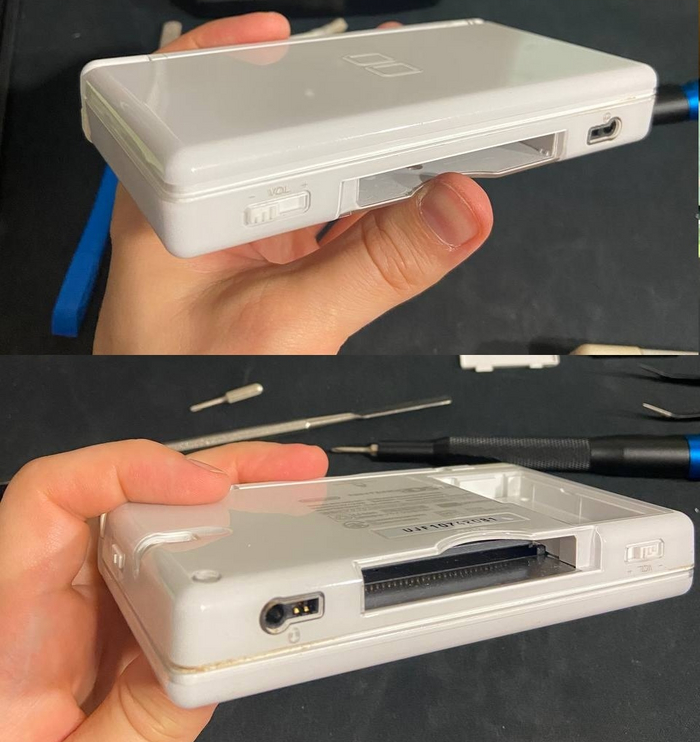

Не заметил, что ракурсы разные, но на обоих углах была грязь. Во время разборки удалось ей счистить на 99%
Первая неудача
После такого крутого старта на следующий день у меня был всего лишь час, чтобы поковыряться в консолях, но окрыленный успехом, я был уверен, что за это время успею починить еще одного пациента.
Своей жертвой я выбрал консоль у которой глитчат оба дисплея. А значит, либо у них какие-то проблемы с подключением (плохой шлейф, неплотное подключение, сгорела обвязка из фильтров), либо проблемы с самими дисплеями.
Разобрав консоль я сразу заметил отвалившийся резистор. Так получилось, что Амазон не доставил мне припой, я жду возврат денег или новую посылку, так что пока паять не планировал. Но на посадочных местах припоя хватало, так что я подлил флюса и подхватил резистор на место. Камера не телефоне таких мелкашей не берет, так что показывать не буду.

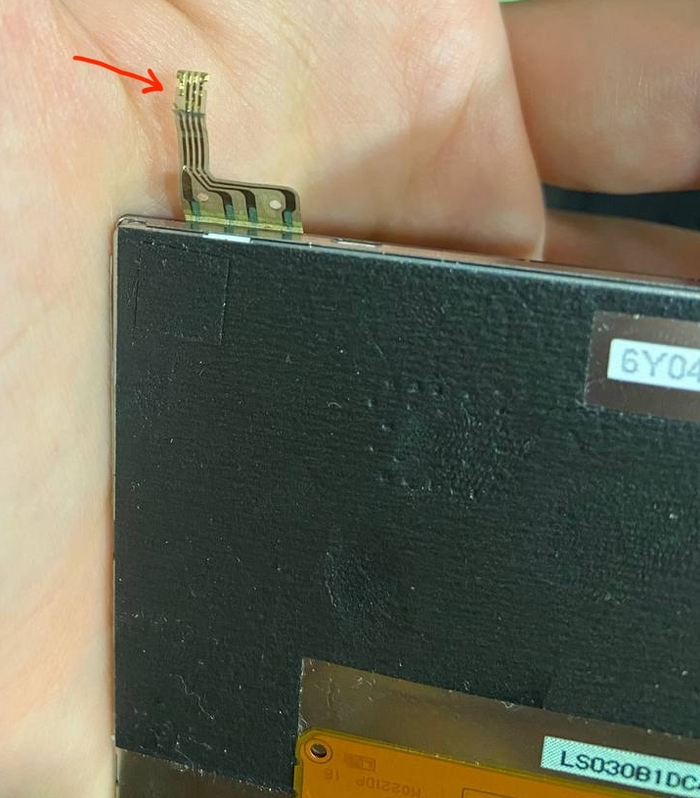

Зато покажу, что обнаружил надрыв контакта на шлейфе нижнего дисплея. Вот тут точно нужен припой, а еще и проволочка, чтобы надежнее зафиксировать контакт, так что дисплей уходит в коробку с компонентами, которые не работают и требуют ремонта.
На ютубе говорят, что гибкие шлейфы очень плохо поддаются ремонту, но буду пробовать
Понятно, что нижний дисплей уже ничего не спасет. Пока не починить шлейф, глитчить он не перестанет. Но вот состояние верхнего дисплея от припаянного сопротивления не изменилось, все такие же вертикальные полосы. Следующим этапом буду менять оба дисплея на заведомо рабочие. Ну и пока собирал/разбирал, естественно почистил все компоненты, чтобы консолька смотрелась получше.
Задавайте вопросы! Я пишу эту серию чисто для себя, как своеобразный дневник ремонта, так что ссылки на Телеграм не дождетесь!
Показать полностью
4
Сложнее флагмана. Замена стекла на Xiaomi Mi 13 Lite
Короче, не успел я выкатить пост про замену стекла на Xiaomi 13, как мне прислали на ремонт его бюджетную версию - Xiaomi 13 Lite. И я немного не понял кто из них флагман)
Я думаю, что Xiaomi совсем двинулись на рисовой диете, потому что изогнутые экраны раньше были исключительно у дорогих флагманов, а бюджетки были плоскими. Но вот выходит 13 серия в которой все наоборот. Нахуя а главное зачем - знает только Лей Дзюнь со своими самоочищающимися роботами пылесосами в менеджменте компании.
Ну раз это бюджетка, значит его проще переклеивать?)
Потому что выглядит эта вундервафля вот так. Кому там не нравился островок на фронталке айфона 15? Ловите такой же, но с двумя фронталками от Xiaomi)
А вот место, где этот аппарат красиво проиграл гравитации. Причем 3 раза)
С гиперскользкой матовой черной крышкой, поэтому приехал телефон сразу в чехле)
Сверху опять огромная шайба, хотя больших камер как на флагманском Xiaomi 13 там нет, но выглядит дорохо-бохато)
Ориг дисплей на него стоит почти 12 косарей вечнодеревянных славянских рупий. И это дешевле флагманского Xiaomi 13 на 5к. Нехило для бюджетки)
А сколько выйдет восстановление дисплея, который сейчас на нем стоит - узнаете в конце поста. Спойлер - намного дешевле)

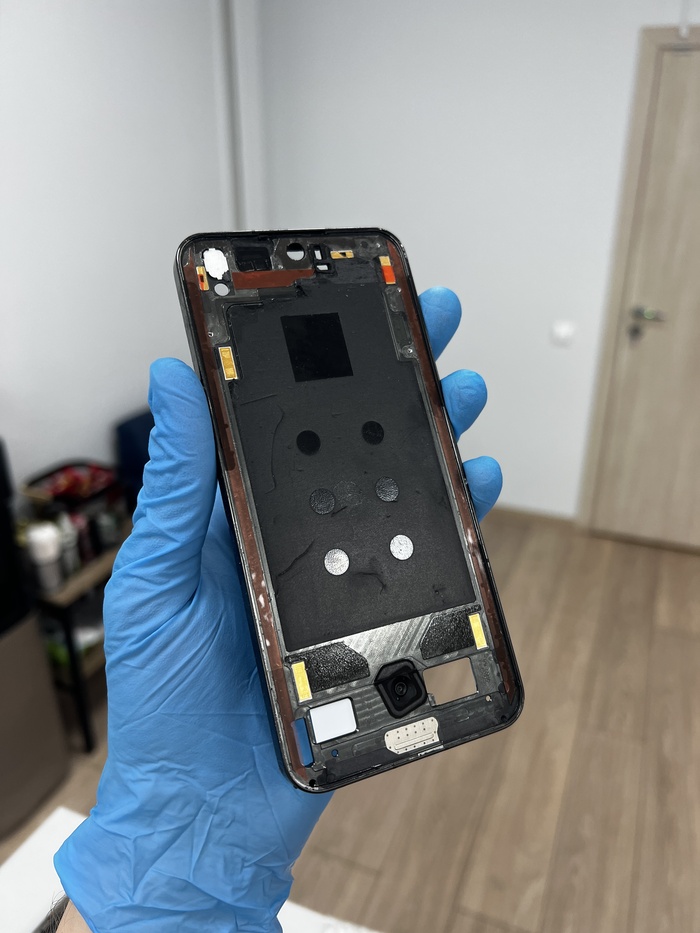

Для начала кидаем данную вундервафлю на сепаратор и отклеиваем заднюю крышку, которая сидит на герметике с двусторонним скотчем. Камеры по сравнению с обычной 13 явно меньше)
Начинаем разбирать и понимаем что все винты выкручены, но пластиковая пластина не снимается, а значит нас где то наебали и китайцы спрятали винт под шлейфом вспышки)
Далее снимаем весь верх, сключая материнскую плату.
Затем весь низ с аккумулятором, потому что под ним находится шлейф дисплея. Правда я не ожидал что сканер отпечатка пальца развалится на 2 части. Но он прижимается пластиной, так что после сборки должен работать без проблем)
И тут начинаеется самое интересное. Рамка пластиковая и от удара её выгнуло в банан. А между рамкой и стеклом налита тонна герметика, который для начала нужно снять.
А затем завести струну между стеклом и матрицей и долго срезать его. Видео ускорено почти в 20 раз. Обычно в этот момент я слушаю что нибудь интересное и поминаю добрым словом главу Xiaomi)
Затем выклеиваем тонкую как лист бумаги матрицу, чистим её от клея и наблюдаем как ее выгибает в веселое волнистое нечто)
Но самое главноеб что все работает даже после всех издевательств)
Теперь берем новое стекло для замены и перемещаемся в беспылевую комнату, чтобы убрать все пылинки и склеить матрицу с новым стеклом в вакуумном прессе.

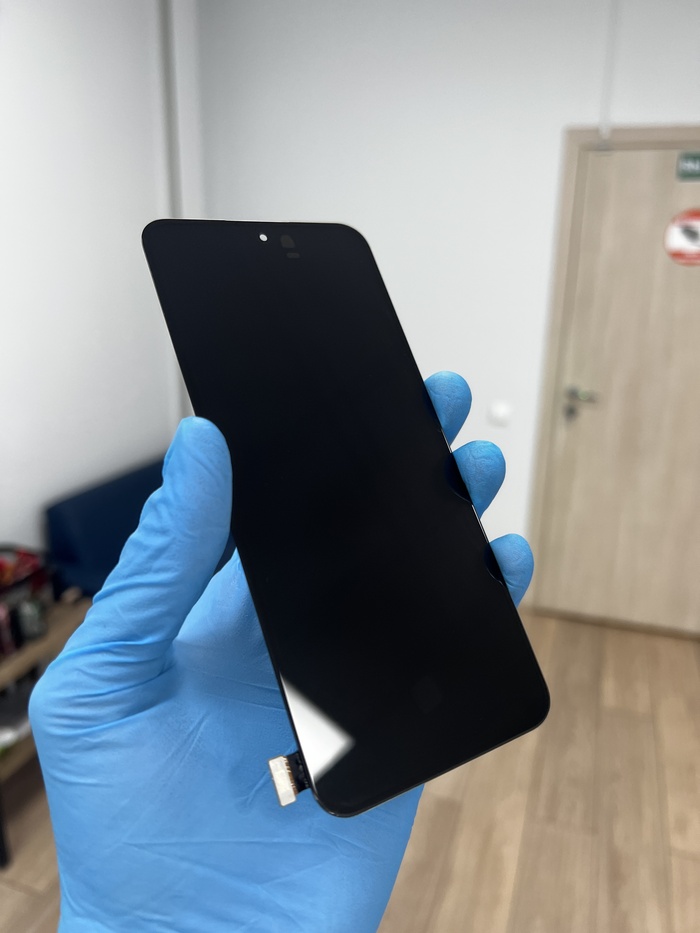

Прессуем все в вакууме и достаем готовый дисплей)
Затем наносим по периметру дорогущий термоклей.
Кидаем телефон в морозилку на 10 минут.

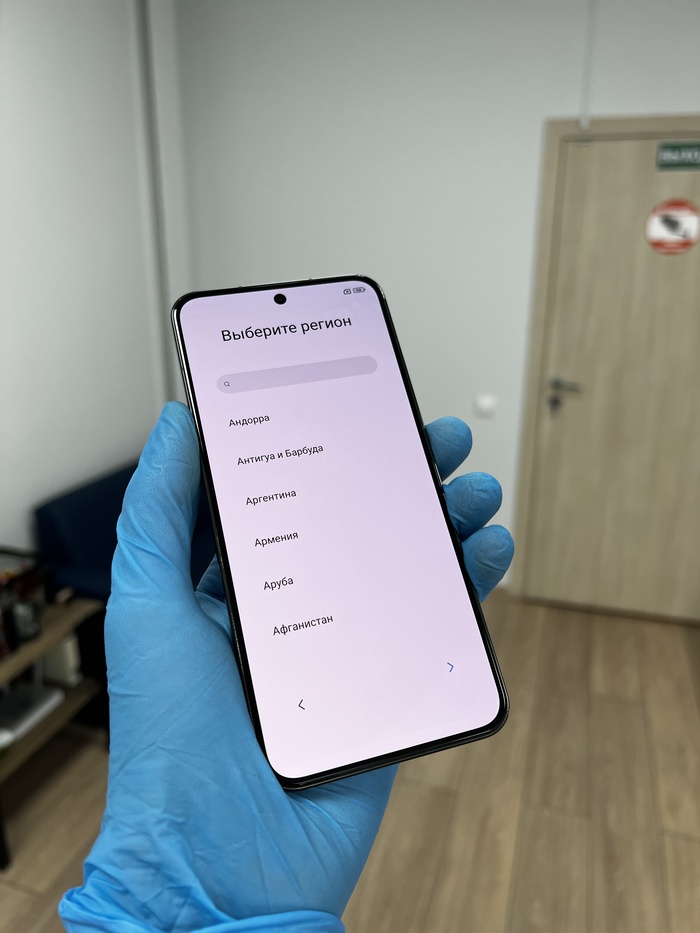

И достаем готовый аппарат)

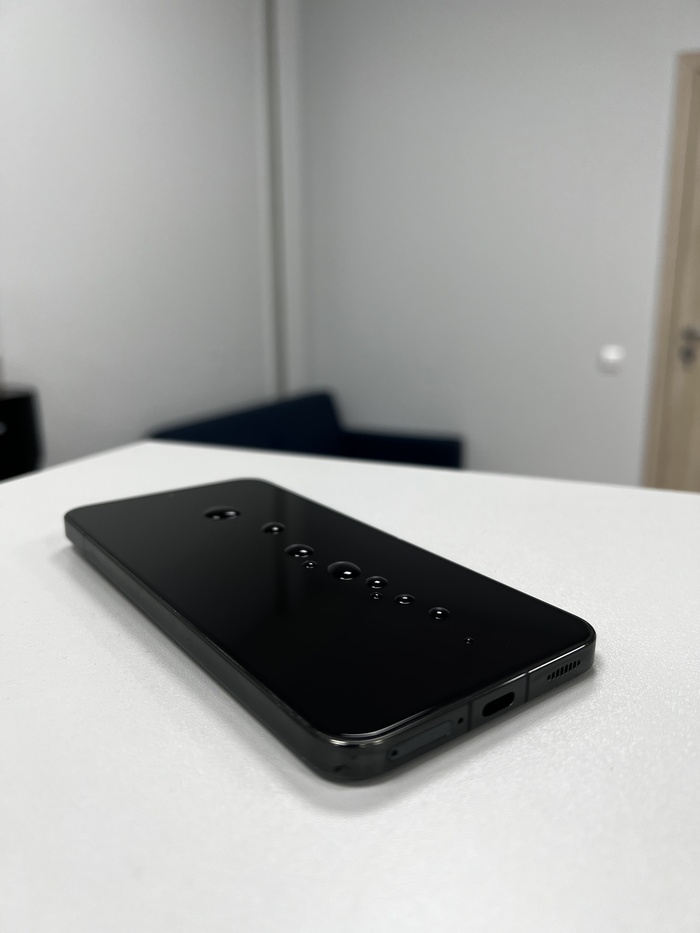

Ну и олеофоб проверим, куда же без него)
Отправляем рисовую бюджетку обратно владельцу и обмениваем ее на деньги.
По цене вышло 5000р
Всем удачных ремонтов.
Телефон мне прислать можно СДЭКом
г. Санкт-Петербург
Я в Телеграме
Я в Ютубе
Интересные посты (Осторожно! Много букв):
А так же приглашаю всех желающих в комменты для совместного веселья)
Ну а тем, кто напишет, что пост реклама - пришлю мемы с Роботами-Пылесосами. Всем Добра)
Показать полностью
12
10
Купил лот из 10 сломанных Nintendo DS lite. Пробую их починить
Я давно хотел заняться ремонтом старых игровых консолей. Смотрел ролики TronixFix и представлял, как сам заказываю на ebay лот сломанных портативок, чтобы попробовать их починить. 9 месяцев назад по работе мне предложили переехать в Мексику и тут наконец-то дошли руки до реализации этого потаённого желания.

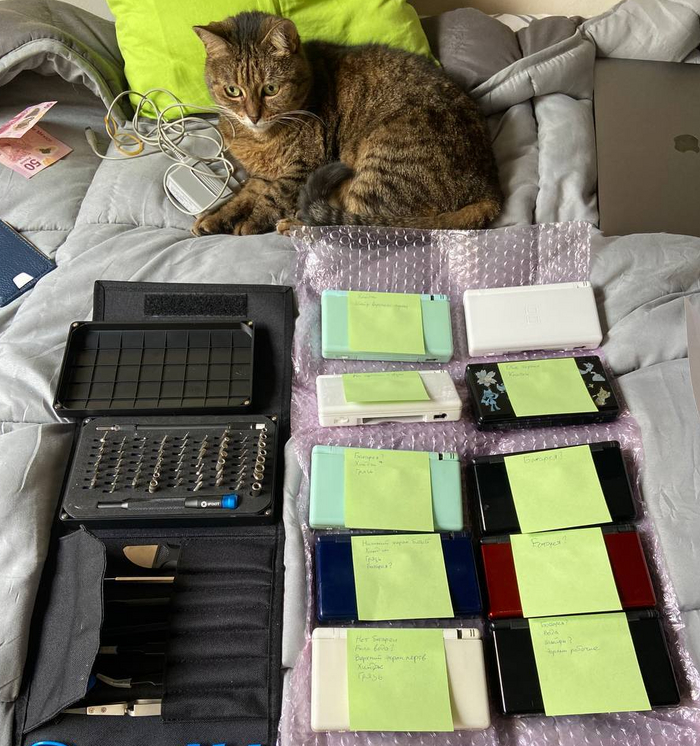

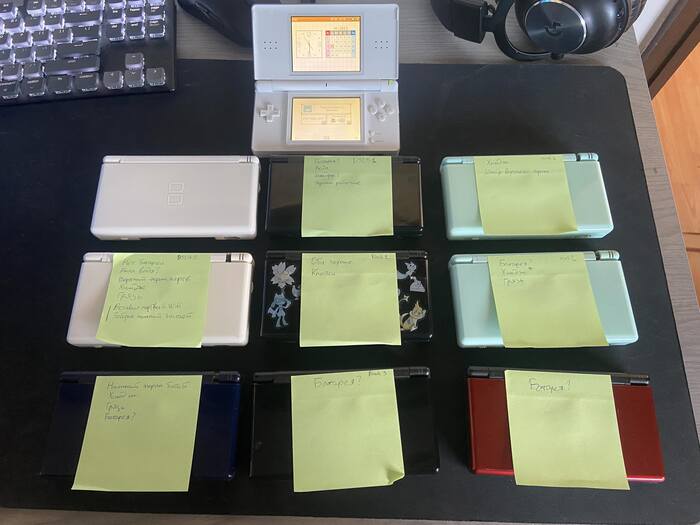

Стикеры мои, на них записаны результаты простого включения консолей
Сразу скажу, что работаю я не с электроникой, но еще в университете начинал свою “карьеру” в НИИ, где 7 лет занимался пайкой, отладкой, проектированием печатных плат. Так что с паяльником я на ты, диагностировать и чинить электронику умею. Ну по крайней мере умел!

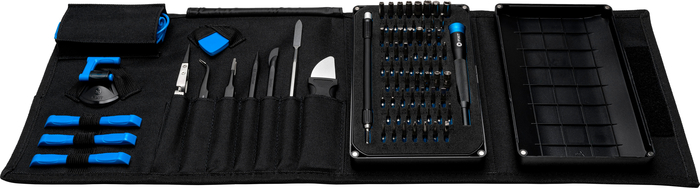

Для начала я купил набор инструментов от iFixit, всегда хотел именно их набор. При помощи роликов AlexGyver выбрал себе паяльник и мультиметр, заказал расходники. Пока все шло, начал искать подходящий лот. Выбрал вот этот: 10 консолей.
Почему именно лот?
В ремонте очень важны доноры и запчасти. Если брать 1-2 консоли, то шанс их починить сразу стремится к нулю. Придется дозаказывать дисплеи, батареи, фьюзы, корпуса и так далее. А вот из 10 нерабочих консолей собрать 3-4 живых и потом дочинить еще 2-3, докупая компоненты, уже намного более реально.
Что там с деньгами?
Набор инструментов от ifixit - это дорогая игрушка, которую я себе давно хотел. Заплатил за нее $75 США. Вообще я считаю, что когда речь идет о хобби или увлечении экономить нельзя. Если купить дешевый инструмент, то и само увлечение будет приносить меньше радости, энтузиазм угаснет, и все траты окажутся впустую.

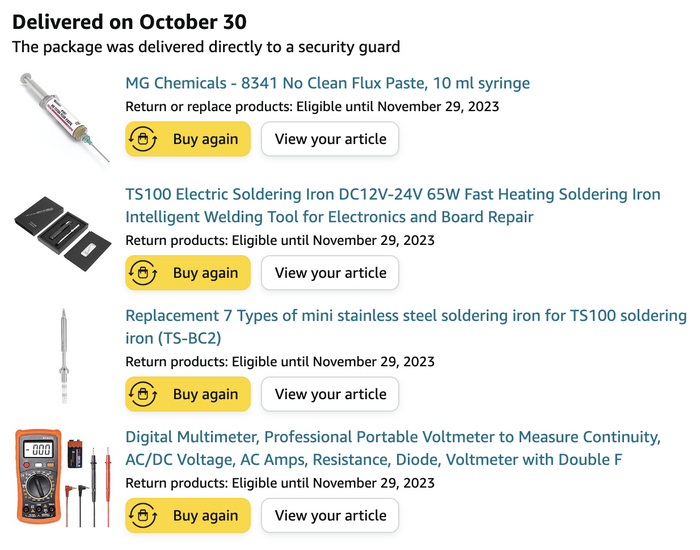

Паяльник, дополнительное жало, стенд для паяльника, флюс, припой, спирт для протирки, мультиметр, - все это обошлось в 3000 песо (в рублях дорого - 15к, но рубль упал, а песо укрепился, такие дела)
отдельными заказами шла подставка под пояльник, спирт, припой. Не хочется скриншотить все подряд.

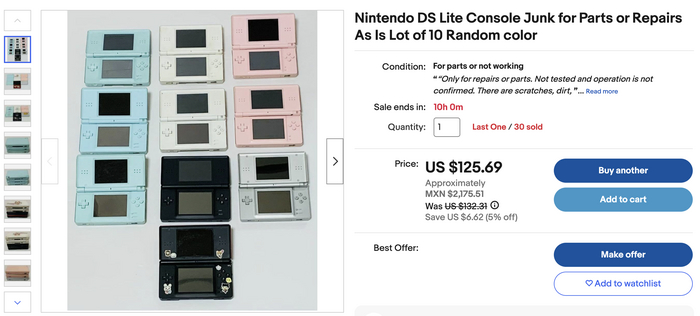

Цену лота консолей вы уже видели по скриншоту + еще 400 песо я заплатил за доставку. Итого 10 консолей обошлись в 2,600 песо. Это 260 за штуку (1,350 rub). На Facebook marketplace битые консоли стоят от 500 песо, а рабочие от 700 до 1500. Мой план - покупать новый лот консолей только на выручку с отремонтированных. Буду чинить в плюс - буду покупать все более интересные лоты. В минус - придется грустить или субсидировать хобби :)
Кажется, что подготовка описана, пора переходить к делу.
Первым делом я решил просто попробовать включить все консоли и посмотреть, что они показывают.
Верхняя белая сразу работала. Фото сделано на второй день, когда вторую белую уже тоже починил и стикер выбросил. Сразу не было плана писать пост, не все снимал.
Первая белая
Посылка с консолями меня приятно удивила. Одна приставка включилась без каких-либо манипуляций и выглядела и работала идеально. Думаю, что продавец специально подкладывает в такие лоты одну хорошую приставку, чтобы порадовать покупателя. Итого потенциальные 1200 песо уже в кармане, а это в теории может отбить половину покупки.
Вторая белая
Консоль в отличном состоянии, включается, загорается зеленый диод, но звук не идет, экраны чернее ночи.
Третья белая
Тут все хуже. Консоль грязная, требуется глубокая чистка. Но скорее всего чистить бессмысленно, так как сломан шарнир. Тут поможет только полная замена корпуса. Не факт, что это того стоит. Пробую включить, реакции ноль. Оказалось, что в ней банально нет батареи. Беру батарейку с первой белой консоли, теперь питание пошло. Видно, что основная плата работает, как надо, нижний экран работает хорошо, верхний битый.
Фото сделал, когда уже отключил и вынул нижний экран, который рабочий и который можно использовать для ремонта другой консоли
Первая черная
Внешний вид хороший. Батарея есть, но консоль не включается. Меняем на здоровую белую - все включается. Плата в порядке, оба экрана глючат. Экраны либо под замену, либо сперва попробовать почистить шлейфы, посмотреть не сдуло ли какие конденсаторы.
Здесь стоит сказать, что я болван и не купил заранее зарядку для ДСок лайт. У меня есть рабочая 2DS и я думал, что зарядник там будет одинаковый. В общем пока заряжать консоли и проверять батареи я не могу. Мне очень повезло, что в нескольких консолях были живые и заряженные батареи, которые я могу перекидывать для тестов.

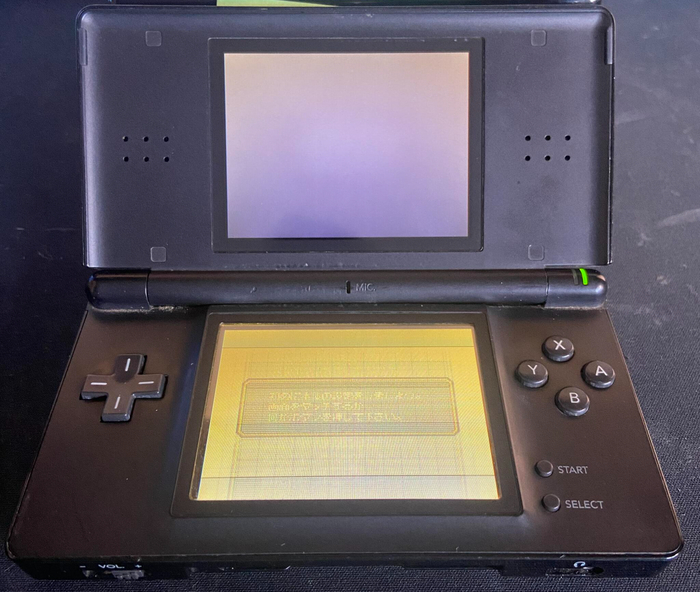

Вторая черная
Внешний вид хороший. Включается, но оба экрана гличат. Нет реакции на кнопки, нет звука. Тут работы будет много.
Третья черная
Своя батарея сломана или разряжена. С донорской включается и не показывает признаков поломок. Почистить, проверить батарейку и на продажу!
Синяя
Очень грязная и побитая, явно с большим пробегом. Сильно чистить нет смысла, так как шарнир опять же сломан. Родная батарея не работает. С донорской вижу, что плата в порядке, но верхний экран не работает

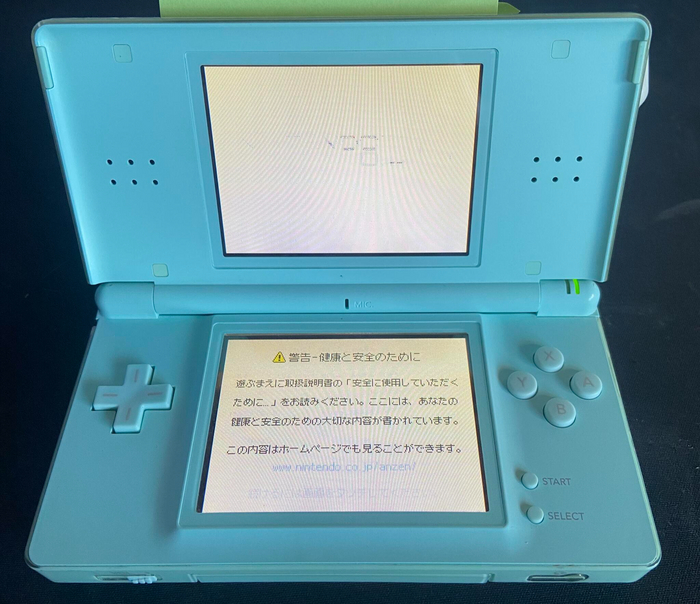

Мятная первая
Состояние на троечку, нужна чистка, но даже она не скроет всех царапин, а сломанный шарнир отбивает желание делать глубокую чистку совсем. Плата рабочая, а верхний экран нет.
Мятная вторая
Не работает родная батарея, корпус тоже на троечку и тоже сломанный шарнир. Зато плата работает и оба экрана в хорошем состоянии. Отличный донор.
На мой взгляд, самая красивая - Crimson black
Не работает родная батарея. С донором запускается и функционирует без нареканий. Выглядит так, как будто бы повезло!

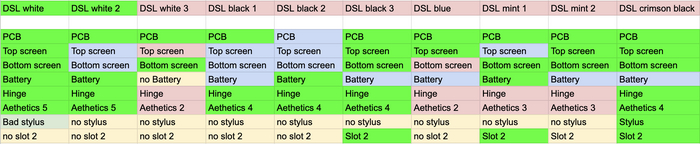

Я люблю порядок, так что свел все в табличку
Зеленое - ок, красное - под замену, синее - попробовать починить, желтое - отсутствует. Да, почти везде нет стилусов и затычек под слот для игр от gameboy.
На сегодня писать я устал. Но дам спойлер, одну консоль уже починил. В следующем посте расскажу, как.
Показать полностью
9
Ремонт роутера, теряет интернет, падает скорость
Всем привет! Ремонт совсем лайтовый, если вообще можно назвать ремонтом, однако, это первое, что необходимо сделать перед полноценным ремонтом электроники. Такое вот сугубо личное мнение, сформировавшееся на мелких ремонтах бытовой электроники. Впрочем, по порядку.
Провел я на днях себе проводной интернет в загородную квартиру, ибо 3G модем попил крови своей нестабильностью сети, да и WI-FI чтобы работал, нужно было включать компьютер. Для этой цели служил купленный давненько за 300 р. роутер МТС D-Link DIR 615.

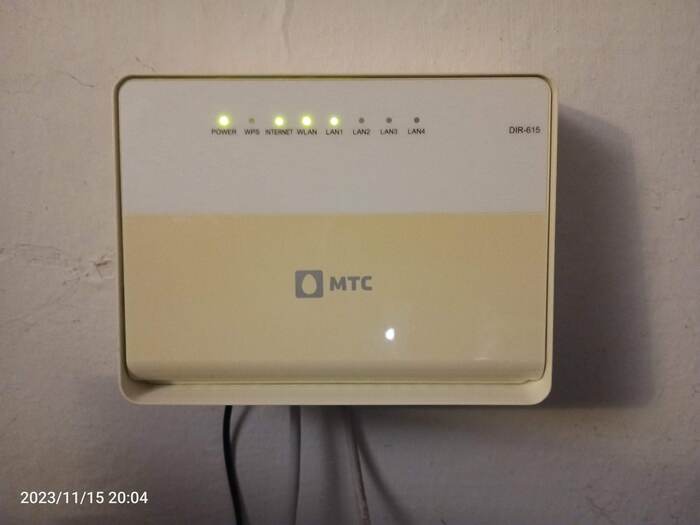

Ну так вот, для 50 Мбит интернета подключил этот же роутер. Несколько дней всё было ок, однако в один прекрасный день, кушая на кухне, заметил, что сила сигнала сети на телефоне стала то уменьшаться, то возрастать, пока в итоге совсем не вырубился. Пошел до компа, там проводной инет нормально работал, однако скорость была 9 Мбит. Перезагрузил, стало ок. Спустя 10 минут снова вырубилось. Скачал кучу прошивок, ставил штук 5 разных. В конце концов интернет пропал везде, но сеть была и в веб-интерфейс заходит. Однако прямой провод без роутер давал интернет. Убил весь вечер и отложил на следующий день. Гугление на работе указывало либо на блок питания, либо на процессор. Хотя согласно показаниям мультиметра, старый блок и был исправный, но на всякий случай купил новый и ничего не поменялось. Старый разобрать не получилось, зато разобрал роутер. Внутри всё норм, да и деталей то нормальных почти нет, два конденсатора внешне живые, остально всё SMD/ Единственно, что всё покрыто мелкой пылью, как будто пудрой слегка. Ну я и решился почистить, самым кардинальным способом. Тут как говорится, последний этап перед помойкой
на литр горячей воды колпачок стирального геля
Далее полоскание, сушка на батарее в течении часа. Заодно помыл корпус.
Не собирая в корпус, подключил на полу и всё заработало. Далее собрал, прошил на более понравившуюся прошивку и сейчас гружу картинки и пишу этот пост через этот роутер
Данный способ нигде не описан, сколько я не искал в интернете, поэтому как вариант перед свалкой или мастерской сгодится для любой техники, особенно той, где микроскопические SMD элементы, я так и плату кнопок телевизора отмыл, самопроизвольно включался. Многолетняя пыль вкупе с жировой пленкой начинает проводить ток и отсюда сбои электроники.
Показать полностью
2
Гостья из будущего – ремонтируем видеокарту Nvidia RTX 6000
Красивое
Сегодняшняя героиня – Nvidia Quadro A6000. С официальной гарантией у клиента не сложилось, и эта красавица оказалась у нас.
Очень красивое
Впечатляющие 48 гигабайт видеопамяти, по 12 двухгиговых чипов от Samsung с каждой стороны доски. Настоящий жир! Надеемся, что аппетиты игровых видеокарт не скоро дойдут до таких размеров.
Платформа видеокарты – GA102, то есть в основе лежит референсная RTX 3090, но с памятью GDDR6, а не GDDR6X. Ну и с «замечательной» системой охлаждения в виде тепловой камеры и турбины, с которой карта очень сильно греется. Поэтому ставить такую видеокарту не в серверный шкаф, а себе в компьютер – так себе идея.
Парень в крутом костюме, кто ты без него?
А вот что скрывается "под одеждой". Поясни за маленькость.
Заявленный клиентом дефект – короткое замыкание.
В комплекте с карточкой идёт хитрый переходник с 2х8 pin на 1х8 pin. И он действительно хитрый, потому что запитывается видеокарта 8 pin по типу процессора. То есть это совсем другая распиновка. У клиента такого переходника не было, и он подключил видеокарту через обычный 8 pin.
В результате такого подключения 12 вольт прилетает на землю, и видеокарта уходит в защиту, что и было истолковано как КЗ.
Раз переходника нет, то покупаем новый и делаем пробный запуск.
При штатном подключении карта подняла питание, инициализировалась, но, увы, при попытке установить драйвер выпадала в код 43. Дальнейшие тесты показали ошибки по одному из каналов памяти.
Непосредственно ремонт карты заключался в реболле GPU – был отвал в левом нижнем углу из-за некачественной заводской пайки.
Разбираем красоту
Немного магии
Снимаем чип
Чистим и накатываем новые шары. Теперь, на свинце, пайка будет надёжной.
Ещё немного магии и чип снова на своём рабочем месте.
После реболла карта заработала в штатном режиме, подтянула драйвера и успешно прошла тесты.
Сегодня мы обошлись без межслойного восстановления дорожек и некромантии, но саму карту никак нельзя было оставить без внимания.
Показать полностью
14
Топовый флагман за 100 косарей. Замена стекла на Xiaomi 13
Сегодня я расскажу как Xiaomi начала плавно переходить на плоские экраны и ещё больше походить на Iphone. А так же как это плоское чудо чинить.
Буквально на днях Xiaomi выкатили 14 серию, где все опять лучше, больше, сильнее и дороже. Но до нас обычно рисовые флагманы доходят как до китайской границы пешком, так что увидим мы эти аппараты в продаже в России не раньше Июня.
Ну а мы сегодня покапаемся в 13 серии, у которой такой же конский прайс.

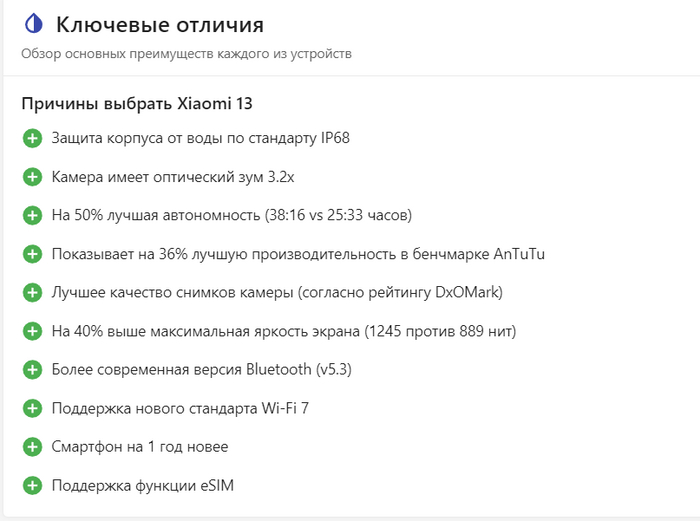

Понятно что xiaomi 13 лучше по всем характеристикам чем 12.
Но лучше ли обстоят дела с ремонтом?
Это мы как раз и узнаем, потому что гнутую 12 серию было относительно тяжело резать. А значит что с приходом плоских экранов все должно наверняка стать проще)
Ну что ж, поехали)
В этот раз гравитации проиграл Xiaomi 13, который нормально приложили несколько раз об твердую поверхность. Но матрица не постарадала, а значит можно попробовать заменить только стекло и не тратить гору денег за замену дисплея.
Разбит прям в мясо. Осколков по краям как будто сахара насыпали)
С черной глянцевой крышкой, которая моментально заляпывается. Но зато телефон больше не пытается выскользнуть из рук как было с 12 серией. Так что это определенно плюс)
Дисплей на эту вундервафлю стоит 17 косарей в Питере. Так что я попытаюсь его восстановить, заменив только стекло и сэкономив деньги клиента)
А сколько славянских рупий выйдет за переклейку узнаете в конце поста)
Для начала закидываем аппарат на сепаратор и на 100 градусах с изопропилом отклеиваем заднюю крышку, которая сидит на двухстороннем скотче, плюс утоплена она намного глубже, чем на 12 серии.
И видим внушительный блок камер, которые со времен 12 серии явно отъелся на рисовой диете. Даже предствить не могу что за шайба будет на 13 Ultra, если на обычной 13 он такой здоровый.
Затем снимаем весь верх с материнской платой.
И низ с аккумулятором.
Далее высверливаем все осколки стекла алмазным диском чтобы они не порвали матрицу в процессе срезки.
По краям естественно налит герметик, как на любом уважающем себя китайце. Да ещё и такой слой, что даже если вы разобьете стекло на экране, то при всем желании не сможете залить этот телефон водой. Это вам не самсунг с их щелями на s23 Ultra)
Вот вам ускоренный в 20 раз видос как я резал данное чудо. Сказать что я заебался - ничего не сказать)
Далее очищаем матрицу от клея с помощью машинки с ворсовой насадкой. Снимает клей хорошо, но ошметки клея потом собирать по всей рабочей зоне такое себе)
И достаем матрицу из рамы)
Матрица нереально тонкая и без рамки просто сворачивается в рулон)
На самом деле матрица оказалась нереально живучей. Так что это вам не Samsung S21 или S22, который разрывает от одного осколка. Тут разбития на краях было мое почтение, но поляризационная поленка почти в идеале. А значит заклеится все должно в идеал.
Далее проверяем что матрица выжила после всех надругательств над ней)
Затем перемещаемся в антипылевую комнату и склеиваем матрицу с новым стеклом сначала вручную, а потом в вакуумном прессе предварительно убрав все пылинки.
И достаем готовый дисплей. Результат идеал, ни единой пылинки)
В этот раз обойдемся без дорогущего термоклея, потому что стекло вообще не касается рамы. С завода между ними куча герметика, а сам дисплей крепится на двухсторонний скотч. Значит и собирать это чудо надо как решили на заводе. А места под динамик, фронталку и датчики пришлось фигурно вырезать скальпелем)
Далее заполняем щели между рамой и дисплеем при помощи полиуретанового герметика. Ибо щели как на самсунгах нам не нужны, водичка и мелкий мусор в такие щели забивается без каких либо проблем)
И собираем китайскую вундервафлю обратно)
Ну и олеофоб проверим, куда же без него)
Выдаем китайский флагман обратно ценителю рисовых трубок и обмениваем его на деньги.
По цене вышло 7000р
Всем удачных ремонтов.
г. Санкт-Петербург
Я в Телеграме
Я в Ютубе
Интересные посты (Осторожно! Много букв):
А так же приглашаю всех желающих в комменты для совместного веселья)
Ну а тем, кто напишет, что пост реклама - пришлю мемы с Жабами. Всем Добра)
