Всем привет! Поскольку после прошлого поста на меня подписалось достаточно много человек, я решил сделать серию постов, посвященных ремонту старинной техники самых разных эпох. Каждый пост будет содержать не только описание того, как я восстанавливал конкретный аппарат, но и обзор модели с акцентом на особенностях конструкции, эксплуатации, новшествах по сравнению с предыдущими моделями, ролью аппарата в истории. Кроме того, время от времени будут посты с рассказами о развитии отдельных видов комплектующих и других, связанных с бытовой техникой, вещей (например, грампластинок) – эти посты будут публиковаться не в сообществе, отдельно.
Сегодня на ремонте-обзоре ламповый радиоприемник «Рекорд» 1945 года выпуска, одна из первых моделей радиоприемников (а, возможно, и первая) послевоенного времени.
Первые предсерийные образцы этого типа имели более симпатичный корпус, но, по каким-то причинам, в серию он пошел не сразу, и первые несколько месяцев радиоприемник выпускался в сильно упрощенном, по сути, ящике, как у меня: сколоченный из кусочков простой листовой фанеры и тупо покрашенный зеленой краской. Лишь в 1946 году завод освоил производство корпусов, предполагавшихся изначально (фото из сети):
Несмотря на примитивнейший внешний вид, по своей конструкции и схеме радиоприемник «Рекорд» можно назвать шагом вперед для советской радиопромышленности, поскольку аналогов среди довоенных аппаратов ему не было. Все выпускавшиеся в СССР до войны радиоприемники можно разделить на две большие группы: производившиеся по лицензии точные копии американских и европейских моделей и модели собственной, советской разработки. Аппараты с американскими «корнями» были роскошными, громоздкими, сложными и, как следствие, неподъемными для кошелька простых граждан. Исконно советские же, наоборот, были недорогими, но примитивными и морально устаревшими.
Новый «Рекорд» получился дешевым, компактным, но при этом имел три диапазона (ДВ, СВ, КВ), был достаточно надежен и не на много отставал от дорогих довоенных «американцев» по качеству работы. Но полностью отечественной разработку назвать нельзя: компоновка и многие схемные решения были заимствованы у моделей фирм «Siemens» и «Tesla».
«Рекорд» образца 1945 года положил начало популярнейшей в стране линейке ламповых радиоприемников и радиол марки «Рекорд», выпускавшихся с учетом всех модернизаций до начала 1980-х годов. Однако, конкретно эта модель выпускалась недолго, до 1947 года, так как в силу своей "новизны" имела ряд недостатков, устраненных в последующих моделях. Всего было выпущено около 100 тысяч радиоприемников этого типа.

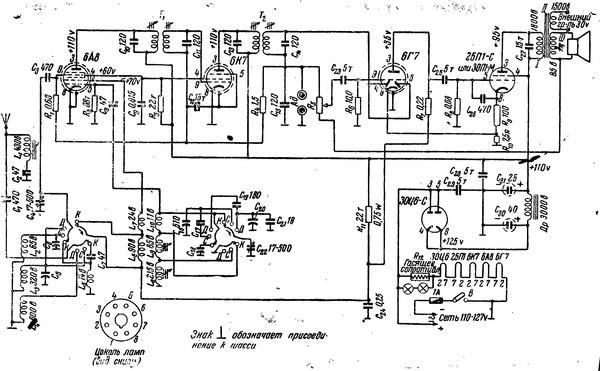

Схема радиоприемника пятиламповая. Ручек управления три: громкость, совмещенная с выключателем питания, настройка и переключение диапазона.
Особенностью здесь является так называемое бестрансформаторное питание. Суть - в исключении ради экономии дефицитной меди сетевого трансформатора, формирующего анодное напряжение и напряжение накала ламп. Вместо этого, анодное напряжение бралось прямо из сети, а нити накала ламп соединялись последовательно вместе с лампочками подсветки шкалы и также включались прямо в сеть. Такое решение было очень популярно после войны в Западной Европе, но у нас не прижилось: кроме «Рекорда» по такой схеме была сделана лишь еще одна модель, «Москвич». Специально для них выпускались лампы 25П1С и 30Ц6С – с низким анодным напряжением и накалом 25-30 вольт. Также, из-за бестрансформаторного питания, «Рекорд» можно включать лишь в сеть с напряжением 127В. Что, впрочем, в 1945 году существенным недостатком не было, так как 220В в розетке тогда еще было редкостью.
Элементная база, на которой выполнен радиоприемник «Рекорд», идентична использовавшейся в последних довоенных радиоприемниках: бумажные конденсаторы БК, слюдяные конденсаторы «типа О», резисторы ТО, электролитические конденсаторы С, регулятор громкости ТК. Все они были скопированы с их американских аналогов.
Радиолампы - также копии американских ламп 30-х годов.

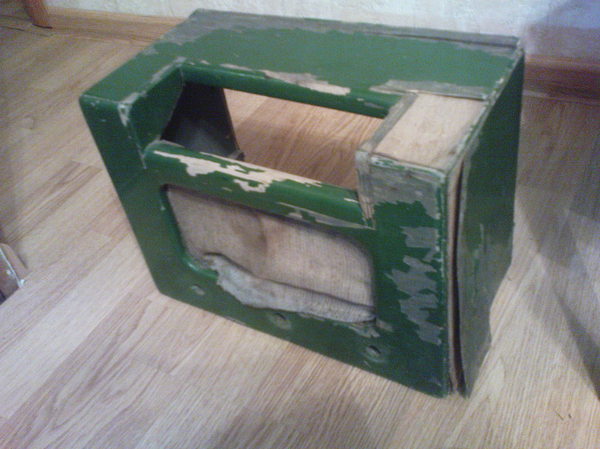

Что ж, перейдем к ремонту и начнем с корпуса. Состояние до реставрации было весьма плачевное. Долгое время он явно хранился в неотапливаемом помещении: фанера рассохлась, краска облупилась.
Но, благодаря простоте конструкции, корпус удалось полностью сохранить и восстановить в первозданном виде. Расслоившуюся фанеру я склеил обратно столярным клеем, а там, где это не удалось, обломал отслоившиеся слои и с помощью эпоксидного клея выровнял все образовавшиеся неровности. Затем - грунтовка и покраска.
Ткань тоже удалось сохранить оригинальную, просто постирал и покрасил.
Шкала настройки была утеряна, но, к счастью, в Луганске живет рукастый человек, изготавливающий в своей мастерской шкалы для радиоприемников на заказ. Он мне помог со шкалой.
Результат всех перечисленных трудов вы можете видеть на первой картинке поста)

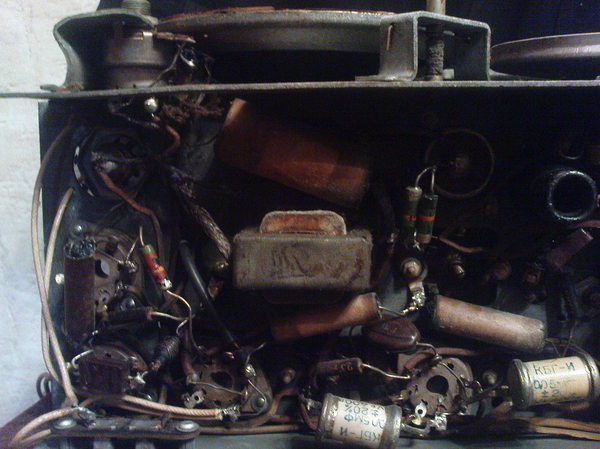

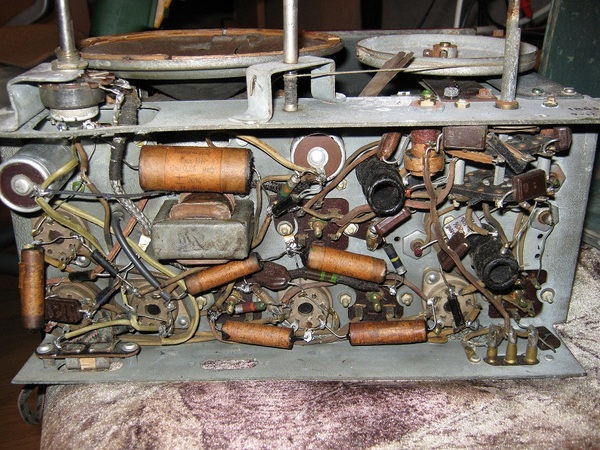

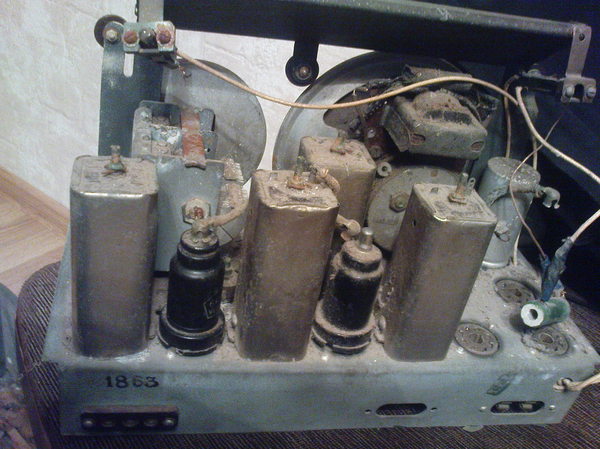

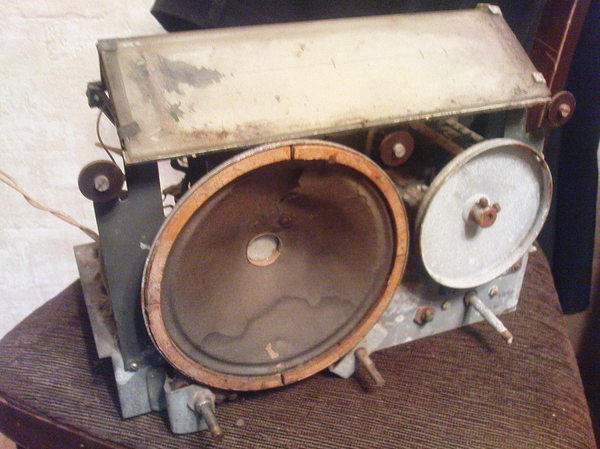

Теперь – к «начинке». Так выглядело шасси до ремонта:
В целом, состояние шасси порадовало. Все его недостатки - это два более новых конденсатора КБГ-И, неродной электролитический конденсатор и неродные лампочки подсветки. Всё остальное полностью родное, сохранились все лампы, в том числе и редкие 30-вольтовые (на фото сняты).
Прозвонка тестером показала, что многие резисторы деградировали, их сопротивление выросло в несколько раз. К сожалению, это свойственно всем резисторам типа ТО. Для сохранения «аутентичности» я взял современные резисторы, вставил их в трубочки подходящего размера и покрасил в цветовую маркировку, соответствующую номиналу (кстати, система маркировки очень похожа на современную, но вскоре от нее отказались и стали писать номинал цифрами от руки).
Два «неродных» конденсатора КБГ-И я также заменил современными, замаскировав под тип БК.
Недостающие электролиты и лампочки подсветки нашел в своих запасах.

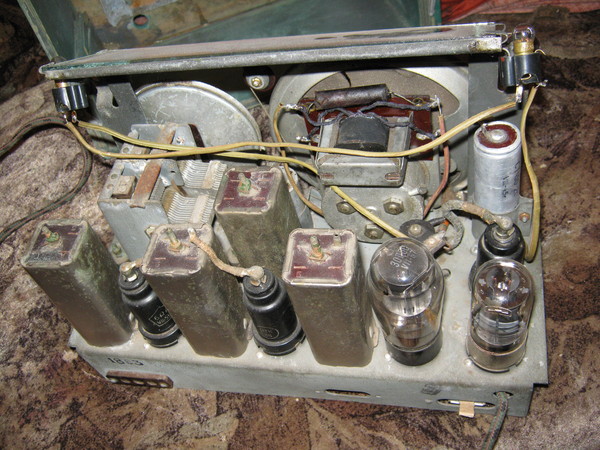

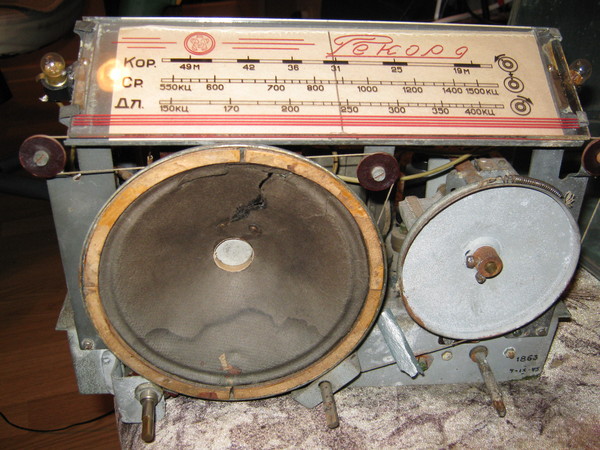

После всех описанных манипуляций и небольшой «чистки»:
Видеоролик, снятый сразу после восстановления работоспособности:
Всем спасибо за внимание, пока!
