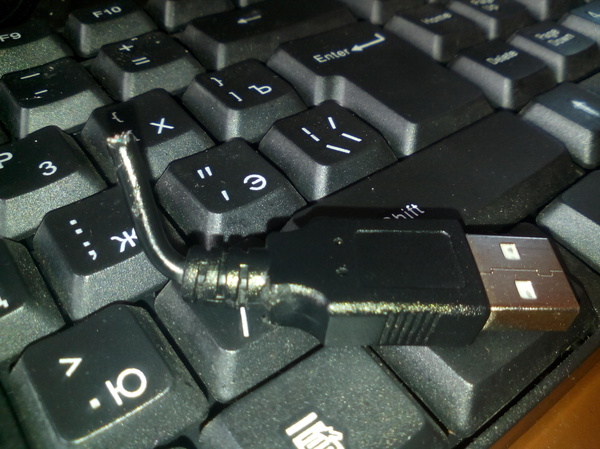

Здравствуйте господа, решил вот запилить еще один ремонтик. Началось всё с того что переодически начала отваливатся клавиатура. Неполадка была быстро найдена, провод от юсб был согнут и уперт в стенку и посему сломался

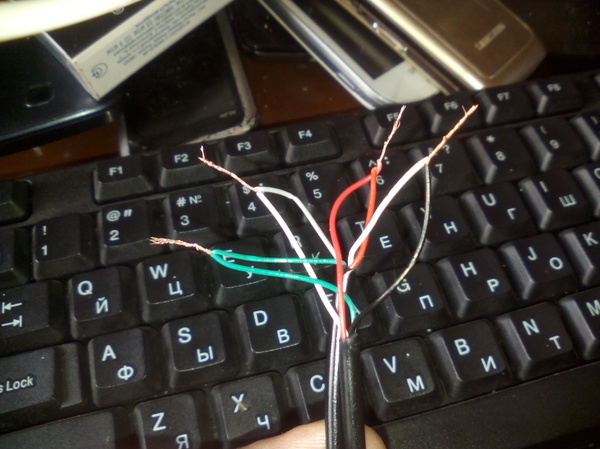

Ну не беда, берем не менее китайский шнур от телефона, варварски отрезаем и соединияем по цветам. Казалось бы все просто, соеденил, заизолировал,заработало. Но нет не заработало, начал прозванивать на предмет обрыва шнура от клавиатуры и заметил что пины не соответствуют цветовой маркировке. Ну что ж, тестер в зубы и вперед, в результате десятиминутной борьбы получилось вот это:

Слева направо: GND,data+,data-, +5.

Вуаля, ремон окончен, всё шуршит, но осадочек остался..

Снова ничего сложного, но может кому-то будет интересно :) Неисправный модуль был плохо приклеен, между модулем и телефоном был довольно сильный зазор (позже при снятии модуля выяснилось, что в ремонте был порван шлейф, подсветка оторвана от дисплея - телефон принесли в ремонт вместе с модулем).

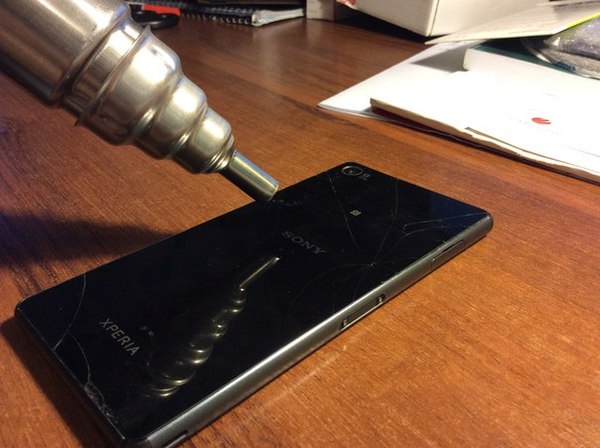

Греем феном заднюю крышку.

Она была уже расколота, но удалось снять цельной.

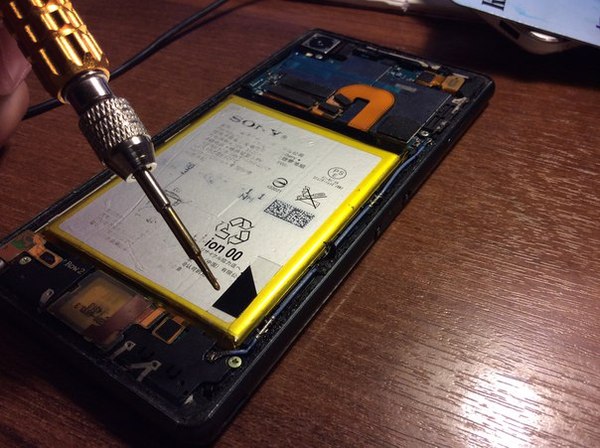

Откручиваем и снимаем болты и аккумулятор.

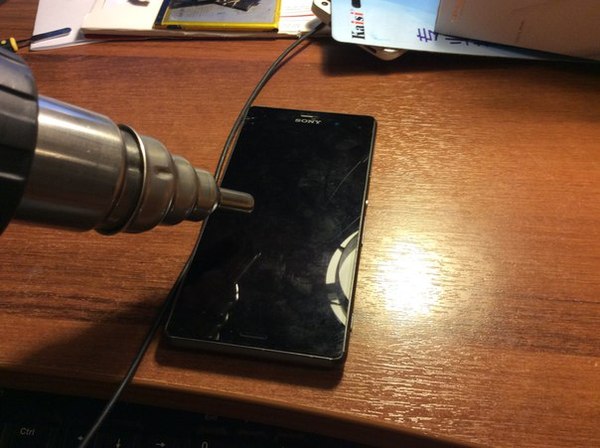

Далее начинаем прогревать дисплейный модуль.

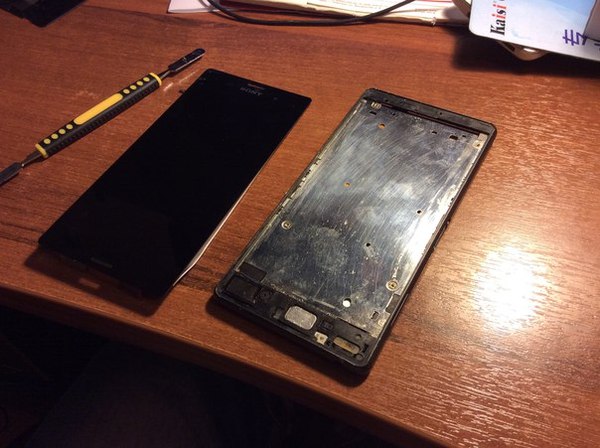

Сняли аккуратно модуль.

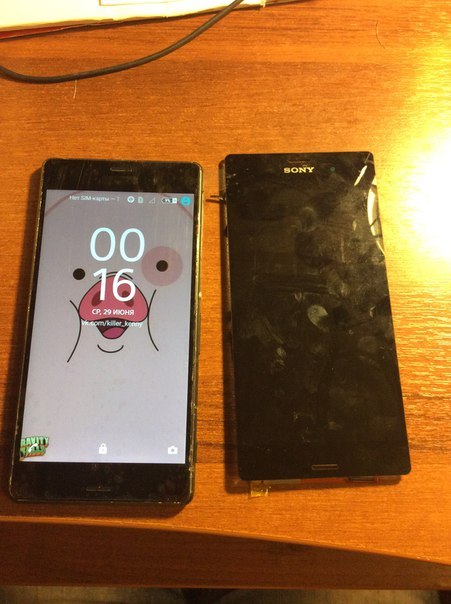

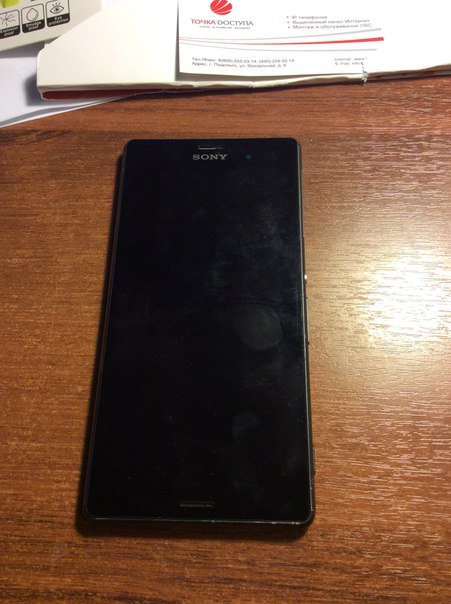

Новый модуль клеим на B-7000. Даем просушиться ему около суток. Всё готово, всё работает.

Доброго времени суток, дорогие пикабушники!

Принес мне товарищ с работы сигналку автомобильную. Говорит, что уронил её и кнопка хренак, и вылетела в неизвестном направлении... Задолбало, говорит, что ключом приходится тыркать. Попросил придумать, что-нибудь...

Нахрена, говорит он, покупать целый корпус за 1500, ради какой-то кнопки...

Вот такой брелок.

Вот такая дырёшка...

Оттопырим резиновый уплотнитель.

Для этой цели, идеально подходит винтик из какого-то ноута. Шлапка широкая, нога короткая. Не винтик, а мечта...

Запихиваем под уплотнитель в дырку и все отлично.

2 недели уже ходит так, говорит, что все отлично, винт не вываливается. Ни в кармане, ни за одежду не задевает.

Ноуты, планшеты и телефоны Леново не беру. Потому что, пока одно чинишь, другое ломается. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...

Ноутбуки беру только из Питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...

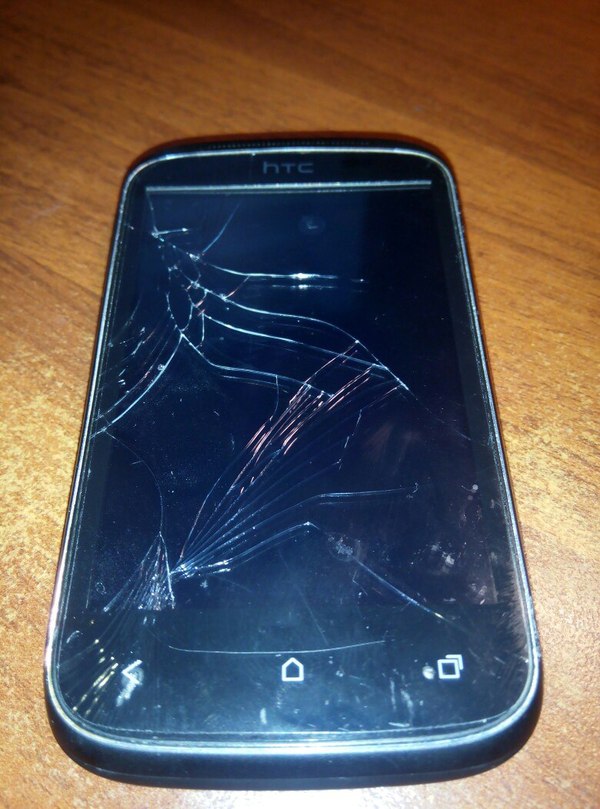

Приветствую всех подписчиков! На ремонт принесли вот это чудо - малыша HTC Desire C (честно, я от него в щенячьем восторге, радует глаз - настолько уже опротивели лопаты-прямоугольники), не могу не поделиться :)

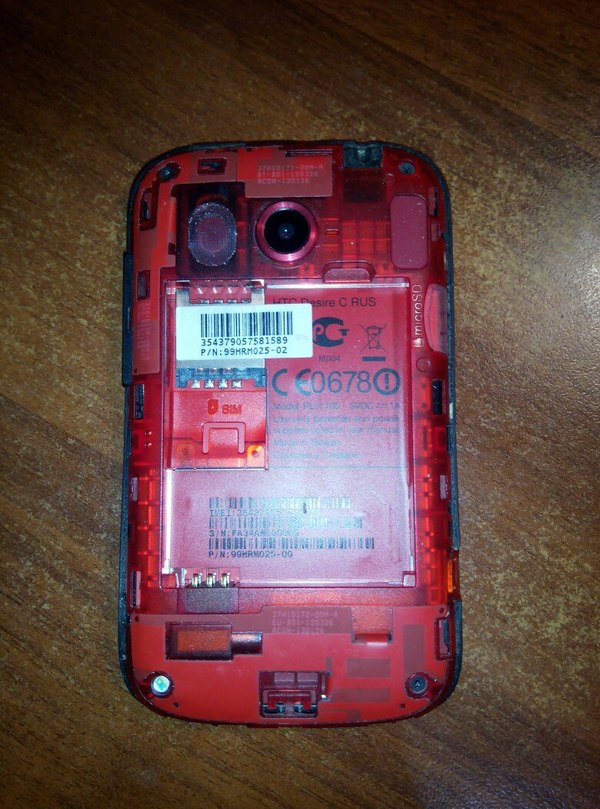

Что ж, начнем ремонт! Снимаем заднюю крышку и вытаскиваем аккумулятор.

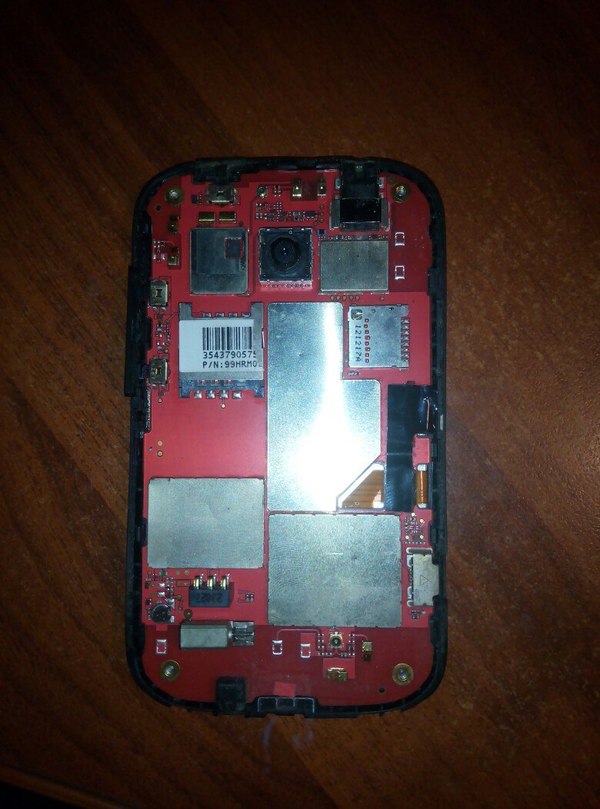

Откручиваем четыре болта. Уверенным движением отщелкиваем рамку. Под ней находится материнская плата, размером в весь телефон :)

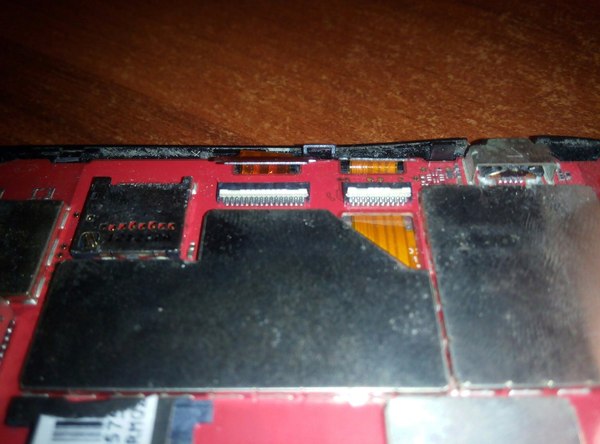

Отщелкиваем и отсоединяем шлейфа тачскрина и дисплея.

Аккуратно снимаем плату. У нас остаются только тачскрин и дисплей.

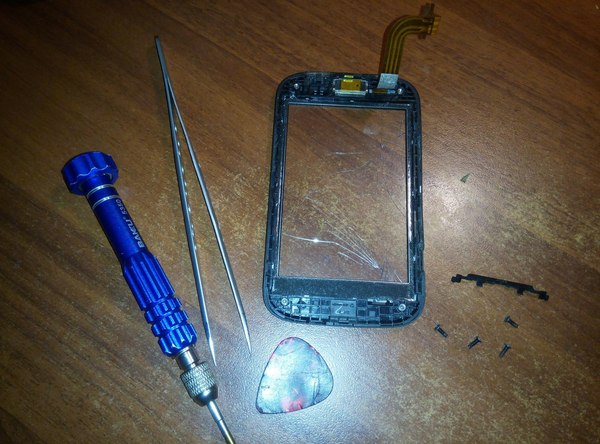

Предельно аккуратно приподнимаем дисплей пинцетом в верхнем левом углу... Он не приклеен. Остается только тачскрин, который надо отделить от рамки.

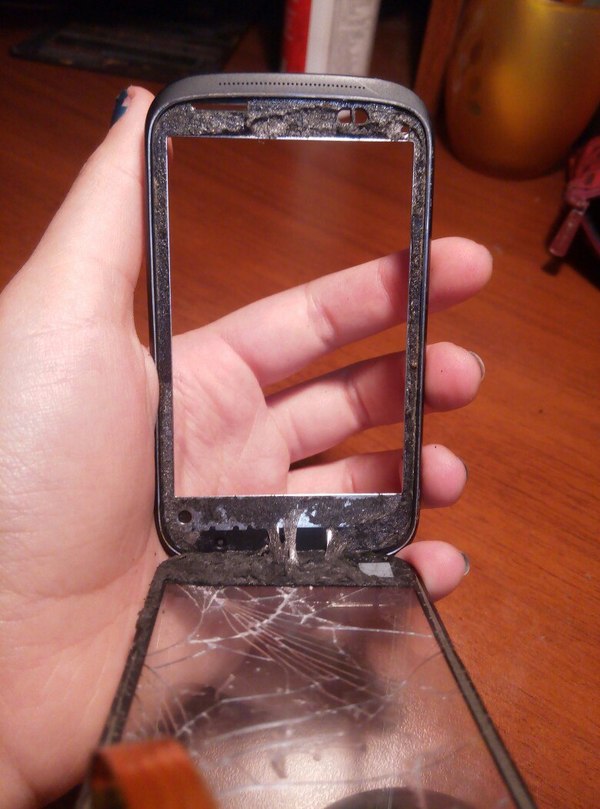

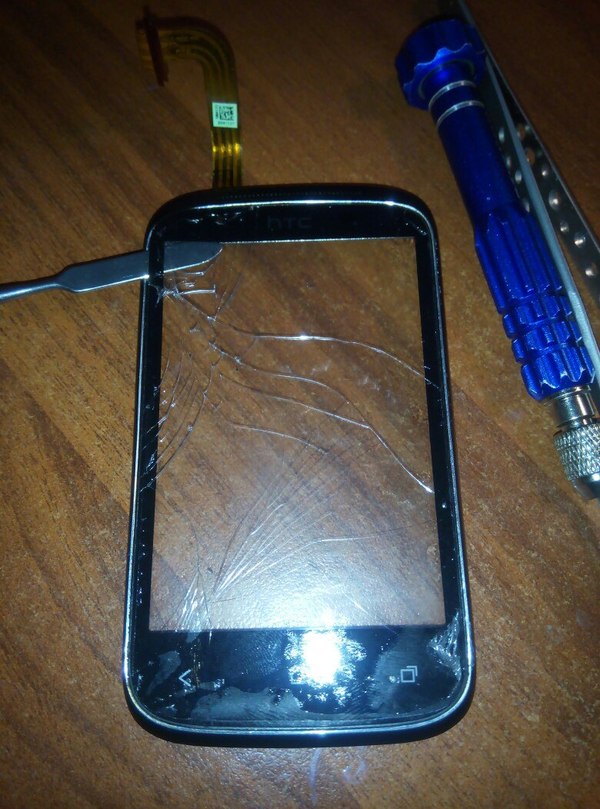

Греем тачскрин... Пытаемся аккуратно выдавить тач из рамки, и в образовавшуюся щель просовываем лопаточку. Проходимся ей по периметру.

Человек, придумавший сажать тачскрины на такой двусторонний скотч - я тебя ненавижу, гори в аду.

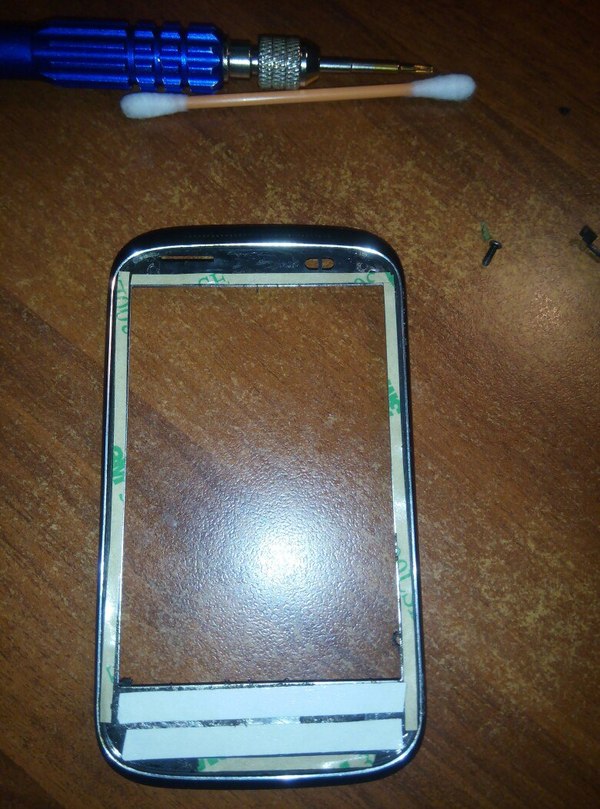

Очищаем поверхность рамки от скотча, стараемся особо не материться. Клеим по периметру человеческий двусторонний скотч.

Опускаем наш тачскрин на рамку, собираем всё в обратном порядке.

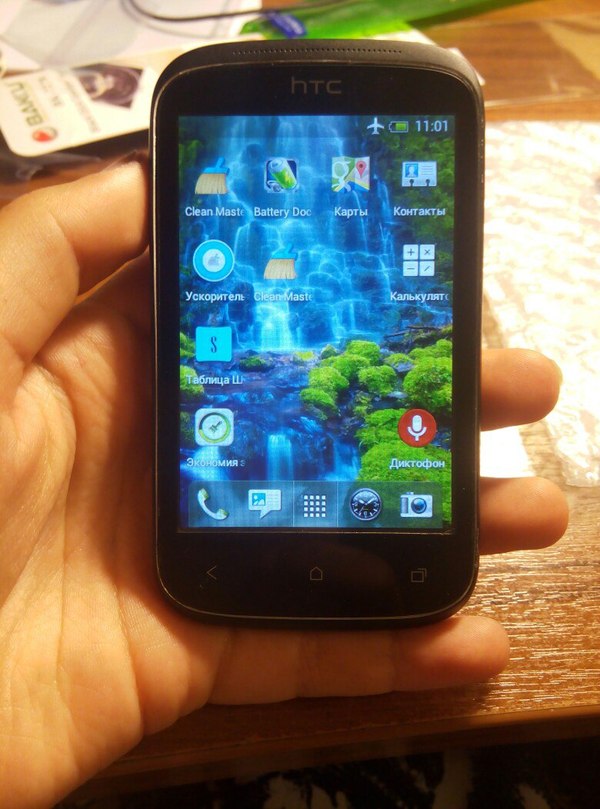

Готово! Телефон вскоре отправится к своему хозяину!

P.S. спасибо пикабушнику Владимиру за работу! :)
