Привет пикабу и моим 13 подписчикам, прошел почти год с моего первого поста.

Спустя некоторое время после того, как часы были сделаны и прошли проверку временем были выявлены часть недостатков часов на ds1302. Я решил, что надо двигаться дальше и попробовать переделать их под ds1307 или ds3231, но у новых rtc модулей тип подключения другие, следовательно, надо переосмыслить органы управления. У меня получилось следующие варианты:

1. Bluetooth

2. Энкодер

3. Ик-приемник

Начал читать мануал, подключение блютуза оказалось проще, чем я думал. С энкодером пришлось побаловаться на макетке, ему требуются пины с прерыванием (2 и 3 в идеале), хотя можно обойтись любыми, но будет очень сильный дребезг контактов, что затруднит настройку светодиодов. С ик-приемник пришлось повозиться, он работает на 2-м таймере (TIME2), так же можно поставить и 1-й таймер этот способ управления не подходит под обычный способ подсветки с помощью RGB-светодиодов.

Через некоторое время я открыл для себя адресные светодиоды ws2812b и их аналоги, анимацией этих светодиодов меня заворожила. Мне захотелось сделать часы с использованием этих светодиодов, и проект разделился на 2 подпроекта.

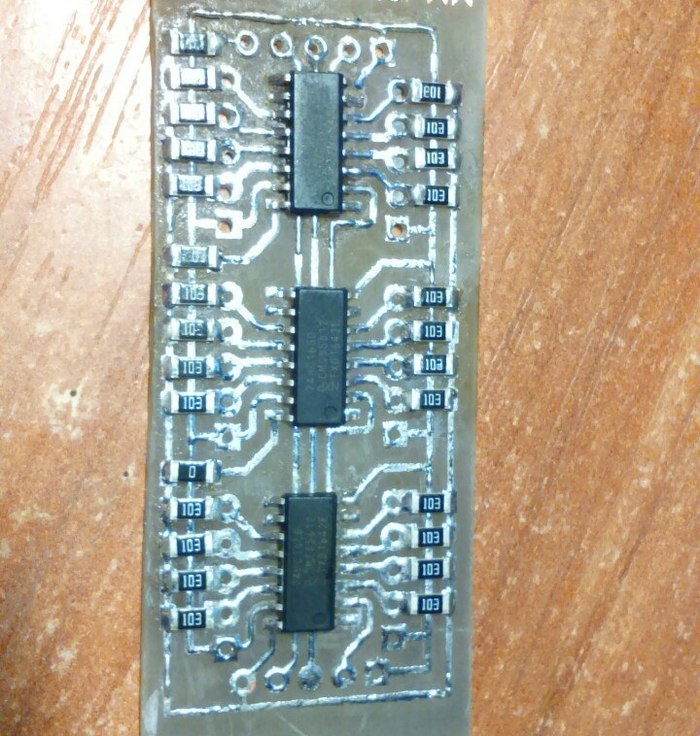

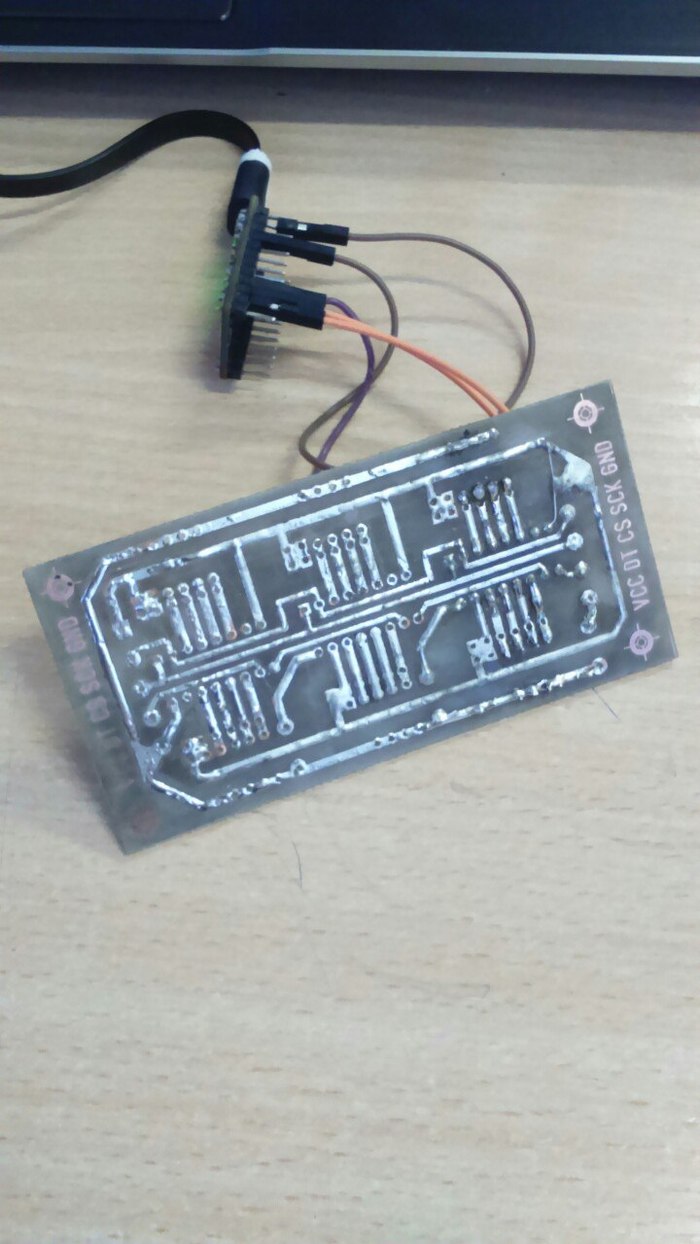

Для обычных светодиодов подходили варианты блютуз и энкодер, а с адресными светодиодами можно использовать все три варианта. Принялся за доработку существующие схемы и прошивоки. Платы травил как обычно с помощью термотрансферной бумаги + раствор перекиси и лимонной кислоты.

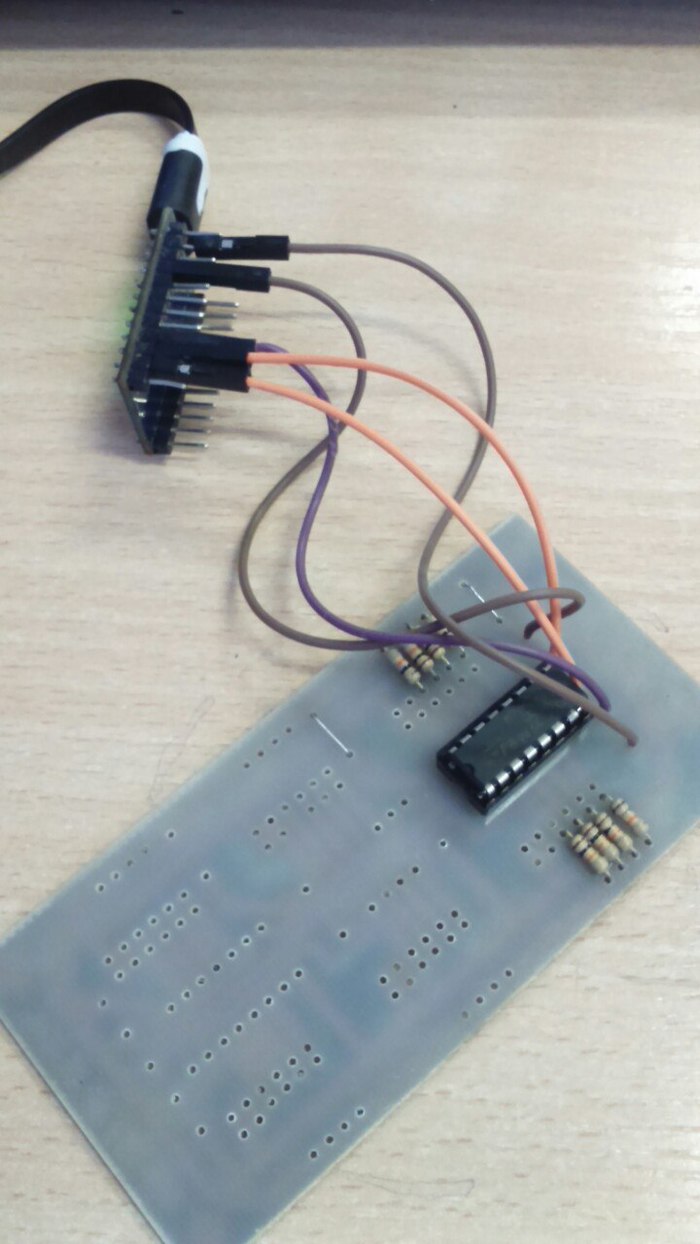

Без ламп затестил светодиоды и их анимацию, вот одна из них.

Следующим этапом было создание прошивок для Arduino. Хотел начать с ИК-приемника, но тут он меня подвел, что-то с ним случилось и пришлось заказать новые. Пришлось начать с блюзута, прога под него была написано достаточно быстро, для отправки команд думал написать простое приложение под android, но передумал после того как, нашел для себя подходящий блютуз терминал в google play (я пользуюсь Serial Bluetooth Terminal), в настройках необходимо установить Newline:LF, что бы arduino понимала, где конец переданной ей строки. У меня получились следующие команды:

0: //синхронизация приложения с ардуинкой

1:150;150;150 //установка цвета светодиодов

2:255 //яркость

3:+ или - ///смена мода

4:15/12/17 //установка даты

5:2/53/00 //установка времени

6: //смена между временем и датой

Можно добавить еще при необходимости, но пока будет достаточно этих. Добавил перемычку для возможности отключения блютуза от питания, что бы можно без всякого проблем перепрошить ардуинку, туда подходи джамперы от жестких дисков (выделил стрелочками).

Дождавшись ИК-приемников стал работать с ним, буду использовать распространённую библиотеку IRremote. Первым шагом надо было перевести библиотеку на 1й таймер. Открываем IRremoteInt.h в папке с библиотекой, находим

// Arduino Duemilanove, Diecimila, LilyPad, Mini, Fio, etc

#else

//#define IR_USE_TIMER1 // tx = pin 9

#define IR_USE_TIMER2 // tx = pin 3

#endif

Как мы видим, библиотека IRremote использует TIMER2. Меняем данный код на этот

#else

#define IR_USE_TIMER1 // tx = pin 9

//#define IR_USE_TIMER2 // tx = pin 3

#endif

(Когда я лазит туда второй раз этих строк не нашел поэтому скину библиотеку что у меня которая работает на 1м таймере)

Для передачи команд можно взять любой пульт и настроить под себя, я использовал китайские пульты. Для поиска кодов кнопок в примерах библиотеке есть скетчи.

Прога была написана и проверена. Использовал пульт тот, что справа.

Немного о функционале:

• Стрелка верх: если находимся в режиме настройки то «+» к разряду, иначе нет то «+» к яркости.

• Стрелка вниз: то же самое, что и стрелка верх только «–».

• Стрелка вправо: если находимся в режиме настройки, то перемешает по разрядам вправо, иначе изменяет мод +1.

• Стрелка влево: если находимся в режиме настройки, то перемешает по разрядам влево, иначе изменяет мод -1.

• Кнопка «OK»: одно кратное нажатие смена между временем и датой, если удерживать переходит в режим настройки, так же при удержании выходить из него(во время удержание сработает смена, но настройка все равно перейдет туда откуда была задержана кнопка т.е если вы удерживаете кнопку в то время когда показывалось время то оно и будет настраиваться, аналогично с датой).

• Кнопка: 1 и 4: отвечают за красный цвет 1:+, 4:-.

• Кнопка: 2 и 5: отвечают за красный цвет 2:+, 5:-.

• Кнопка: 3 и 6: отвечают за красный цвет 3:+, 6:-.

• Кнопка 8: обнуляет цвета и переходит в первый режим.

• Все остальные кнопки пустые.

И остался энкодер, это устройство, которое предназначено чтобы преобразовать угол поворота вала в электрические импульсы, по которым можно определить: угол поворота, скорость вращения, направление вращения, и текущее положение относительно начальной точки. С ним сделал плату под RGB-светодиоды, была написано прога и протестирована, после чего выявил некоторые недочеты, было решено передать плату и переписать прогу под энкодер. Прогу под ws2812b тоже переписал, но не протестировал ее (если с ней будут проблемы, напишите на почту).

В общей сложности было написано 5 программ и сделано столько же разводок плат:

• ws2812b + энкодер;

• ws2812b + Bluetooth

• ws2812b + Ик-приемник

• RGB + энкодер

• RGB + Bluetooth

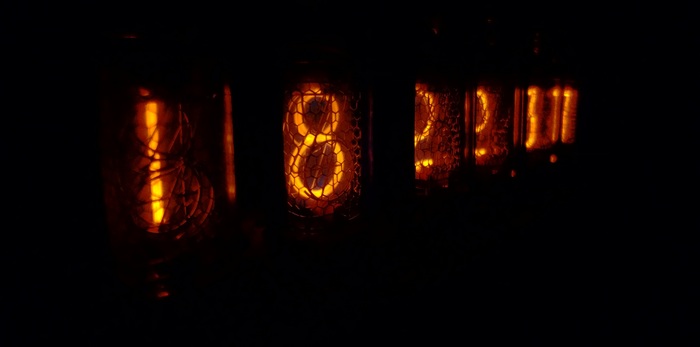

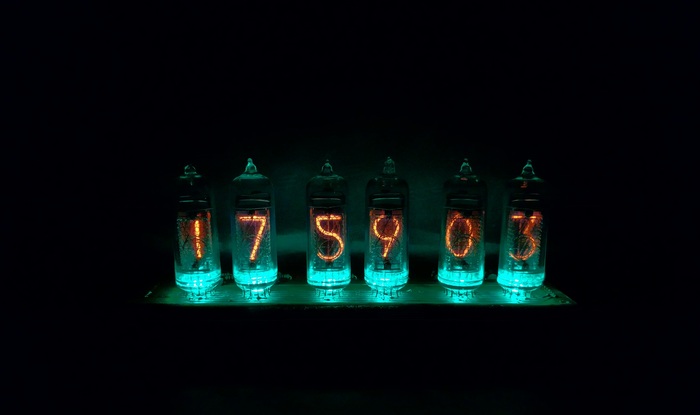

Вот и результат:

Из нововведений:

1. Добавил стабилизатор L7805CV(видно его на фото и на схеме)

2. Теперь дата показывается с интервалом 5 мин. на 10 сек.

3. Добавлено 5 анимации: плавная смена цветов всей ленты, крутящаяся радуга, случайная смена цветов, пульсация со сменой цветов, крутая плавная вращающаяся радуга (у часов с RGB подсветкой только 1 радуга всех светодиодов) в конце будет гифки с анимацией.

4. В схемах добавлен бизер, как задел на будущее дописать будильник.

Еще немного фотографий и гифки с анимацией, полное видео так же в папке по ссылке ниже или прямая ссылка.

Прикладываю ССЫЛКУ на архив с необходимыми материалами, НАЗВАНИЕ АРХИВА «Часы на ИН-14_v2».

Спасибо что дочитали до конца, удачного дня!

П.С. Отдельное спасибо за фото другу Дмитрию из первого поста.

Люблю игры на SEGA, особенно червяка Джима)

Хотел вот скачать и установить эмулятор на малинку, только для того, чтобы заработало нужно не только малинку с дисплеем купить, но и какие-то дполнительные платы, либо геймпад.

Но блин! У Raspberry pi аж 40 пинов, и нельзя часть из них тупо использовать под кнопки?

На самом деле можно, на пример есть такой образ от Adafruit, НО ёмаё, для его работы нужен дисплей от adafruit)).

Взял я за основу просто чистый образ Rasbian без иксов, и всё по порядку установил, сконфигурировал так, чтобы собрать карманную консоль было максимально просто и дешево, в итоге уложился в 2К рублей!
Дисплея как такового не покупал, заказал монитор заднего вида для автомобиля, вскрыл, а там всё прекрасно (кроме качества сборки). Самое главное - имеется вход для композитного видео. В цепи питания обошел DC-DC (понижайку) и дисплей заработал от 5 вольт, как и Raspberry Pi zero.

Заработало! Для начала не плохо, дальше буду делать звук, с использованием копеечного усилка D класса из Китая.

Образ SD карты разворачивать на карточке 16Гб, в скором времени сделаю его в размер 8Гб и 4Гб, сейчас их просто у меня нет)

Образ качаем тут: https://yadi.sk/d/HgVM7hLr3SSVjr

Комплектующие есть под видео (на YouTube)

А вот распиновка:

Всем спасибо!

Продолжение будет.
