Ну вот, теперь оставлю после себя что-то реально полезное =)

Авторское описание:
"В этом видео ты увидишь станок с ЧПУ стоимость которого не превышает 2.5 степендий, один из дорогих компонентов заменен на мебельные направляющие, а корпус выполнен из фанеры низшего качества..."
За видео благодарим товарища "Andrey Prygun":
https://www.youtube.com/channel/UCZdlCcnyY43PqLT7OAS5RiQ

2. Да, есть более простые варианты сборки, без ардуинки, на ПИ зеро и т.д. и т.п. Но мне попался такой (который описан в первом посте). Как собрать проще?

Пожалуйста: @UmnikOne уже описал сей способ в этом посте, советую к прочтению.

3. "Дешевле будет купить ТВ". Ну.. Самый дешёвый ТВ Филипс с Амбилайт - 50к рублей, пожалуйста.

4. "Но ведь есть готовые варианты". Когда я только начинал собирать (случилось это всё не за один вечер), проект, который только ленивый не закинул в коммент, был ещё на кикстартере. А вариант для 4к вообще находился в разработке.

Ещё здесь? Налили чаёк? Ну тогда пошла жара =D

Позже нам понадобятся: Putty, WinSC (либо Total Commander) и HyperCon.jar.

Сеть на Raspberry Pi3

Во время настройки я рекомендую использовать LAN, так как он стабильный и можно не переживать, что сетка отвалится. Настройки сети происходят во вкладке Settings (интерфейс интуитивно понятный, так что найдёте) =)

Выписываем IP-шник от RPi3, он нам ещё пригодится.

Установка HyperCon

С помощью Java запускаем HyperCon.jar.

- Во вкладке SSH выбираем ось, которую мы поставили на Малинку;

- вписываем IP;

- порт 22;

- логин и пароль (для openelec: root / openelec);

- нажимаем Connect.

После успешного коннекта, нажимаем Inst./Upd. Hyperion.

В консоли ХайперКона будет видно когда закончится установка.

Корректируем настройки и чекаем получаемое видео

В корне SD-карточки лежит config.txt туда необходимо дописать пару строк, что бы поддать жару на USB.

Запускаем Putty. Подключаемся к малинке через SSH по порту 22.

Логин и пароль (от openelec): root / openelec

Проверяем подключенные девайсы:

lsusb

ls /dev/video*

Включаем HDMI-устройство и смотрим, что к нам приходит. Для этого в путти вбиваем команду:

LD_LIBRARY_PATH=/storage/hyperion/bin /storage/hyperion/bin/hyperion-v4l2 /storage/.config/hyperion.config.json --crop-top 0 --crop-left 0 --crop-bottom 0 --crop-right 0 --size-decimator 8 --frame-decimator 2 --screenshot

Скриншот смотрим через winSCP или TC.

Если есть чёрные отступы, то вбиваем эту команду и смотрим скрин повторно:

LD_LIBRARY_PATH=/storage/hyperion/bin /storage/hyperion/bin/hyperion-v4l2 /storage/.config/hyperion.config.json --crop-top 40 --crop-left 50 --crop-bottom 0 --crop-right 30 --size-decimator 8 --frame-decimator 2 --screenshot

Это особенность дешёвый китайских грабберов. К примеру: на UTV007 отступы были, а вот на STK1160 их не было.

Если вторую команду использовать пришлось, то обратите внимание: изменились параметры

crop-top, crop-left, crop-right - их нужно будет внести в HyperCon.

Настройка HyperCon

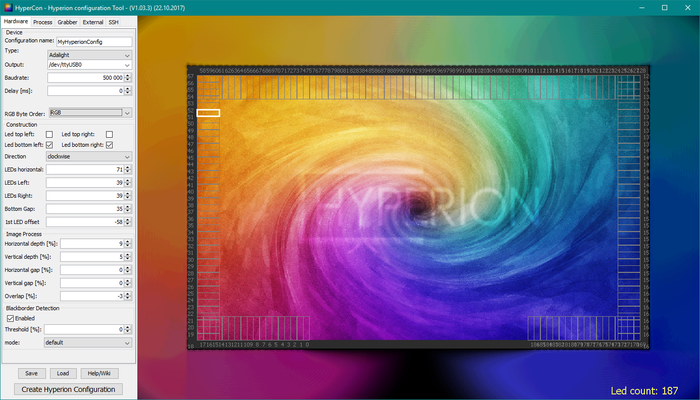

Вкладка Hardware:

- Имя не меняем;

- Type: Adalight;

- Output: /dev/ttyUSB0;

- Baudrate: 500000;

- RGB byte order: если при тестировании у нас перепутались цвета, то выбираем подходящий для нас пункт.

Далее идёт настройка светодиодов и их полей захвата.

Первые четыре галки отмечают светодиоды в углах;

Далее количество светодиодов по горизонтали, слева и справа;

Bottom Gap - отмечает промежуток в ленте (обычно там ножка у ТВ);

Ниже отмечаем где у нас находится первые светодиод (начало ленты).

Настройка площади захватываемого поля и наложение друг на друга.

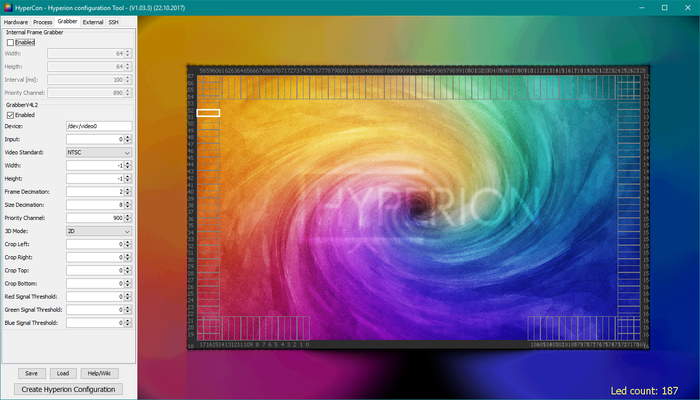

Вкладка Grabber:

Первую галку вырубаем, вторую врубаем.

Настройки остаются такими же как на скрине. Видео стандарт должен быть таким же, какой установлен на HDMI to AV конверторе.

*Если в пункте "Корректируем настройки и чекаем получаемое видео" Вам пришлось смещать видео, то вносим эти настройки в соответствующие строки Corp... .

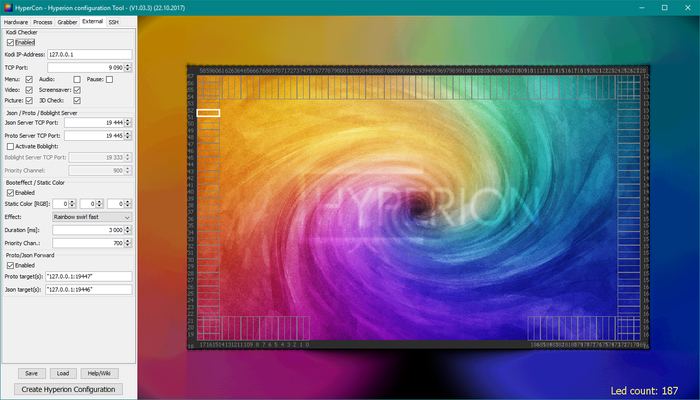

Вкладка External:

Всё как на скрине.

Вкладка SSH:

Подключаемся к Малинке.

- В самом низу окна нажимаем Create Hyperion Configuration;

- Local Config Path - выбираем только что сохранённый файл (так надёжней);

- Send Config;

- Stop, Start.

После старта, лента должна приблизительно выдавать цвета с экрана.

Могут путаться местами красный, зелёный и синий, как это исправить я описал выше. После исправление сохраняем конфиг, заливаем его, Stop, Start и проверяем.

Калибровка цвета

Вкладка Process:

Началось самое интересно - калибровочка =D

Smoothing - плавность переливания цветов. Частоту советую оставить 30, а вот с временем можете поиграться.

Далее качаем архив с цветами. Если стенка за ТВ у вас цветная, то аккуратно закрепляем пару белых листов А4, так "честнее" будет цвет.

Сразу ставим галочку Send Continuous - это позволит обновлять настройки в реальном времени.

1. Whitelevel

- Открываем на весь экран белый фон;

- Корректирую КЗС ползунки, так что бы получился белый свет из светодиодов.

2. Gamma correction

- Далее перебираем задники с градацией серого;

- Корректируем значения, пока не получится более плавный переход света от белого к чёрному (выключенному).

3. Корректировка каждого канала отдельно

- Листаем red FF0000, green 00FF00, blue 0000FF, cyan 00FFFF, magenta FF00FF, yellow FFFF00;

- Корректируем значения красного, зелёного, синего каналов.

*Возможно понадобится чутка подкорректировать гамму

4. Дополнительные настройки

Luminance gain - яркость, чем выше показатель, тем больше белого;

Saturation gain - насыщенность цветов;

Backlight - лента будет светится, даже если экран чёрный. Чем выше показатель, тем ярче будет светить. Можно сделать его совсем небольшим, что бы в тёмных сцена не сидеть совсем в темноте.

Temperature - позволяет сделать цвета более тёплыми или холодными. По-тыкайте настройки своего монитора, что бы увидеть как это работает.

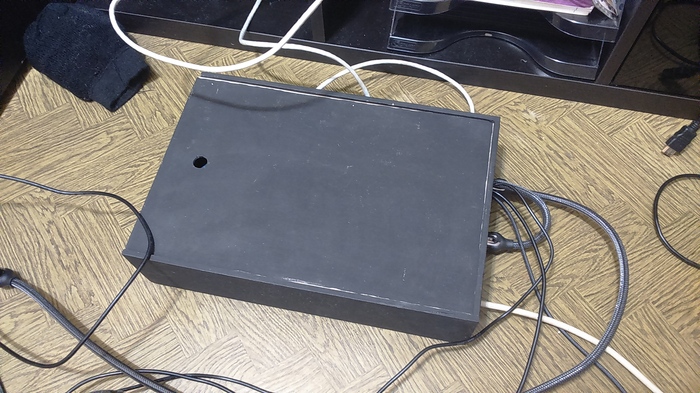

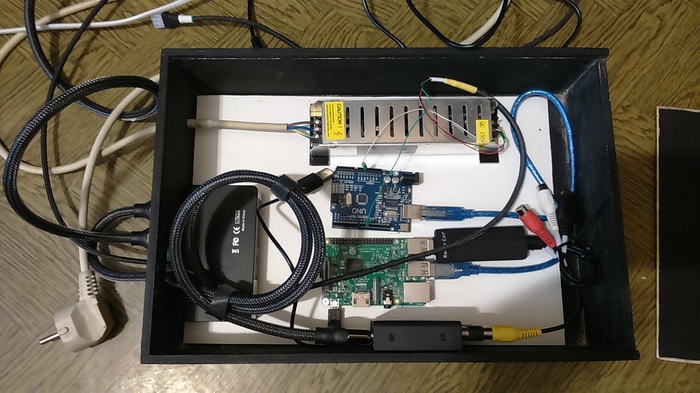

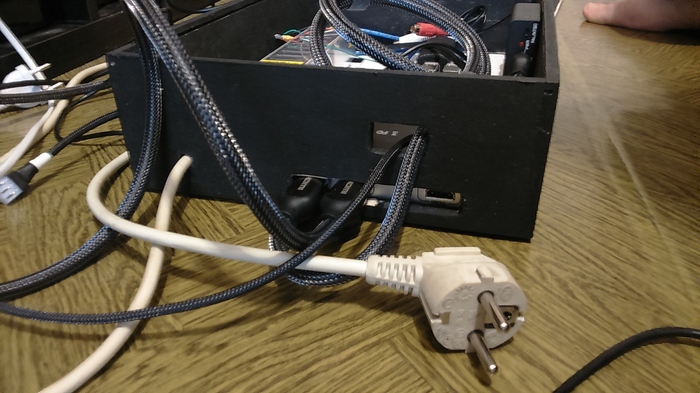

Всё что собрали аккуратно складываем в коробочку:

*Скорей всего в будущем переделаю её, сделаю более компактной

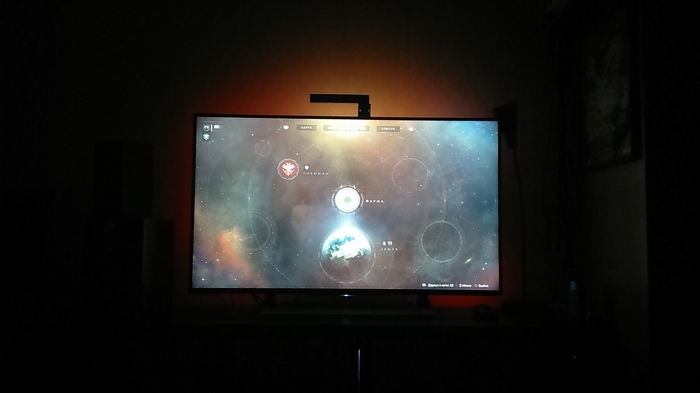

Итог (к сожалению, мобилка не передаёт всю яркость происходящего):

Спасибо за прочтение и критику. Я постарался разжевать всё, но исключено, что я что-то да пропустил.
