Суть такова. Нужно, чтобы на i2c дисплей выводился текст, отправленный на LoLin через wifi.
Никак не могу найти нужную прошивку, весь интернет облазил
Дисплей такой: https://ru.aliexpress.com/item/1pcs-0-91-inch-OLED-module-0-...
Плата вот: https://ru.aliexpress.com/item/New-version-Wireless-module-C...
Очередной проект с кикстартера. На этот раз — робот-бармен.
Bartendro — позиционируется как робот для смешивания коктейлей, который можно брать с собой на вечеринки.
В основе, этого автомата лежит одноплатный компьютер — Raspberry Pi, который является центром (сервером) системы и управляется с 15-ю диспенсерами (помпа со встроенным контроллером Arduino). Помпы подключаются к нужным бутылкам, что позволяет смешивать нужные коктейли. Заказы на смешивание, вводятся посредством Wi-Fi со смартфона или планшета.
Код проекта выложен на Github.
Ссылки
partyrobotics.com
www.kickstarter.com/projects/partyrobotics/bartendro-a-cocktail-dispensing-robot
https://github.com/partyrobotics/bartendro
Доброго вечера, Уважаемые.
Обращаюсь к Вам с таким вопросом: есть желание собрать медиацентр на одноплатном ПК, соответственно хочется, на будущее, иметь возможность крутить 4K60FPS, поддержку H265 10bit, контент будет браться с домашнего NAS, домашняя сеть 1Gb.
Подскажите, на какую плату стоит обратить внимание, кто с этим сможет справиться?
Планируется использовать KODI, ну и ретрогейминг юзать - сейчас есть Paspberry PI3, но 4K она не потянет.
Прошу конкретных советов, возможно кто-то юзал или юзает подобное!
В этом видео вас ждет полный процесс сборки цифрового RGB фонаря под управлением платформы Arduino Nano. Проект имеет большой потенциал для модернизации. На текущий момент я добавил 5 режимов работы. Но конечно можно добавлять режимы до "пока не надоест".
Страница проекта GITHUB: https://github.com/voltnik/RGB-flashlight
Фонарь сделан с использованием mosfet транзисторов и используется хороший RGB светодиод на 50 ватт.

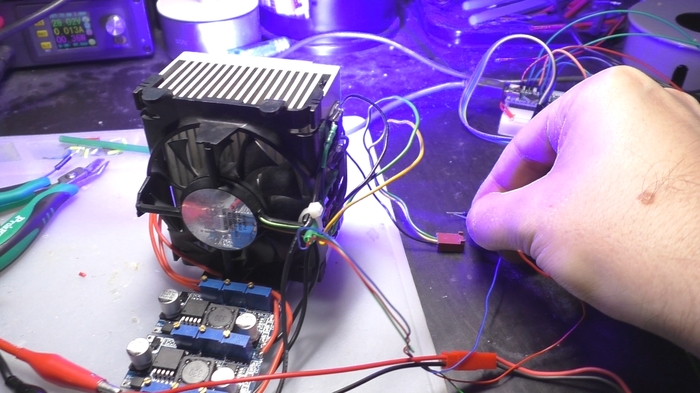

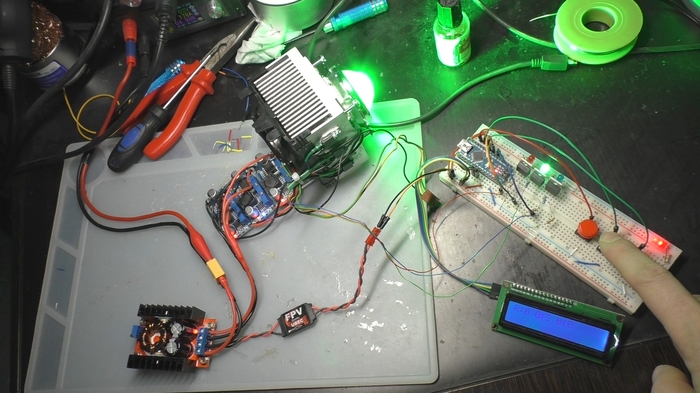

Процесс разработки.
Известные недостатки:
- нет отверстий для вентиляции (ну, щас зима она и не нужна пока - а летом проколупаю)
- нет возможности заряжать аккумулятор внутри корпуса (уже давно привык это делать IMAX B6)
Остальное в видео. Разработка, сборка, тест и демонстрация работы.
Доброго всем времени суток, продолжаю серию постов про образовательную робототехнику. Здесь я описываю результаты и просто ход выполнения своей научной работы.
Кратко: разрабатываю специальную робо-накидку на одежду, которая сможет оцифровывать часть двигательных навыков мастеров своего дела и передавать это тем, кто только учится.
О чем этот пост: о том как я делаю еще более компактную схему для ESP8285 (которая и так меньше ESP8266, за счет внутренней памяти). Сразу напишу, что конечный итог еще не готов. Это предварительная работа.
Пришли вот такие модули:
ESP-m2 ESP8285 (это картинка из магазина, однако мне пришли m1 и у моих был дополнительно выведен GPIO16, в магазине на обратной стороне на картинке его нет). Размеры 20х12.3мм (мне надо в идеале до 10х10мм).
И такие (Esp-01m, размеры 18х18мм):
Отдельно чипы заказывать на них не имеет смысла для разработки своих плат, потому как он весь в сборе стоит дешевле, чем чипы отдельно (которые снимаются за пару секунд термофеном).
Так же нашел парочку интересных схем на гитхабе:
1. https://github.com/mengguang/ESP8285_Dev_Board
2. https://github.com/markusb/ESP-Hardware
Так же стоит отметить, что ESP8266 и ESP8285 имеют как одинаковые размеры, так и абсолютно совпадающие выводы. Почему это важно? Потому что в документации на ESP8285 нет общей схемы работы устройства, а у ESP8266 есть.
Если откусить антенну (переставив свою) и покромсать плату ровно по металлической защите (предварительно сняв её), то можно добиться 10х13мм. А нужный BMX055 можно сзади прикрепить как насадку на эту урезанную плату.
Даташит это хорошо, схемы на гитхабе это хорошо, а что обстоит что реально до нас доходит от китайцев?
Предлагаю подсмотреть.
Мерил китайским ESR метром. Точность соответствующая.
Прозвонил еще все контакты на разоруженной плате (до снятия лака гравером).
В итоге получилось что-то вроде этого
Зеленым - есть контакт, красным - нет, синим - сам контакт с собой всегда имеет связь. https://yadi.sk/d/RhJzb5jT3S3Gd7
Так же решил гравером снять защиту со второго модуля, чтобы подсмотреть как в действительности китайцы все разводят. (примерно соответствует действительности).
Сейчас буду делать свою плату-насадку на последнюю плату с BMX055.
Приветствую профессионалы Arduino и raspberry pi. У меня лежит дома orange pi pc plus, установил OMV, закачал сайт, но не знаю как вывести его в интернет и настроить роутер TP- Link. У меня статическое ip. Помогите если не сложно.
Доброго времени суток. Возникла необходимость сделать автовключалку/выключалку телевизора ночью в определенное время через IR.
За основу хочу взять ЭТОТ проект, в частности клонировать сигнал нажатия кнопки
пульта ДУ "On/OFF", и поставить эмуляцию нажатия этой кнопки на определенный момент времени.
Что имеется:
Arduino Nano CH340
Модуль часов реального времени DS3231
IR сенсор TL1838
IR светодиод
Если кто-то занимался таким извращением, буду рад любой помощи в написании скетча и советам по конструкции.
З.Ы Не пинайте сильно тапками , Ардуину начал осваивать недавно)
