Автоподача для фрезерного станка своими руками. Продолжение. Электрика
Всем привет! Этот пост будет заключительным. Как вы поняли из названия, будем делать электрику. Прошу прошения за столь долгий промежуток, было очень много работы, а потом было много отдыха))) Вот только вчера собрал себя в кучу и отправился в мастерскую доделывать начатое аж полтора месяца назад. Вновь прибывшим рекомендую ознакомиться с первой частью. Автоподача для фрезерного станка своими руками
Итак, что тут у меня получилось…. Вобщем думал прикрутить маленькую панельку с двумя кнопками, кинуть нормально проводку, да и закончить на этом. Но как вы понимаете, не писал бы я этот пост, для того чтобы показать, как я круто мотаю изоленту на провода.
Собственно, крик внутреннего перфекциониста и дал понять, что нужно делать нормальную панель управления всем станком (штатная панель снята в связи с переводом станка с 380в на 220в по средствам частотного преобразователя). Ну а я что? Думаю:- сейчас в алюминьке дырок-то как наделаю, кнопочки-то как вставлю, да домой поеду. Но тут раздался шепот внутреннего перфекциониста:- посмотри какой у тебя есть ЧПУ станок! Он же тебе может сделать не дырки, а отверстия, так еще и подписать каждую кнопочку, да не абы как, а ГОСТовским чертежным шрифтом...
Ну вы поняли…
Видео фрезеровки, осторожно звук!
Пока станок гравировал, я потихоньку закрашивал готовые надписи черным перманентным маркером. После окончания работы станка, я снял у же почти готовую панельку, и протер излишки краски полусухой тряпкой с растворителем. Таким образом, излишки легко убираются, а в углублениях краска остается. Сделал легкую полировку "скрейтч", барабаном для шуруповерта с абразивной губкой типа "скотчбрайта".
Далее, я решил сразу распаять плату упраления. Точнее выпаять из нее кнопки и повесить их на проводах. На каждой кнопке 6 проводов. Всего их две. К панелке я их прекрепил на спермоклей. В случае поломки, его без проблем можно разогреть феном, плюс он нормально переносит вибрацию.
Короб я делал из листового аллюминия толщиной 1мм. Ох намучася я с ним! Из стали "пластилин 3" намного проще, как по мне.
Примерка, как будут распологаться компоненты.
Далее нам нужно это все скоммутировать. Для пульта от частотника, шлейф мне не удалось купить, пришлось делать самому из проводков-перемычек которые используются в макетных платах, ардуино и пр.
На всех проводах я использую обжимки, это очень важная штука, во превых - не дает в колодках перерубать жилы; во вторых - помогает проводу жить с вибрацией, не давая ему переломиться в месте, где он зачищен от изоляции.
За кадром я запихнул все это в ящик за панелью управления, а также, 4 провода идущие к двигателю, обмотал пластковой спиральной зашитной лентой (такая применяется на китайских станках). В идеале нужно надеть на эти провода специальную железную гофру, или, на худой конец, от душевого шланга.
А, чуть не забыл - добавил кнопку аварийного отключения. Она отключает главный двигатель и одновременно автоподачу.
Снял не большое видео с демонстрацией работы, правда, как дебил, смотрел в телефон и пытался попасть по кнопкам, и чтобы в кадр все залезло))))
P.S. Ждал вопроса, "почему не отключается механически привод от двигателя?" Якобы, может быть сопротивление во время ручной работы на штурвале. Давайте сразу на него отвечу, вдруг у кого он созреет. Редуктора у нас нет, крутим мотор напрямую, усилие минимальное, вообще не ощущается на штурвале. Шаговый двигатель при вращении работает как генератор, через определенное количество оборотов подклинивает, на платах управления загораются лампочки, хотя питание на них не подается. Но если система управления просто подключена к питанию, то этого эффекта нет.
P.P.S Весь блок управления получился уже на 30мм, шпиндель станка как раз поворачивается вниз этой стороной к столу. Надеюсь когда-нибудь эти 30мм мне пригодятся и я гордый, с высоко поднятой головой, произнесу в слух - "не зря еба.ся!". Ребята я еле еле туда все впихнул, там такое мясо....
Как-то так. Всем удачи. Пока.
Показать полностью
12
2
Иллюстрации к детским книжкам
Показать полностью
1
А если вот так?
[Контент удален по обращению правообладателя]
Закреплено
Почему бесплатные промокоды перестают быть выгодными, если вы покупаете онлайн регулярно
Большинство промокодов работают одинаково: один раз, для нового аккаунта или «поймай, если повезёт».
Если вы заказываете продукты, товары с маркетплейсов, лекарства или зоотовары несколько раз в месяц, такая модель быстро перестаёт экономить деньги. Скидки либо не работают, либо заканчиваются после первой покупки.
Поэтому мы сделали Пикабонус — подписку с промокодами для регулярных покупок, а не разовых акций.
В чём суть
Это не история про «удачно поймать скидку».
Это про то, чтобы платить меньше каждый месяц, покупая то же, что вы и так покупаете.
Чем предложения Пикабонуса отличаются от обычных промокодов
скидки по ним выше, чем по бесплатным купонам из открытого доступа;
они работают для постоянных, а также для новых покупателей;
в ряде категорий один и тот же промокод можно использовать несколько раз.
Проще говоря: это не разовые «плюшки», а инструмент для регулярной экономии.
Как это выглядит на практике
Пикабонус делает покупки не только выгоднее, но и проще: вместо того чтобы часами искать неработающие коды, которые не получится применить, вы получите подборку готовых эксклюзивных скидок выше рынка, которых нет больше нигде.
продукты, аптеки, маркетплейсы, зоотовары и другие повседневные категории;
подписочные скидки выше стандартных бесплатных;
разница между обычной скидкой и подписочной часто перекрывает 199 ₽ уже с первой покупки.
Если вы покупаете онлайн 2–3 раза в месяц, подписка, как правило, начинает окупаться сразу.
Сколько стоит
199 ₽ в месяц.
Не за доступ к списку предложений, а за более выгодные условия на регулярные покупки.
ПОДПИСКУ МОЖНО ОТМЕНИТЬ В ЛЮБОЙ МОМЕНТ.
Важно понимать
Мы не обещаем, что подписка всегда и во всех ситуациях будет выгоднее любых акций в интернете. Иногда в открытом доступе действительно появляются удачные предложения.
Наша задача — поддерживать набор промокодов так, чтобы в среднем подписка давала больше выгоды, чем бесплатные купоны, если вы покупаете регулярно.
Кому это подойдёт
если вы часто ищете промокоды перед покупкой;
если заказываете в одних и тех же магазинах;
если хотите понятную и предсказуемую экономию, а не разовые удачи.
Если интересно посмотреть, в каких магазинах можно сэкономить и оценить, есть ли в этом смысл именно для вас — вот ссылка.
Пользоваться или нет — решать вам.
Показать полностью

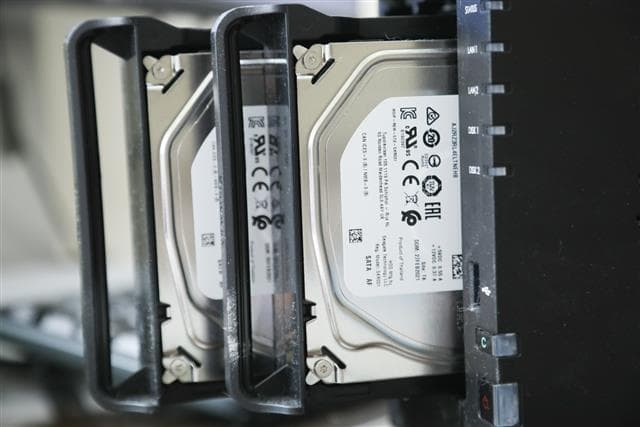

Пандемия повлияет на поставки жёстких дисков в этом полугодии
