Фото теплого пола, сделанного нашим клиентом своими руками в Жуковском (дом барнхаус Ильи Колесова).

Количество вопросов росло. И так как комментарии других пользователей никто не читает и задают один и тот же вопрос снова и снова, мы решили ответить на все вопросы сразу. И, вооружившись камерой, отправились в командировку в город Волоколамск на две недели. Дом, мангал и баню для проживания любезно предоставил Дмитрий, за что ему отдельное спасибо.

Не будем сейчас углубляться в историю и расписывать разные технологии монтажа теплого пола без стяжки, хотя на самом деле их не так много.

Мы рассмотрим не новую, но хорошо себя зарекомендовавшую технологию укладки теплого пола на готовых матах XPS.

Итак, преимущества данной технологии:

1) Легкость конструкции. Весь пирог теплого пола вместе с сухой стяжкой весит всего 30 кг на 1 м². Высота теплого пола всего 5 см, что позволяет использовать комплект для теплого пола на любых, даже самых тонких, перекрытиях, включая второй и мансардные этажи, а также в типовых проектах каркасно-щелевых домов.

2) Легкий монтаж, с минимальным набором инструментов. Для монтажа теплого пола понадобятся:

- дрель или перфоратор для просверливания технических отверстий под будущие трассы;

- шуруповерт

- ножницы

- нож

- две руки, а лучше 4, и голова на плечах.

Также для монтажа теплого пола в деревянном доме нам понадобится хорошо выровненное основание, «черновой пол». Это может быть ОСБ, фанера или просто шпунтованная доска. Важное условие: основание должно быть ровным, чем ровнее основание, тем ровнее будущий теплый пол.

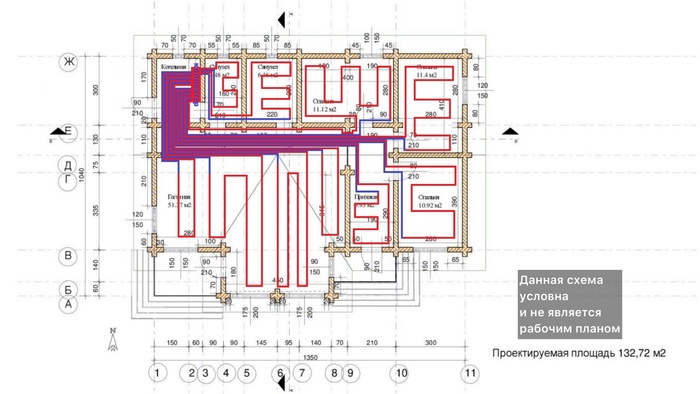

Первое, что необходимо для монтажа теплого пола в деревянном доме - тщательно продумать прокладку трасс, т.е. как пройдут трубы теплого пола от коллектора по дому.

Пройтись по дому, представить, как примерно пройдут коммуникации (трубы теплого пола, трубы водоснабжения и радиаторной разводки).

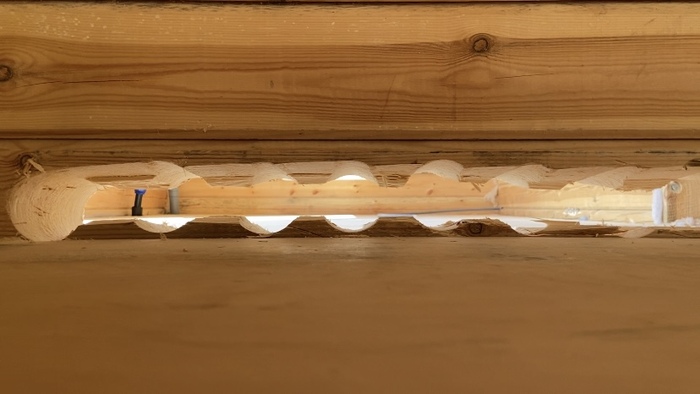

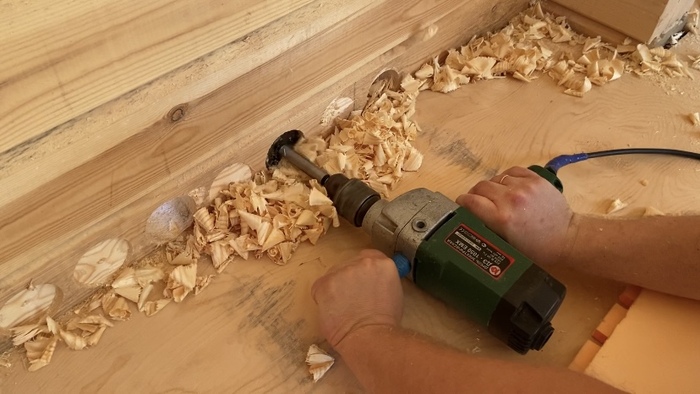

Просверлить необходимые отверстия большим диаметром (например, под 16 трубу отверстие должно быть минимум 25). При необходимости подготовить «штробу» для прохода основной трассы из котельной под теплый пол.

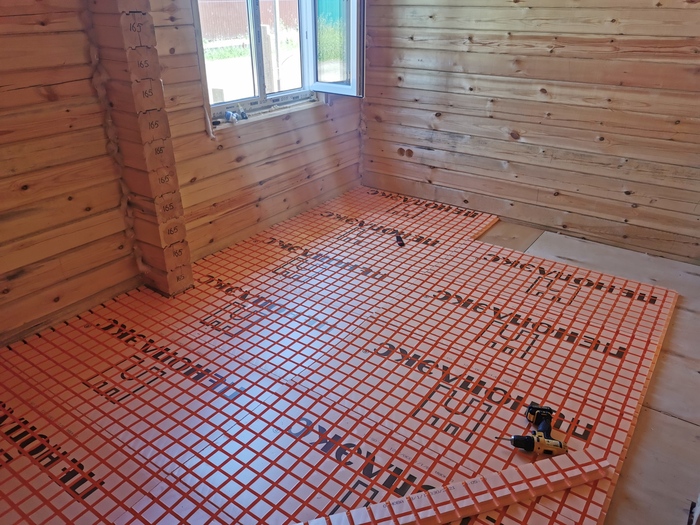

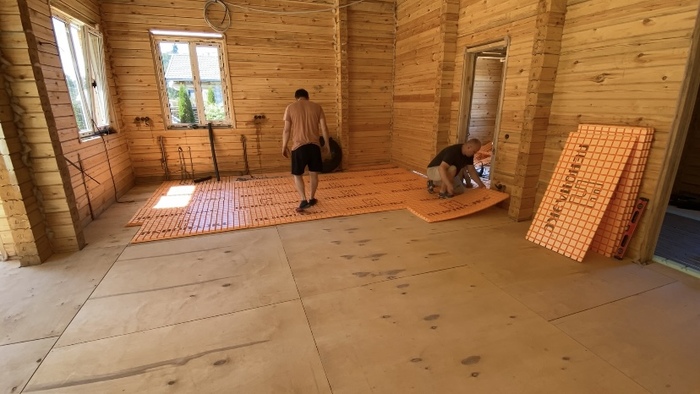

На основание выкладываются маты для теплого пола на основе XPS плотностью 30-35 кг/1 м².

Начинать укладку следует от угла комнаты. Маты укладываются в паз, это позволяет совместить рисунок мата. Дело это довольно простое, примерно час уходит на одну вот такую немаленькую комнату. На небольшую комнату уйдет еще меньше времени.

При необходимости маты легко подрезаются ножом (входит в комплект). Укладка происходит "в замок" с совмещением пазов под будущие теплораспределительные пластины.

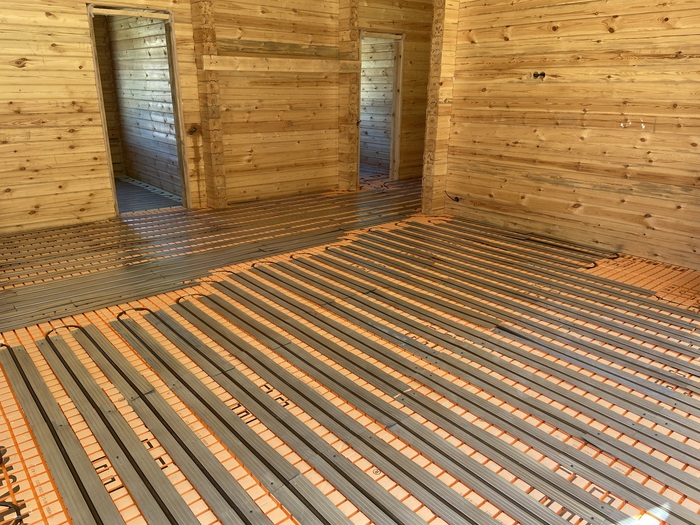

Пластины укладываются змейкой, количество линий должно быть четным (подача-обратка).

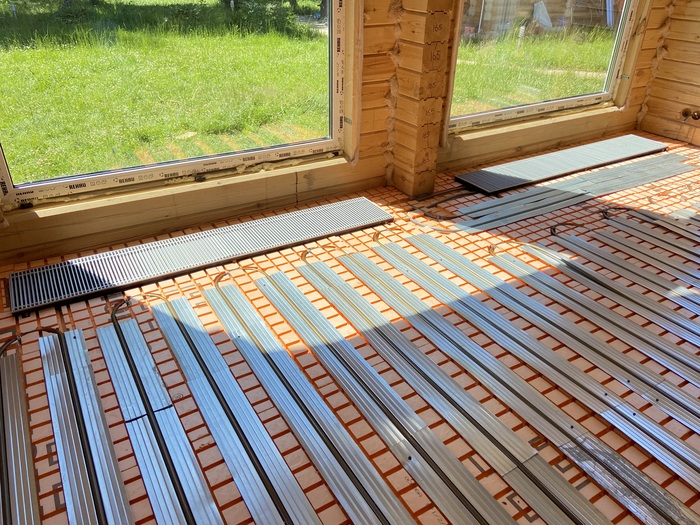

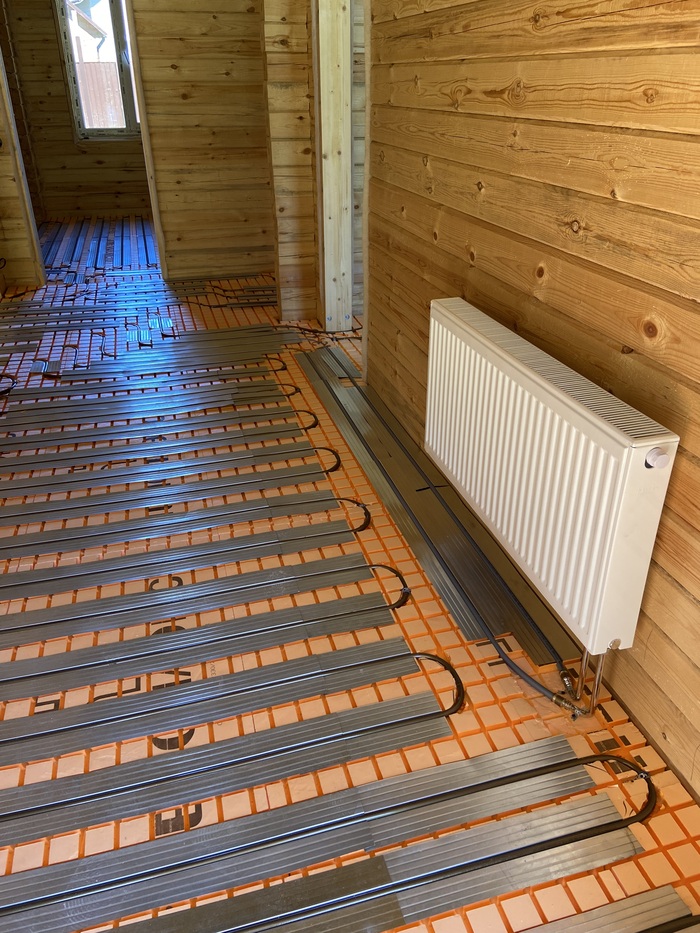

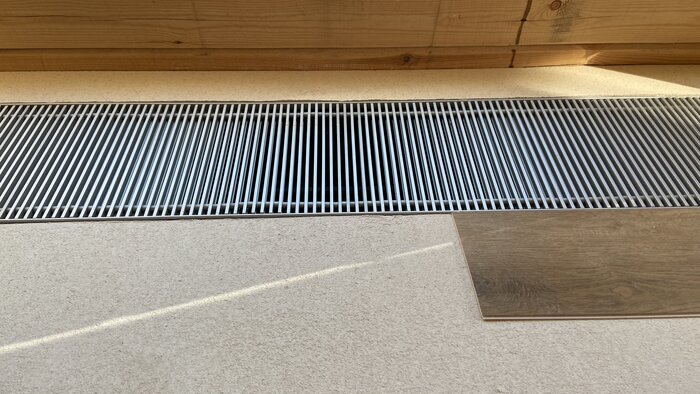

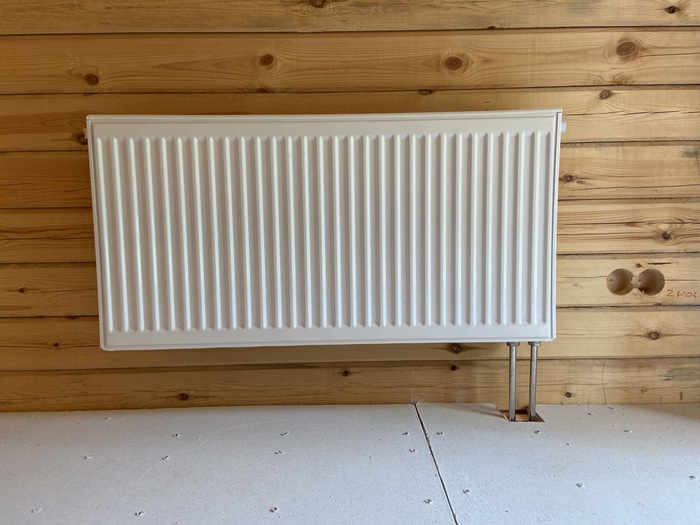

В пироге теплого пола можно с легкостью проложить дополнительные коммуникации, например, трубы под радиаторное отопление и внутрипольные конвекторы.

В среднем, на 10 м² площади идет один контур на коллекторе, поэтому высчитать количество контуров тёплого пола довольно легко. Просто делите квадратуру дома на 10 и получаете количество контуров теплого пола.

Если транзитных линий будет много, и они займут значительную площадь, вычтите один контур на транзит.

Шаг укладки теплого пола в деревянном доме от 15 до 20 см. Шаг 20 см позволяет без труда произвести укладку ГВЛВ.

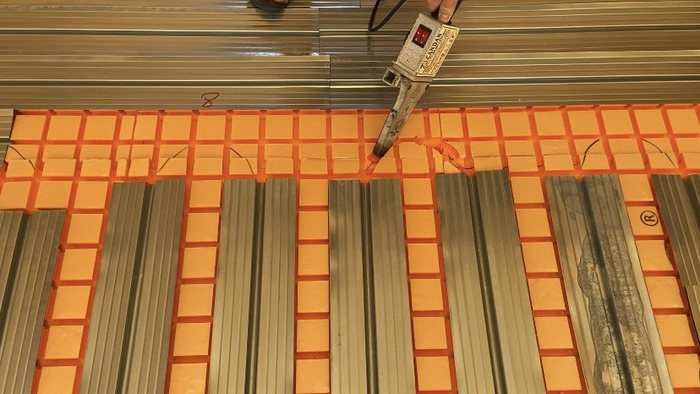

После укладки теплораспределительных пластин маркером обозначаем лишние квадраты в матах. Затем вырезаем эти квадраты ножом либо выжигаем паяльником (при выжигании помещение должно хорошо проветриваться). Смысл - убрать квадраты на поворотах и изгибах трубы.

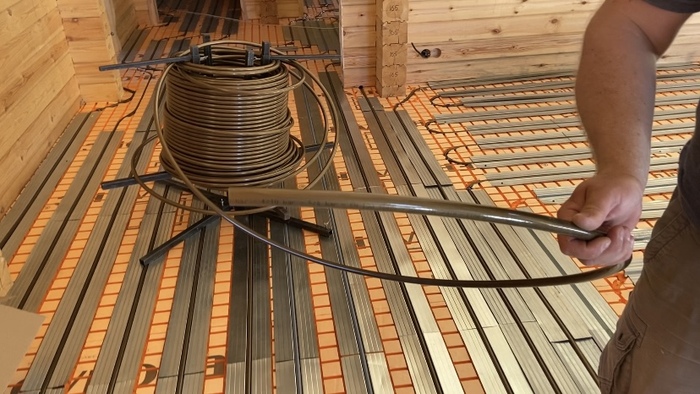

Далее производим укладку трубы в готовые контуры. На поворотах труба при необходимости фиксируется перфолентой, под которую укладывается слой утеплителя.

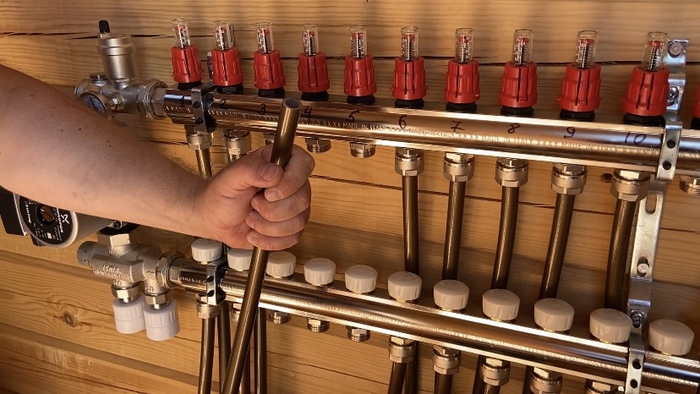

Подключаем каждый контур к коллектору.

После укладки трубы для теплого пола и подключения ее к коллектору необходимо опрессовать теплый пол. Для этого подойдет насос "Малыш" или "Ручеек". Просто опустите насос в ёмкость с любым теплоносителем (антифризом или водой) и подсоедините к крану слива-залива на коллекторе, предварительно заглушив подачу и обратку на смесительном узле теплого пола дюймовыми заглушками.

После укладки трубы необходимо передохнуть, собраться с силами и философски настроиться на последний этап перед финалом.

Итак, мы подошли к самому ответственному этапу монтажа теплого пола в деревянном доме методом сухой стяжки. Укладка ГВЛВ.

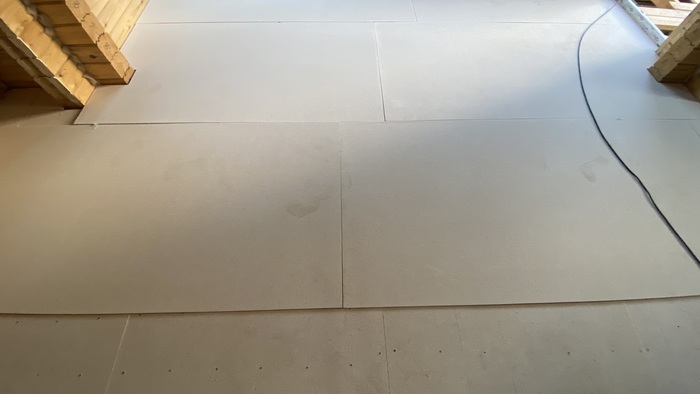

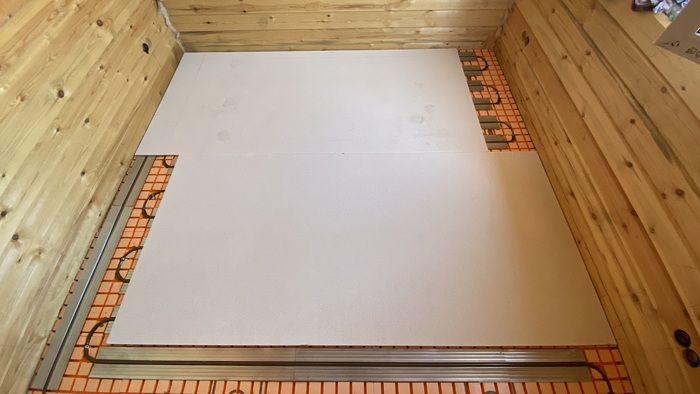

Нижний слой укладывается в шахматном порядке, так, чтобы места стыков в каждой линии не совпадали со стыками в соседних линиях.

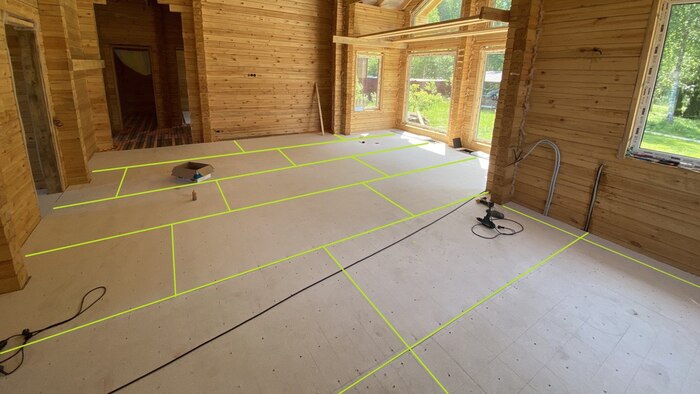

С первым слоем придется немного повозиться. Чтобы случайно не пробить трубу, нужно обозначить петли и линии, по которым она идет. Для этого нам потребуются отбивочный шнур, карандаш и длинная ровная палка (линейка, правило, кабель-канал).

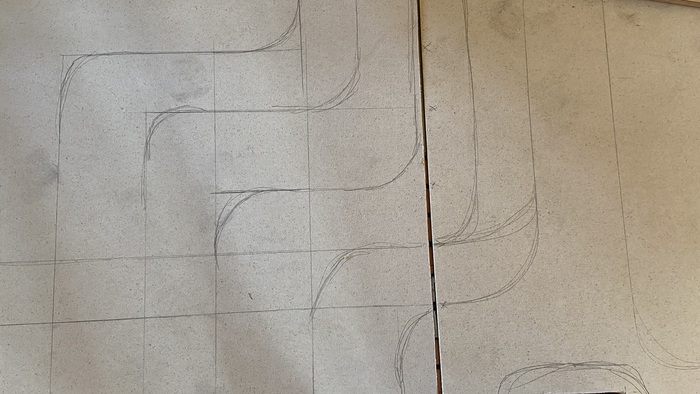

Делаем пометки сначала на стенах, а по ходу укладки ГВЛ и на самих листах. Где нужно, приподнимаем лист, чтобы правильно отметить положение поворотов трубы. Поэтому укладывать ГВЛВ нужно поэтапно, чередуя с нанесением разметки.

Далее берем отбивочный шнур и наносим линию между трубами. Сюда нам и нужно будет в дальнейшем вкручивать саморезы.

Саморезы следует вгонять с шагом в 20-25 см. Чем тщательней вы прижмете ГВЛ к полу, тем меньше скрипов будет в дальнейшем.

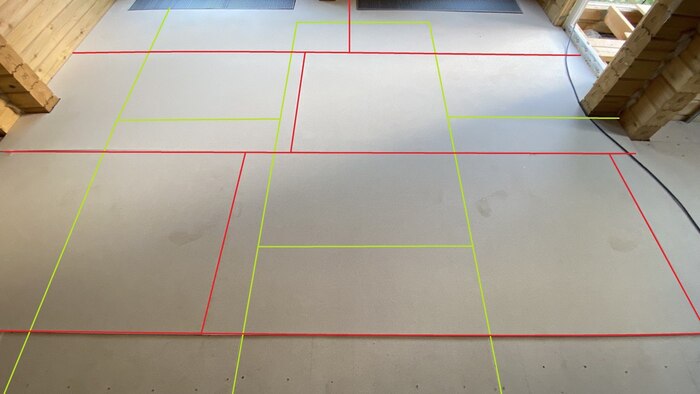

Листы второго слоя также укладываются в шахматном порядке, но уже относительно первого слоя, перекрывая их стыки.

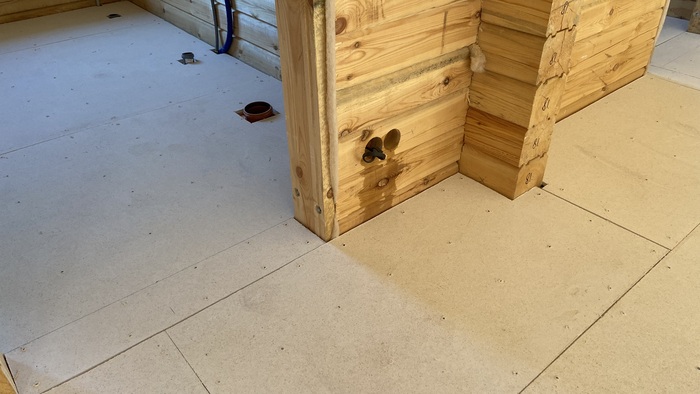

Саморезы используются 19-е по ГВЛ, с усеченной шляпкой. Здесь уже нет опасности пробить трубу, поэтому можно вкручивать их в свободном порядке. Трещотка настраивается так, чтобы шляпка утопала в листе, но шуруп не пробивал первый лист насквозь. Важно добиться монолитности ГВЛВ, скрепив первый и второй слои.

Чистовым покрытием теплого пола может служить плитка, кварц-винил или ламинат под теплый пол.

Более подробно в наших видео:

Будем рады если кому-то когда-то пост окажется нужным.
