Пост содержит большое количество шакальных картинок и фото с монитора ,слабонервным не смотреть.

Расскажу я вам про планшет Самсунговский.Болячка всей серии это мертвые микросхемы памяти.Это не связано ни с ударом ,ни с браком ,но мрут они как мухи.Проявляется это как вечный цикл при включении.

Собственно пациент:

Фото с тыла:

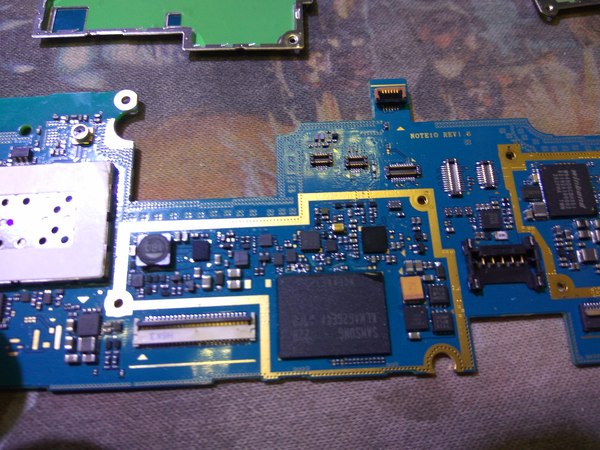

В первую очередь разбираем и достаем саму плату.А вот и виновница торжества.

Данные микросхемы залиты компаундом.отковыриваю его при 250 градусах олбычный зубочисткой.Ставим на нижний подогрев и прогреваем плату минутку,после дуем уже феном сверху.

Подковыриваем скальпелем и видим:

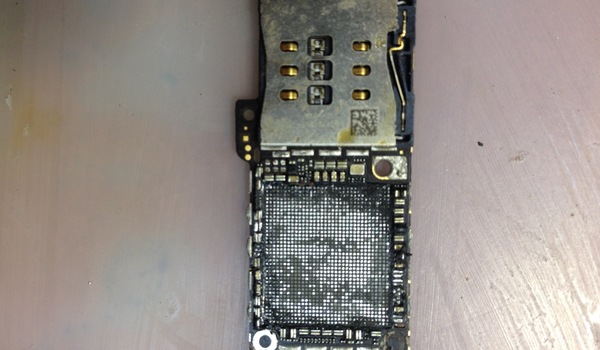

"Еманарот да он же все пятаки оторвал ,плату в помойку!"-Хейтеры.А вот и нет 90% пятаков там пустышки,на самом деле используются только вот эти.

Плату откладываем в сторону  и смотрим что нам прислали ускоглазые товарищи

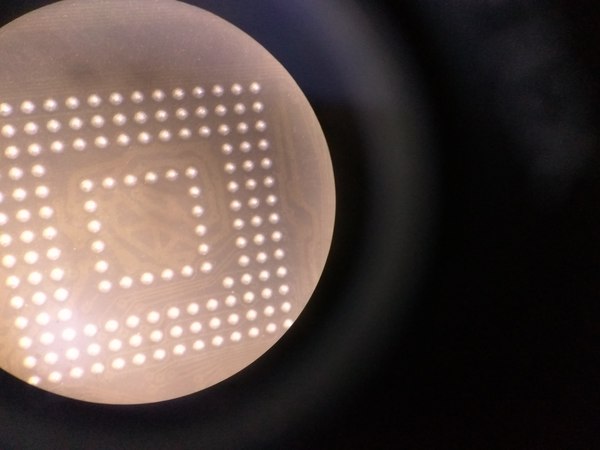

Не !Так дело не пойдет ,шары накатаны вроде нормально но все какие-то загаженные.Добавляем флюс  и греем микросхему ,заодно узнаем по температуре какие припоем их накатал дядюшка Ляо.

Вот теперь другое дело,все чисто и красиво.Ставим на плату центруем ,греем и ждем пока остынет.Пол пути пройдено.Так как микросхема абсолютно пустая ,аппарат признаков жизни е подает.Нужно залить BOOT.делать это будем при помощи Medusa box

Открываем программу выбираем модель и жмем кнопку распиновки подпайки.Выглядит вот так

Собираем на соплях и запускаем заливку.

После этого аппарат заходит в прошивочный режим и дает себя прошить.И последний пункт этог восстановление imei.Достаем с полки вот такого красавца

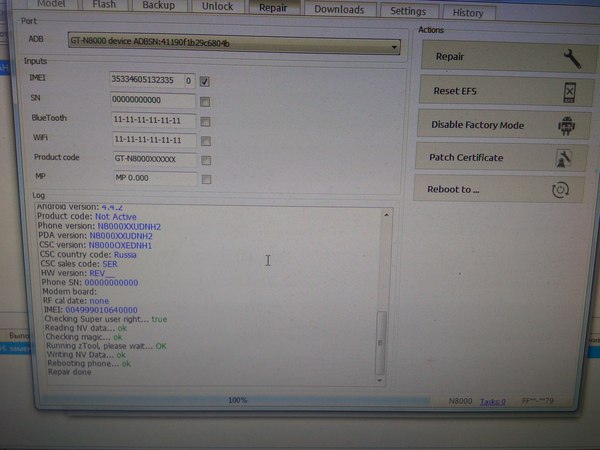

На планшете включаем отладку по юсб.Переходим в раздел Repair ,вписываем imei с крышки и ждем

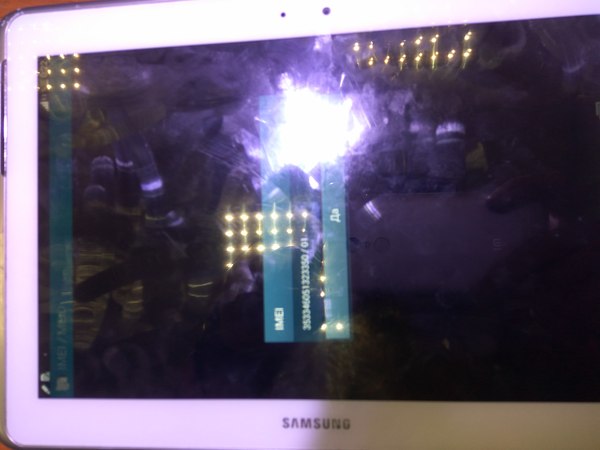

Проверяем ,что он подцепился

Все отлично можно тестить и отдавать.

Здравствуйте, уважаемое Сообщество Ремонтёров

Рискую огрести минусов, ибо не сразу разобрался с целевым сообществом, потому первую просьбу закинул тупо в эфир.

На этот новый год детям были подарены две китайские 3D ручки.

Радости полные штаны, однако через два дня использования перестали работать кнопки подачи PLA-лески. На обеих ручках один и тот же симптом.

Мною была препарирована одна из них, при собранной схеме без корпуса требовалось прижать кнопку к плате, после чего вся схема отзывалась (включался моторчик устройства протяжки лески). Попытался немного подогреть и подпаять, но всё мелко очень, трясутся руки и паяльник только 80Вт. Нда. В общем после обратной сборки воз и ныне там.

"В этих ваших интернетах" максимально полезным нашел только способ сборки-разборки, по самой проблеме ничего не накопал. Да и ссыкотно лезть опять, буду надеяться, что не сжег ничего, конечно, но опыт просто убил во мне веру в себя как "паяльника" намертво.

Я к чему, кто-нибудь взялся бы в Москве за ремонт с мастер-классом. В идеале - на первой ручке показать, а вторую дать сделать мне, заодно присмотреть, чтобы не сжег или не испортил чего. Открыт для диалога по цене вопроса и времени.

Заранее спасибо.

Да, ручки Myriwell Stereo (RP-100b)

Всем привет!

Принесла мне в ремонтики, дорогая наша пикабушница из Питера, рыженькой аппаратик. Говорит, что выключился и больше не захотел включаться...

Говорила еще, что были проблемы с зарядкой оного. Типа, долго заряжается...

Относила в СЦ, рядом с домом. Там ей этого рыжика приговорили к замене материнской платы и оценили плату в 11 тысяч...

Вот такой аппаратик.

Действительно не заряжается, ибо микроюсби ушатано в хлам.

Вот нокловские потрⱯшка.

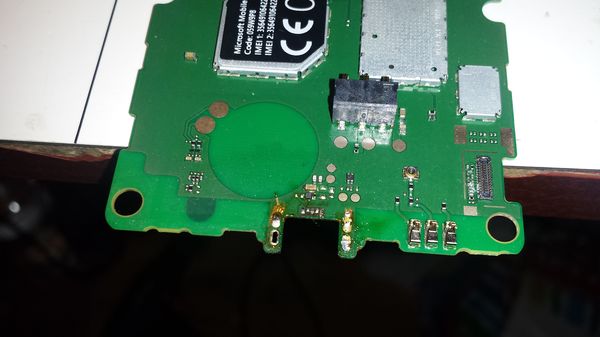

Даже ноги юсби разъема по отлетали...

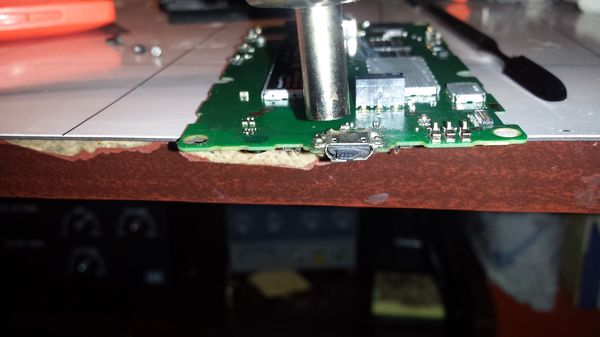

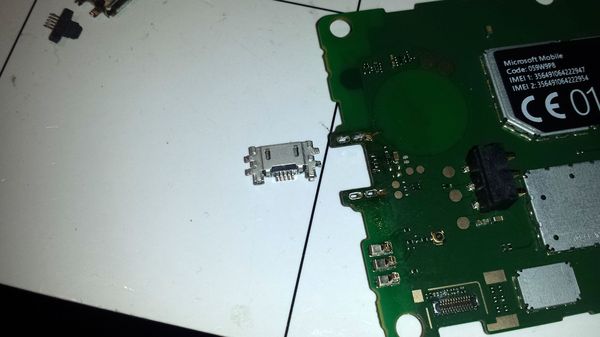

Феном снимаем ушатанный разъем.

Ищем похожий, лишь бы влез.

Припаиваем.

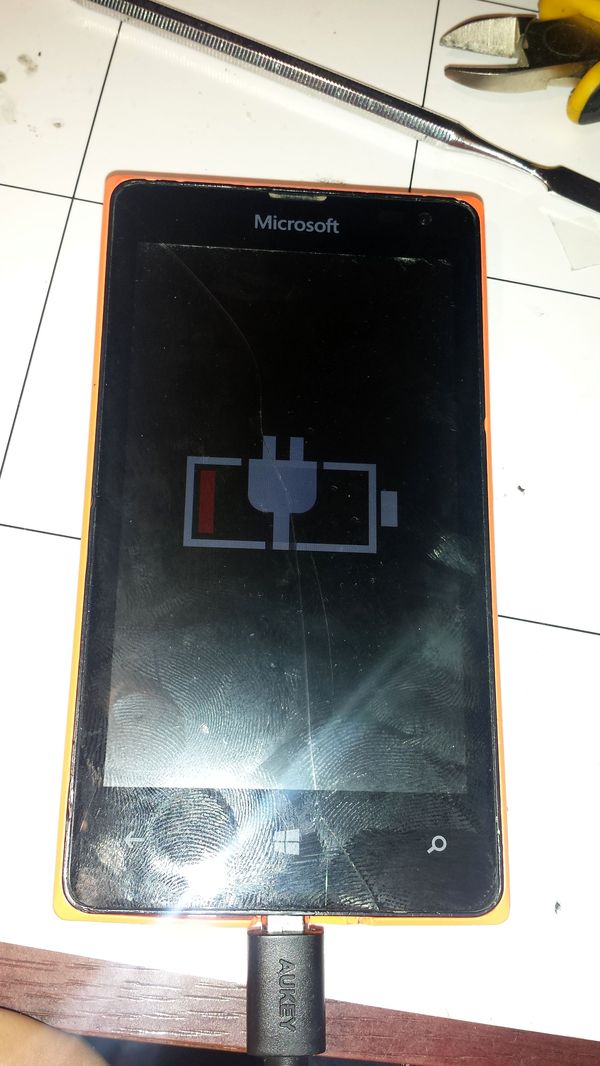

Ну и проверяем.

Стекло и крышку, хозяйка просила не менять, ибо не мешает вовсе. Работает сенсор и хрен то с трещиной.

Все работает, все шуршит и теперь аппаратик вновь заработал.

ну и по традиции...

Почту напишу для вопросов и консультаций... gepka2007@yandex.ru

На ксиомах дисплейные модули не меняю, слишком геморно искать нужный...

Ноуты, планшеты и телефоны Леново не беру. Пока они работают, к ним претензий нет, а вот когда начинают глючить... Начинаешь чинить то одно сломается, то другое окривеет. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...

Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...
