всем доброго времени суток, решил и я выложить немного своих ремонтов. внимание! в посте содержатся фотографии грязного стола и рабочего места, так что, те у кого аллергия на такие виды - просьба не ругаться.

для начала - ноутбук, Asus K52F со стойким запахом гари из гнезда ЗУ.

приступаем к разборке, всё стандартно, во время снятия клавиатуры на мена напала маленькая гусеничка, не представляю, как она туда попала.

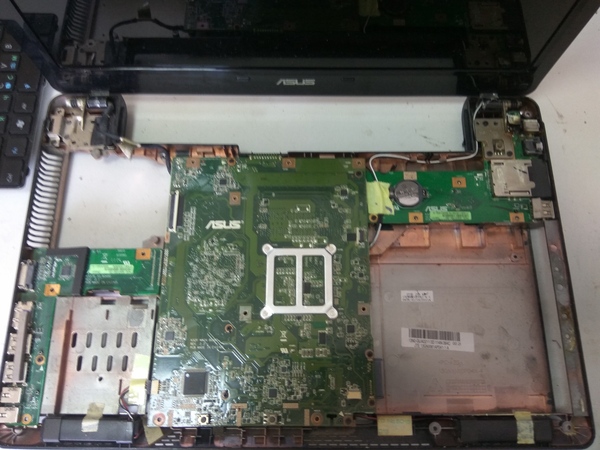

сняли верхнюю крышку, запах усилился и взгляд приковал разъём для подключения ЗУ, там всё в копоти, и даже датчик закрытия крышки прихватило. клиент говорит, что была переполюсовка. извлекаем подгоревшую часть, повезло, что плата состоит из 3 составляющих.

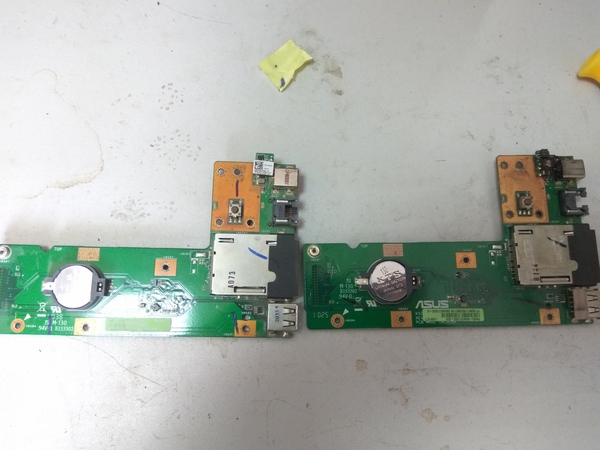

видим, что и снизу ей хорошо досталось. теоритически, можно было всё отчистить и восстановить, что-то перемычками, что-то соплями, но, как известно, сажа хороший проводник, и вычищать пришлось бы очень много.

подкидываем на весу, автостарт, по причине отсутствия батарейки, снятие ресета, и картинка.

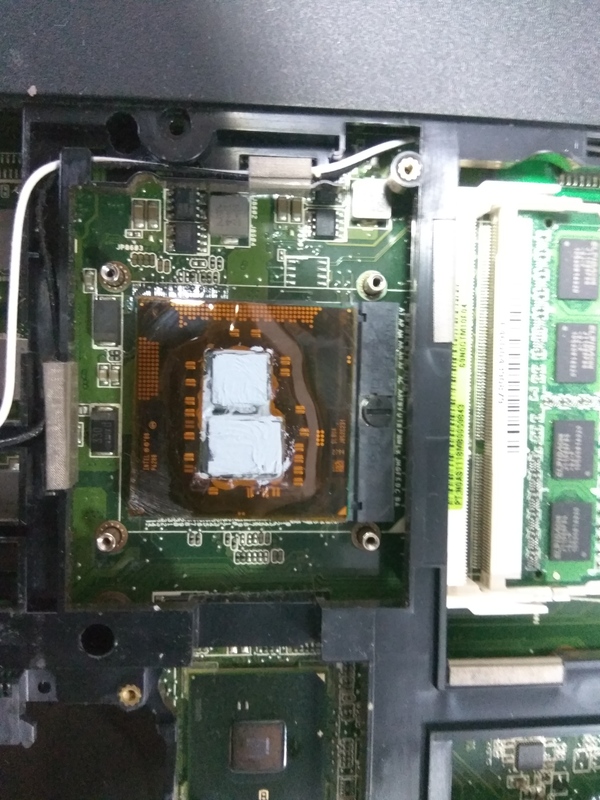

отзваниваюсь клиенту, даёт добро на замену, собираем в обратном порядке. чистим от пыли кулер и наносим свежую термопасту.

далее, планшет, Digma HT7070Mg, на чипсете MTK. висит постоянно в recovery.

думал всё будет просто. скачал SP Flash Tool, залил прошивку, не включается, поведение осталось тоже, хотя firmware update проходит без ошибок, видимо флешка приказала долго жить.

в наличии emmc нет, завтра планирую разборку и осмотр, вдруг что и получится.

следующий больной psp e1008, она же street, самая бюджетная из всей линейки.

клиент купил в китае ЗУ, втсавил и всё, приставка не заряжается, не включается и никаких признаков жизни не подаёт.

разборку советую начинать с откидывающегося лотка дисков umd, там есть доступ к аккумулятору, что под крышечкой с надписью SONY, под гарантийной пломбой винт. выкручиваем его, снимаем аккум и только после этого откидываем экран, иначе 99% спалите предохранитель подсветки, т.к. шлейф тут двухрядный.

для проверки работоспособности остальных систем, подпаяем в обход преда мгтф, и с лабораторника подадим 5 вольт, естественно подключив предварительно аккумулятор.

зарядка пошла

подкидываем экран на весу, всё шуршит и работает

с платы от ps3, коих валом, снимаем идентичный пред, и паяем на место мёртвого, никаких волосков и перемычек, а то, потом будет хуже. пальчики, кстати, на экране не мои, а клиента, снимаются очень хорошо вот этим скотчем. просто прикладываешь несколько раз и всё.

собираем, проверяем, всё работает, и заряжается, как от ЗУ, так и от usb порта.

получилось много. и сумбурно. последний ремонт не влез, он простейший, замена usb на планшете, но будет, надеюсь, интересен тем, кто занимается ремонтом, по причине необычного паяльника с быстросменными жалами. если будет интересно, выложу в следующий раз.

p.s. всем спасибо за внимание, надеюсь было интересно. заранее прошу прощения, за грамматические ошибки, скучность, где-то неправильное употребление терминов и прочее.

p.s.s. самый интересный сегодняшний ремонт и не снял. замену led диодов в подсветке телевизора rolsen. там direct led, а также доработка драйвера подсветки, для снижения тока с 0.4A до 0.25A, на яркости не сказалось, а вот срок службы продлило.

Всем Приветы!

Принес мне в ремонтики, дорогой наш пикабушник из Питера, ноутбук.

Говорит, что звук в наушниках пропадает, а если звук в ушах есть, то стоит положить руку на клаву и звук пропадает. На встроенных динамиках начитает потрескивать. Иногда винда выпадает в синий экран.

Сразу видно, что дело заключается в механической проблеме...

Ноуту 2 года.

Расскажу про него с матреком, ибо выбесил он тварь сильно мну.

Вот ноутбучные потроⱯшка.

Разобрал, смотрю, что разъемчик стыковки двух плат, что-то уж больно хиленький. Ну до пох...

Вот такой разъемчик.

На другой платке, ответная часть.

Ну думаю, проблема в хреновом контакте. Типа ноги от платы оторвались, банально пропаяю и заябись отлично будет.

Начинаю ноги пропаивать. Хуяк нога у разъема отвалилась, ну да покуй ничего страшного. Хуяк, еще одна отвалилась.

Проделал то, что на гифке и охуел удивился.

Разъем блRть шевелится накуй.

Сдуваем аккуратно феном.

И окуеваем.

Из 50, блRть, ног 24 остались целы. Ну пиздсец... На платы большие, по площади! Да по средине конструкции! Да на мелкие разъемы! Это пиздец удивительно товарищи!!!!

Поясню, что произошло.

Две конструкции, с большой площадью ставят в изделии по середине и стыкуют их, блRть, на мелкий разъем... Так окуенный рычаг получится, который работает в двух плоскостях... Корпус, блRть, сам по себе хлипкий, постоянно под собственным весом прогибается, и ребер жесткости там не наблюдается вовсе... И как тут не подумать, про преднамеренное устаревание техники...

Начал смотреть, где такой разъем купить. Смотрю, блRть, а разъем, что-то уж больно знакомый... Точно! На самсунгах на такой разъем дисплеи подстыковывают.

И точно, там такой же разъем стоит, но количество ног меньшее, чем требуется. Скачал схему на самсунг, узнал модель разъема. Набрал в гуглах модель с нужным количеством ног и окуел...

Хуй нигде его не купить. Случайно увидел, что в германии продают, по 5 евриков за штучку+доставка. Получается, за разъем 20 евров. Такой разъем используется в нокиах люмиа 710 и 830. Начал гуглить на авито, с целью купить ушатанный телефон, только ради разъема и там тоже куй. Самый дешевый, продавали за косарь сто... На али и ебао нету...

Похуй, будем на проводах колхозить, чтоб такого больше не произошло.

Берем провод в изоляции.

Припаиваем.

В процессе...

Вот на одной плате.

на другой.

Чтобы платы не разбегались, зафиксируем скотчем.

Вот так выглядело.

Забодяжим эпоксидки с титаном.

Проебался потратил 1,5 дня с перекурами и пару серий сериала...

Проведем ТО системы охлаждения.

Термопасты мало не бывает.

Что-то, блRть, не ладное... Хуяк, а царапины на одном из отверстий-то нет!!!

Пиздец, приплыли!

Резьба-то в красном кружочке-то и не проглядывается....

Пиздец, приплыли!

Забыли, блRть, ускоглазые втулку с резьбой поставить... Потому и раздолбался разъем.

Берем втулку из донорских корпусов и паяльником в дупло вплавляем.

Проверяем на соплях. Все заработало и звук в том числе... Казалось бы, заябись, но...

Кладешь крышку сверху и хуяк, винчестер отваливается. убираешь, все заябись отлично. опускаешь и хуяк, опять отвалился. Винчестер в биосе видно, что подключен, но модель не определяется. Полдня проебся провозился, чтоб понять, что за хуйня фигня.

В итоге, выяснилось, что один сигнальных проводов, тот что у винчестера, ловит помехи с платы. Сделал провод коротким, винчестер вообще перестал определятся. По сигнальному большая помеха побежала. Типа произошло рассогласование каскадов. Меня этот ноут, уже порядком подзаеб надоел.

Тут, среди донорских потрⱯшков, на глаза попался какой-то мобильный флай. Смотрю, а там в дисплее используется похожий разъем, что я искал. Контактов, правда больше, но лучше большем, чем меньше.

Заебись!

Заебало мнея с этим ноутом уже ебаться, хотел его уже разъебать, но нельзя, ибо ноут не мой.

Психанул, и разъебал снял колхоз проводной с потроⱯшков.

Минут за 20 припаял разъемы из флайки.

Проверяю собранным, все заебись отлично, но сука тачпад не работает. Проебся провозился еще полчасика с мультиметром, он порядком уже подзаебывать надоедать начинает. Спрашиваю у хозяина- "Тачпад работает?" Он мне ответил: "а я его в биосе вырубил"

Ну тут уж вообще ПОЛНЫЙ пиздец ахтунг.

Фоточку уже готового не сделал, ибо уже было лень.

Потому что, я его, блять, с ноги уебал, крышку ноута закрыл и ноут превратился в кусок китайского хлама. Предупредил его, чтоб, блять, на моих глазах больше не попадался, а то разъебу к чертям.... шучу конечно, так бы и сделал, но нельзя, ибо ноут не мой...

Все работает, все шуршит и теперь можно песенки послушать через наушники.

ну и по традиции...

Почту напишу для вопросов и консультаций... gepka2007@yandex.ru

На ксиомах дисплейные модули не покупаю, слишком геморно искать нужный...

Ноуты, планшеты и телефоны Леново не беру. Пока они работают, к ним претензий нет, а вот когда начинают глючить... Начинаешь чинить то одно сломается, то другое окривеет. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...

Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...

Уважаемые господа, подскажите, как вылечить легкий недуг пациента.
Имеем Highscreen Boost II SE, а точнее два одинаковых АПП, с одной бедой: После переклейки сенсора(были разбиты) в левой части сенсора, в 2-3 мм от рамки, не срабатывает на прикосновения. Отклик идёт в этом месте, если нажимать чуть со смещением. Пробовал калибровать через встроенную программу- на одном пишет, что калибровка успешно прошла, на втором, что сбой при калибровке, но в итоге не помогло. Тачи брались/менялись несколько раз, итог один.
Просьба особо не минусовать. Заранее благодарю.

Здравствуйте, уважаемые ремонтеры. Хотел бы попросить Вашей помощи. Есть вот такой планшет Samsung Galaxy Note 64Gb Model: HY-GTN8800. Проблема с ним следующая: ребенок 5 лет умудрился поставить графический пароль и, конечно, же никто не знает какой.

А вот теперь самое интересное. В принципе снять графический пароль несложно, всего лишь сделать factory reset или wipe data/factory reset. Данные на планшете нас не волнуют.

1) Но тут все оказалось намного сложнее. Мне не удается зайти в system recovery menu. Зажимаю кнопку включения и громкость+, ноль реакции, а секунд через 10 планшет начинает включаться. Тоже самое происходит и при зажатии кнопку включения и громкость-. Пробовал зажать две кнопки громкости одновременно и все три кнопки. Больше кнопок нет, так что и вариантов с кнопками я больше не вижу (если есть пишите). Кнопки при этом точно все рабочие, так как после загрузки громкость можно менять.

2) Второй способ, который я пробовал это вставить сим-карту и набрать номер телефона (есть несколько видео по этому поводу, но не сработало).

3) Третий способ. Подождал пока планшет разрядится и попробовал войти в меню состояния батареи, а дальше уже в общие настройки. Но к сожалению, при переходе сразу выкидывает обратно на графический ключ.

4) Аккаунта гугл на планшете нет, так что этот вариант не катит.

5) Пробовал Сброс графического пароля при помощи ADB. Но к сожалению, не удается включить режим отладки по USB. Так что этот способ тоже не прокатил.

На мой взгляд, остался последний способ, это перепрошить планшет. Но и здесь я вижу проблему: планшет называется Samsung Galaxy Note 64Gb Model: HY-GTN8800. Заметьте 8800, а не 8000. К сожалению, фото получилось плохого качества, но надпись четкая и я уверен, что написано именно Samsung Galaxy Note 64Gb Model: HY-GTN8800. И я не нашел ни то, что прошивку на эту модель, но и само описание модели. Мне кажется, что это не оригинальный планшет, а какая-то китайская подделка. В связи с этим боюсь прошивать официальными прошивками, чтобы не запороть девайс. Кто чем может помочь? Комментарий для минусов прилагаю.

Здравствуйте дорогие, просьба подсказать что за ошибка на Ipod touch 5.

Перерыл весь интернет, не нашел ничего кроме плача пендосов на офф форуме.

В общем пред история:

Девочке подарили родственники БУшный Ipod, видимо денежек не хватало на Iphone.

если кто не в курсе то они очень похожи, только звонить Ipod не умеет через мобильную сеть и потоньше чутка.

Продолжение истории такое, Ipod работал исправно, играл музыку, показывал видео со слов клиента. Но плохо работала кнопочка что на фотографии (кнопка HOME). Тут ее и решили поменять, откуда то появился шлейф с динамиком, гнездом зарядки и собственно с самой кнопочкой.

Отдали чинить какому то знакомому местному. Забрали и не проверили.

В итоге после ремонта принесли к нам в ремонт. Ребята хорошие хочу помочь но не знаю как.

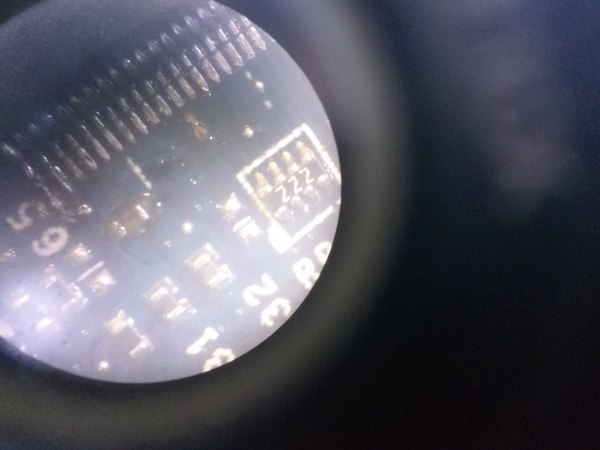

Шлейф пропаян хорошо, смотрел под микроскопом, все работает но нет звука ни в наушниках ни в динамике, ни песни ни просто звонок, кстати заметил что не работает почему то еще и микрофон.

Прошу помощи спецов, ну или может быть кто сталкивался с похожей проблемой.

Заранее спасибо ;)

Доброго дня, дамы и господа.

Надеюсь, я вам еще не надоел)

Сегодня речь пойдет о проблемах с телефоном после попадения воды.

Попал ко мне в ремонтик аппарат дивный - Galaxy S6 Edge. C бедой - не работает кнопка включения, не заряжается. Или если заряжается, то еле-еле.

Вот такой аппарат (снято уже после ремонта)

Разберем.

Задняя крышка - приклеена, с завода. А после предидущей разборки горе-мастерами, её зачем-то приклеили на момент или что-то подобное.

Выкручиваем винты, штук 13 (один уже был пройопан...)

Скидываем и осматриваем материнку, и сопутствующее.

Вот так выглядел шлейф кнопки включения.

Вот такие вот хОвна по плате. Чистим, изопропиловым спиртом, благородно.

Кнопка заработала, осталось разобраться с зарядом.

Долго ли, коротко, добираемся до разъема арядки.

А там вот такая картина.

Тем же изопропилом вычищаем все, дабы блестело.

Контактики слегка изношены, плюс куча грязи внутри - и вот результат.

Берем тот же спирт, чистим-чистим.

Так же чистим спиртом этим и всю плату, где видим налет/окислы.

Ну, и тестим на весу -

пошел заряд:)

Собираем его назад, крышку вклеиваем на B6000

Окончательно проверяем -

0,6А - ограничено портами USB компа.

От зарядки обычной поболе будет)

Вот, так как-то получилось:)

ну и второй вчерашний аппаратик - Xperia Z3.

Предистория такова - начал отклеиваться модуль дисплея, и решил хозяин аппарата его подклеить. Так уж вышло, что оторвались шлейфы дисплея.

Что-ж, вот сам аппарат, приехал ко мне из города Красноярска -

Вот так все развалилось(

Разберем -

Объясню, в чем суть. Шлейф экрана и тача в этой соньке - дюже короток, плюс - металлическая подложка в самом аппарате. И если модуль начать шевелить - то металл работает аки ножик зловещий.

Вот что осталось от модуля -

Не подлежит восстановлению, я так думаю:)

Соответственно, берем новый модуль, вычищаем внутрянку, клеим сперва модуль, держим на прищепках часа 2.

Потом таким же макаром клеим крышку, и оставляем все это на прищепках на ночь.

Ну, и в итоге все получилось:)

Аппараты готовы к возвращению владельцам.

На этом спасибо всем дочитавшим до конца, надеюсь, написанное было полезно.

P.S. и традиционно - я не работаю в сервисе, а занимаюсь ремонтами по вечерам в уютной домашней обстановке) Ну и если есть какие вопросы,  или совет нужен - то пожалуйста, почта - <мой_ник>@yandex.ru
