в связи с малым ростом подписчиков, и тем, что телевизор из прошлого поста ещё стоит на прогоне, и в принципе,
разбирается в течение 10 минут, решил и его выложить. это будет всяко интереснее, чем предыдущие ремонты, как мне кажется.

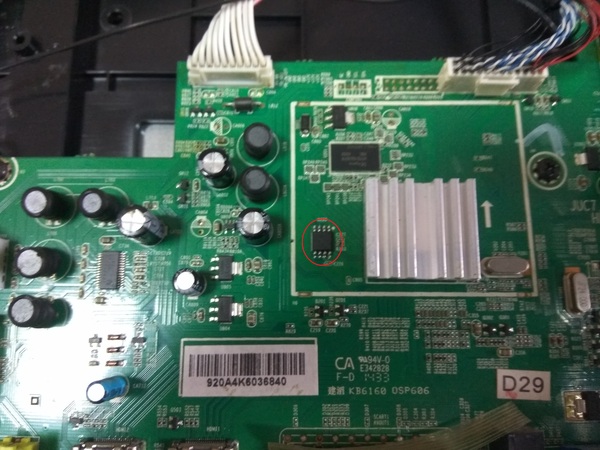

пришёл с диагнозом, нет изображения, нет звука. при включении наблюдался бесконечный старт, о чём свидетельствовал светодиод на передней панели. стандартная болячка, для 8ми мегабайтных флешей от винбонд, подумал я. на фото обведена красным.
сдул старую, и да, она битая, верификацию не проходит. нашёл дамп, прошил, микруху поставил. телевизор включился, показал логотип Rolsen на чёрном экране, и всё, подсветки нет. в этом телевизоре используется Direct Led, так что полезем в матрицу. под замену было 4 светодиода.

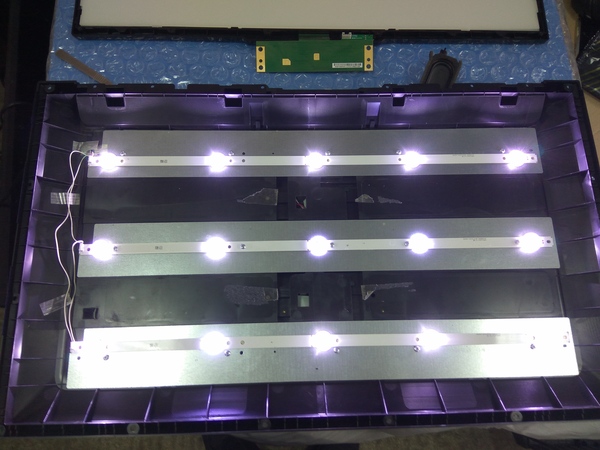

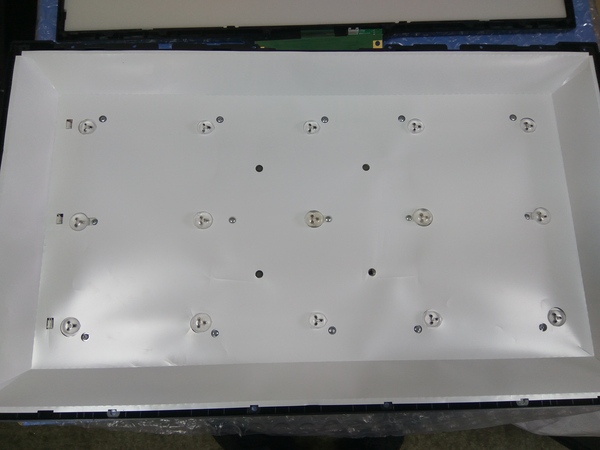

снимок сделан уже после замены светодиодов. да, они отличаются немного оттенком и яркостью, но подходят по вольтажу и мощности, заменили, поставили новые рассеиватели, потому что старые с новыми диодами не справлялись.

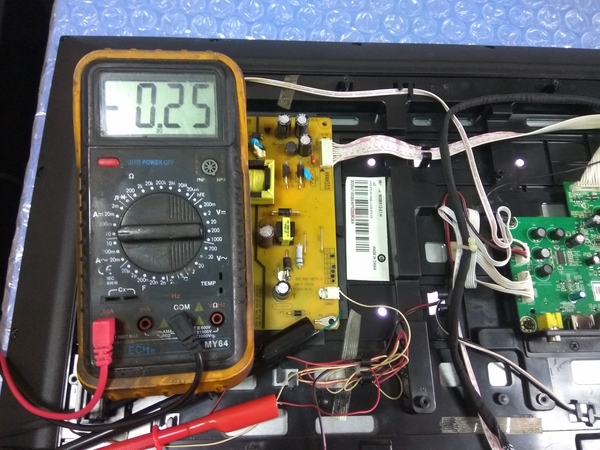

чтобы продлить срок службы оставшихся диодов, нужно уменьшить ток, который на них поступает. в этом блоке питания стоит драйвер подсветки mp4012, покурив даташит, становится понятно, что на ноге FB стоит токоограничивающий резистор. в этом случае мощностью 2W, номиналом 0.33Ом. померил ток, проходящий через светодиоды - 380мА, в принципе, как и заявлено производителем. решил увеличить номинал резистора до 0.56Ом, ток стал 250мА, яркость практически не изменилась, а срок службы, надеюсь, вырос.

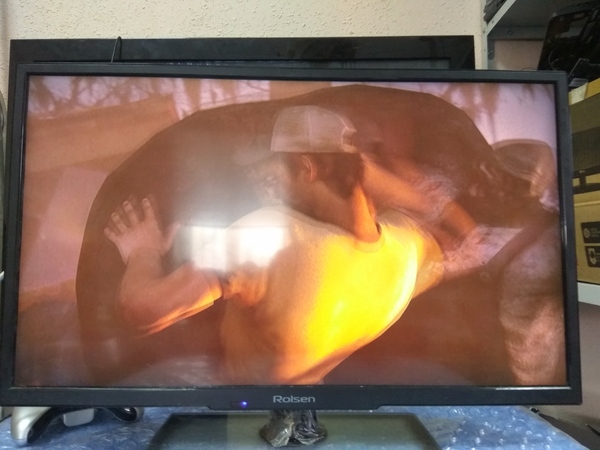

телевизор собран обратно и проходит тестовый прогон.

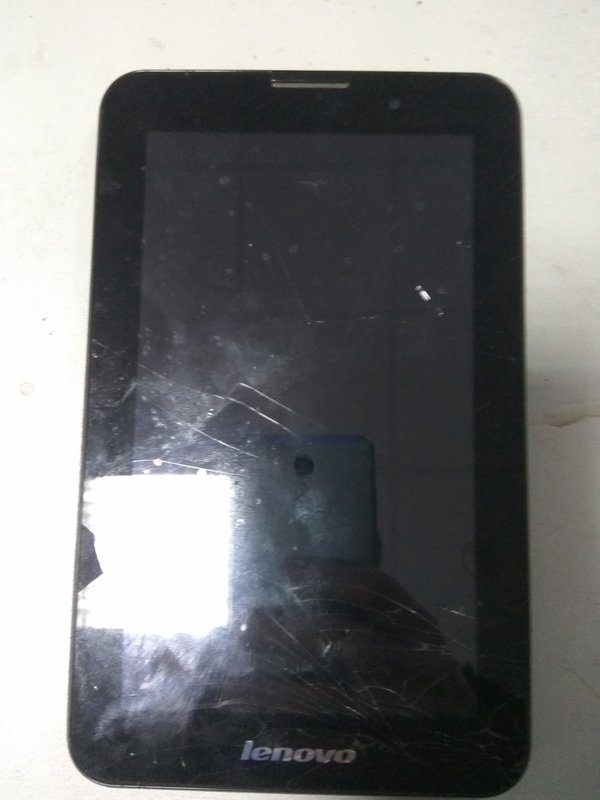

из вчерашнего. планшет Lenovo, ушёл со стола, прихватив кабель, его и использовал для смягчения падения. на стекло внимания не обращаем, клиента полностью устраивает. разбираем, выкручивая винтики и отщёлкивая кучу защёлок.

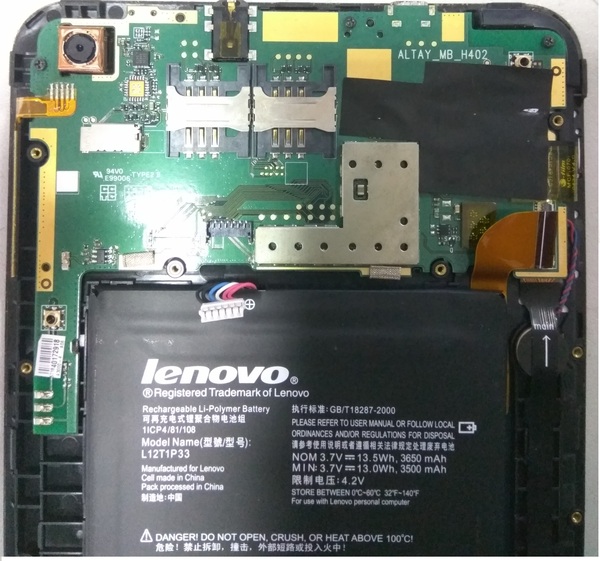

добираемся до внутренностей, всё цивильненько.

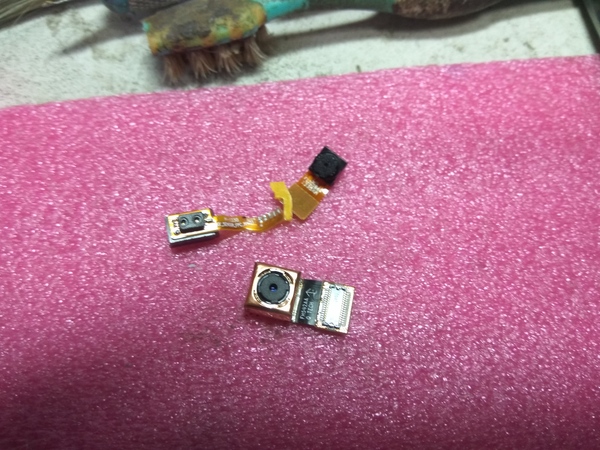

отстёгиваем всё, что можно отстегнуть, перед заменой, снимаем всё камеры и датчики, высоких температур не переносят, плавятся.

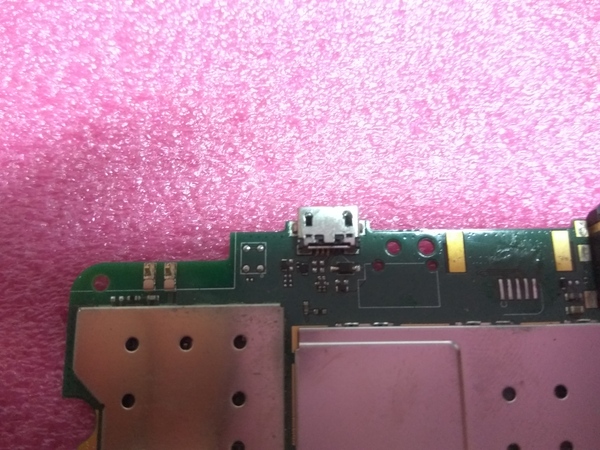

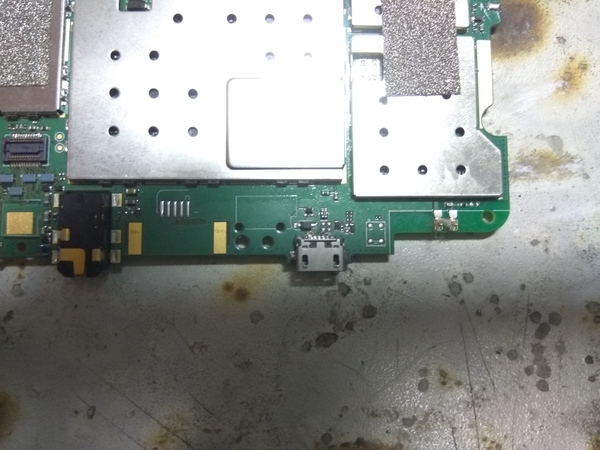

вот он - виновник торжества, на фото плохо видно, но под плюсовым контактом какие-то говны. может падение из предыстории и не причём.

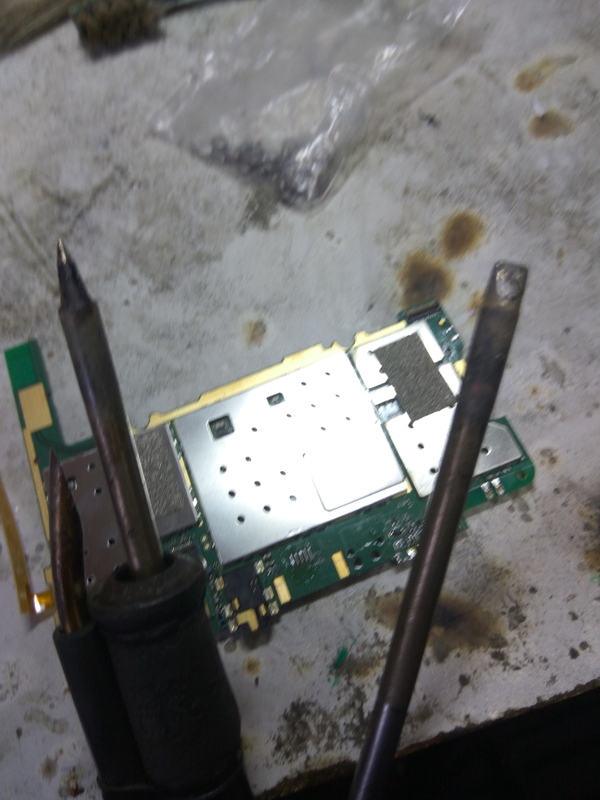

спаиваю я так, залуживаю сплавом розе разъём со всех сторон, потом дую феном и пинцетом снимаю. а теперь, самая, наверное, интересная часть, для ремонтников, быстросменные жала.

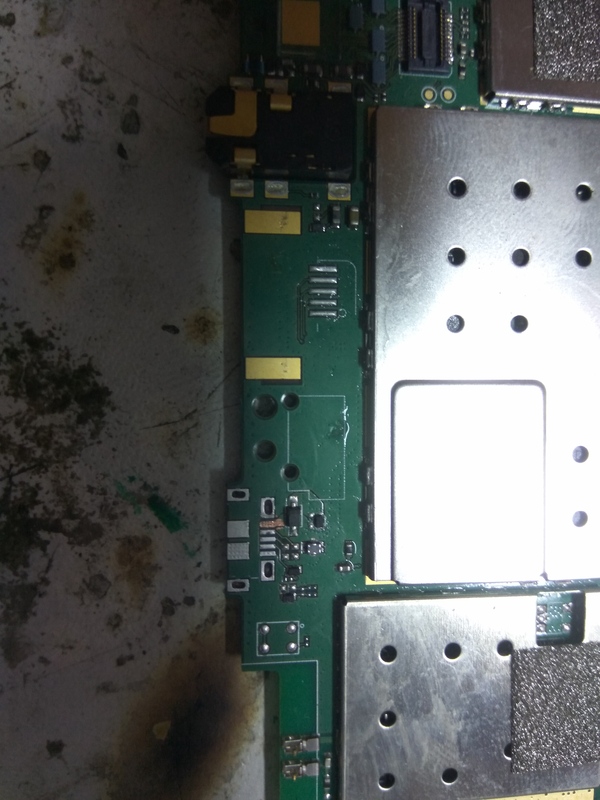

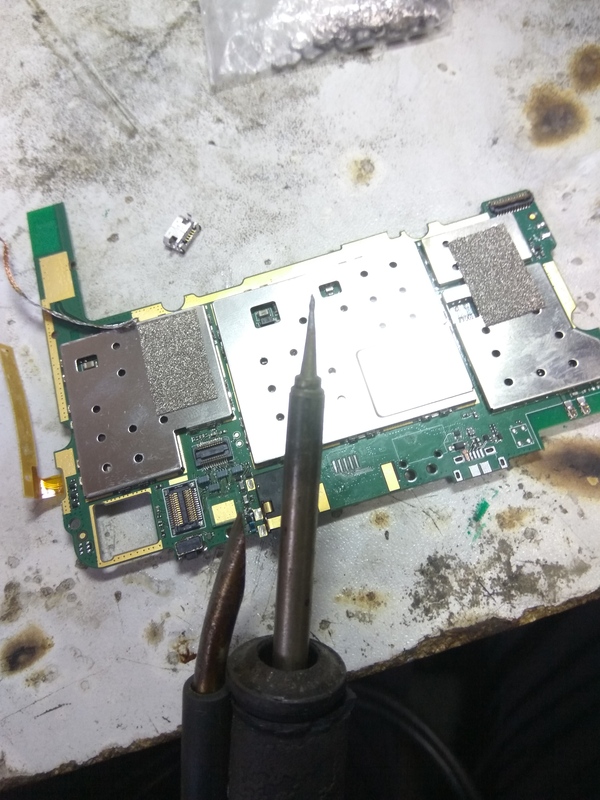

меняем на вот это, пожирнее, и с помощью оплётки снимаем всё, дабы образовались нужные технологические отверстия. также скальпелем зачищаем говна с плюсового контакта.
сажаем новый разъём, но уже с помощью такого жала.
пропаиваем ножки, паяем рёбра разъёма, чистим от флюса.

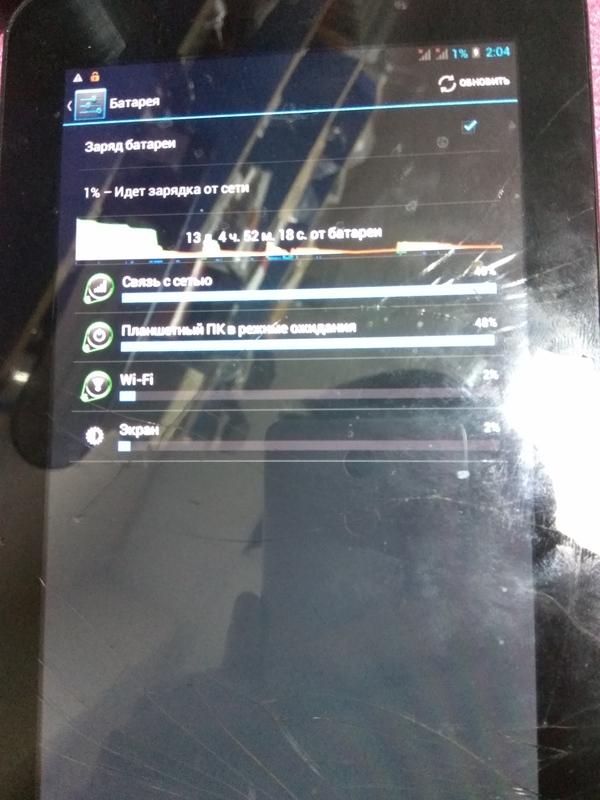

собираем, проверяем, работает.

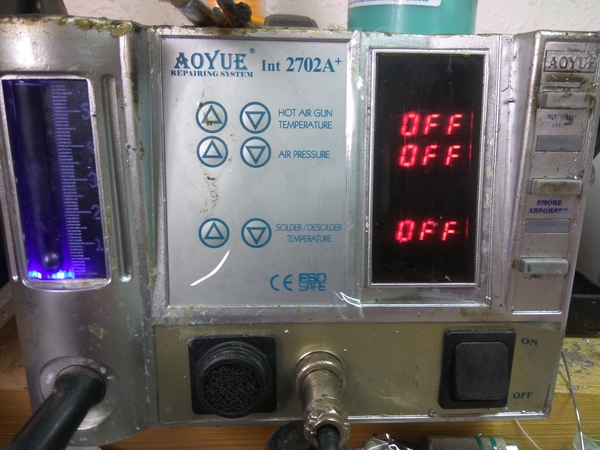

как и обещал, про паяльник. вот такая станция трудится, лет 6-7 точно, ни разу не подвела.

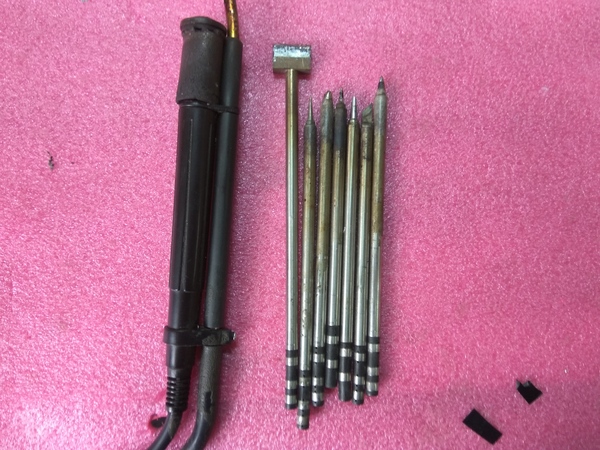

а это стандартный набор.

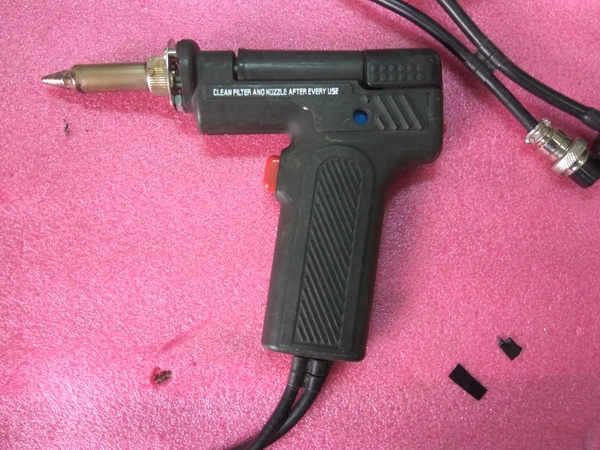

ещё есть пистолет, с функцией отсоса припоя. иногда очень помогает.

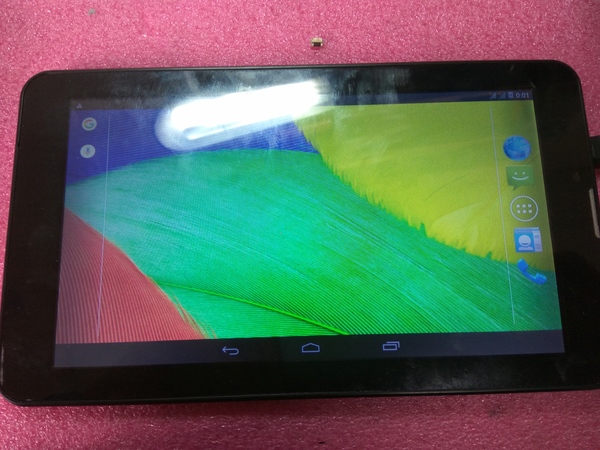

дигма из вчерашнего тоже ожила, проблема оказалась в микрике громкости вверх. в этой модели кнопки по отдельности распаяны на плате, а кнопка как оказалось не обеспечивала полный разрыв контакта, сопротивление в 60Ом оставалось, как итог, она отлично работает в рекавери, нет фантомных нажатий, всё отрабатывается, но стартануть планшету не даёт.
на фото, она в центре.
спасибо @queyron за наводку. подозревал флешку, оказалась кнопка.
