Вдохновившись постами @vasyahuyase, решил запилить свой пост о ремонте педали. Современный процессор Mooer Echolizer. Не шуршит и не урчит - слышно только фон. Будем смотреть.

Слегка потертая, но корпус нас не волнует. Разбираем, раскрутив 4 винта по корпусу. Снимаем гаечки, шайбы с джеков и потов, вытаскиваем разъем. Содержимое:

При помощи быстро спаянного чужим кабеля пытаемся диагностировать неисправность, пошатав разъем. Но звука по-прежнему нет, значит дело не в нём. Роемся дальше. Подключаю амперметр.

Около 90 мА на выключенной (!!) педали. Великоват ток чутка. Наощупь верхняя микросхема (процессор эффекта) слегка, но ощутимо греется. Копаем в её сторону - проверяю стаб AMS 1117-5.0, который идёт по линии питания.

Что и требовалось доказать - пробит. Сотые доли Ома показывает.

Печальная картина. Входная и выходная ноги накоротко. Это значит, что на микросхему-процессор попало напряжение питания - около 12 Вольт, что и является причиной её нагрева. Выпаиваю стабилизатор. Ток питания при включенной педали пришел в норму.

Подкидываю 5 Вольт с внешки и.. нифига. Не урчит. Смотрю даташит - предельно допустимое напряжение для микрухи 6.5 Вольт. А она ещё и с цифровым блоком.. в общем, погорела бедняга, надо менять. Да и проверить надо, вдруг ещё сгорело чего. Для этого педаль целиком должна быть распаяна. Учитывая тугой контакт с двусторонней металлизацией, сделать это не так уж и просто. Но нам на помощь приходит наш друг.

Распаяв педальку проверяю частотомером входы/выходы нижних микрух. По даташиту они выдерживают до 18 Вольт, вход и выход есть - они живы, и это радует. Вот что там внутри под ней:

Копаем дальше. Распаиваю блок.

А вот и процыки подъехали! Готовлю к тестовой проверке.

Накидываю проводки и немного колхоза:

Зашуршало! Правда работает немного странно. Подкинул потенциометр и пропаял вход питания, подкинул стабик. Теперь ещё и заурчало. Неисправность найдена. Теперь настал черёд обратной сборки. Запаиваем всё и чистим от флюса.

Ещё раз чистим от флюса. И ещё раз.

Собираем в обратном порядке. Тесты на том что под рукой было:

Починено! Этап последний - отдаём радующемуся заказчику. С вами был Kekovsky, надеюсь, ещё увидимся..

Привет Пикабу, это мой первый пост.
Сегодня, в наш сервис по заправке картриджей и ремонту оргтехники принесли hp pro 200. Сказали что нужно почистить принтер и заправить черный цвет.

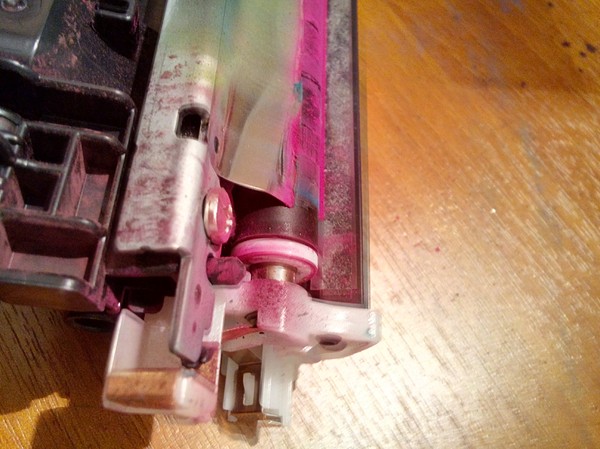

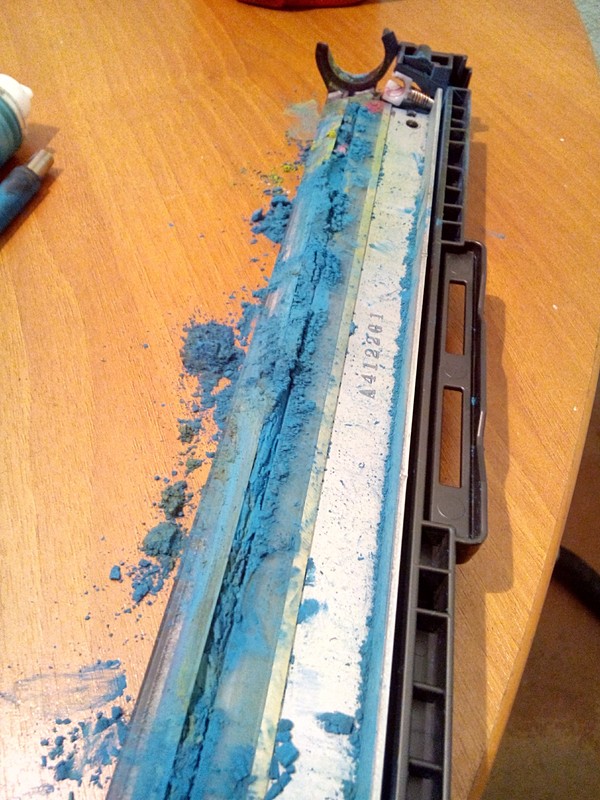

При печати весь лист заливало синим цветрм, при разборке этого картриджа стало ясно почему. Решил проверить и другие, от увиденного мои глаза закровоточили.

А это только после второй заправки в одном из самых уважаемых сервисов нашего города. Желтому и черному чудом удалось спастить, хотя отработку так же не вычистили.

Доброго дня, дамы и господа.

Попал мне тут в руки iphone 4s.

Часть тача не работает, а стекло целое.

А у меня модулей от айфонов расколоченных - десятка два)

@BetSa клеила помню 5C, я понекрофилю еще больше)

Вон он, в верху справа.

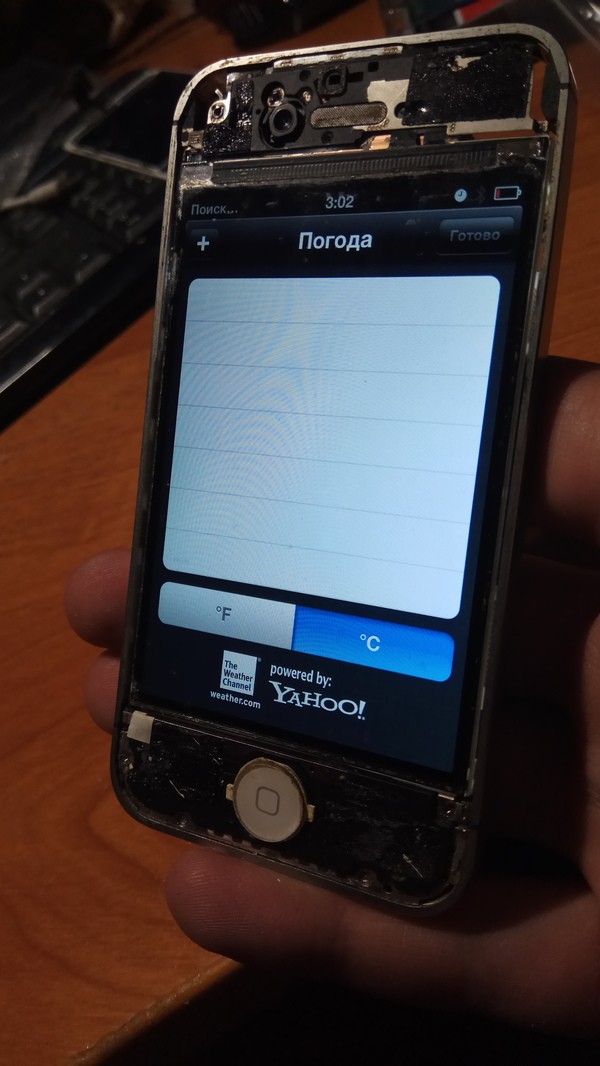

Вот из этой кучки берем модуль, отделяем стекло битое струной, проверяем на жопорукость

Работает)

Извращаемся дальше.

Да, это снятое стекло. Да, оно стоит 75 рублей:)

Берем химозу, и чистим)

Чистоим вот этим вот, с желтой наклеечкой.

Следом берем образец, выставляем экран, делаем метки на стекле.

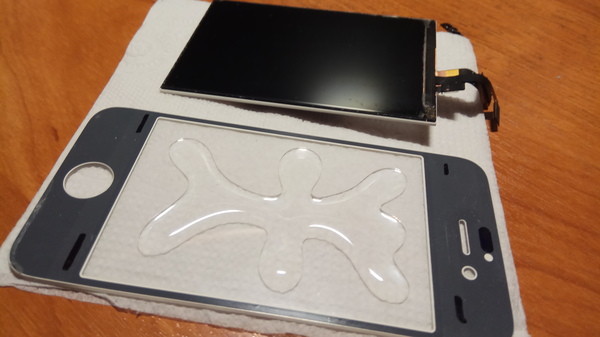

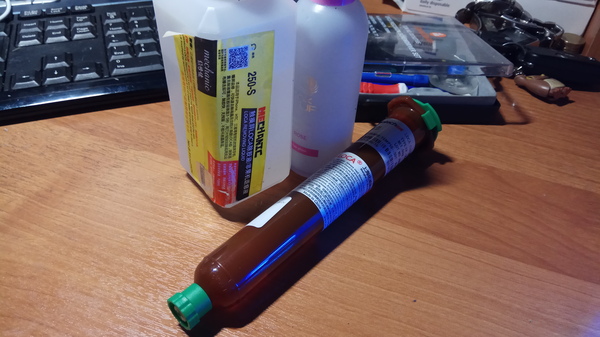

Буквой ЖО наносим клей на стекло

Неспеша прикладываем экран к стеклу (ведь формы у нас нет... Мы ж в тундре)

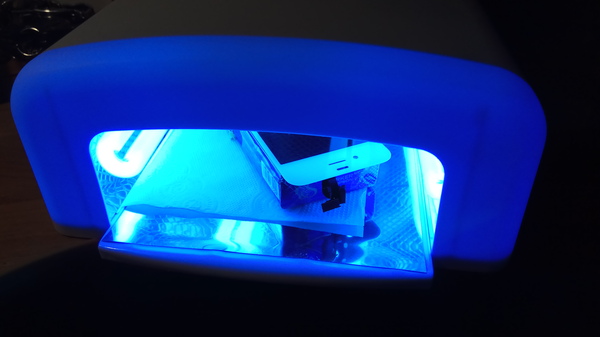

Растекается клей, и в печку его!

Чуть подсохнет, перевернем...

Ну и сушим минут 20. Приклеиваем рамку на B7000, собираем.

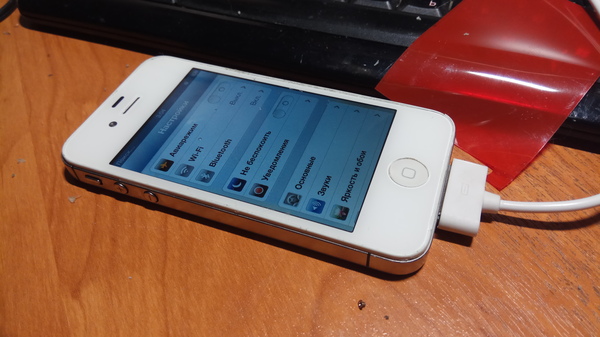

Вот и все) осталось только купить заднюю крышку.

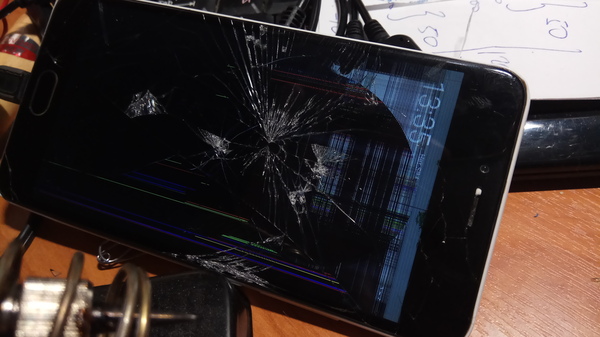

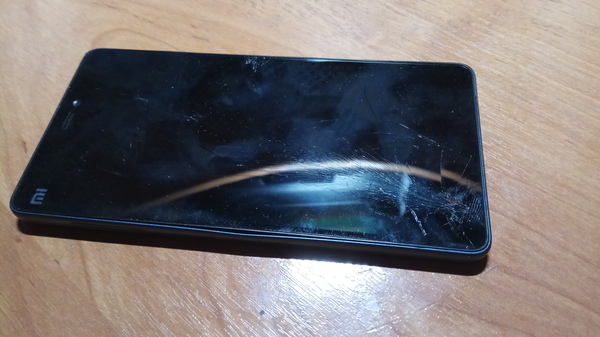

Идем дальше - Xiaomi mi4c

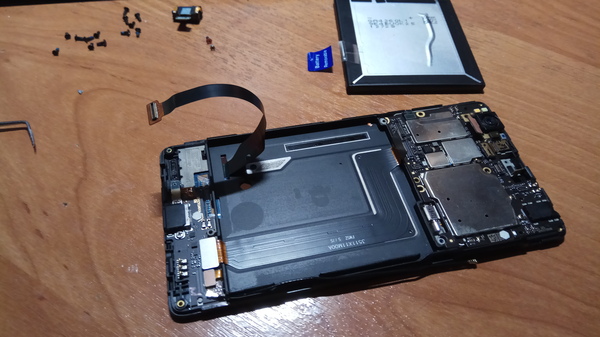

Разбираем его вот так -

Ну, и феном скидывает старый модуль, ставим новый на b7000

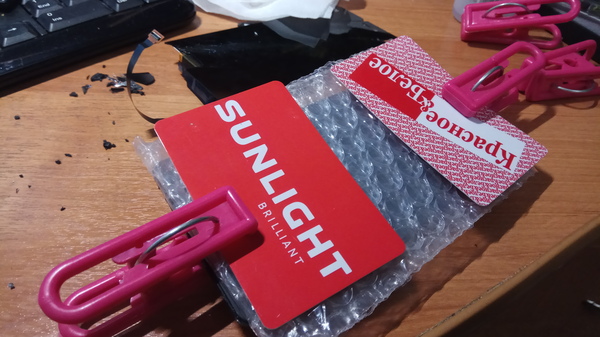

Предварительно проверив:) клею я вот так, жалоб пока нет:)

Готов аппарат -

Еще был топляшка побитый - от утопленности полечили -

Как думаете, надо модуль поменять?))

И гнусмас, топляшка. После чистки запустился, но... Нет подсветки.

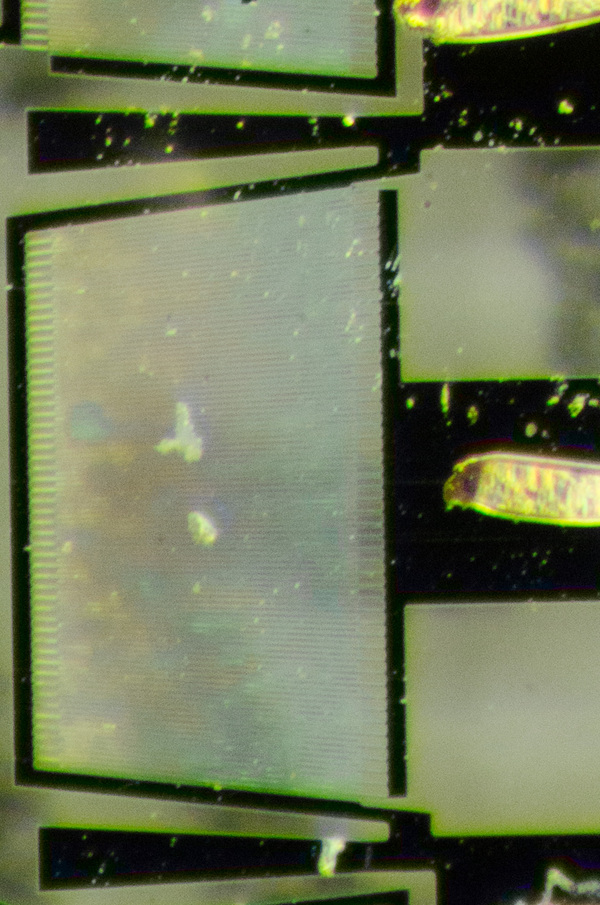

Вот, видимо, причина... Чуть позже разберусь.

Ну а это просто мой творческий беспорядок:)

Следующий пост не за горами.

Надеюсь, пишу это все не зря, и возможно, кому-то поможет.

P.S. традиционно - в сц я не работаю, а занимаюсь ремонтиками долгими вечерами в свободное время. Да, сейчас принесли кучу всего, разгребать по-маленьку.

Для вопросов, консультаций, и пообщаться есть у меня почта - <мой_ник>@yandex.ru. постараюсь помочь советом или делом:)

В общем достался мне планшет, залитый водой и после ремонта. Марка EXPLAY FOG. Я его отмыл, он заработал, но не работает тачскрин :( . После внимательного осмотра увидел пайку возле шлейфа и походу отсутствие какой то микросхемы (пяти контактной) предположительно линейный регулятор. Может кто сможет просветить по этой штуке? По ревизии платы и маркировки схем не нашел :(
