1) Необходимые инструменты

2) Разборка

Процедура довольно простая, откручиваем 6 винтов по периметру.

Проходимся по краям картой, снимаем клепки. Затем откручиваем еще 8 винтов крепящие плату клавиатуры к основанию.

3) Переходим к выпаиванию свичей

Выпаиваем паяльником 4 точки используя олово отсос, после этого свитч легко выйдет из пазов, иначе возможно повреждение контактов.

4) Выпаиваем еще один рабочий свитч из доп кнопок (m1 - m5) и меняем с больным.

5) Теперь переходим к ремонту свитча

Поддеваем с обоих сторон ушки креплений и снимаем верхнюю часть

И вуаля, свитч разобран.

6) Далее иголкой немного отодвигаем ушки, выделенные в круги и растягиваем немного пружинку. Далее собираем и проверяем свитч. В последствии нажатие стало более упругим и четким, фонтомные нажатия больше не наблюдались.

За шакалов говорим спасибо Xperia Z3.

Снимаем декоративную сеточку.

Снимаем морду.

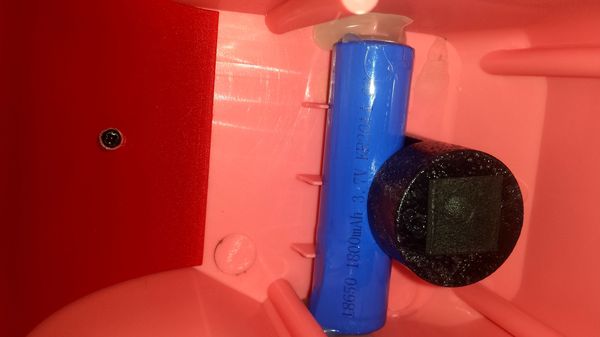

Во внутрях спрятался маленький китайский аккумуляторчик с китайскими 1800 мА/ч.

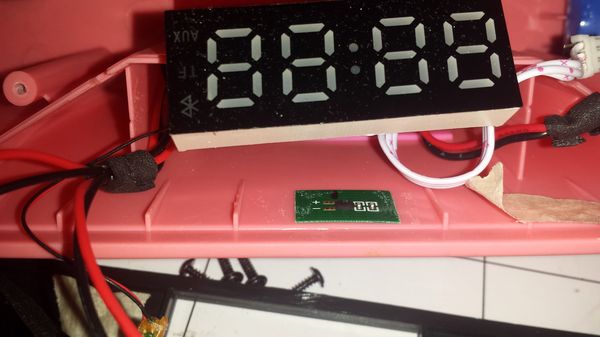

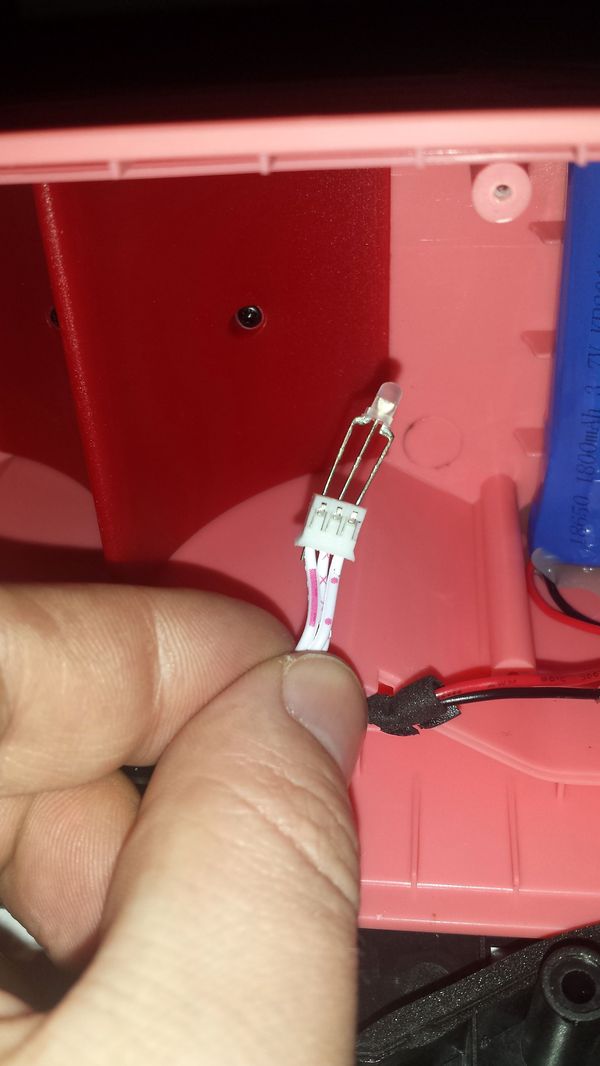

Хехе... Зачем заморачиваться, когда светодиод можно в разъем запихнуть...

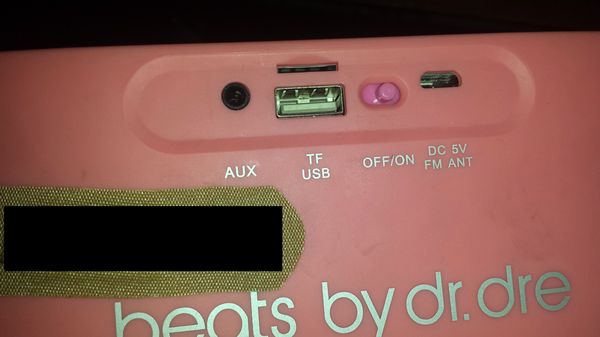

Вот так у нас реализован НФС в этой колонке. Он просто был скотчем малярным заклеен.

На этом месте может быть ваша реклама.

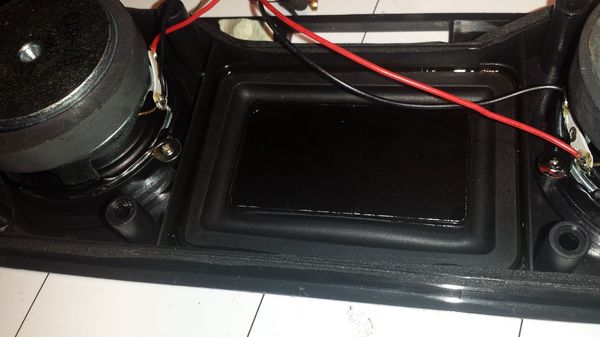

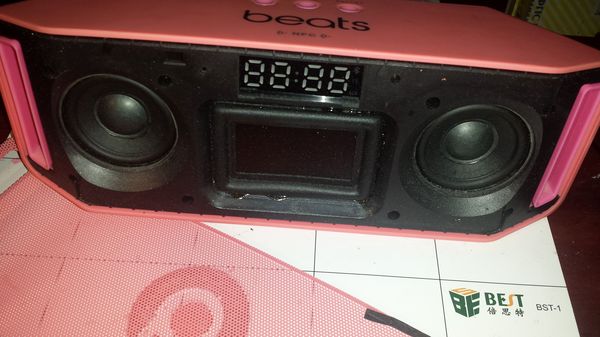

На этом месте должен быть динамик-сабвуфер, но тут просто декоративная мембрана.

Аккум в хламину сдох.

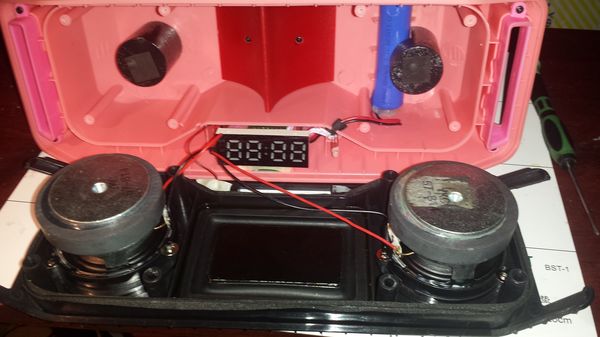

Вы поглядите, сколько в этом корпусе свободного места!!! Сюда штук 15-17 аккумов влезут по честных 2500 мА/ч. Можно сделать матерую повербанку на честных 37000-40000 мА/ч. От такой емкости, колонка будет несколько месяцев курлыкать песенки без остановки.

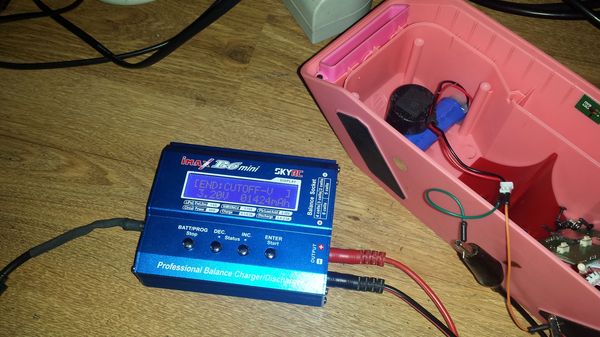

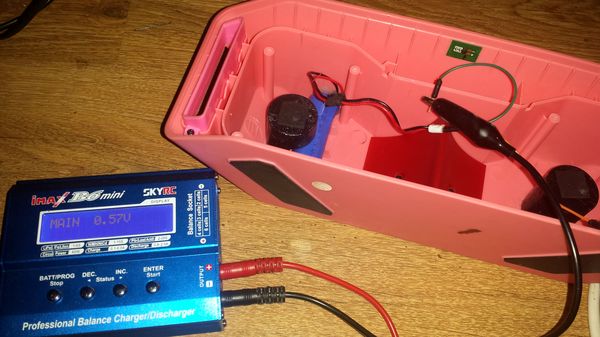

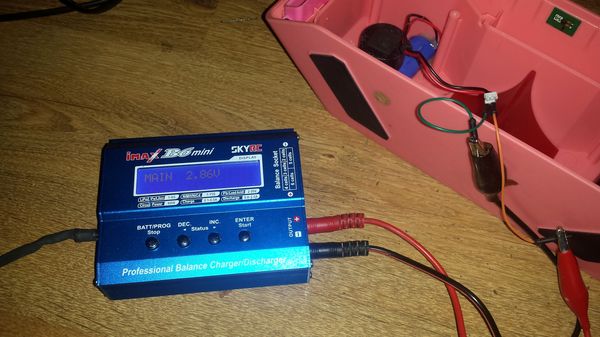

Толкнем немного аккум до 2,8 и протестируем на емкость.

Вот колоночные потрⱯшка.

ПотрⱯшка с другой стороны.

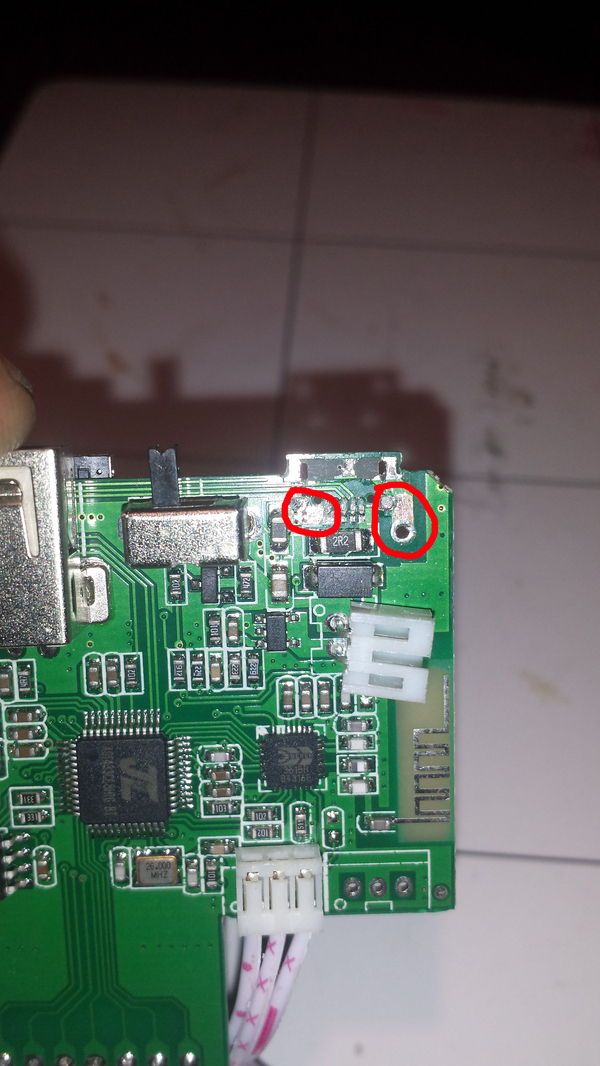

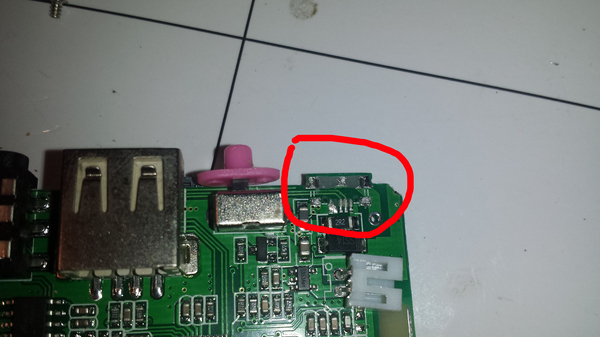

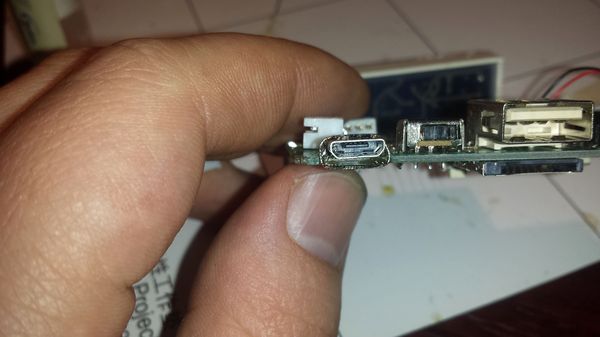

Подлые, узкоглазые коротышки, припаяли разъем только на площадку под разъемом и по краешку чутка...

Будем делать вечный разъем! Ну конечно, если пластик в разъеме не разломается...

Обдерем маску с минусовых дорожек. Сюда мы будем прихватывать припоем разъем.

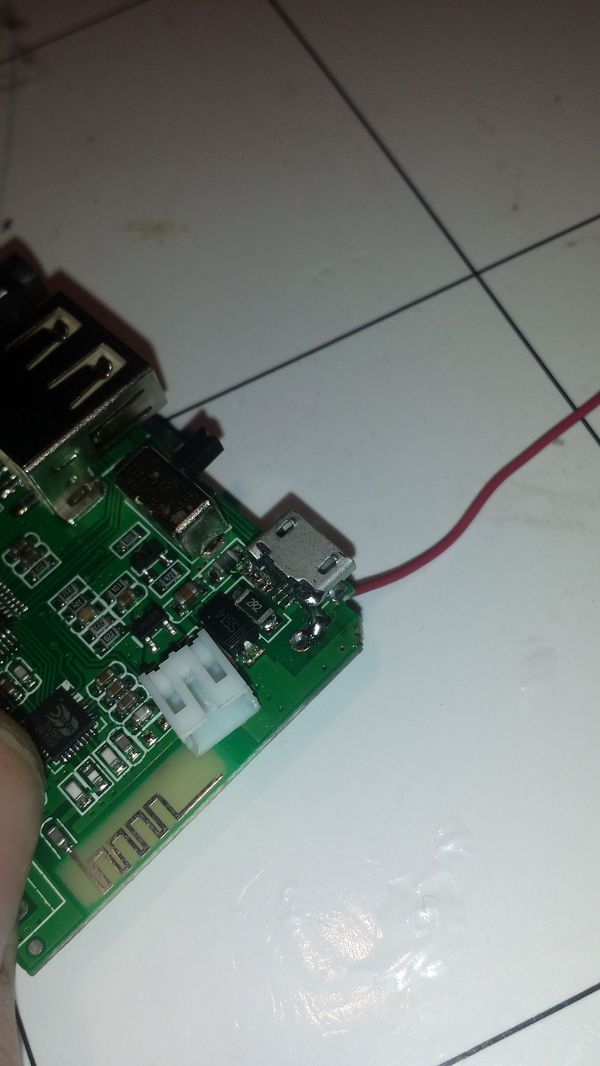

Припаиваем подходящий разъем.

Теперь будем усиливать конструкцию.

Зачистим проводок какой-нибудь, закрутим жилки, чтоб не распускались и залудим его.

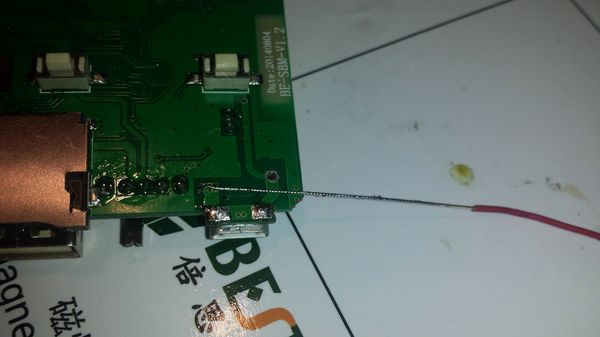

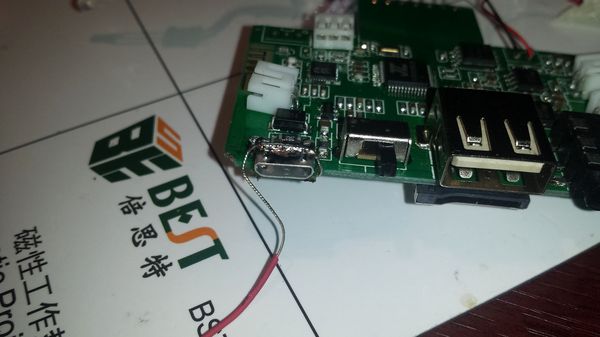

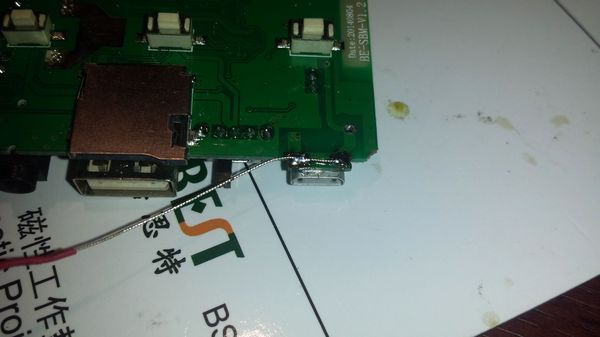

Припаяем проводок под разъемом.

Обернем над разъемом.

Припаяем его.

Еще раз обернем и опять припаяем.

Теперь с таким разъемом, горя знать не будешь.

Вот, что получилось

Эта полная емкость аккума, но на рабочем диапазоне до 3,5 В получилось всего 700...

Собираем и проверяем.

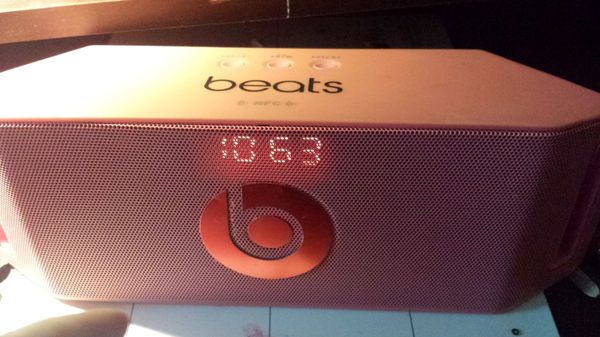

Все работает, все шуршит и теперь песенный коробок можно подзаряжать.
