Всем здравствуйте.

Такая история. Попросили сделать замену дисплея и тачскрина на планшете Lenovo A7600-F. Заказал, все пришло. Матрица BP101WX1-210. По маркировке и внешнему виду, изготовителю точно такая как стояла. Поставил новый дисплей, все аккуратно, осторожно. В итоге получилось как на картинке.

Планшет работает, картинка меняется, но идет полосами как черезстрочная развертка. Старый дисплей был бит, но изображение было нормальное. Вот решил посоветоваться. Из-за чего может быть такая бяка, шлейф нормальный. Прошивка? Или мне просто "повезло" приобрести дефектную матрицу. Как можно определится в чем проблема? Отзовитесь, у кого были такие случаи. И вообще каков процент брака среди новых матриц.

Всем спасибо.

Всем трям!

Сегодня у меня будет пост о том, как перепаять микро юсб на двух неизвестных доселе мне китайцах, и как делать не стоит :)

Итак, поехали, пациент номер раз: телефон неизвестной мне марки Jiayu (правильно написала?).

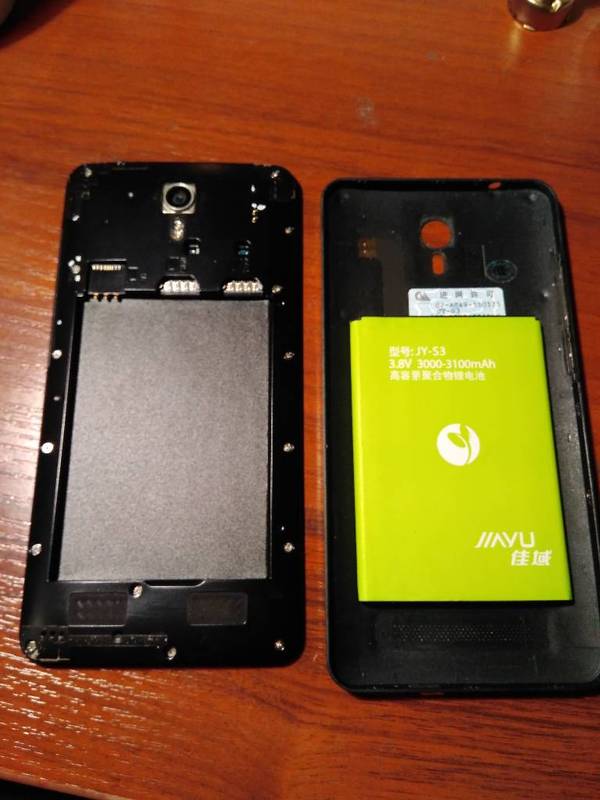

Разборка приятная, ничего сложного.

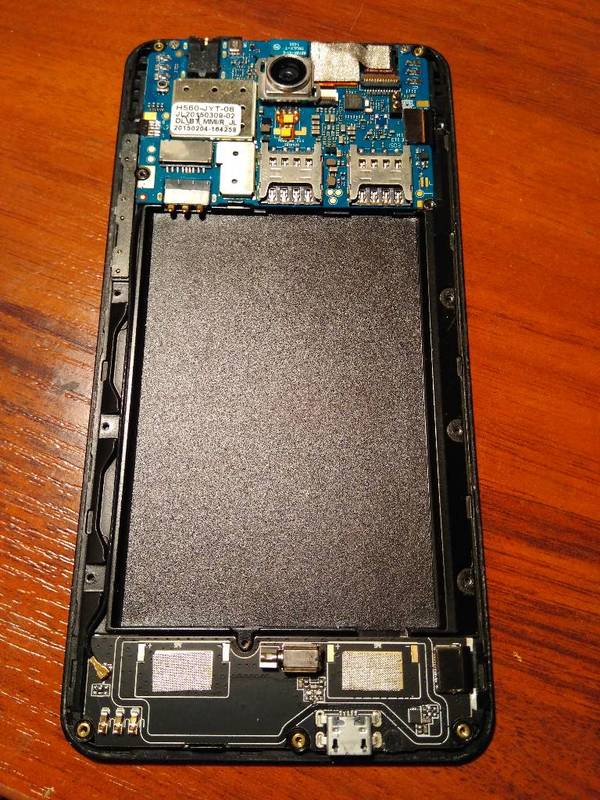

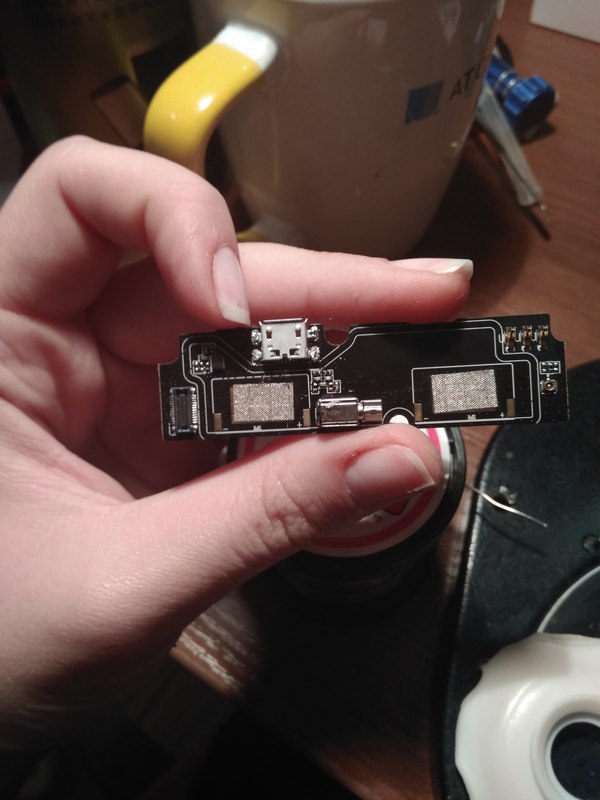

Нам отсюда надо снять нижнюю платку.

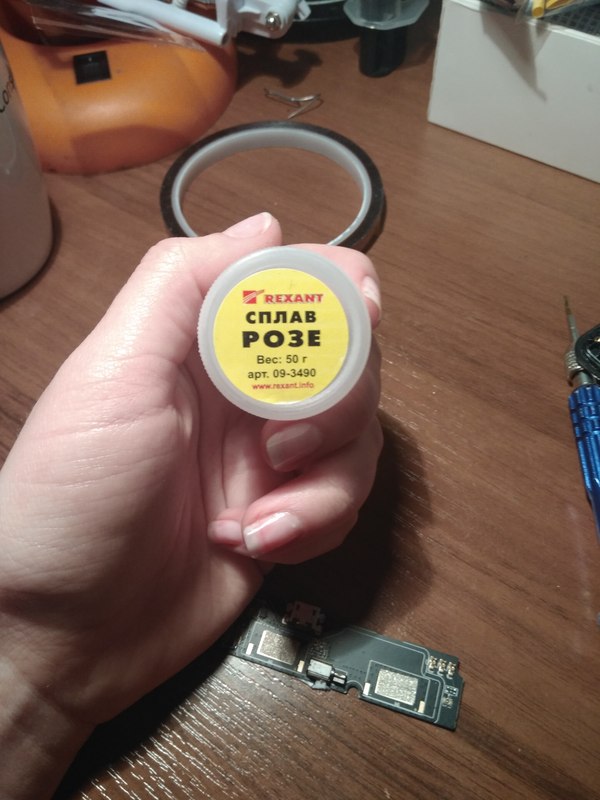

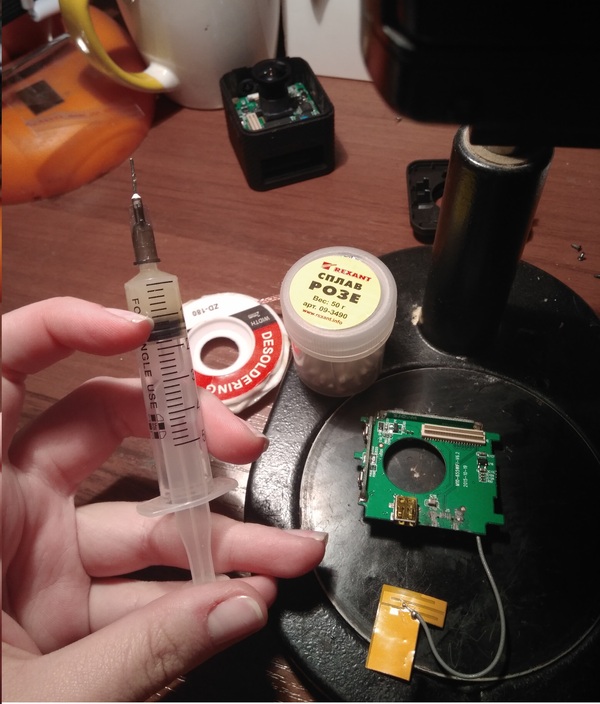

Чтобы не перегревать плату, призовем на помощь сплав Розе.

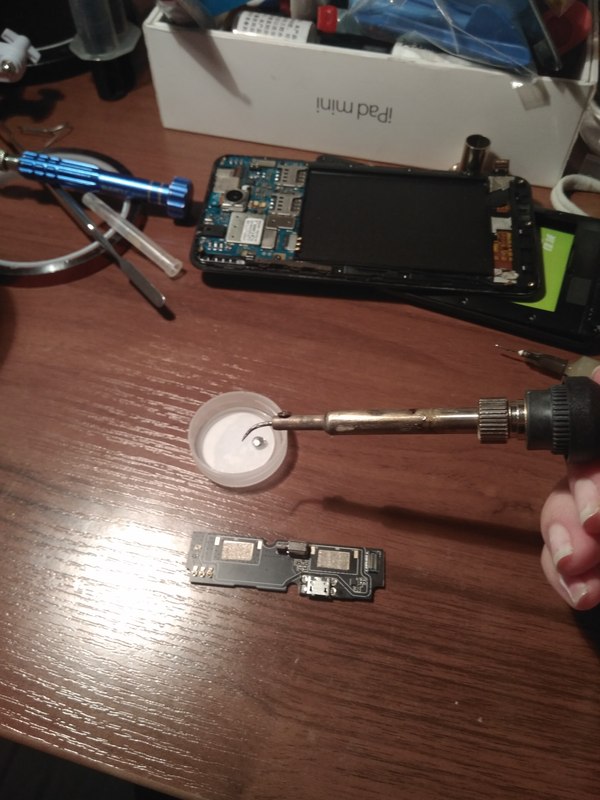

Нафлюсим в местах пайки, разбавим припой сплавом Розе.

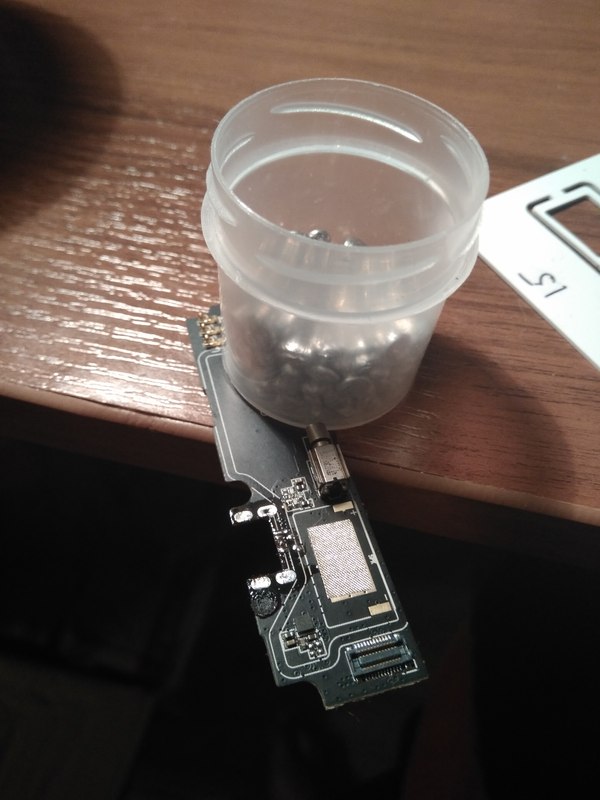

Хорошенько пропаяем. Теперь разъем должен сняться легче, и не надо будет греть плату до высоких температур.

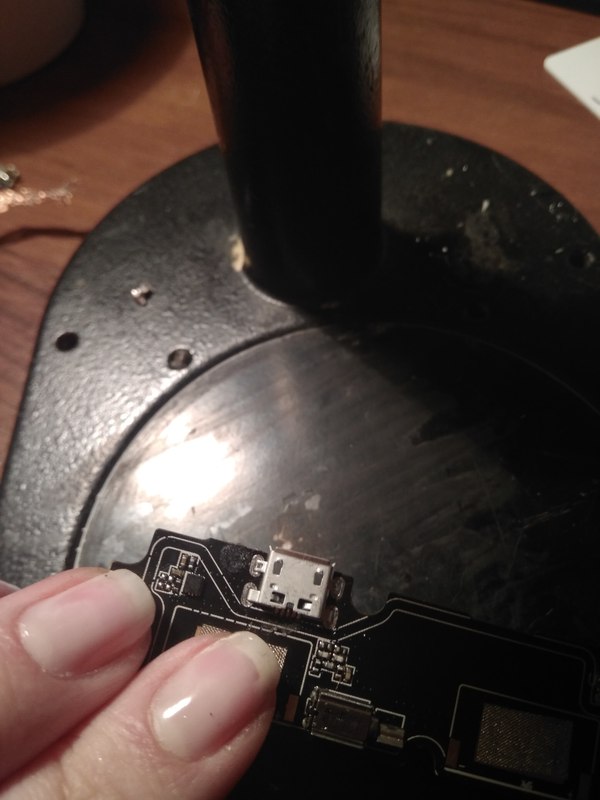

Нет, мне срочно нужна третья рука)) В держатель плат не рискнула засунуть, плата что-то очень хлипкая. Феном снимаем разъем.

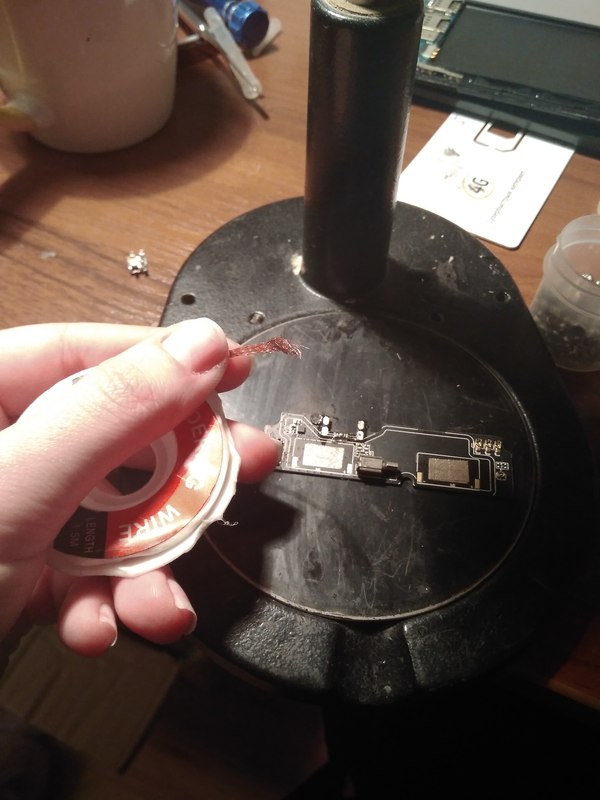

Дальше возьмем оплётку, счистим старый припой.

Почистили всё.

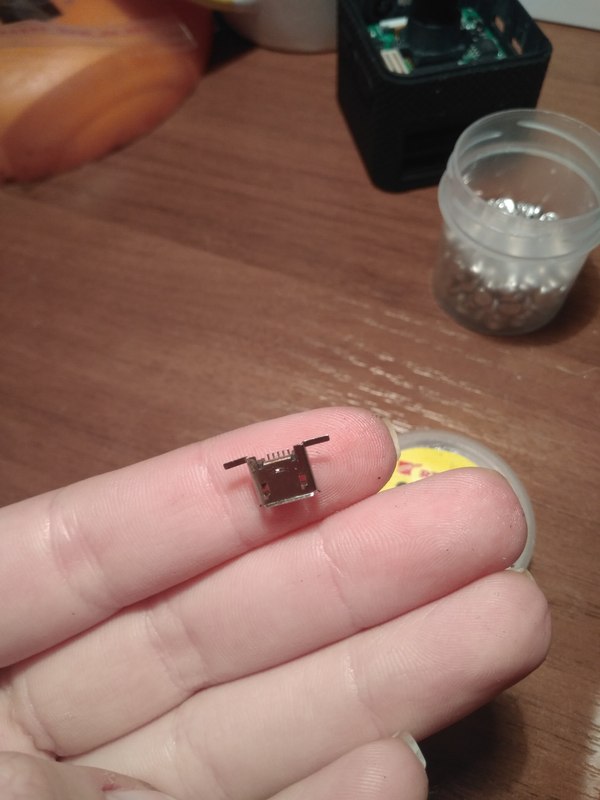

Устанавливаем новый разъем.

Берем припой и паяем, ага.

Спаяли.

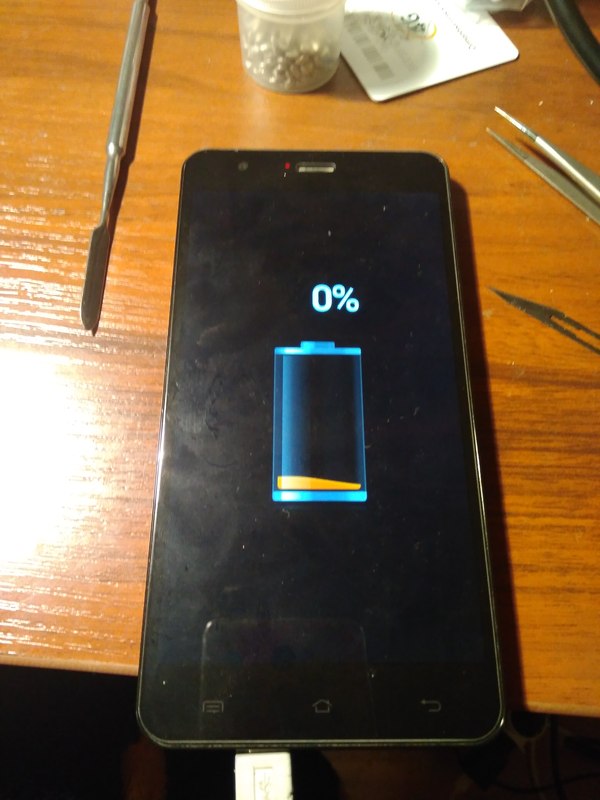

Проверяем... Та-дамс! Пациент номер раз готов!

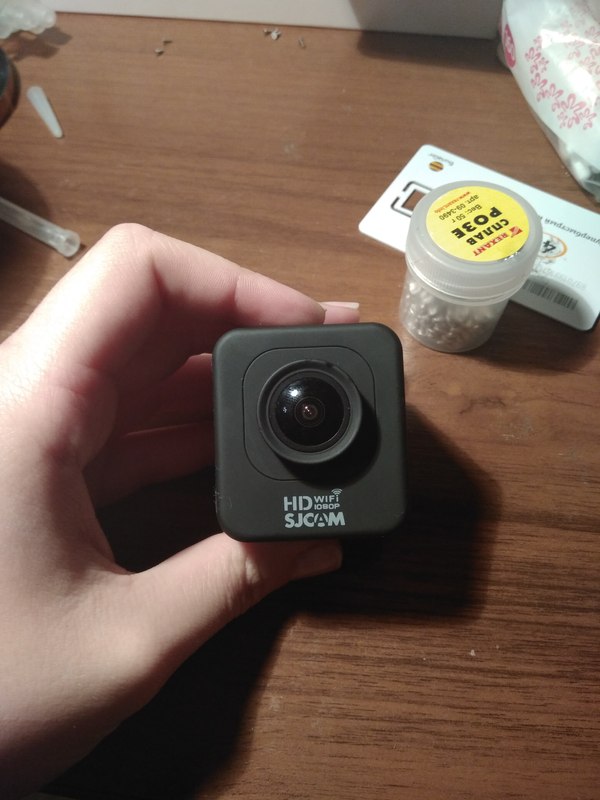

Смотрим дальше... Экшн-камера Sjnam m10, тоже принадлежит хозяину телефона. По его словам, он что-то попытался спаять сам.

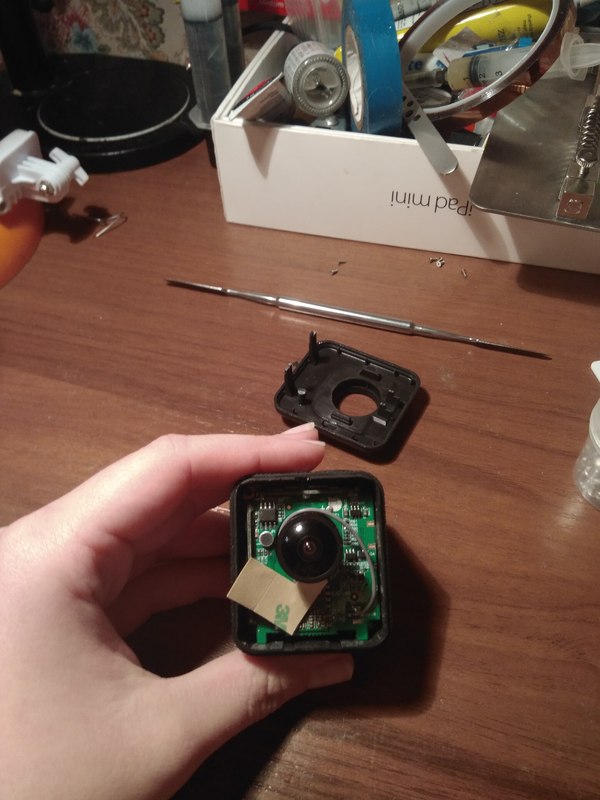

Так, ну посмотрим, что там у нас. Снимаем морду. Хе-хе, антенна забавно сделана.

Снимаем верхнюю плату, где... был разъем? Разъем гремит где-то внутри.

Таааак... Посмотрим ближе.

WTF... Еще ближе.

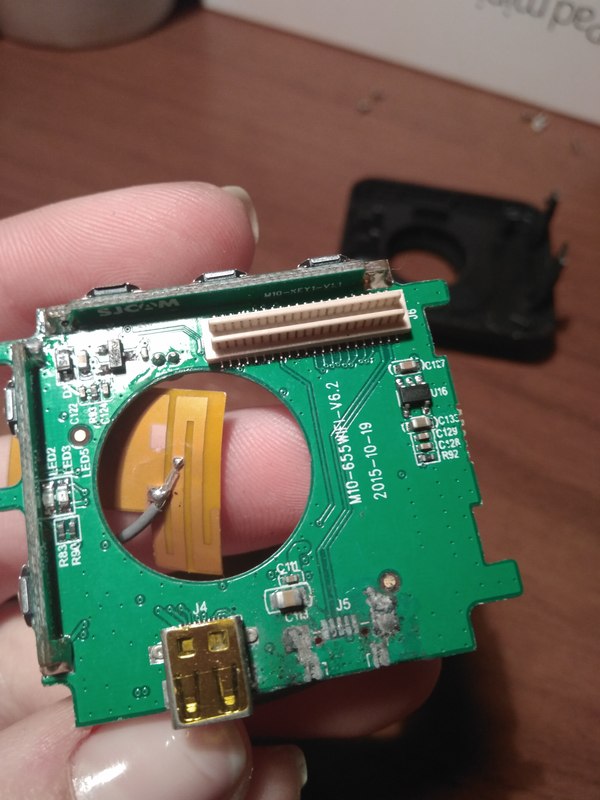

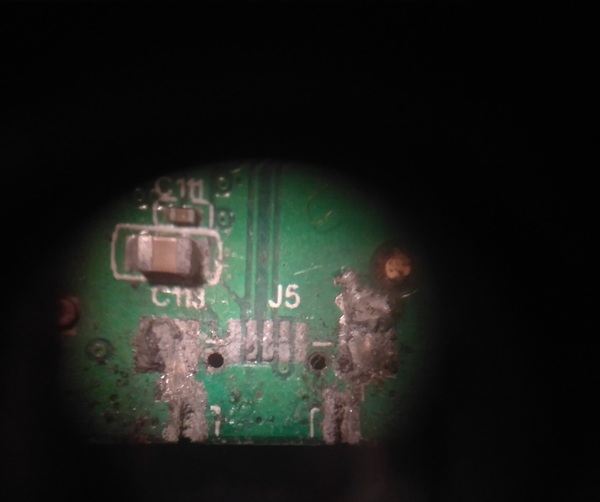

Мать моя женщина. Паяльная кислота. Ребят, вот просто не надо так. Ладно, берем опять Розе, оплётку и флюс, попробуем счистить всё это добро, стараемся сильно не материться, я хоть и ремонтник, но всё же девочка...

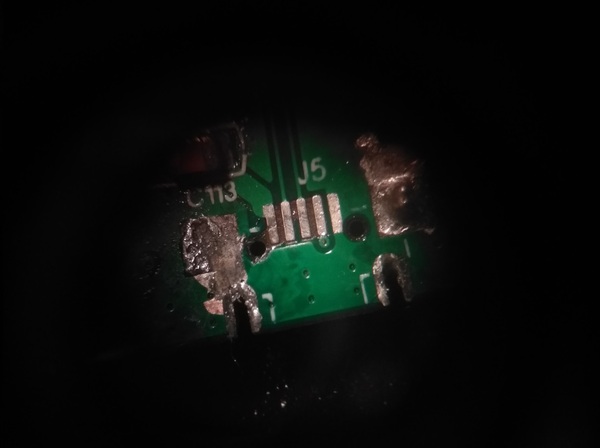

В общем, дорожки целы, всё в порядке, это максимально, как у меня получилось почистить.

Разъем тут несколько... странный, я такой же не нашла, поэтому будем колхозить из того, что есть. Отогну ноги.

Паяем, отогнутые ноги заливаем эпоксидкой, да не простой, а модифицированной. Кстати прикольно, когда я лишнюю счищала паяльником, она пахнет точь-в-точь, как прозрачный компаунд... Кто знает, может у них основа одна? :)

Ждем, пока эпоксидка высохнет, собираем всё назад. Проверяем.

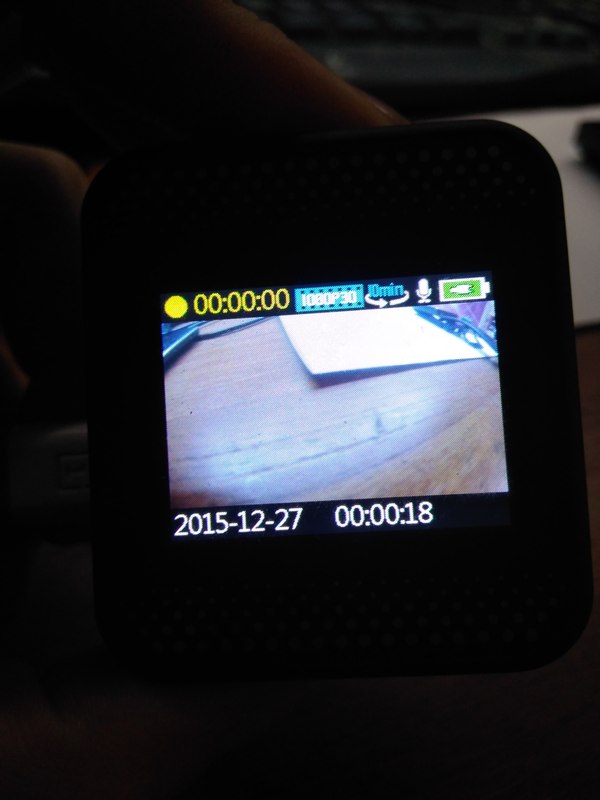

Даааа, работает!

Ребят, напоминаю, что у меня это что-то вроде хобби! И я занимаюсь этим в свободное от работы время и по желанию! Поэтому если вам надо вотпрямщас сделать - пожалуйста, обращайтесь в специализированные места, и не надо плиз меня без конца дергать, все в порядке очереди делаю, народу пишет и приносит на ремонты технику реально дофига, а у меня всего две руки.

Пикабушники, я вас обожаю, но работой вы меня завалили по самые помидоры ;) Поэтому сейчас ничего не беру, на праздниках буду разгребаться... Контакты оставлю, но в основном для "я только спросить", потому что что-то на ремонт взять смогу только после того, как разгребусь с остальным https://vk.com/fior_saoirse ;)

Приветствую мастеров Питера, и прошу помощи. (Комменты для минусов внутри)

Philips xenium v387, абсолютно убитый тач и экран. И очень нужно достать оттуда данные.

Нижайше прошу мастеров помочь только вступившему на путь ремонтёрства адепту. (Естественно я не останусь в долгу)

Приеду в любую точку города.

Добрый День, дорогие пикабушники. Поделюсь и я своими ремонтами. Первый пост посвящу простенькому недоремонту фискального принтера Posiflex. Принтер из суши-бара, стоял на кухне, так что вид у него далеко не презентабельный

Проблема у него была с термоголовой, которая и создает текст на чеке. Правая половина перегревалась и прочитать что либо было невозможно. Фото чека к сожалению не сделал, так как голова в этот момент была занята мыслями о ближайшей аптеке, что бы купить перчатки, ибо трогать ЭТО голыми руками было малость противно. Как видно из фото выше, так же засрана механика, так как заглушку давно и благополучно просрали. Приступим к разборке. Открутив пару винтиков(10, если быть точным), располовиниваем его.

Кроме выше названных винтов внутренности ничего не удерживает, по этому вытаскиваем их, а верхнюю часть корпуса моем, чистим, сушим выкидываем. Брать будем из запасов.

Вот и сам основной блок

А вот и термоголова. Вот эта черная полоска.

Как я уже писал, с механикой тоже беда, так что будем менять блок целиком.

Слева новый узел, справа, соответственно, засраный. Блок крепится к раме с платой двумя болтами и проводами. Вот кстати и оно)

Ну а дальше вставляем все это в корпус, ставим новую крышку и заглушку

Проверяем, все шуршит, все работает, и принтак отправляется обратно на кухню, трудиться и снова копить грязь.

Вот такой вот небольшой ремонтик. Так что любите свою технику и не запускайте её))

Доброго времени суток.

Увидел на али вот такую вещь.

Позиционируется как "Модуль подключения десктопных видеокарт для ноутбука". Кто с такой сталкивался? По какому принципу работает? И можно ли с её помощью завести ноутбук, у которого сгорела родная видеокарта?

Заранее благодарю за ответы и помощь.

Пост навеян спором в комментариях к этому посту pikabu.ru/story/vyityagivaem_dannyie_s_ubitogo_v_khlam_sony_xperia_tablet_z_4852098

Будем восстанавливать данные при помощи говна и палок.. ой. То есть картридера и немного провода. Даем волю фантазии. Итак, откопал в хламе плату какого-то планшета. Вроде Мегафон Логин 2.

Плата не живая, поэтому смело дергаем с нее  EMMC (память). Это оказалась память SanDisk. Ну что ж. Не самая капризная.

Отдельно хочется рассказать про EMMC. Что это вообще такое? Это микросхема, включающая в себя  NAND память + контроллер который общается с внешним миром по протоколу стандарта JEDEC. И все это в одном корпусе. Иногда в этот корпус производителя заталкивают еще и ОЗУ. В нашем случае это SDIN7DP2-4G 4 гигабайта памяти без ОЗУ. Отлично.

Тут стоит вспомнить, что по стандарту JEDEC работают еще MicroSD карточки. Отличная идея. Нашел в загашнике старый 3G модем со встроенным картридером.

Разбираем

Отпаиваем разъем MicroSd

Находим распиновку MicroSD карточки.(Не забываем отзеркалить, так как это распиновка карточки, а нам надо картридера). Как видим она использует 4 линии DATA. Отлично. Скорость будет высокой.

Находим в интернете распиновку EMMC. Вообще стоит заметить, что EMMC могут работать в 3 режимах: 1 bit, 4 bit, 8 bit. Данные режимы обусловлены количеством используемых линий данных. Мы помним что в MicroSD их 4.

Подпаиваем  лакированные проводки к интересующим нас точкам. Dat0-Dat3, CMD, CLK, GND(VSS),  VCC (VDD), VCCQ (VDDQ).  (При этом опять же не забываем отзеркалить распиновку). В микроскопе наблюдаем следующую картину.

Теперь оставшийся конец проводков припаиваем на стороне картридера и получаем следующего монстра.

На этом аппаратная составляющая закончена. Переходим к программной.

Тут следует немного погрузиться в теорию.

EMMC  память имеет 4 хардварных раздела - UserArea, Boot1, Boot2, RPMB. UserArea из них самый большой. В нем находится основная прошивка аппарата и данные пользователя.

Внутри раздела UserArea данные лежат не вперемешку. Их расположение подчиняется определенной структуре. Это так называемые программные разделы. Они могут быть в формате MBR, GPT или другом.  Тут многое зависит от процессора который используется в аппарате. Конкретно в нашем случае стоит Qualcomm, поэтому ясно что тут MBR и трудностей никаких возникнуть не должно.

Вообще для извлечения информации с данного носителя есть 3 варианта действий:

1). Мы можем снять образ всей памяти и потом с ним работать. Разбирать на разделы и в последствии работать уже с разделами. Для снятия полного бекапа отлично подходит HDDRAWCopy.

Как видно на скрине, скорость чтения весьма и весьма приличная. Еще бы!! 4 линии данных.

Полный бекап (примерно 4 гигайбата) вычитался за 11 минут.

Этот способ хорошо подходит для оценки скорости чтения, но слишком долог для извлечения данных. Поэтому есть другой вариант

2). Мы можем считать с носителя список разделов и, основываясь на нем, вычитать только нужные нам разделы. С этим отлично справляется eMMC RAW tool. После вычитывания разделов их придется обработать, чтобы извлечь данные

И наконец мой самый любимый

3) Работа с разделами носителя напрямую. С этим отлично справляется мой любимчик - LiinuxReader. К тому же он хорошо ладит с MBR, поэтому при запуске мы сразу же видим все разделы на EMMC и можем работать с ними как с обычными дисками.

К сожалению, на данном аппарате не оказалось фоток (((

Поэтому я ограничился лишь сохранением базы контактов

На этом все.

Мы смогли сохранить важные данные с мертвого аппарата без дорогостоящего оборудования, затратив всего ~ 500р.

А где же мораль спросите ВЫ? А мораль такова - не оборудование делает из человека мастера. Оно лишь помогает...

Спасибо за внимание.

P.S. Все это время программаторы лежали в стороне и с недоумением смотрели на этот бедлам.
