Доброго времени суток, дорогие щеглы пикабушники!

Принесла мне в ремонтики, дорогая наша пикабушница из питера. Попросила петельки намертво приколхозить, чтобы горя больше с ними не знать.

Вот у нота вскрыли пузико и нам предстали, во всем великолепии, потрⱯшка.

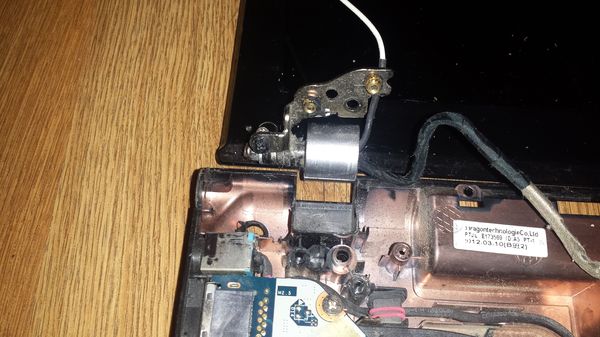

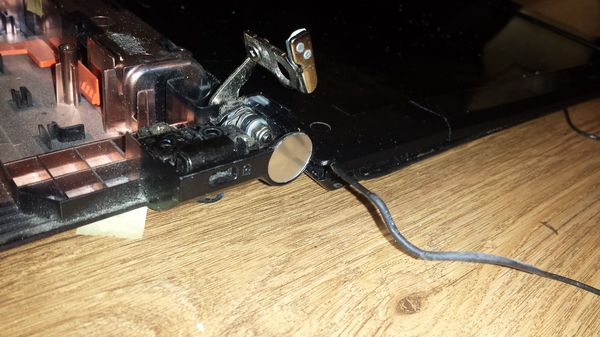

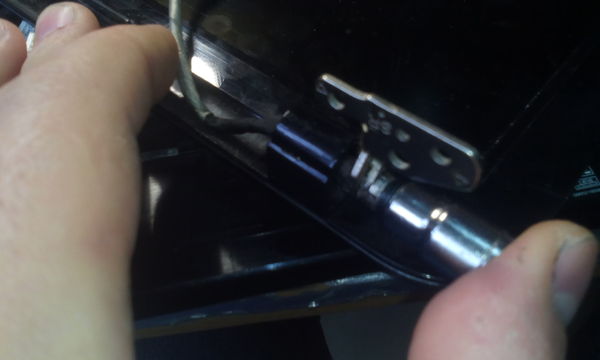

Одна из петель вырвалась из крышки и порвала один из кабелей вайфая.

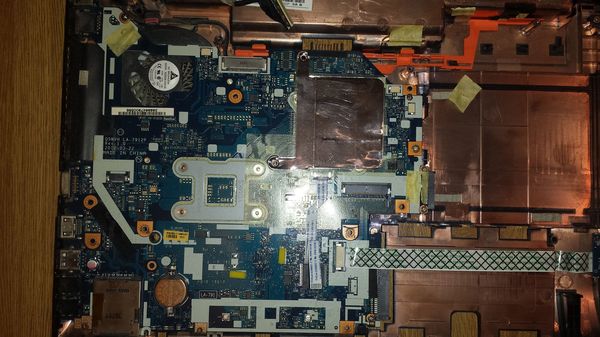

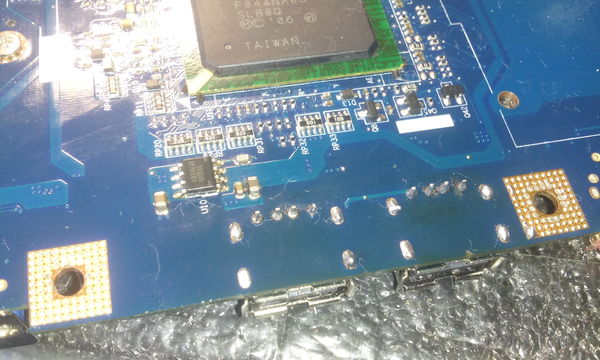

Вот ноутбучные потрⱯшка.

Вот ноутбучные потрⱯшка с другой стороны.

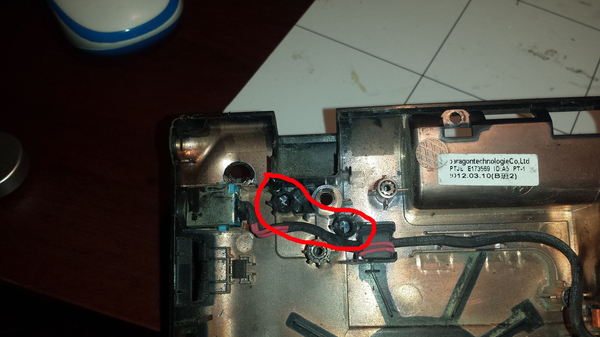

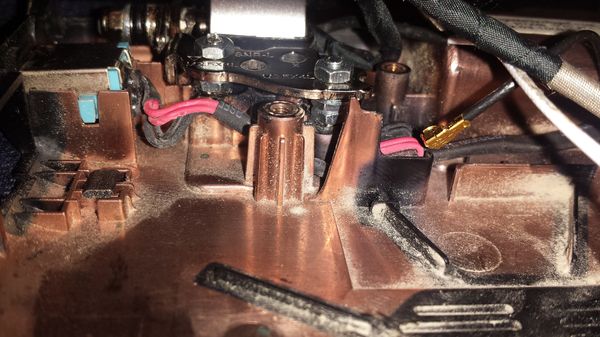

Винты вырвались из своих дупел.

В дуплах сверлим дырки 2,5мм сверлом.

А вот, блRть, в крышке, у петли, сломалась "палочка", к которой прикручивается матрица, у самого основания петли.

Будем чинить.

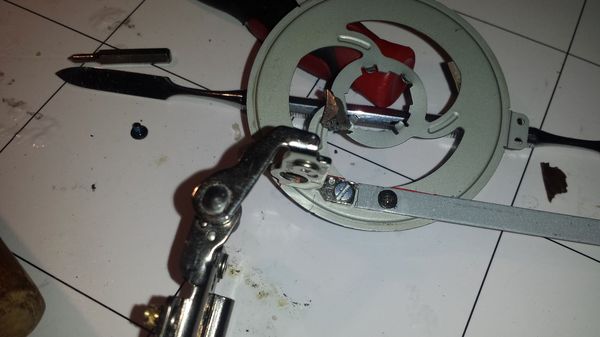

Берем кусочек жестянки. Я взял кусок железяки от куллера.

Размечаем. Сверлим дырки

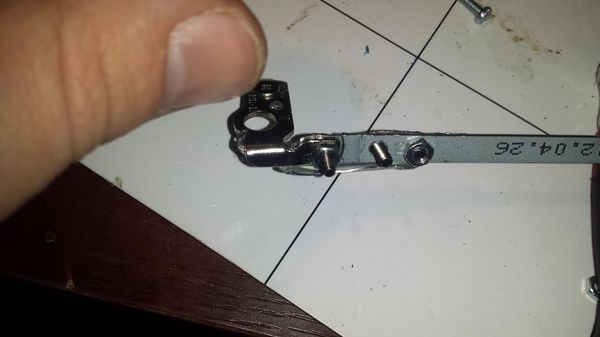

Вырезаем и немного оборачиваем жестянкой, чтоб ребро жесткости у этой заплатки было.

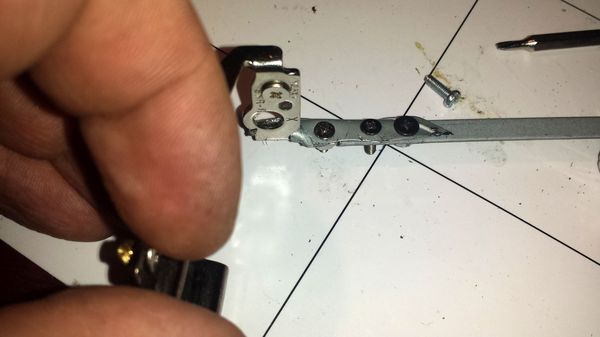

Стягиваем болтами.

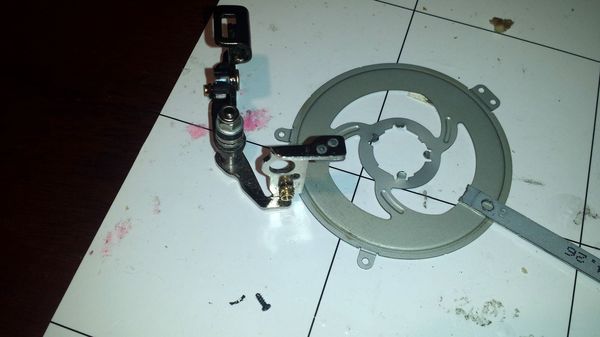

Подгибаем, загибаем, чтоб попасть по нужным размерам и не было механического напряжения, ибо матрица сделает "Хрусть..."

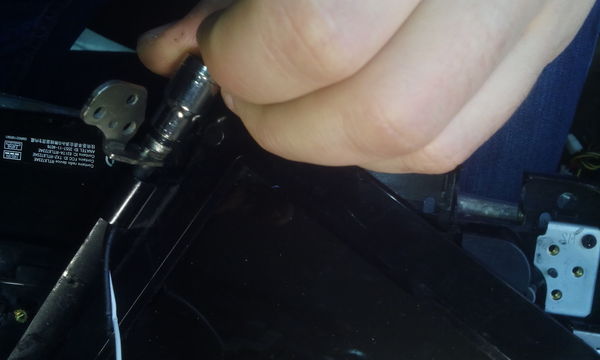

В крышке делаем отверстия по отверстиям крепления петель и в дырки забиваем болты.

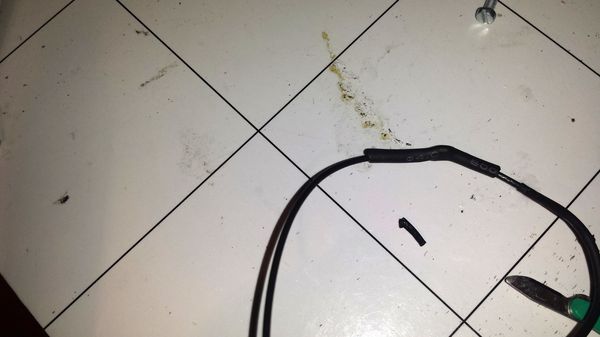

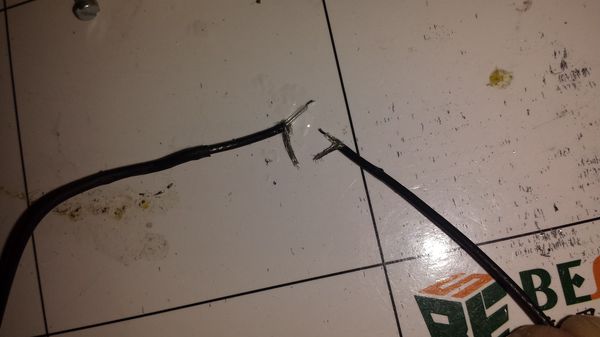

Запаиваем кабелюку вафли.

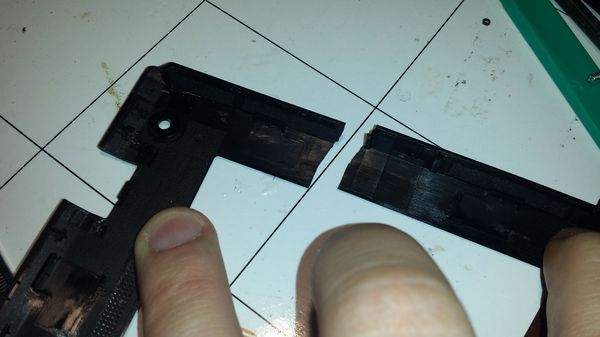

Каемочка пластиковая на крышке тоже треснула.

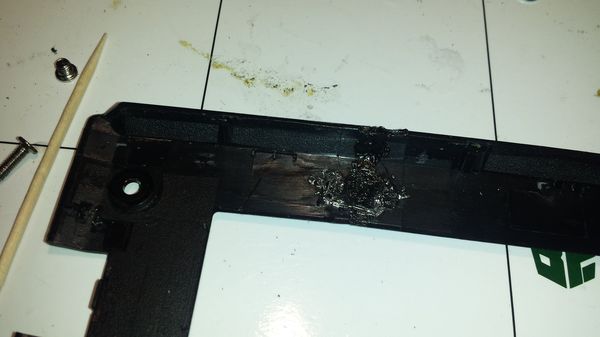

Паялом заплавляем трещину.

Собираем крышку так, чтоб собралась оная без искривлений.

В дупла, в которых просверлили дырки, вплавляем "цилиндрики с резьбой".

Крепим крышку к днищу, подкладывая в болты шайбы, чтоб соблюсти горизонт... Откусываем лишнюю длину болта кусаками.

Смажем петельки ВэДэшкой и при необходимости отпустим маленько гайку, чтоб петельки легче ходили.

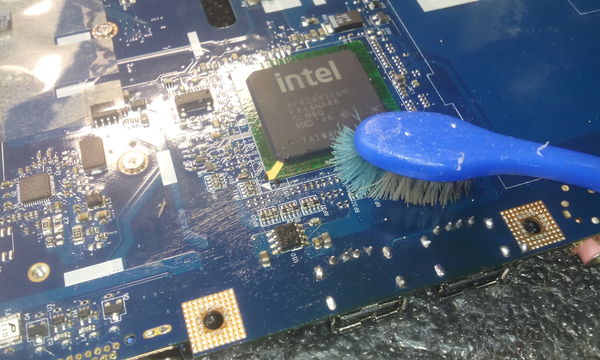

Проведем ТО потрⱯшков.

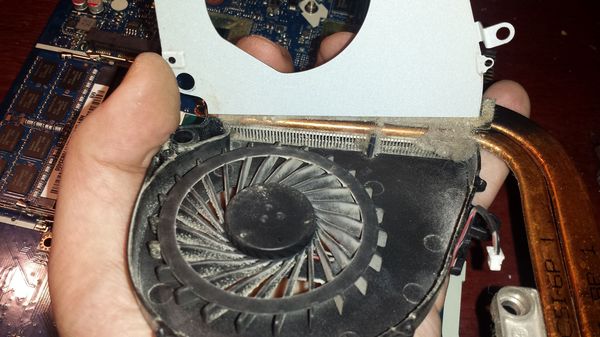

Погоняем пыльку из радиатора...

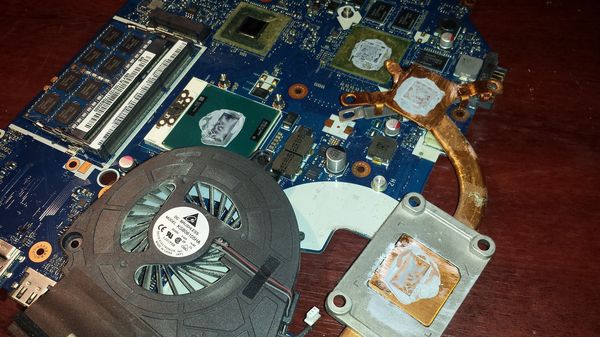

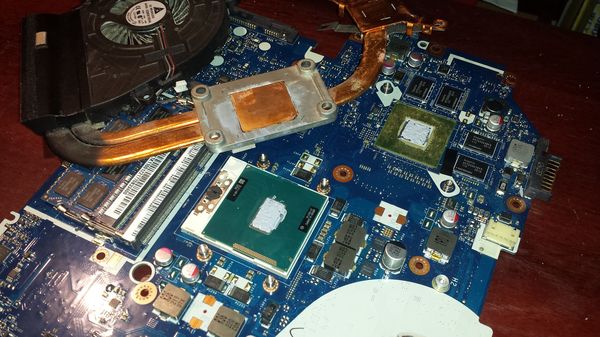

Вычистим окаменелую термопасту и намажем новую.

Собираем все полностью.

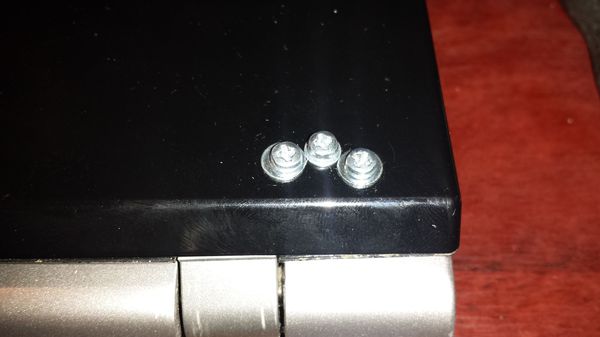

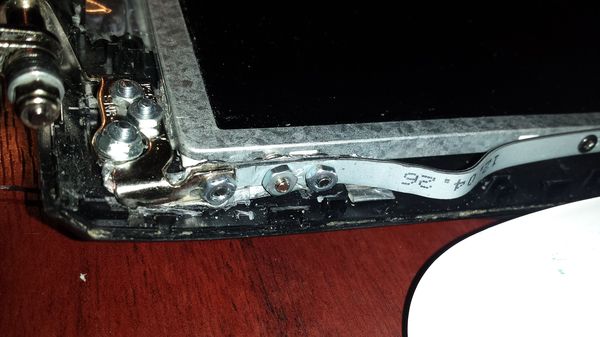

Болты на крышке.

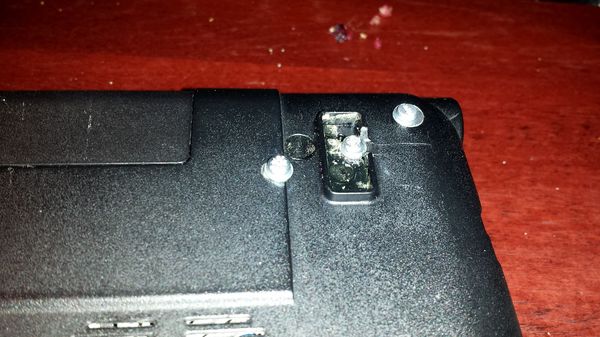

Болты на днище. Оденем резиновые ножки, чтоб болты не царапали стол.

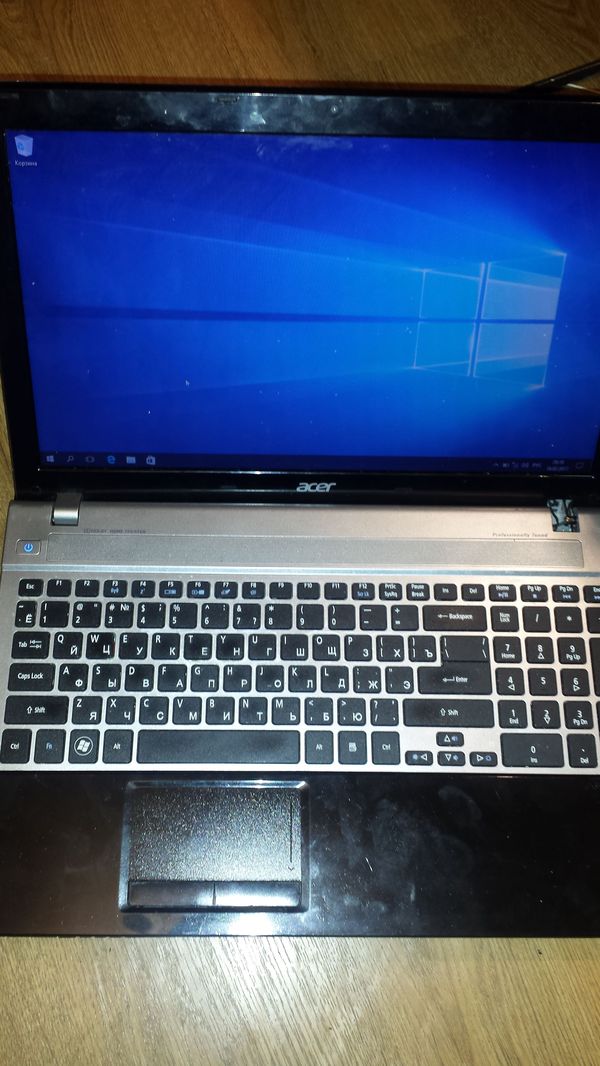

Проверяем.

Все работает, все шуршит и не шелохается теперь крышка...

ну и по традиции...

Почту напишу для вопросов и консультаций... gepka2007@yandex.ru

На ксиомах дисплейные модули не меняю, слишком геморно искать нужный...

Ноуты, планшеты и телефоны Леново не беру. Пока они работают, к ним претензий нет, а вот когда начинают глючить... Начинаешь чинить то одно сломается, то другое окривеет. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...

Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...

Немного о том, как мы ремонтируем петельные механизмы ноутбуков и прочие пластиковые компоненты мобильной техники.

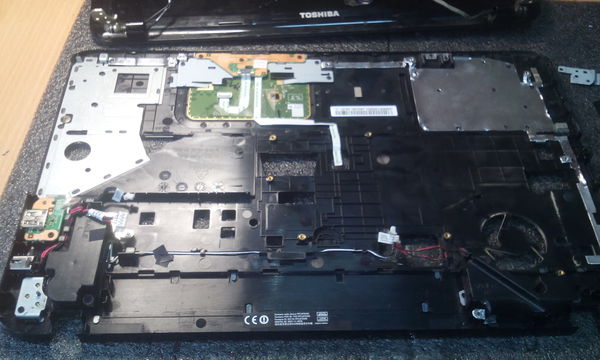

Итак - ноутбук.

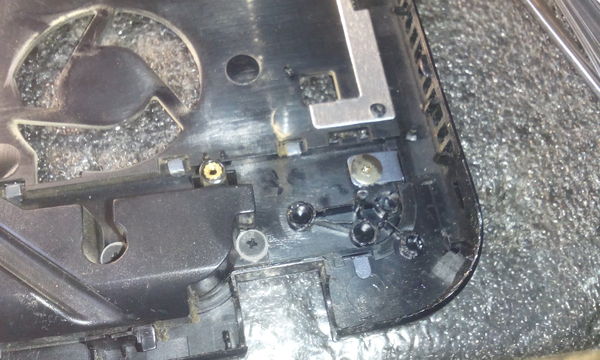

Зачищаем места латунных колодцев от пыли и осколков пластика.

Берем стружку Thermoplast в необходимом количестве.

Впаиваем латунные колодцы на место, обливаем вокруг горячей стружкой и ставим металлическую пластину усиления на место.

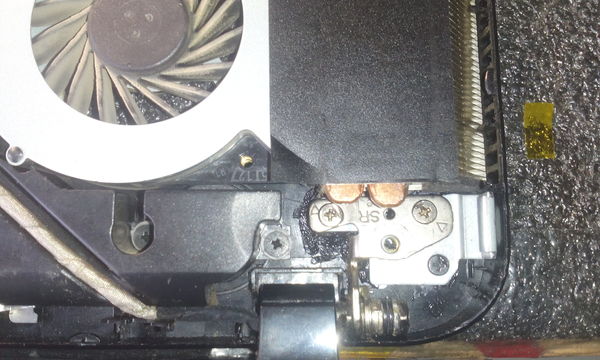

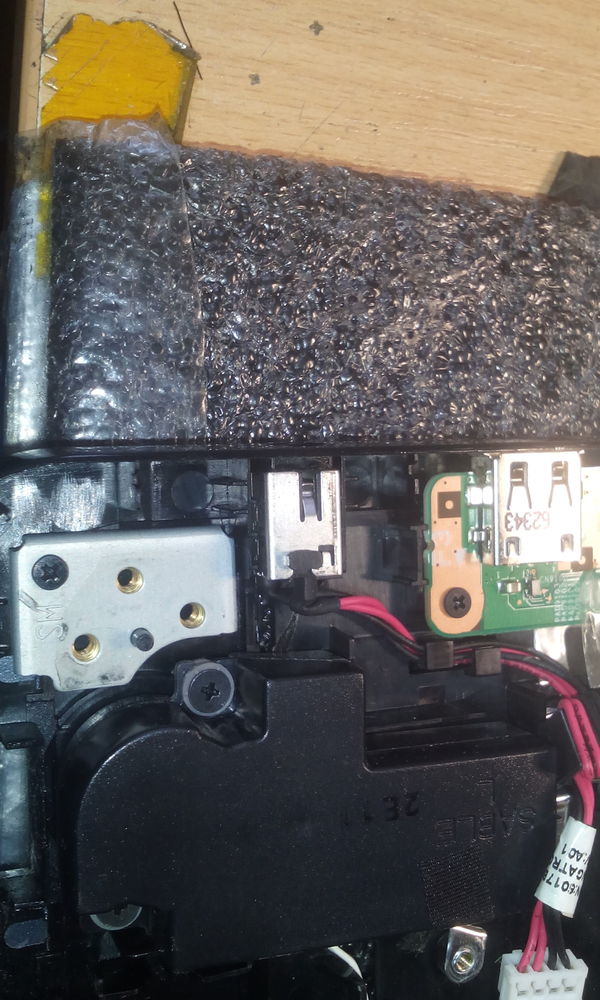

Для примера вторая, целая петля.

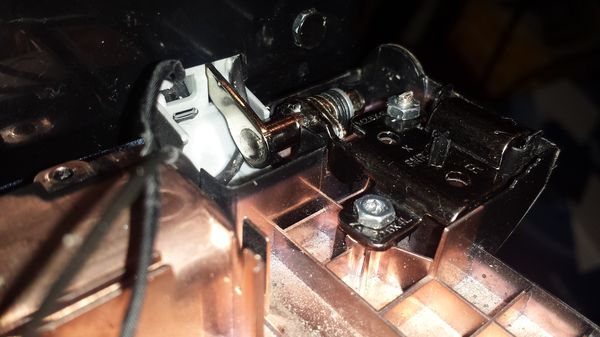

Теперь займемся механизмами упора петель. У ноутбуков Toshiba несколько, на мой взгляд, не просчитано сопротивление петель, завышено. Регулируем сопротивление.

Собираем все на место.

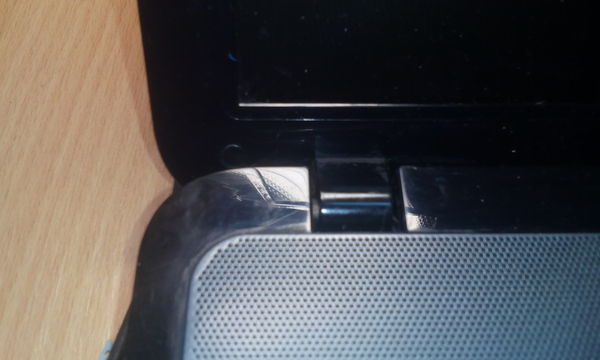

Следов термического воздействия снаружи не видно, на глянце в том числе.

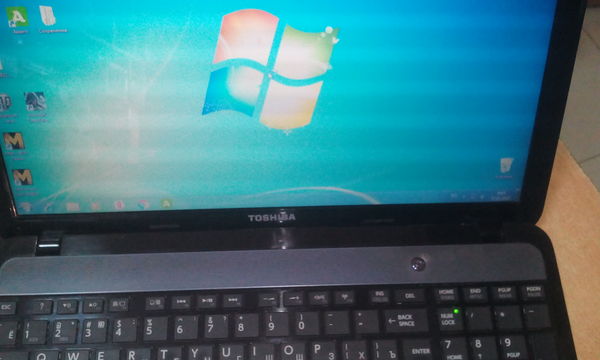

Включаем, проверяем.

Клеи, смолы и их смеси с содой мы не применяем и не применяли. О преимуществах и недостатках можно спорить, но пост скорее просто информативный.

Здравствуйте, господа и дамы.

Сегодня у нас на операционном столе - HDD Hitachi.

Привезли его вот в такой "упаковке" -

С вот такой проблемой -

Каким-то образом обломился пластик разъема sata.

Что делать? берем мертвого донора, тех же размеров 3,5 дюйма, и снимаем с него разъем.

Пластик допиливаем по месту, паяем -

Ну, и проверяем:)

Вот он, определился системой, и все стало хорошо. Пробуем загрузить ОС -

Главное - не мешать кошке. А так - все ок.

Следующий пациент - 1+1 Two. Классный, кстати, аппарат. Но слегка побился.

Процесс разбора -

Аккум - классически, приклеен. Слегка греем, и пластиком скидываем его.

Подкинем на соплях новый модуль -

работает. Значит, будем клеить в рамку:)

Классически - B6000, и на прищепках держим.

В сборке есть один аспект - раньше там была "термопаста" которая высохла. Кладем взамен неё термопрокладку -

Ну и собираем в обратной последовательности.

Были еще любимые старый нокиий:) с побитыми дисплеями.

Это уже готовый вид, а вот так беленький С6-00 выглядит "в разборе" -

Еще из интересного - парочка Я ultra на замену модулей -

Для сравнения размеров - меж ними лежит MfloginPh с диагональю 5,5. У ультры - 6,44.

Разбираем аппараты поочередно.

Внутряшка одного из них.

Заострим внимание на нижней части - почему не стОит дергать модуль.

шлейфов горка. И оборвать - как нечего делать) так что будьте аккуратны.

отщелкиваем все, шлейфы на микрофон и динамик прилепляем к аппарату скотчем дабы не болтались, вытаскиваем старый битый модуль с аппарата, путем нагрева по периметру.

накидываем новый модуль, тестим на весу, клеим -

И оставляем в таком виде до утра.

Готовый вид -

Был еще вот такой прикол -

Типа, S7 (Саша, привееет!)

с вот таким "рекавери" -

Будььте аккуратны при покупке подобной техники, и не повторяйте чужих ошибок!

Китайский реф Iphone 5S -

Легко определяется по вот подобным наклейкам.

Ну, а на этом пока все:)

Спасибо за внимание, надеюсь, сие кому-либо будет полезно.

P.S. и да, традиционно - я не работаю в сервисе. Это у меня ъобби такое.

ну и если есть у кого какие вопросы, али совет нужен - пожалуйста - почта <мой_ник>@yandex.ru
