Знающие люди, нужна помощь. Застрелился компонент на плате контроллера, вроде похож на стабилизатор. Гугл не помог. Номер компонента: ?973D EB702.

Показать полностью 2
319

Ремонт GTX1080 yeston для подписчика

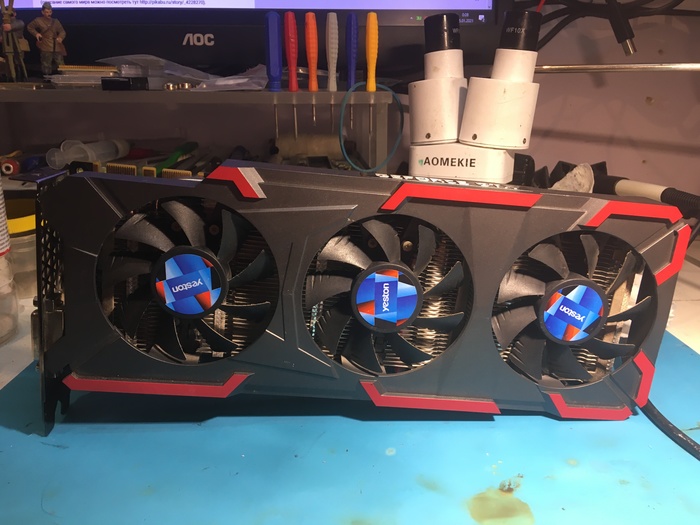

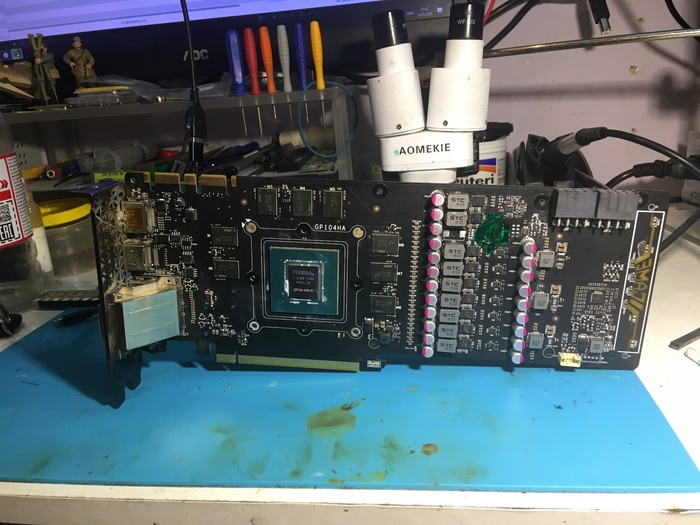

Доброго времени суток! Продолжаю разгребать новогодние завалы видеокарт и сегодня на ремонте китайское чудо yeston GTX1080.

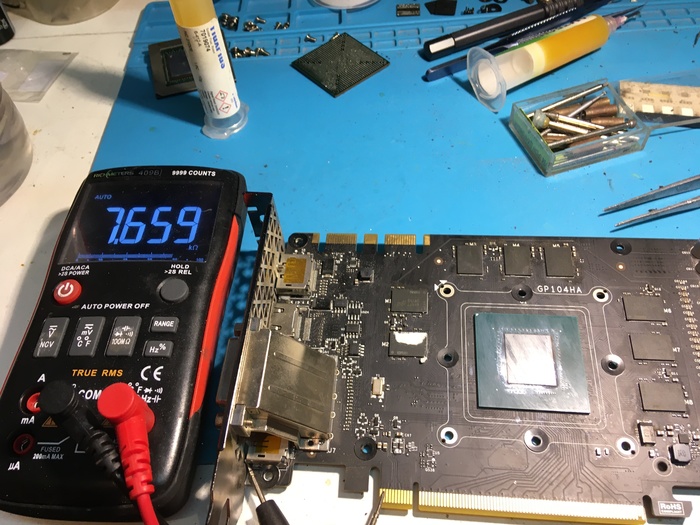

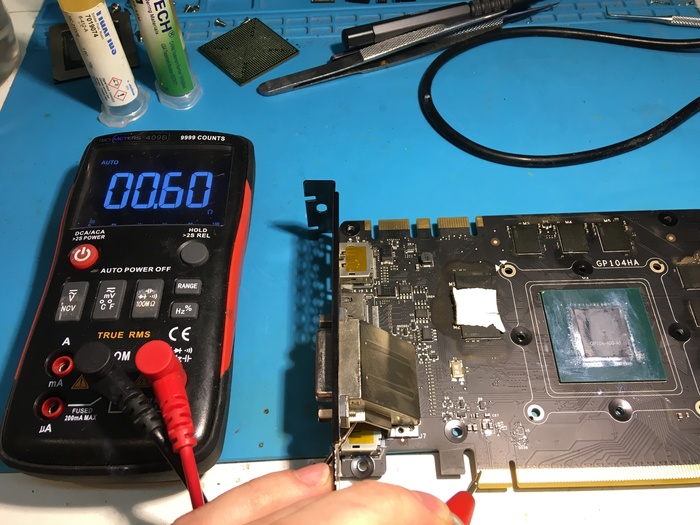

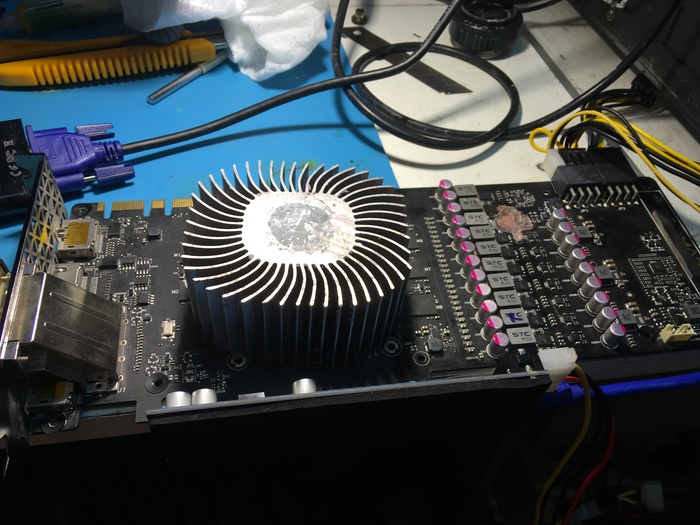

В процессе диагностики выявил короткое замыкание по питанию 12 вольт PCI-E, в принципе что не удивительно, так как под приклеенным (интересное решение конечно клеить, а не прикручивать) радиатором питания VRM оказался прогар

Выбор тут небольшой - дремель в руки и в путь)

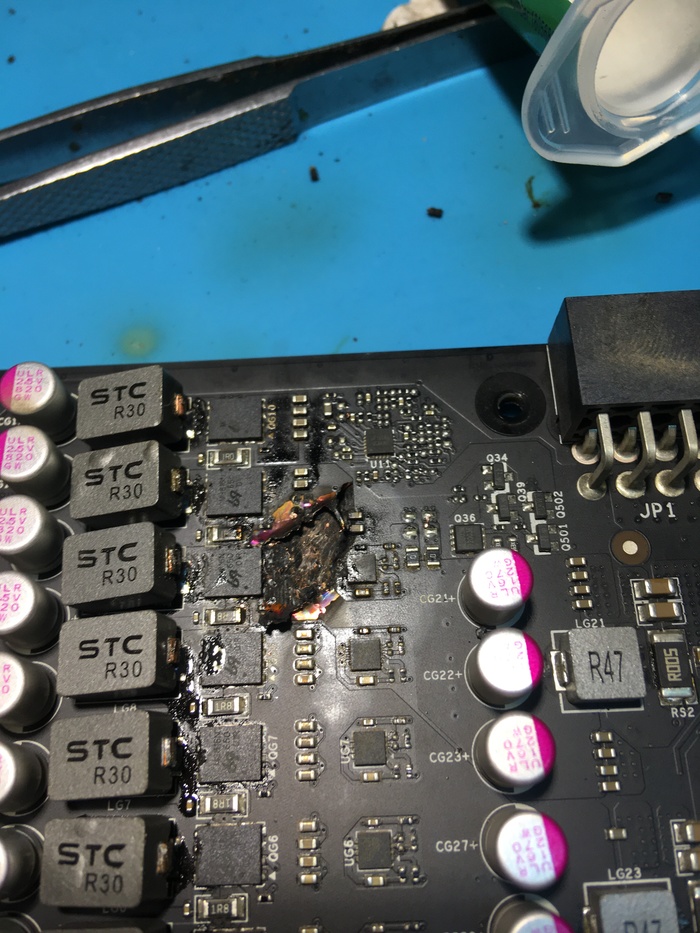

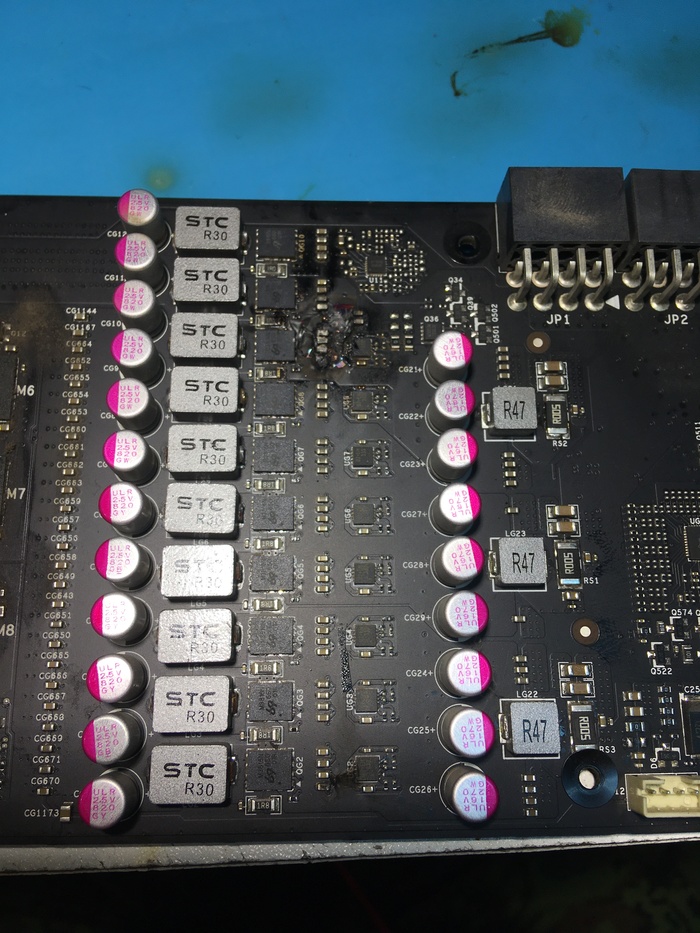

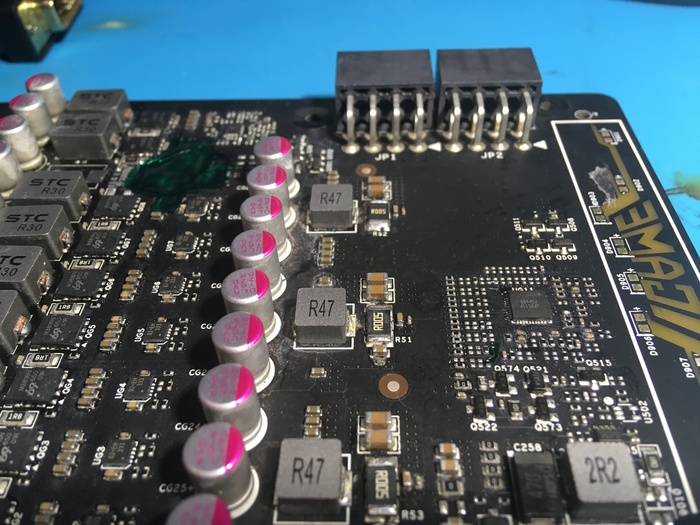

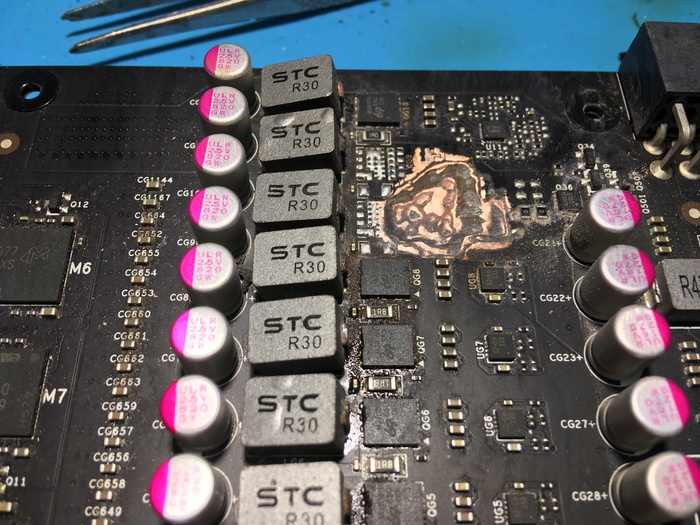

Прогар оказался не глубоким, но очень обширным - а причина как обычно закоротившие керамические конденсаторы по линии 12 вольт. После выпиливания удачно осталось установочное место под DRMOS 1 фазы питания видеопамяти (пришлось пробросить всего два проводника). Короткое замыкание соответственно ушло. Видеокарта лишилась только 1 фазы питания ГПУ.

Остальные сопротивления были в пределах нормы - значит можно запускать)

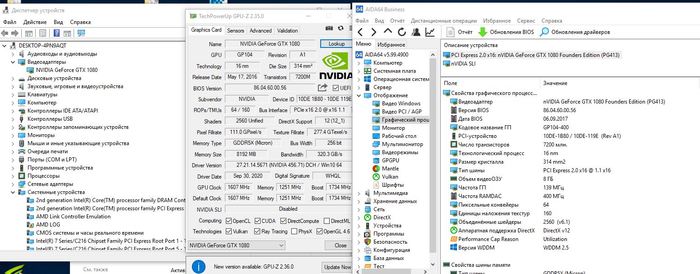

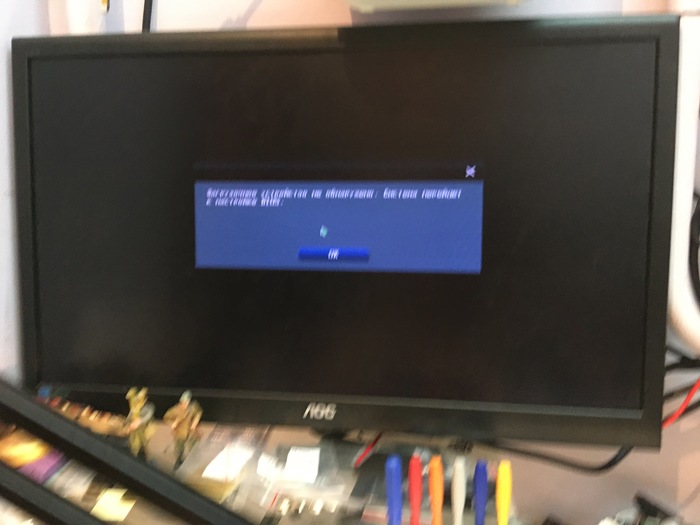

Извиняюсь за смазанную. картинку, но суть ясна - напряжения появились, картинка тоже, даже драйвера установились без ошибок. Но через 10 секунд, после загрузки виндов, ,напряжение питания ГПУ проседало до 0,5 вольт и картинка пропадала. Данную неисправность я пытался вылечить перепрошивкой биоса с более слабых видеокарт, но проблема оставалась без изменений.

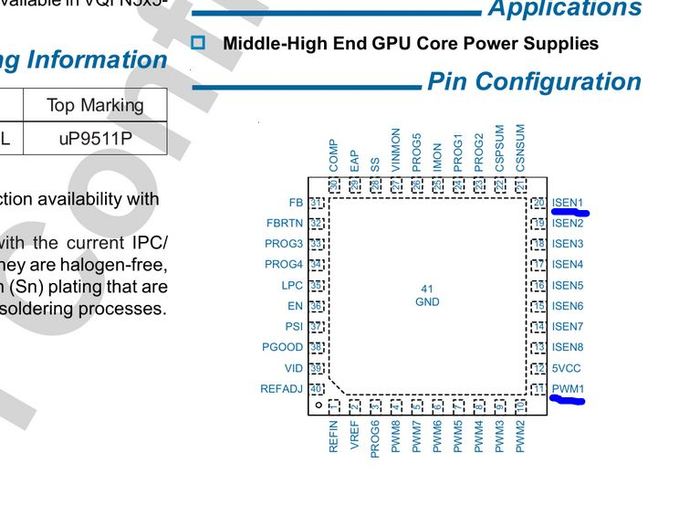

А причина, как оказалась, заключалось в том, что видеокарта лишилась именно первой фазы питания, шим-контроллер используется up9511p и видимо для его работы очень критично наличие именно задействованных выводов PWM1 и ISEN1 (хотя в самом описании на это не указано)

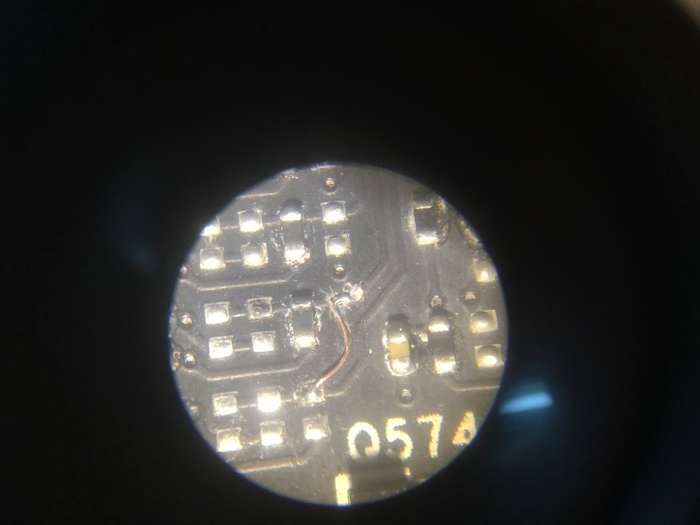

И смекалка выручила на этот раз - я перерезал дорожки от второй фазы (PWM2 и ISEN2), благо они рядом, и перекинул первую фазу на место второй.

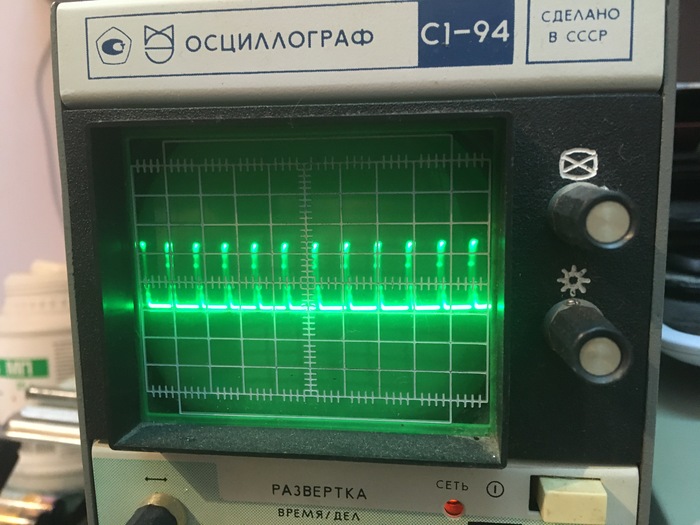

Я думаю смысл понятен. После этого все пришло в норму, напряжение питания ГПУ изменяется в зависимости от нагрузки, шим-сигнал поступает на все фазы

Осталось все отмыть и собрать)

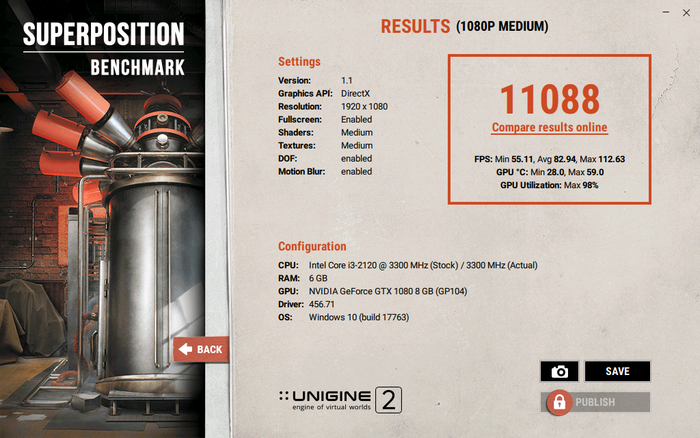

Видеокарту долго нагружал всеми возможными тестами с которыми она справилась без проблем)) в скором времени отправлю назад владельцу. Карты разные нужны - карты разные важны))

P.S. благодарю за потраченное время, надеюсь пост кому-нибудь пригодится))))

Я в ВК - https://vk.com/mafiyaforever

Показать полностью 15
97

Попытка восстановления фотодиода для тестера оптоволокна

Предистория:

Друг работает монтажником оптоволоконных сетей. В арсенале имеет тестер обрыва волокна и уровня сигнала.

Со временем прибор стал врать всё больше и больше пока не стал показывать любой уровень сигнала как -50dB. Сообщил старшему руководителю об этом и получил рекомендацию продуть коннектор и когда это не помогло то сказал что он легко снимается и нужно снять и прочистить. И всё бы ничего но снять и прочистить мог только человек с паяльником и навыками ремонта. Как итог-откручен коннектор и вырваны с корнями ноги фотодиода. Ноги в плате, фотодиод в корпусе разъёма а друг в шоке...

Вот этот тестер

В итоге имеем фотодиод и вырванные с него ноги. Разобрал, вынул фотодиод с корпуса и попытался найти новый для покупки. Но: маркировки на нём нет. По своей стране не нашёл вариантов с таким рабочим диапазоном для покупки (от 650 до 1650nm). Али последнее время полную чушь выдаёт при поиске. И я решил попробовать вскрыть фотодиод и подумать возможно ли что-то сделать.

Последствия ожидаемые и не самые лучшие-один проводник остался на подложке а вот второй оторван от кристалла... Паршиво но оторван он не полностью а остался кусочек золотого проводника и я решил провернуть операцию "подковать блоху"😊

Было изготовлено жало из 1.5 мм. проволоки и заточено до состояния иглы

Вот для понимания масштабов волос на кончике жала

Для пайки решил использовать сплав Розе. Теперь вернемся к диоду. В нашем подопытном отсутствует один проводник. Была раскурочена убитая онушка и снят оттуда фотодиод (увы попытки пристроить его не удались) вскрыт и использован как тестовая площадка для проб пайки и донорства проводников.

Для масштаба всё тот же волос. На фото можно заметить спаянные проводники. Спаять их оказалось очень просто а вот припаять их к площадкам в одно быстрое касание-уже сложнее. Но и это удалось и я приступил к нашему пациенту.

Вернул ему вырванные ножки и проклеил эпоксидкой.

Далее нужно припаять к ножке оставшийся проводник и пересадить с донора новый и выровнять для пайки

Сделано, следующий шаг самый важный и ключевой. Нужно в одно касание припаять проводник к оставшемуся пеньку сбоку кристалла.

И тут ждал неприятный сюрприз: флюс я осознанно не стал наносить на место пайки-испарение его затянет кристал плёнкой и всё. Вытереть его будет ну очень проблематично учитывая размеры и материал кристалла. И вопреки принятым мерам так и произошло-появилась плёнка... Думаю что когда готовил жало и лудил сплавом Розе-не до конца выгорел флюс... Ну что теперь охать, нужно решать проблему. Долго и нудно вытирал по крохам кристалл заточенными зубочистками с мягкого дерева и под конец нанес на кончик зубочистки капельку Т5000 и подождал пока он подсохнет до состояния лизуна. Потом короткими касаниями вытер большую часть флюса. Более тщательно вытереть не нашлось материалов. Даже микрофибра для оптики нарезанная на полосочки на таком мелком объекте выглядит как пучёк проволоки. Потом собираю диод на тот же Т5000 и когда он схватился то поверху промазал эпоксидкой. Проверка мультиметром в режиме прозвонки диодов и вижу 656мв падение-уже хороший знак, пайка держится!

Со стороны ног тоже нанёс эпоксидку ибо при любом усилии на ножки без фиксации - припаянные проводники оторвутся. По той же причине не стал ровнять ножки а по очереди откусил их поближе к корпусу диода. Потом нужно расточить корпус разъёма под потолстевший от эпоксидки диод

Сделано и диод сел на прежнюю глубину посадки. Проклеил его Т5000 и можно собирать. К ножкам после установки разъёма подпаял провода (последовательность не перепутана так как была зафиксирована по направлению торчащих ног диода и записана перед всеми манипуляциями) как было.

Собираю, включаю иииии...

И провал... Постоянно отображает уровень сигнала 8.53dBm и это без подключенного волокна. Как ожидалось и с волокном та же история...

К чему все эти писульки? Знающие люди, поделитесь своим мнением что могло пойти не так? Да, мне не известны изначальные хар-ки перехода диода что бы судить о успешном восстановлении. И я знаю что такие соединения выполняются свариванием импульсным лазером. Но думалось что если восстановить контакт с кристаллом то работоспособность должна вернуться хоть и с возможными отклонениями от возможного перегрева (паял сплавом Розе при температуре 240° быстрым касанием) кристалла. Но что бы совсем не реагировать на световой поток...

Жалко, но это своего рода новый уровень владения пайкой и было интересно проверить себя.

Показать полностью 12
48

"Ремонт" материнской платы на чипсете Z270 (и других чипсетах) в домашних условиях

Надеюсь, это сэкономит многим время и нервы.

Итак, по порядку:
Материнская плата: MSI Z270 Gaming Pro Carbon (с перепаянным ~6 месяцев назад сокетом, т.к. кто-то рукожоп).
В плату воткнуты:
CPU - 1 шт.
RAM - 2 шт.
GPU - 1 шт.
PSU - Cooler Master V750 (80 plus gold)
Помпа - 1 шт.
Вентиляторы - 6 шт.
SATA SSD (с операционной системой) - 1 шт.
M.2 SSD - 1 шт.
SATA HDD - от 2 до 4 шт.

В таком виде работал ~2 года (т.е. 1.5 года до перепайки сокета и полгода после).
Аптайм на момент событий - ~2 недели.

С утра включаю монитор - BSOD.
Перезагрузка: чёрный экран с надписью -
Reboot and Select proper boot device
or
Insert Boot Media in selected Boot device and press a key

Выключаю комп, проверяю соединения (хотя казалось бы, хули им сделается в корпусе из 17 кг алюминия!).
Включаю - чёрный экран с бодрящей надписью.
Гружусь в БИОС - система видит только M.2 SSD. Далее перепробованы (в другой последовательности, но это роли не играет):
Переподключение всех проводов;
Возврат настроек по умолчанию BIOS;
Сброс CMOS;
Перевтыкание RAM;
Снятие GPU;
Замена блока питания;
Перевтыкание/отключение ненужных вентиляторов;
Перевтыкание всех SSD/HDD в разные слоты в разных комбинациях (согласно доступным схемам подключения, описанным в мануале).

Итог: система не видит больше двух SATA. В любых слотах.

Гуглёж (по ВСЕЙ Сети, не только рунет)/звонок другу/мастеру/мастерам - все сходятся в одном - материнка умирает.
Аллес, пиздец.

Прокручиваю в голове, что ещё забыл попробовать.
Вспоминаю про батарейку CMOS.
Меняю.
Подключаю всё как было - включается. Загружается. Работает.
Прогоняю тесты SSD/HDD/бенчмарки - всё в норме. Будто ничего и не было.

Гуглю подробнее.
Выясняется:
Существует такая проблема на разных чипсетах разных материнок разных годов выпуска у разных производителей.
Заключается она в том, что батарейка, "умирая", уже не может выдавать необходимые/стабильные напряжение/ток под нагрузкой.
Это приводит к проблемам с питанием CMOS, что приводит к проблемам с... чем угодно.
Т.е. от банального "не включается" или "крутит вентиляторы, но не грузится", до "отвала" любых компонентов (не видит видюху/винты/ pci-слоты).
И главная подстава этой проблемы - гуглёж симптомов не даёт ни диагноза, ни совета к "смени батарейку".

Итак, вывод: если с компом случилась какая-то хуйня (кроме выхода белого дыма, есессна - это уже точно пиздец) - первым делом СМЕНИ БАТАРЕЙКУ.
Не факт, что проблема в ней.
Не факт, что это поможет.
Но это самое простое, что можно и нужно сделать в первую очередь.

Показать полностью
78

А как вы клеите крышки ?

Принесли Samsung A40 после другого сервиса, при снятии столкнулся с проблемой что не возможно снять крышку. Приложив больше усилий и пол бутылки дигрейзера я все таки снял крышку, и сказать что удивился ничего не сказать. Фото прикладываю, кто понял тот поймет

Ps: вычистить и приклеить нормально, было трудно

Показать полностью 2
1305

Падение частот процессора в ноутбуке Asus

Попал в руки ASUS ROG zephyrus g15 - неплохая конфигурация с Ryzen 7 на борту, gtx 1660ti, 16gb ddr4 и быстрым ссд м2 третьего поколения.

Фото, как говорятся, из интернетов. Ах да, ещё и экран 120 гц. Неплохой конфиг, но как только включаешь винду - жуткие тормоза. После переустановки той самой винды владельцем. Проверяю драйвера, версию биос - всё стоит самое новое, открываю диспетчер задач

Бум, шакалака (и да, я готов к отдельному котлу в аду для людей, которые фоткают экран ноутбука) Невероятные 0,39 ГГц скорость работы процессора, от базовых 2300, а в режиме буста до 3,5 доходит. Здесь же - постоянно 0,39. Перезагружаю ноут, открываю сразу диспетчер - буквально 30 секунд на нормальной частоте, потом снова падает. Захожу в биос, может чего там наклацали - ничего не вызвало подозрений, но на всякий случай делаю восстановление настроек биос по дефолту, сохраняю и выхожу - заработало. Нормальная частота, всё летает и даже 120 гц на экране наконец-то видно (что выглядит довольно приятно, к слову). Перезагрузка ноута - и всё возвращается на круги своя. Захожу в биос, сбрасываю/сохраняю - снова всё нормально работает. До следующей перезагрузки, либо достаточно даже просто закрыть/открыть крышку ноута. Нахожу решение на xda- у парняги из США точно такая же проблема с таким же ноутом, и не у него одного. И тоже после переустановки системы. После недолго чтения ветки находится решение - Armoury crate. Утилита от Asus со всякими игровыми и не только настройками. А ещё она управляет питанием ноутбука. Скачать с русского сайта не удалось, нашёл на американском ехе файл, так что если кто будет искать - ищите сразу на асусточкаком.
Установка, перезагрузка ноута - и тест на всю ночь.

И да, ноут не всю ночь маслал на полной загрузке проца, включил сериал на повторе и загружаться кой-чего поставил. А тут уже стресс тест включил, чтоб убедиться, что не скидывает частоту. Надеюсь, кому-то поможет. В нашем сегменте решения не нашёл, видимо потому что ноут совсем свежий и никому ещё в голову не пришло полностью на нем винду переставлять. Решение простое, но эффективное. Всем удачи.

Показать полностью 3
64

Прошивка BIOS MSI B450M-A PRO MAX winbond 25q256jweq

В результате прошивки BIOS с официального сайта, материнская плата MSI B450M-A PRO MAX перестала запускаться. Материнскую плату пытались прошить в другом сервисе-но безуспешно. Не знаю удалось ли им снять чип или нет, но ее перегрели. И со слов хозяина еще и поняли потом, что не всякий программатор ее может перешить. В таком виде она попала ко мне. Записав видео с ремонтом (перепрошивкой) этой материнской платы я уже потом начитался комментариев под видео от хейтера что это, якобы я неправильно выпаял чип, и умолчал в видео об этом.....а он (прям герой) хочет спасти МИР, уличив меня во лжи. В общем и такое бывает.....Но это такое лирическое отступление от сути...

Поскольку на материнках MSI есть разъём JSPI1, и имея распиновку

то логично будет подсоединить программатор и с помощью переходника JSPI прошить микросхему BIOS не выпаивая ее. Но не все так просто. Вообще этот разъём предназначен несколько для другой цели: к нему подключается сервисная плата, на которую ставится чип, куда залит правильный BIOS, после чего с него выполняется загрузка и перепрошивается распаянный на плате чип.

Значит этот вариант восстановления нам не подходит.....

Восстановление этой материнской платы возможно с помощью программатора который поддерживает микросхемы winbond 25q256jweq. В моем случае это программатор TL866II PLUS.

Выпаиваем микросхему, скачиваем дамп с официального сайта и прошиваем при помощи переходника.

Запаиваем микросхему обратно на материнскую плату, включаем и проверяем полученный результат. Если вы все сделали правильно-то материнская плата должна запуститься.

Обязательно посмотрите видео, если остались какие-либо вопросы.

Показать полностью 6 1
