144

Ремонт P104-100 от Colorful для подписчика⁠⁠

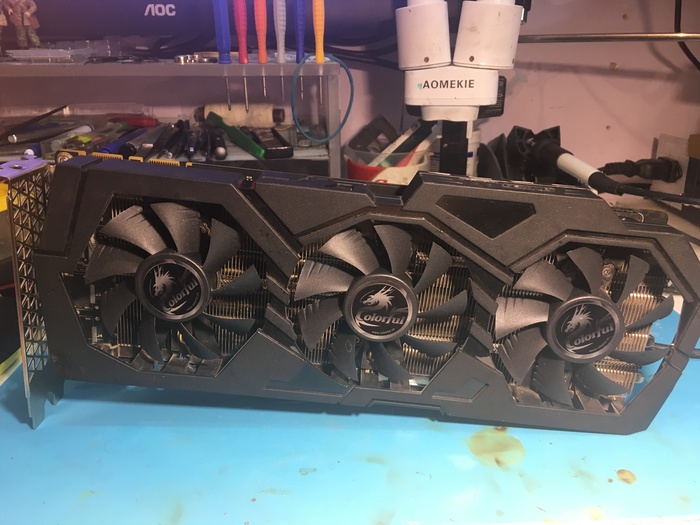

Доброго времени суток! Сегодня на ремонте майнерская видеокарта от Colorful P104-100.

Данная видеокарта практически идентична по схемотехнике карте из одного из предыдущих постов Ремонт GTX1080 yeston для подписчика

Кардинальные отличия майнерского варианта от предыдущей карты заключается в отсутствии видеовыходов и возможности работать только через рейзер (установив такую карту в pci-e x16 она не определится ПК, так как не распаяны все конденсаторы по линиям pci на обратной стороне платы).

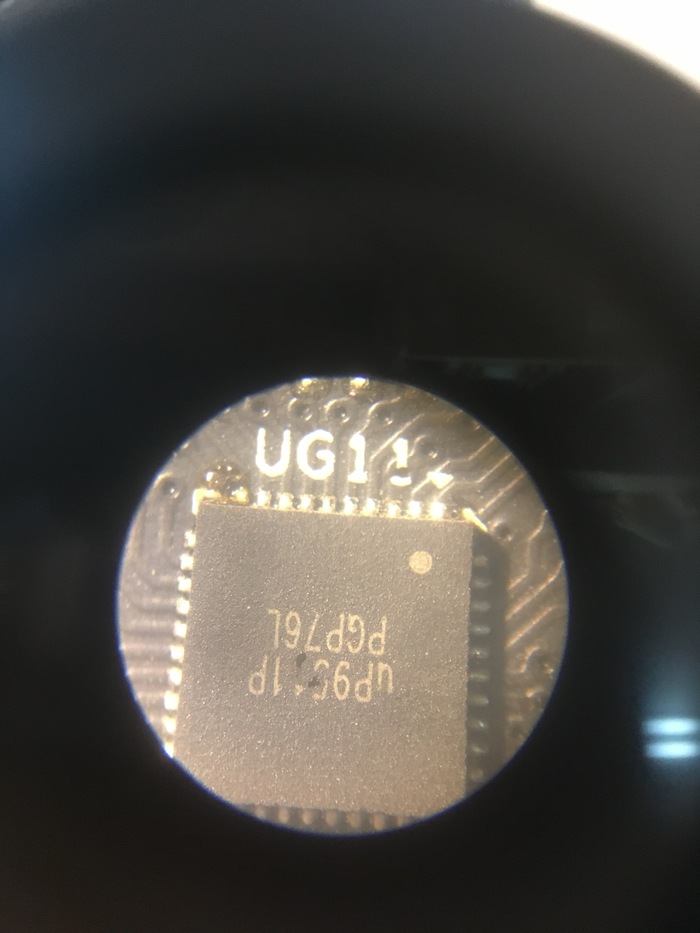

Итак, приступаем - по замерам все сопротивления в норме, после запуска отсутствует питание VRM и все с ним связанные. Под микроскопом обнаруживается небольшие вздутия на уже нам знакомом шим-контроллере up9511p.

Соответственно начинаю с замеров основных напряжений для запуска шим-контроллера, а именно

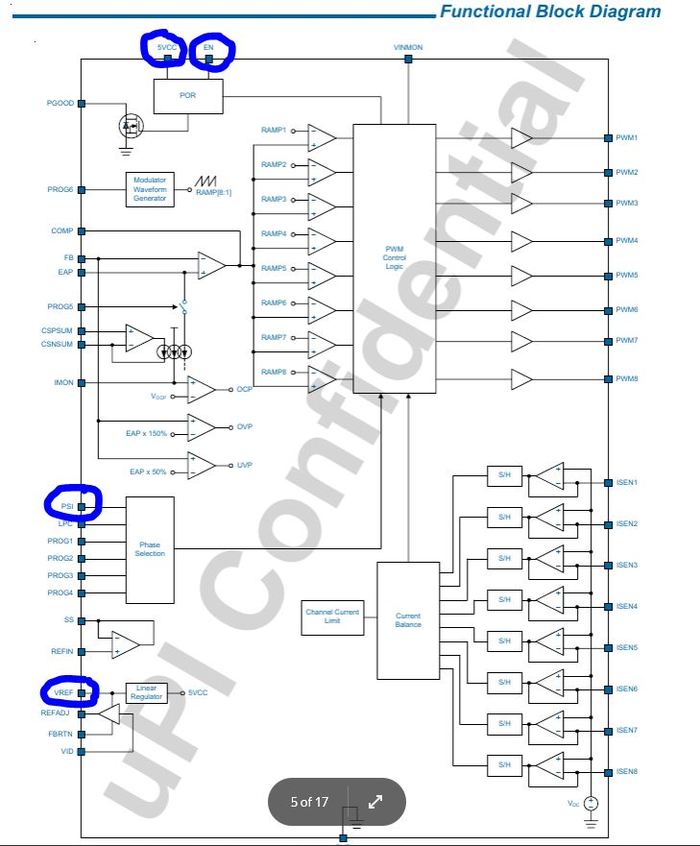

VCC должно быть 5 вольт, EN в районе 3 вольт, PSI - 1,8 вольт и VREF - напряжение, формируемое сами шим-контроллером - 2 вольта. И сталкиваюсь с тем, что вместо 5 вольт на вывод VCC приходит что-то в районе 2,4 вольт с пульсациями.

Соответственно и up9511 работать не может. Путем позвонки я обнаружил резистор, через который 5 вольт должны приходить на шим-контроллер, а его сопротивление должно быть  близко к нулю/

По факту сопротивление было в районе 120 кОм, что не является нормой. Меняю резистор и провожу замеры снова. И теперь отсутствует напряжение VREF, а это значит, что шим-контроллер убыл в дальний путь в транзисторный рай) Выход один - меняю шим-контроллер на новый.

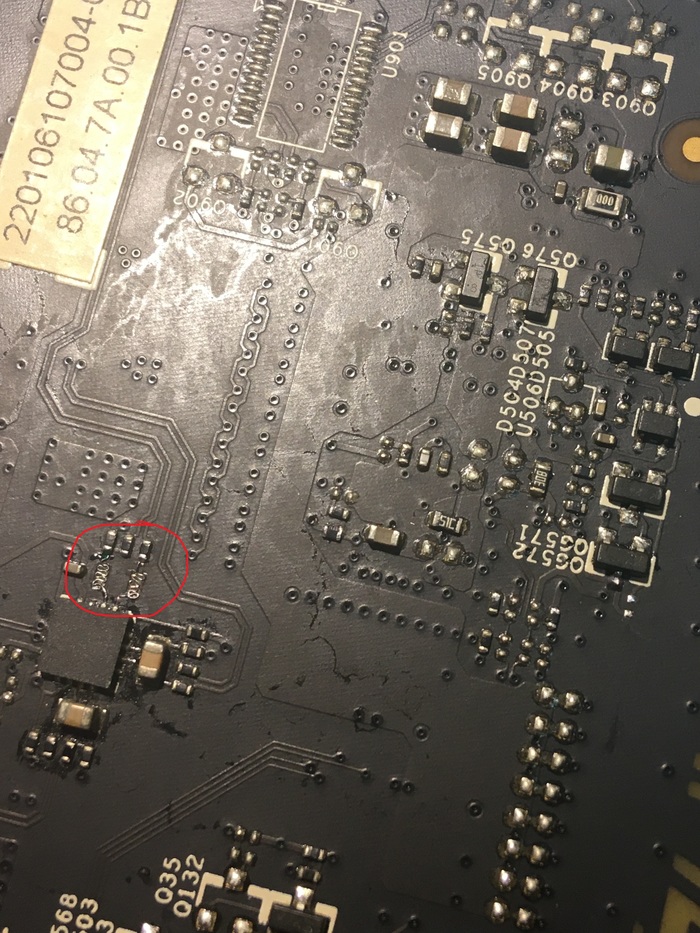

После замены все напряжения на видеокарте поднялись и соответствую норме. Далее осталось восстановить один сбитый элемент на обратной стороне платы.

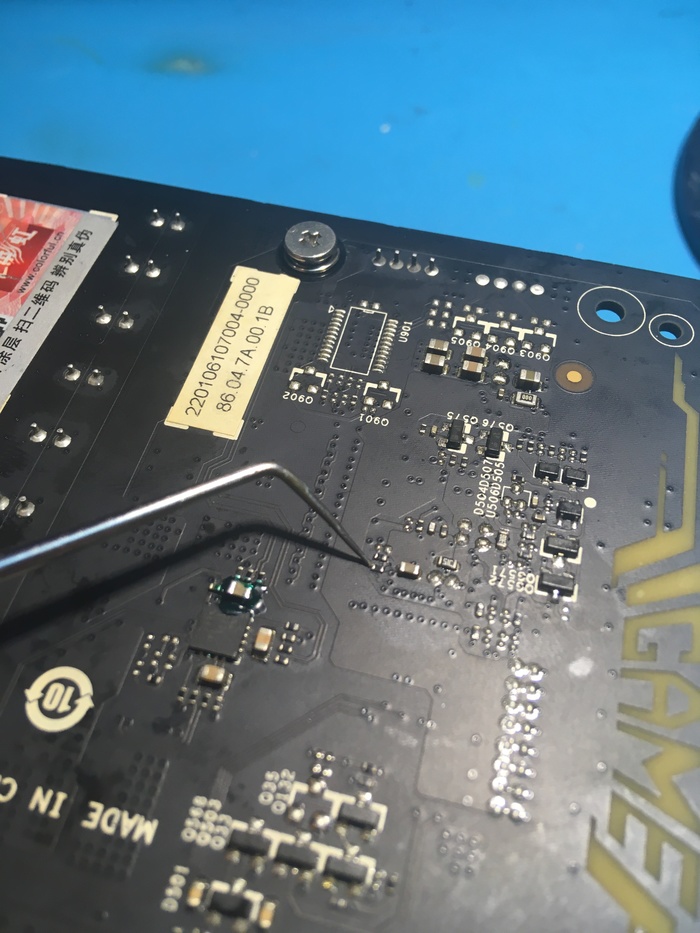

На этом месте должен находиться керамический конденсатор. Восстанавливаю с корнем вырванные проводники и финальный вариант

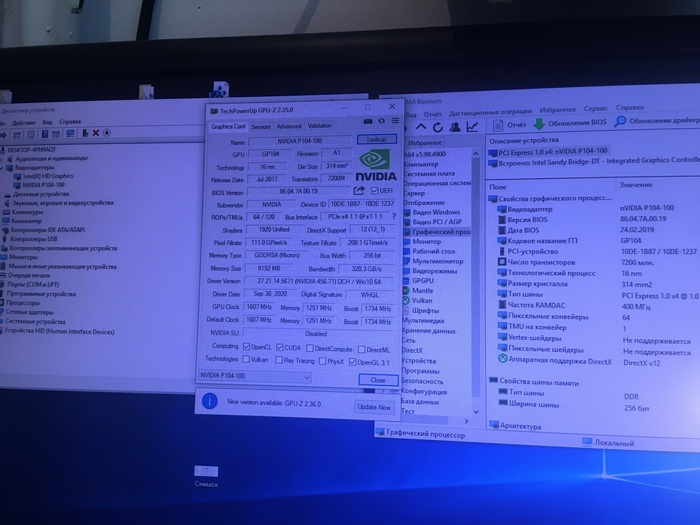

Далее карта была собрана, драйвера стали без ошибок, тесты проведены и на этом можно считать ремонт законченным.

P.S. всех благодарю за внимание, надеюсь пост кому-нибудь поможет)) а видеокарта в ближайшее время будет отправлена владельцу.


Я в ВК - https://vk.com/mafiyaforever

Показать полностью 7
[моё] Ремонт техники Хобби Видеокарта Ремонт компьютеров Длиннопост
52
6

Вопрос мастерам⁠⁠

Доброго времени всем! Ребята знающие, подскажите пожалуйста или хотя бы направьте, имеется iPhone 8, ударник, висит в DFU, прошивается без проблем. При включении 0,07мА. Нанд снимал, читается без проблем. Основные напряжения на процессоре присутствуют. Не очень бы хотелось процессор реболить. Может есть у кого идеи буду признателен

[моё] Ремонт iPhone Сервисный центр iPhone 8 Dfu Текст
32
45

Ремонт зверя,защищенный планшет на windows⁠⁠

Хочу оживить древнее зло, пролежал 7 лет в сервисе (ремонтники ватокаты + мое распиздяйство).
Дано: XPLORE IX104 C3, изначально разбито защитное стекло и сама матрица( работала), разобраным мне его и отдали. Потерян шлейф матрицы.
Подключал монитор, происходит штатный запуск до момента окончания загрузки windows, далее монитор теряет сигнал. Затем попробывал стартануть через F8 режим VGA, все заработало все функционирует. Но есть одно но. Изначально тут установлен (кажется!) индукционный тач пад с помощью специального стилуса. Так вот он не работает. Вопроса два: как найти разьем шлейфа экрана на плате устройства
и является ли плата с кучей дорожек и индукционным тачем? Подробные фото конкретных участков могу скинуть в коменты. И где можно найти этот шлейф.

Само устройство

Стилус

Плата, рзьем на матрице ориентирован в район цифр 676

Показать полностью 3
[моё] Ремонт планшета Xplore Тачскрин Мат Длиннопост
45

Телефоны Vivo и их непростая судьба⁠⁠

Уважаемые ремонтеры! Пожалуйста, подскажите советом, а то и делом, как быть. Имеются в наличии 2 телефона Vivo, Y93 и V17, оба сломанные. Последний пал жертвой в неравной битве с доблестными стражами правопорядка, разбит экран (внутри), снаружи только трещины по стеклу, ну и сам он неплохо так погнут, а первый тоже с проблемным экраном, но включается хотя бы, делает скриншот, отображает меню и графический ключ, только зайти не дает, совершенно не реагирует на движение. Он уже был в ремонте, месяц отработал и устал, мастер сказал, что на тот момент других экранов на замену не было, поставил что было, и собственно, вот, опять нужно менять экран. Неоригинальный стоит 3 т.р., оригинальный в 2 раза дороже, почти в стоимость нового телефона, а на V17 вообще только оригинал и 7200( Так вот, вопрос знатокам - как быть, если неоригинальный экран совершенно не дает уверенности в том, что он проработает больше срока гарантии и опять не умрет? И можно ли отремонтировать 2-й телефон с меньшими финансовыми потерями? Заранее спасибо.

[моё] Ремонт телефона Сообщество ремонтеров - помощь Текст Помощь Vivo
27
27

Перестал определяться ssd⁠⁠

Путешествую, ношу ноутбук асус в рюкзаке.
Нахожусь в Бразилии, нужно срочно совет.
Модель для китайского рынка Asus s4200u

перестал определяться ссд при включении.
вскрыл , а там обнаружил винте, открутившийся от петли и лежал он аккурат около ссд м2 разъёма.
биос не видит ссд. Что делать не знаю, то ли ссд сгорел толи на матери что-то сгорело.
Подскажите это сложный вообще ремонт если проблема в матери?
и если перестал работать ссд , его уже не оживить?

Перестал определяться ssd
[моё] SSD Ремонт ноутбуков
97

Погнул ножки на сокете АМ4. Куда обратиться?(Казань) (решено)⁠⁠

Погнул 7-10 ножек на процессоре с сокетом АМ4, куда в Казани можно обратиться за заменой или ремонтом ножек. Может кто знает мастеров или места где таким занимаются. И в идеале ещё среднюю цену узнать за такие манипуляции. Или может быть даже вы тот самый мастер? М?

[моё] Казань Ремонт Процессор Текст Компьютерное железо
38
283

Ремонт и апгрейд ASUS Mining RX 470 для подписчика⁠⁠

Доброго времени суток! Сегодня на ремонте карта из сурового города Челябинск)

Фото самой карты выкладывать не буду - их и так полно в "тырнетах")

Итак, приступаем.

По диагностики - сопротивления в норме, отсутствует питание VRM.

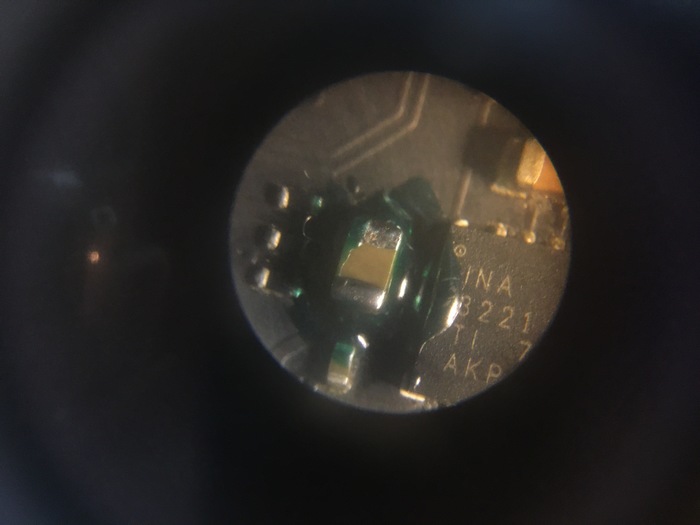

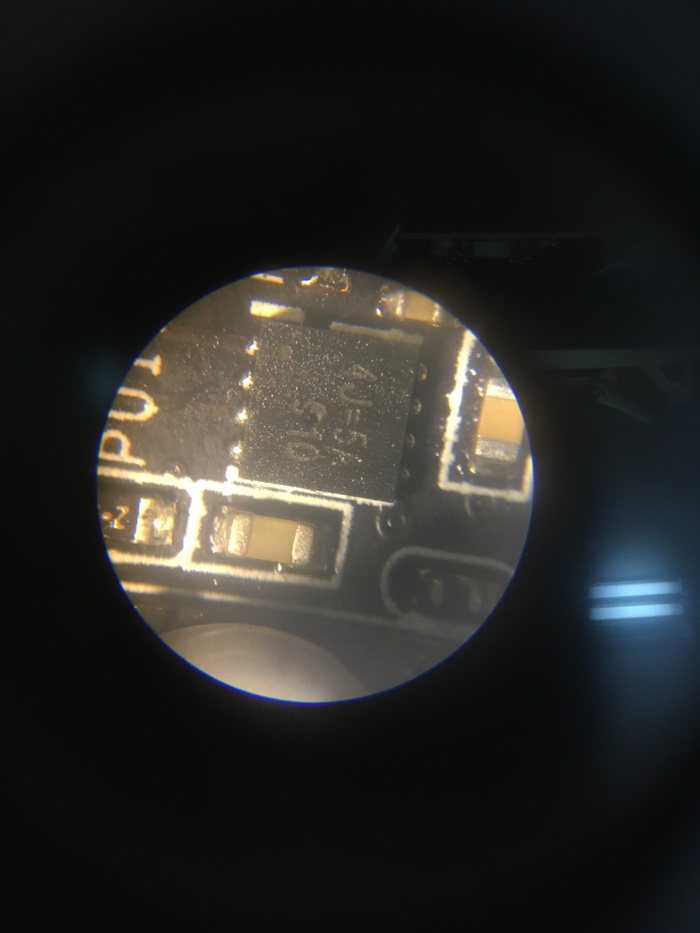

Но это и ожидаемо, ведь под микроскопом вот такой красавец с дырочкой по центру

И, как показывает практика, когда вылетает этот малыш, то тащит за собой и основной шим-контроллер. Поэтому для упрощения ремонта основные элементы питания VRM я заменю полностью, тем более на затворах некоторых полевых транзисторов подозрительно низкое сопротивление, а вычислять каждый неисправный по отдельности то еще удовольствие.

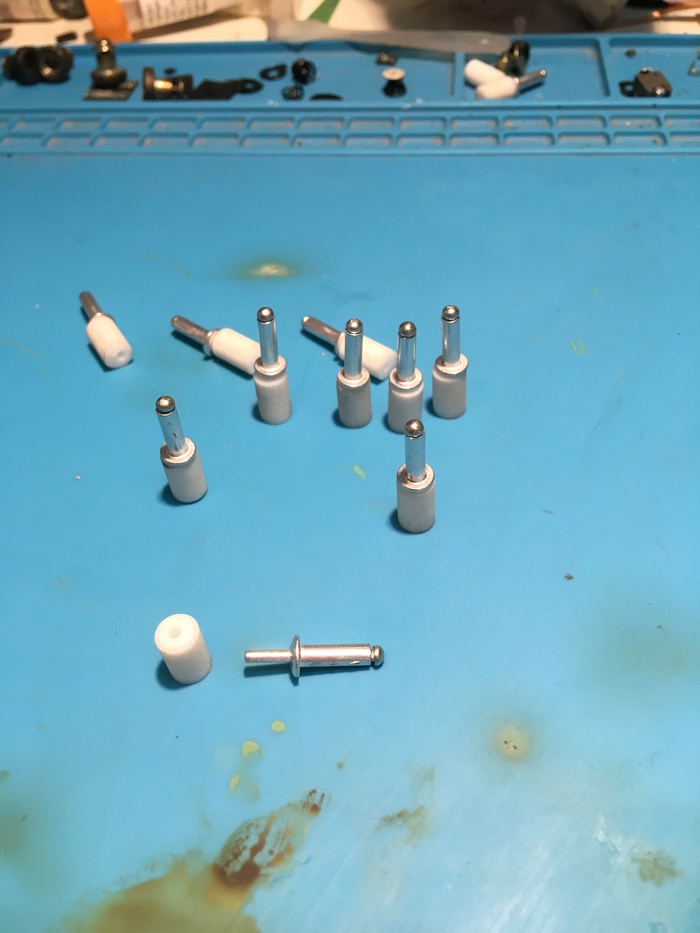

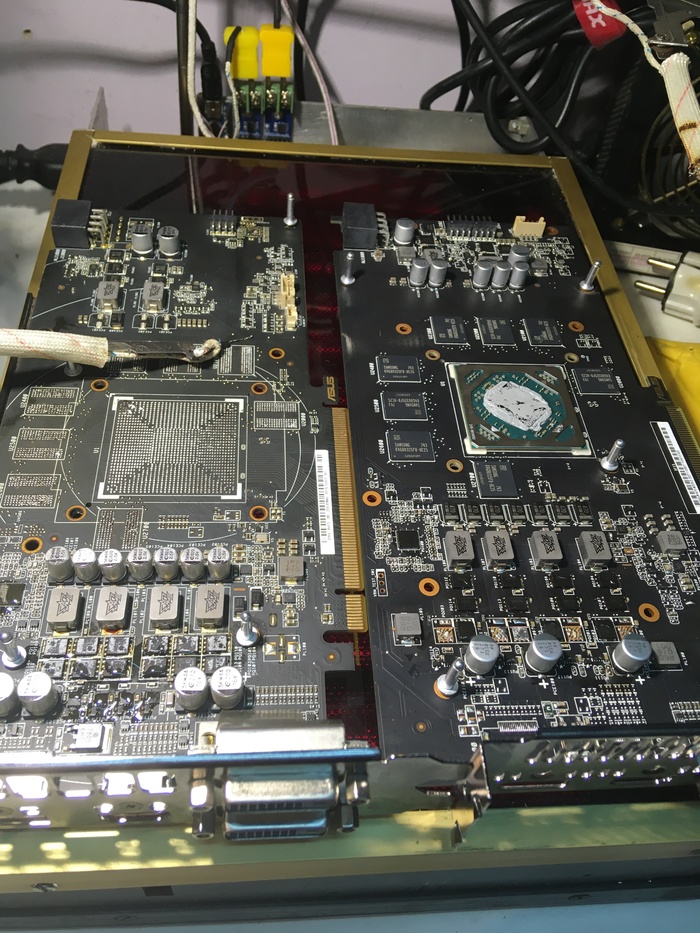

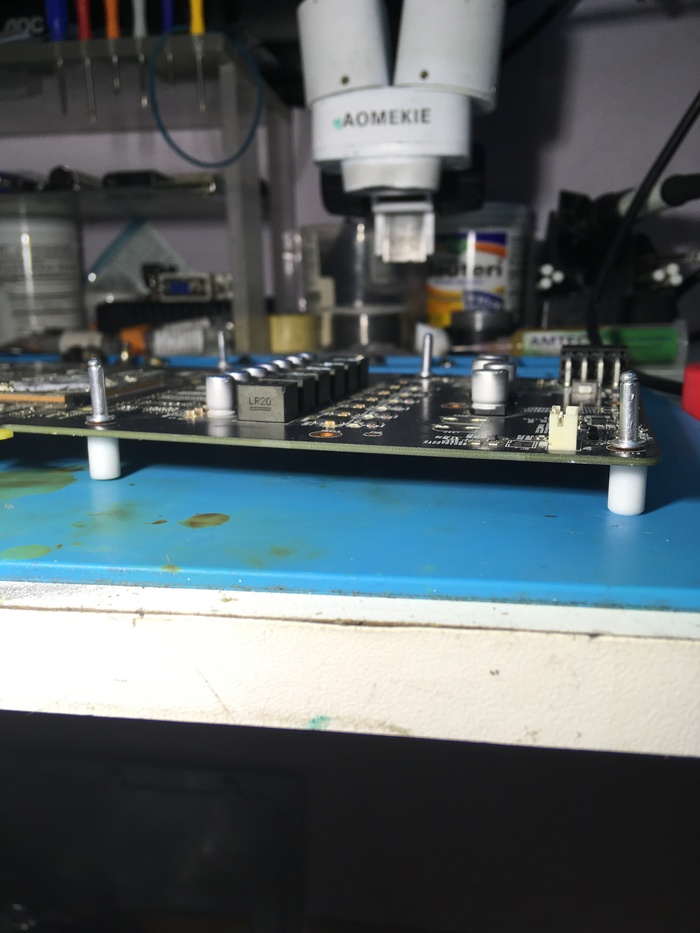

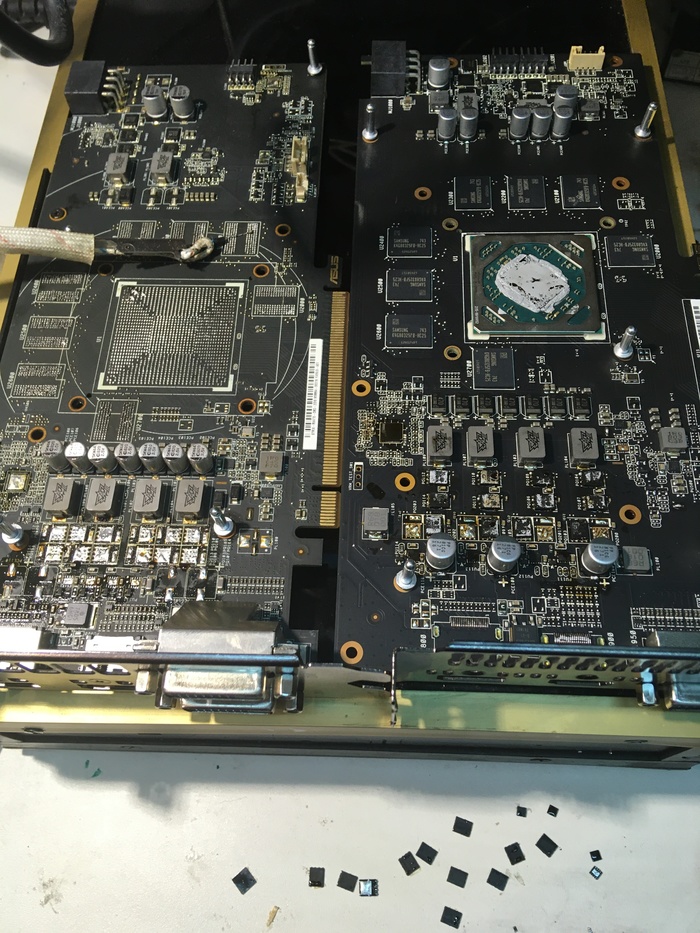

Подготавливаем плату-донор и в путь) Кстати, хочу остановиться на моем маленьком обновлении - фторопластовые ножки собственной конструкции (и естественно с себестоимостью как пачка сигарет, а не как у товарищей из термопро))

Что-то я отвлекся)) продолжим

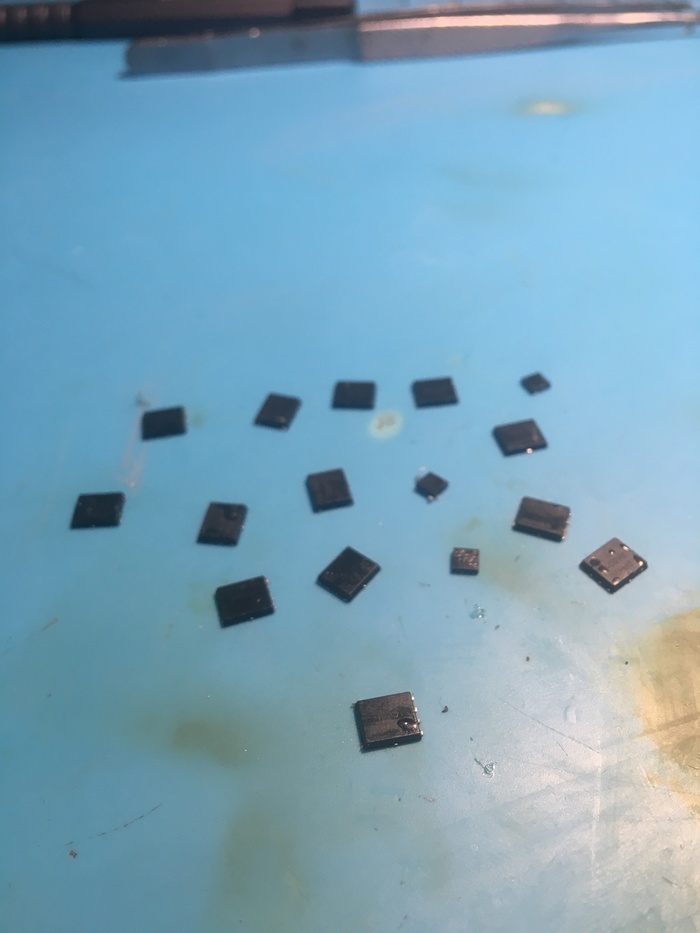

И вот она могучая кучка на отбраковку, когда появится свободное время

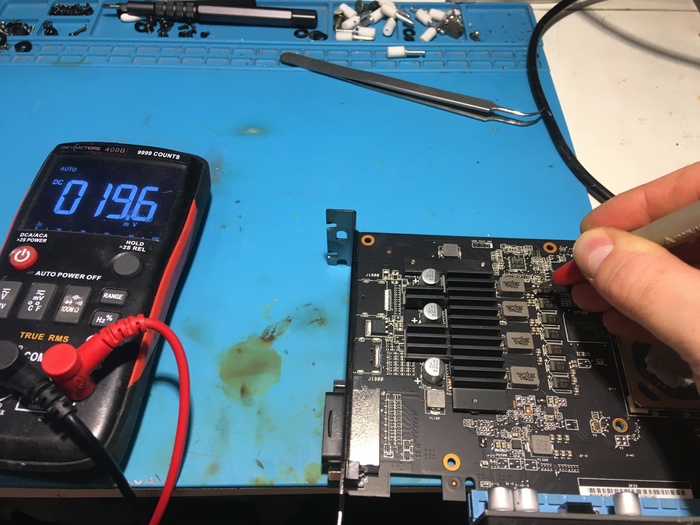

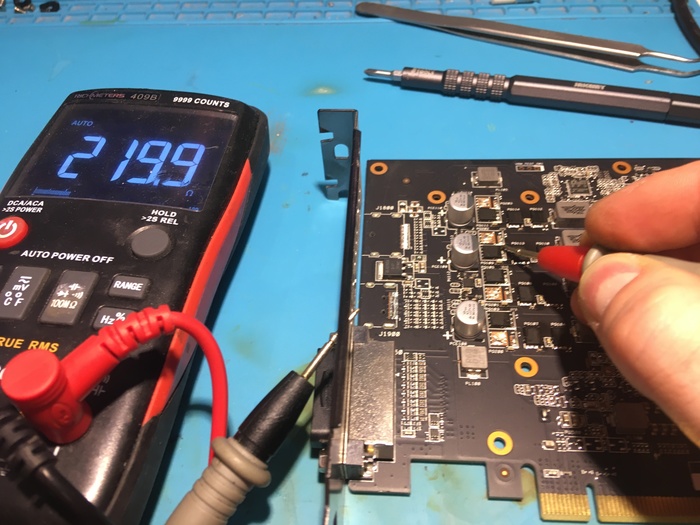

Делаю контрольные замеры сопротивлений и первый запуск

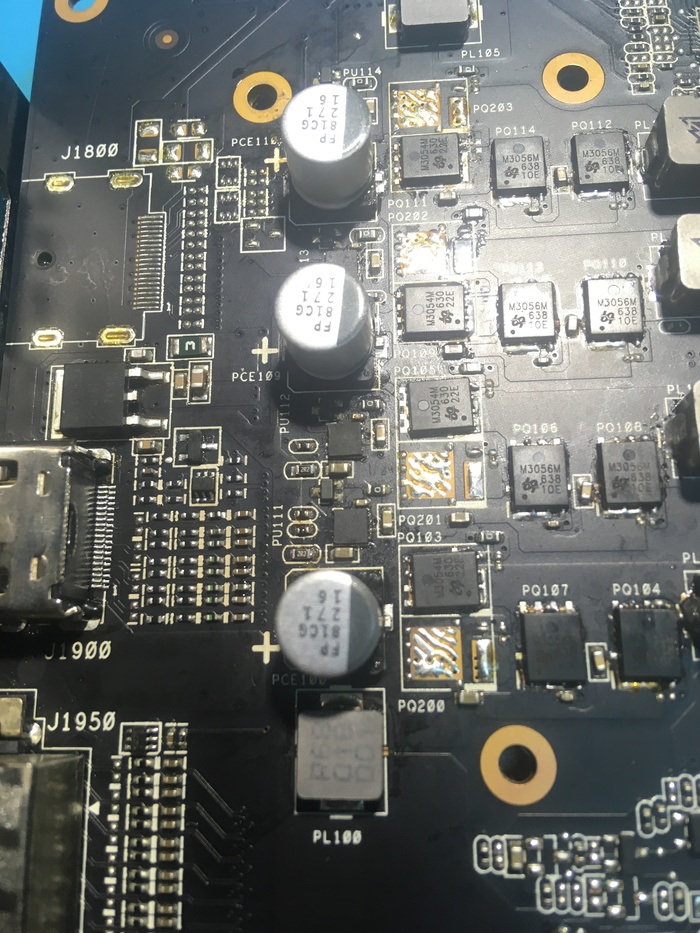

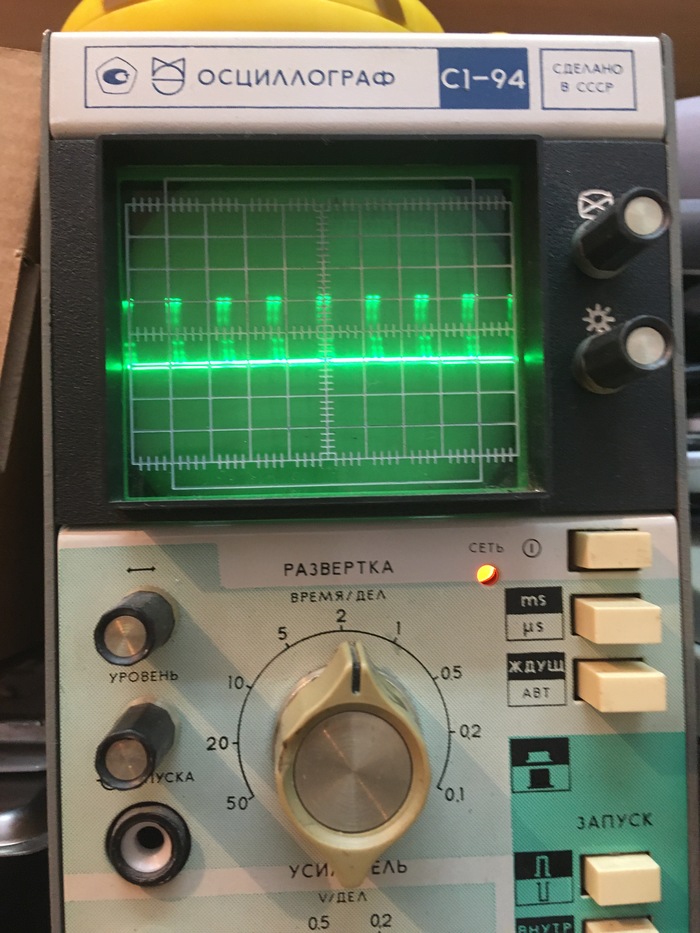

Напряжения появились и все фазы работают исправно)

На этом можно было бы закончить ремонт, но владелец попросил добавить HDMI порт, который изначально не был распаян на карте майнинг версии. Ну горе-не беда, допаиваю все что необходимо

А дальше случился казус)) для того, что бы HDMI выход работал, необходима прошивка биос на такую же карту, но с имеющимся HDMI портом. Но, к сожалению, имеющиеся биосы на рх470 8 гб с чипами памяти от Samsung были не от ASUS, а с биосами от других вендоров я получал цветной мусор после загрузки виндовс и мигающий экран.

После долгих мучений и поисков пришлось превратить карту в ASUS Dual RX 480 8gb (данный биос как раз под память Samsung) и соответственно HDMI заработал как и положено.

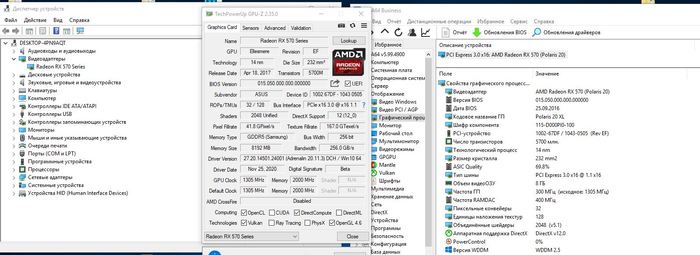

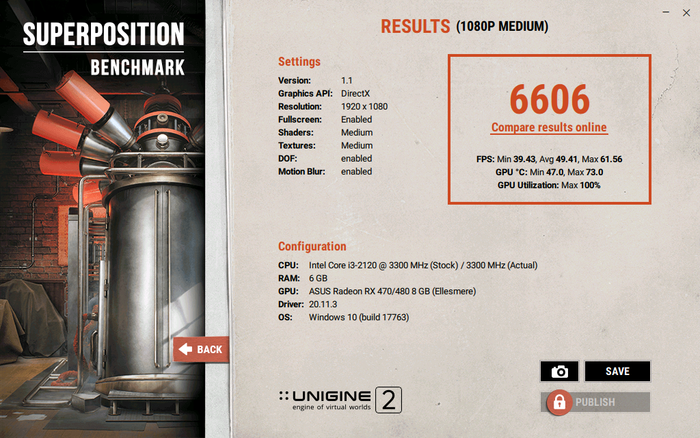

Карта была протестирована всевозможными тестами и в скором времени поедет назад к владельцу)

P.S. Благодарю, за внимание. Надеюсь пост кому-нибудь поможет)

Я в ВК - https://vk.com/mafiyaforever

Показать полностью 12
[моё] Ремонт техники Хобби Видеокарта Ремонт компьютеров Длиннопост
