Здравствуйте. В данном посте представлю достоинства и недостатки тестеров транзисторов 3х типов, основанные на личном опыте использования.
Обзор чисто субъективный. Никакой рекламы, ссылок и названий не будет. Будут только картинки, взятые с китайской платформы, чтобы вы понимали, как они выглядят.

Итак, первый подопытный.

Достоинства:
1. Цена. Он самый дешёвый.
2. Питание от 8 до 12 В. По умолчанию подключается крона (в комплект не входит). Но, можно доработать, чтоб он питался от 2х или 3х аккумуляторов 18650, ну и зарядку прицепить.
3. Прозванивает полевые транзисторы с напряжением на затворе до 8-11 В, в зависимости от питания. Т.е. Uпит-1 В, примерно.
4. Колодки впаяны, поэтому всё показывает довольно точно.
5. Есть площадки для пайки SMD-элементов.
Недостатки:
1. Крона стоит дороже самого тестера))
2. Дисплей никак не закреплён, поэтому лучше заказать в корпусе или сделать корпус самому.
3. Неудобная цоколёвка на колодке: 1 2 3 1 1 1. Не знаю, почему так, но... как есть.

Тестер №2.

Достоинства:
1. Питание 9 В. Не нашёл инфу, можно ли питать по-другому (особо не искал, если честно).
2. Кнопка выключения.
3. Дисплей информативнее, по сравнению с первым.
4. Уже в корпусе.
5. Цоколёвка удобнее (на фото видно)
Недостатки:
1. Колодки не запаяны, со временем контакты стали херово контачить, пришлось паять.
2. Быстро сажал батарейку. Всё время показывал, что крона почти разряжена. Даже при подаче 9 В с ЛБП, показывал, что питание 7,5 В
Решено. Нашёл ошибку в подключении питания контроллера. В двух словах:
Стоит линейный стабилизатор (далее по тексту - ЕНка) на 5 В. Сразу на выходе ЕНки стоял стабилитрон на 3,3 В, который и сажал крону и показания. В первом варианте между ЕНкой и стабилитроном был резистор (всё правильно). Так и сделал. Батарейки стали жить дольше, показания в норме.
3. Нет площадок для установки SMD.

Тестер №3.

Достоинства:
1. Встроенный аккумулятор 3,7В, зарядка от юсб.
2. Дисплей.
3. В корпусе.
4. Удобная цоколёвка.
Недостатки:
1. Из-за питания 3,7 В мощные полевики не открывает.

Общая особенность:
1. Перед прозвонкой электролитов, их нужно разряжать, чтобы не спалить тестеры.
2. Напряжение с затвора тоже нужно снимать, перед прозвонкой полевиков.

Со всеми тестерами, описанными выше, работал сам. Мне больше по нраву первый вариант. Удачи в ваших ремонтах

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram

Сегодня была у меня заявка на ксерокс, который не видит желтый тонер-картридж.

На всякий случай вот аппарат

Фоток с места проишествия будет не очень много, потому что под конец уже подустал, да и тонерные руки не способствуют делать фотки, но постараюсь рассказать :)

По приезду к клиенту достал сразу картридж и попробовал провернуть шнек картриджа, потому что достаточно часто неоригинальный тонер слеживается и при включении движка издается очень неприятный хруст, ну или двигатель вообще не может провернуться. В принципе крутилось все достаточно легко, но из диагностики при включении двигателя подачи желтого тонера, аппарат начал хрустеть. Значит забился диспенсер/сломался шнек подачи тонера в диспенсере/сломались приводные шестеренки (нужное подчеркнуть)

Раскидываю аппарат до такого состояния

Собственно это диспенсер. Желтый уже немного разобрал. Немного видна горочка желтого тонера на заднем фоне. Из-за забитой трубки тонер выдавливало через окошко под картриджем. Сам шнек внутри трубки не сломался, просто потому что внутри был окаменелый тонер, даже отверткой не пробивался поначалу.

Взял с собой на всякий случай шнек. Рядом с аппаратом пол под конец стал разноцветным. Как бы не старался, аккуратно достать диспенсер и почистить его, ни разу не получалось. Есличе за собой все убрал)

Шестеренкам повезло меньше. Эта шестеренка со стороны двигателя. Видно, что не хватает пары зубов

Проблема была не только с желтым цветом. Эта шестеренка со стороны черной проявки. Тут немного не в фокусе, но думаю видно, что зубцы под углом. Нет, эта шестеренка не должна быть косозубой)

Далее начался треш с очисткой диспенсера. После чего пол стал еще красивее)) На всякий случай снял желтую проявку и не зря. Закоксовавшийся тонер залетел и туда, при этом застряв под дозирующим ножом магнитного вала и сделав небольшие борозды. Я, конечно, проявку почистил, как смог, но по хорошему ее менять придется. По любому где-то еще остался кусок окаменелости, который опять застрянет и будет протачивать вал. Девелопер просеял, через плотную нетканную тряпочку. Хотя у меня, как у всякого взрослого состоявшегося мужчины обычно есть чулок для таких дел) После сборки оказалось, что помимо всего была проблема по ролику заряда черного драм-картриджа. Хз надо выкладывать фотки процесса, там особо нет ничего интересного. В целом аппарат работает, но в ближайшее время поеду туда менять проявку, скорее всего.

Upd. На первой фотке wc75xx, как оказалось, но разницы от этого особо нет, внутри они все равно одинаковые, да и внешне особо разницы нет)

Сложно объяснить, но попробую. Швейная машина Brother LS 5555. Ни с того, ни с сего перестал работать режим зигзаг. Игла вообще ни в одном режиме не двигается из стороны в сторону, только прямой шов. Разобрала

Собственно, это сам механизм. Внутри пластиковый винт с разной нарезкой на стволе

Вот он, горизонтальный. Опытным путем установлено, что ручка переключения режимов двигала вдоль винта металлическую пластину, и в зависимости от того, на какой нарезке винта пластина останавливались, при прокручивании винта и чередования выпуклостей и пазов пластинка передавала игле движение влево-вправо. А теперь почему-то нет. Курила интернет часа два, ничего не нашла. Может, есть кто-то, кто сталкивался с таким вопросом? Как вернуть машину к жизни?

Просили добавить видео. Думаю, понятно, что игла движется, пластина внутри сдвигается, но влево-вправо движение не передает

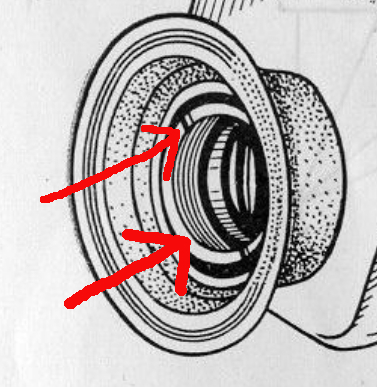

Здравствуйте из-за рубежа! Спасибо за подробный отсчет, который мне уже очень помог при понятии некоторых "моментов". Остался лишь один вопрос: Можно ли поменять лупу в TTL видоискателе? К сожалению, в инструкции к "Киеву" эта тема не объясняется. Выкрутив шайбу с двумя выемками, которой якобы зафиксирована-зареплена линза (лупа) не привела ни к какому результату. А из-за близорукости мне необходимо решить этот вопрос. Буду весьма благодарен совету! Привет из Германии. Георг

Упал, разбился. Поменял экран, но кнопка вдруг стала глючить - чувствительность резко увеличилась, множественные срабатывания. На оригинальном шлейфе то же самое. Неужели накосячил? Снимаю, под микроскопом видна трещина. Сильный удар, и жесткая фиксация в месте крепления привело к перелому шлейфа.

Сверху он односторонний и всего 4 дорожки.

Зачищаю, кидаю перемычки, заливаю клеем.

Собирая первый раз я допустил ошибку, не убрав металлическое ушко крепления, и затягивая болт все снова порвалось. Переделываю.

После окончательной сборки кнопка заработала! Как же все таки айфоны бояться сильных ударов.
