Всем здравствуйте!

Попал ко мне мертвый SSD Intel 320 Series, а именно SSDSA2BW160G3H

Он определяется, но с одним разделом на 8Мб, прошивка последняя. Интернет говорит, это у них частая проблема.

В общем такое решение:

1) Подключить SSD к тазику, подняться на Linux live CD как-либо, я юзал убунту десктоп в режиме теста перед установкой.

2) Определить в dmeg какой дев выдался на этот SSD, в моем случае это /dev/sdc

3) Запускаем в терминале: # hdparm -I /dev/sdс и смотрим, если Serial number: BAD_CTX_00000130 (возможно, могут быть другие варианты, но серийника нет), то это наш случай.

Теперь в выводе предыдущей команды, надо в разделе Security посмотреть, диск в статусе frozen или not frozen, в моем случае было frozen.

4) На горячую(!!!) отключаем/подключаем от диска SATA шнурок, и снова запускаем # hdparm -I /dev/sdс и смотрим раздел Security, должно быть:

supported

enabled

not locked

not frozen

not expired

5) Вызываем в терминале: # hdparm --user-master u --security-set-pass secret /dev/sdc , чем устанавливаем secure пароль

6) Вызываем в терминале: # hdparm --user-master u --security-erase secret /dev/sdc

После окончания работы команды и рестарта, диск стал нормальным, виден весь объем.

Можем кому-то пригодиться!

Всё началось как обычно, с вечерней прогулки по интернет-барахолке... а продолжилось несколько нестандартно. Обычно, этот аппарат выпускался в серебристом варианте с русскими надписями, экспортный же вариант, да ещё и в чёрном исполнении надо было брать и отрывать прямо сейчас. В итоге, в 11 часов вечера я уже шёл за этим экземпляром позднего советского или раннего Российского усилителестроения.

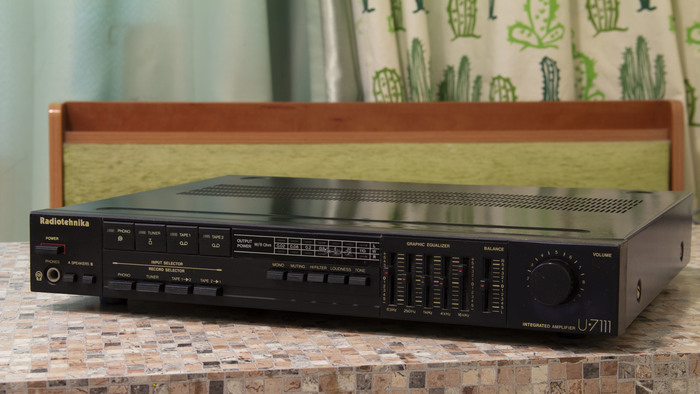

Выглядел усилитель таким образом. В целом внешнее состояние на четыре или на пять с жирным минусом. Но ни один элемент фурнитуры не был потерян, что уже радовало. Обычно ручки встроенного эквалайзера и накладки на кнопки селектора теряются только в путь.

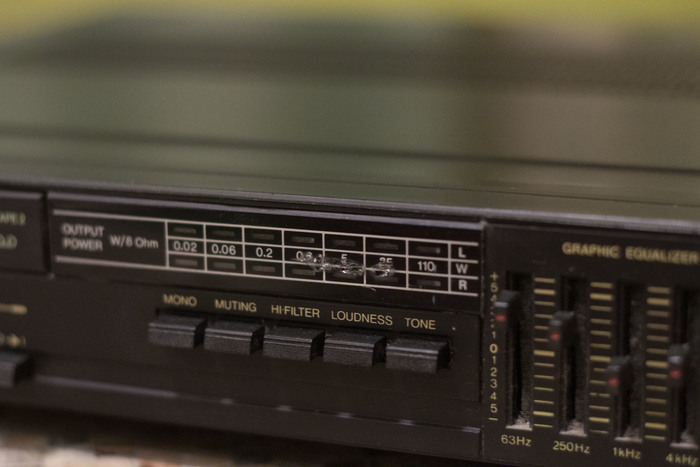

Единственная серьёзная претензия по корпусу это, наверное, оплавленное стёклышко индикатора выходной мощности. В целом, это не было бы проблемой, но достать такое же от экспортного экземпляра не представляется возможным. Не знаю кто и как смог повредить так варварски панель, но видны следы того что оплавленный пластик пытались срезать. Прошлый владелец сказал что для него самого загадка откуда взялся этот дефект и раньше он его не видел. Ну что же, придётся поверить на слово.

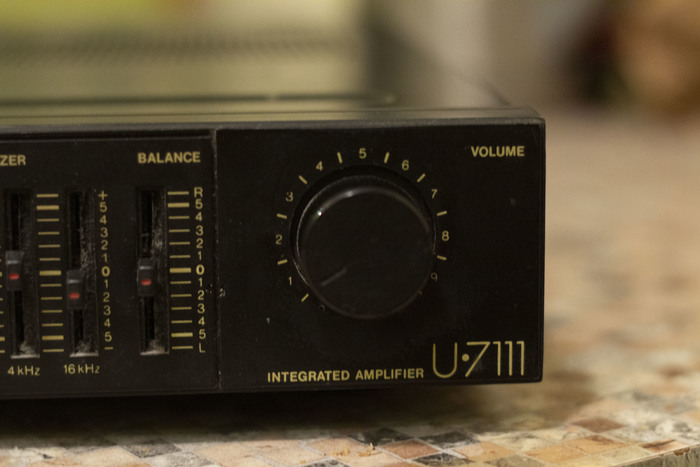

Текст вокруг регулятора громкости тоже чутка подстёрся, но не критично, особенно учитывая что передняя панель сделана из чёрного пластика и при истирании краски не так сильно бросается в глаза как на серебристом варианте этого усилителя. На фото, кстати, пока аппарат до каких-либо работ.

По техническому состоянию заявлялся как полностью рабочий, бабушка по вечерам молебны слушала исключительно в наушниках. Но, честно говоря, мне было не сильно важно насколько он исправен, я брал его только из-за самого факта его существования. Итак, вскрывшиеся проблемы:

- Отвал правого канала при подключении эквалайзера
- Неисправность одного столбца индикатора выходной мощности

- Трещащие регуляторы

- Плохо прожимающаяся кнопка TONE

- Не горящий индикатор входа TAPE 1 селектора

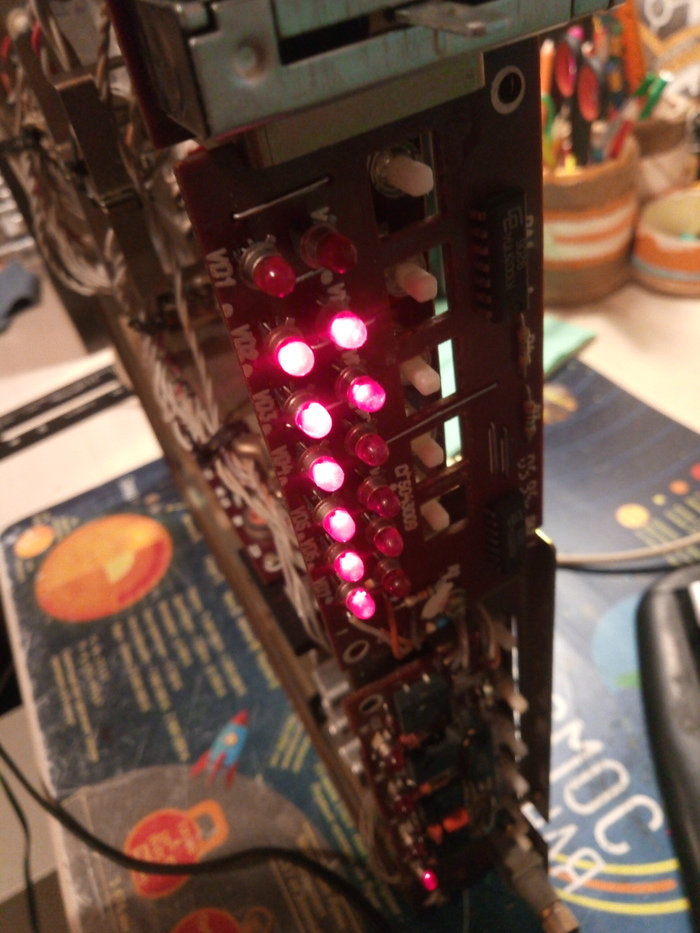

Оказалось что вместо прямоугольных светодиодов здесь стоят древние АЛ310А, при том и в индикации селектора, и в индикаторе выходной мощности. И то ли в 1995 году урожай светодиодов был не очень, то ли они сами по себе были не надёжные, в общем, поломка индикаторов заключалась исключительно в оборванных светодиодах. После их замены всё заработало как надо.

Регуляторы почистил и смазал веретёнкой, треск ушёл. Заодно плеснул маслица в кнопку TONE. которая подключает эквалайзер, помогло.
В неисправности правого канала эквалайзера оказался виноват мёртвый электролитический конденсатор на что-то вроде 10мкф, после его замены всё ожило. Впрочем, в аппарате 90х годов я бы менял все конденсаторы чисто ради перестраховки. Да я собственно так и сделал.

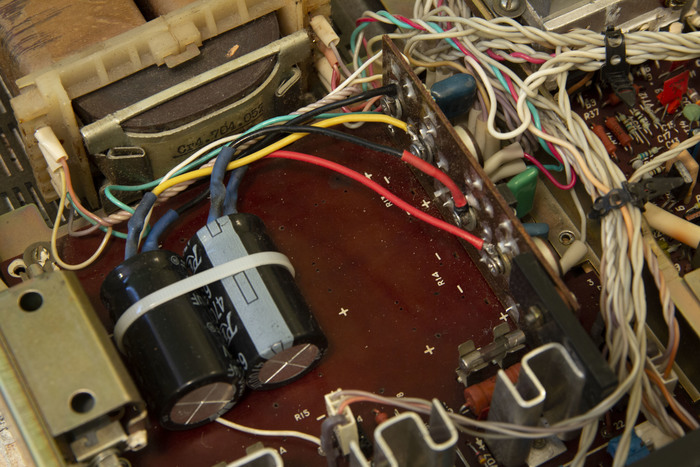

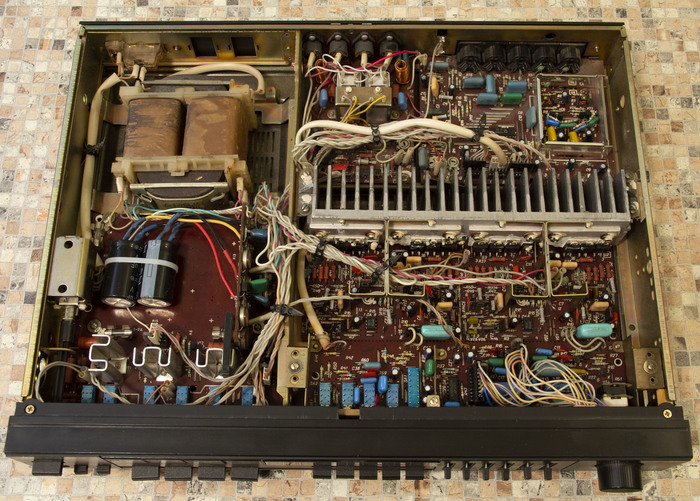

По питанию пришлось делать так, ибо в экспортном варианте почему-то решили не использовать обойму и конденсаторы под винты, а воткнули аксиальные на плату. Аксиальных не нашлось, пришлось выходить из положения. Хотя, в интернете так люди уже делали. Пока полёт нормальный, надеюсь винтовые соединения не расслабятся. (На вертикальную плату прикручивались конденсаторы под винт)

Кстати, внутри фонокорректора вместо резисторно-конденсаторной сборки стояли отдельные резисторы и отдельные конденсаторы. В целом ничего такого, просто интересно.

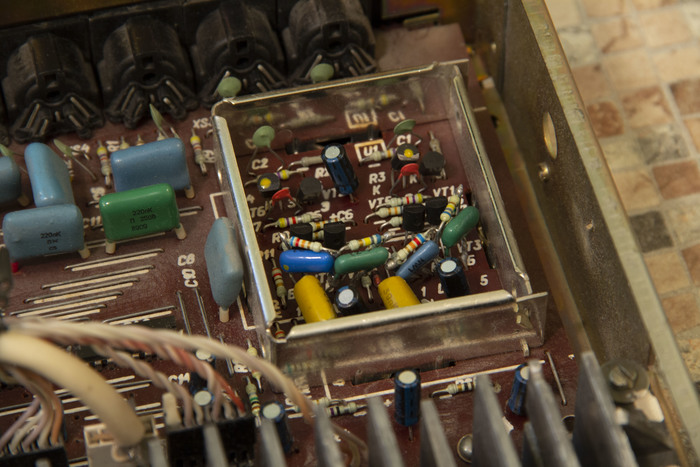

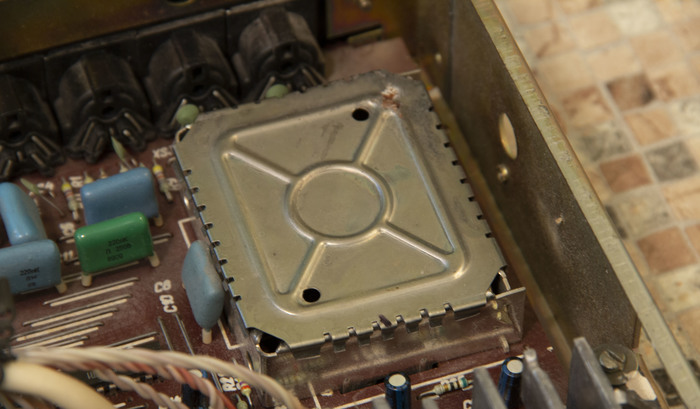

Вот так выглядит экран фонокора, такое ощущение что его спёрли прямиком с какого-то тюнера.

По внешке аппарат был помыт, но так как его серебристая версия не славится хорошей краской, я и этот отмывал крайне аккуратно. Впрочем, то ли к 95 году нашли запасы нормальной краски, то ли на экспорт изначально лучше делали, но водой с мылом у меня ничего не смылось. (Я не беру ответственность за ваши повреждённые панели, всё на свой страх и риск, качество окраски может плавать)

Крышку я хотел перекрасить только в месте где вскрылся метал, но пришлось положить слой по всей поверхности чтобы неравномерность не так бросалась в глаза. Конечно, при ближайшем рассмотрении видно что там было пятно, но так куда как лучше чем было.

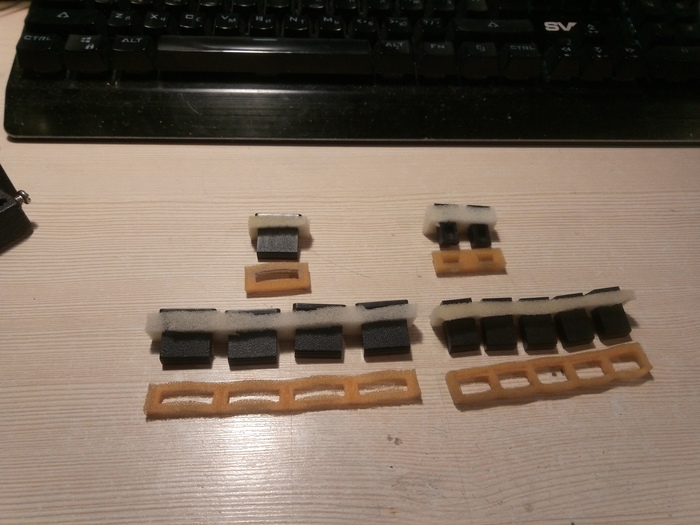

Клавиши тоже оттёр и изготовил замену для поролоновых прокладок под клавиши. Родные хотя ещё и не превратились в неприглядную массу, уже изрядно потеряли в упругости и деформировались.

Кстати, так я храню фурнитуру пока работаю над самим аппаратом, а как это делаете вы?

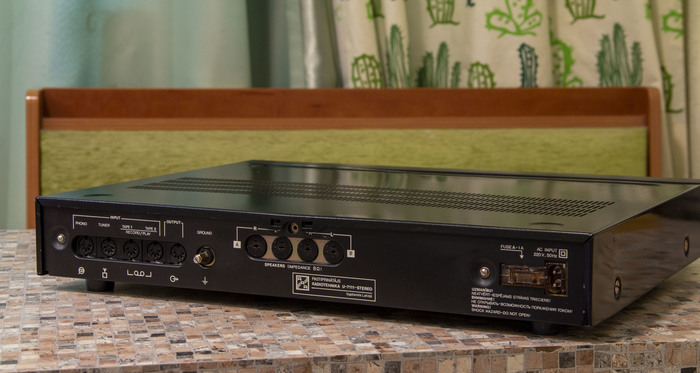

А вот так аппарат выглядит сзади.

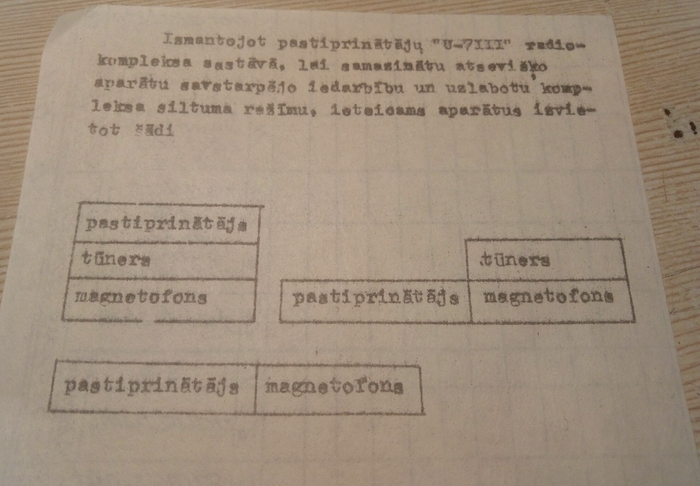

Кстати, в паспорт усилителя был вложен такой листик на латышском языке.

Используйте усилитель U-7III с соответствующим комплектом радио аппаратуры чтобы снизить влияние каждого компонента и улучшить тепловой режим всего комплекса, для этого расставляйте аппаратуру как описано:

Спасибо что прочитали, задавайте ваши ответы и пишите ваши комментарии! Сегодня без демонстрации работы, особенно нечего демонстрировать на видео, это надо слушать.

Приветствую читатель!,
В связи с большой загруженностью, не имел возможности выкладывать посты, исправляюсь)

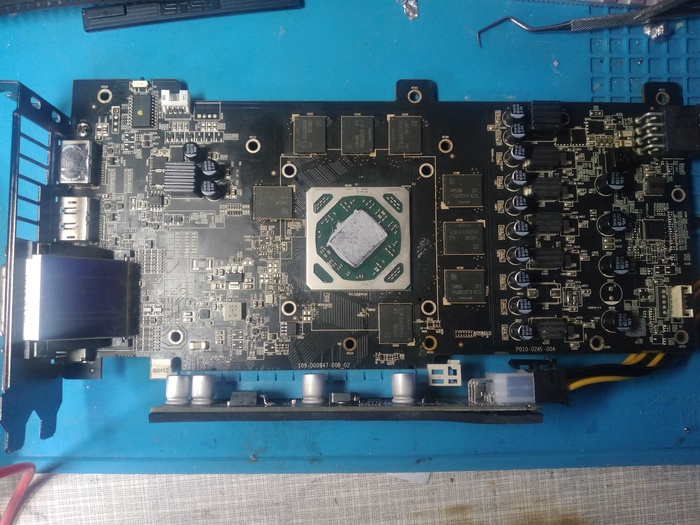

И так, на ремонте многострадальная RX480, её пытались воскресить перед тем, как она попала ко мне в руки, эти попытки ни к чему не привели, отсоединив охлаждение, приступаю к визуальному осмотру и сразу бросается в глаза недопаяный гпу, два угла висит в воздухе, а два угла прижаты к плате...
Исправляем)

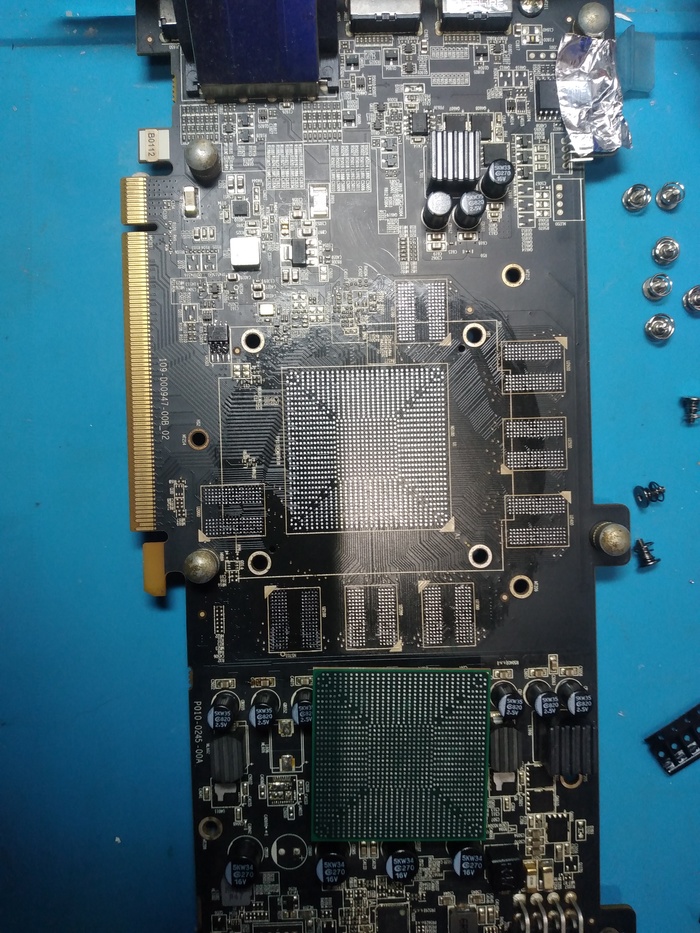

Сразу же снял и память, так как в планах был апгрейд по памяти,
Всё реболлим и запаиваем на место, но на этом, как вы понимаете, ремонт не заканчивается)
Теперь самое интересное: потребление с лбп, всего 200мА, отсутствуют питания: mvdd, vddc

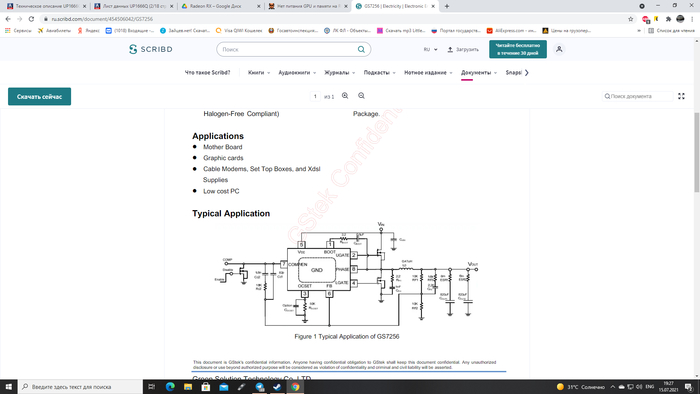

Выяснив, что на данной карте, сначала запускается mvdd, с него и начнём, шим-котроллер здесь установлен gs7256, начинаю делать замеры на выводах микросхемы: на 6-м выводе 0,019v.,должно быть 0,6v., а на 7-м 0,556v.- это меньше половины от нормы.
Сразу скажу, что долго я не мог понять, в чём причина, томить не буду)
Значит так: резистор на 3-м выводе, по схеме должен иметь номинал 50 Ком, по факту, там оказалось 5,4 Ком, заменив резистор нужного наминала, питание запустилось.

Следующий стопор-это отсутствующее питание vddc, все условия для запуска шим-контроллера IR35217 соблюдены, а питания нет...
Меняем!, но как мы знаем, данные микросхемы имеют собственную прошивку и просто так, заменить на новую не выйдет, есть два выхода:
Либо аналогичный донор, с идентичной системой питания, либо прошивка новой микросхемы, естественно ни одного, ни другого у меня нет)
Учитывая то, что даташит на IR35217 я не нашёл, а в схеме от Asus Vega64, распиновка указанна не верно...
Методом экспериментов я выяснил, что IR35217 и IR3567B имеют идентичную распиновку и мне пришла в голову идея, поставить шим от шестифазной MSI RX480, на нашей же карте, мы имеем 5 фаз, построенных  на мосфетах IR C S4458

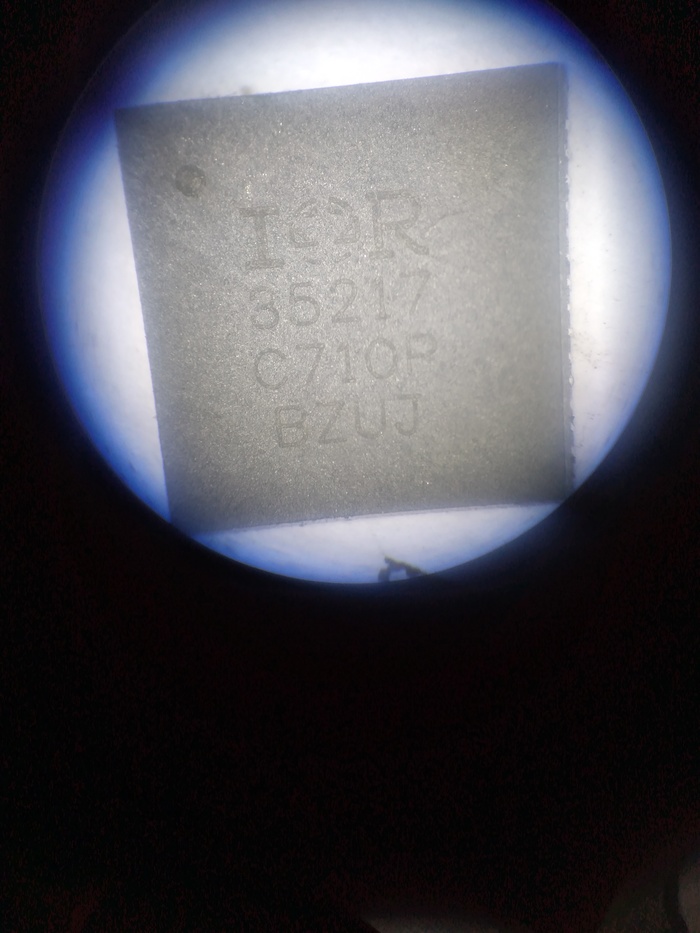

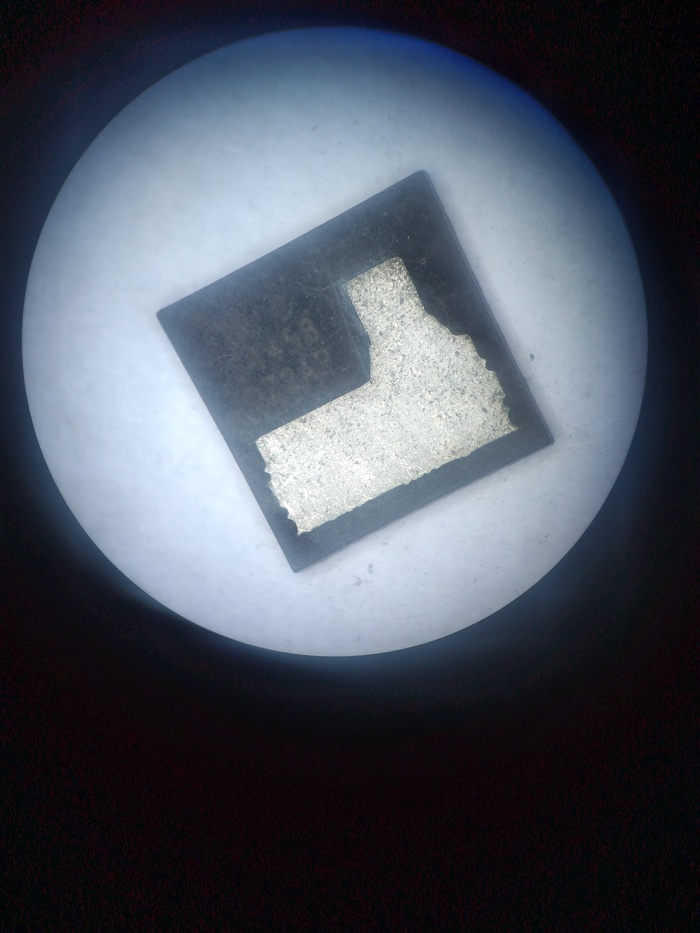

А и вот сдохшая шимка, на вид как новая)

Наша IR3567B в деле, карта подключена к лбп, работают четыре фазы, пятая будет запускаться в Windows

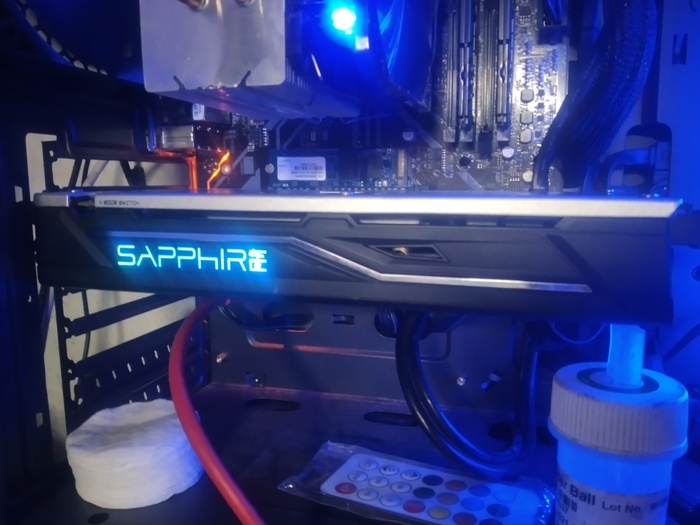

По итогу, карта дала картинку, драйвер успешно установлен

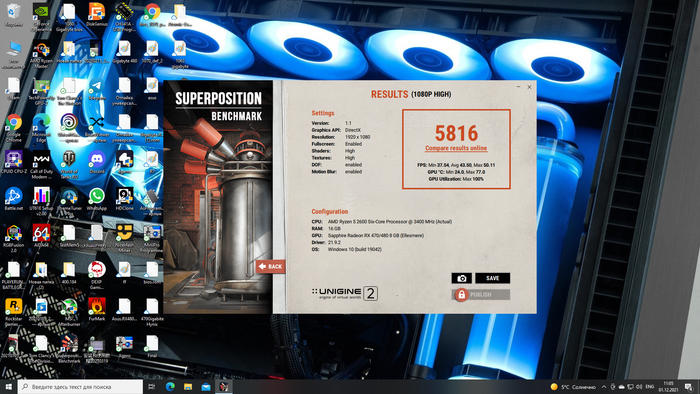

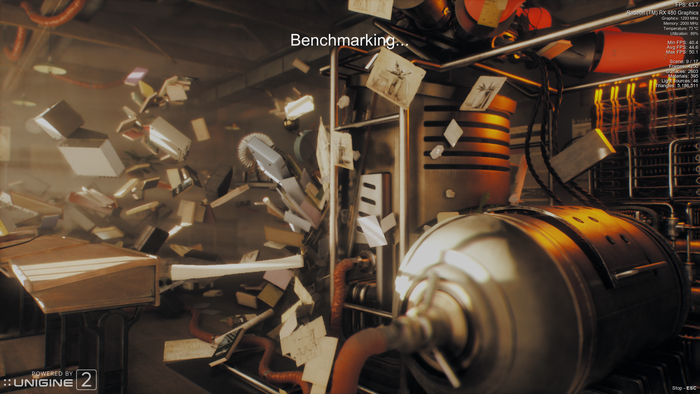

Игры и тесты, без проблем)

Эта карта не клиентская, по этому её ремонт затянулся, так как я завален клиентскими ремонтами, к этой карточке, возвращался в свободное время(которого нет), однако я всё таки смог довести его, до логического завершения.
Всем спасибо за внимание, надеюсь для кого то, данная информация будет полезной)

Я в ВК:https://vk.com/id345960171

Пришёл в работу Кумир 91 года. С симптомом: фон в одном канале.

Перемычка вместо заглушки

Хозяин сам заменил конденсаторы по питанию "новыми", с хранения, с 5 приёмкой, тоже 90го года. Они хорошие, так же, как и старые:

Шум остался. И усилитель к нам приехал.
Меняем оставшиеся конденсаторы на новые)

Вот, кстати, список, если кому нужен. Ценники там примерные

Вот и посылочка с красного магазина)))

После замены фон пропал. Но нет одного канала на ЗС. И светодиоды не горят при перегрузке. При приёмке мы вход ЗС не проверяли. Настраиваем индикацию перегрузки с помощью подстроечных резисторов, также напряжения 0 проверяем и ток покоя. Они в норме.
На плате фонокорректора сдох операционник К553УД1В. На входе есть синус, на выходе - нет.
В красном магазине под заказ. Идём в маленький магазинчик местный. Там продавец говорит, что есть оригинальные, рижские, с хранения. По 20₽. Вообще, по его словам, что А, что В, всё одно и то же)))

Заценили маркировку относительно 1 ноги?)))
Это вам не новодел...
Главное, что работает. Сам усилитель заиграл. Выдал 35 Вт без искажений и скоро папа за ним придёт)

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram

Забыл совсем, заглушечку-то сделали)))
