Всем привет, кто читает этот пост! Сегодня старик Acer 5742g с платой la-5893p, хотя в моем регионе он ещё ого-го, считается хорошим ноутбуком, с банальной казалось бы неисправностью, при шевелении экрана пропадает изо. Естественно первым делом проверена матрица и шлейф тестером, проблем никаких не обнаружено. Я все же решил поменять шлейф ( это была моя ошибкам, о чем дальше повествование ). Шлейфа в наличии не оказалось и пришлось ждать некоторое время когда он придет, и когда он пришел и был установлен, какого было мое удивление и разочарование, когда проблема не ушла. Далее разозлившись и вооружившись тяжёлой артиллерией в роли осциллографа.

Я начал щупать lvds линию.

И какого было мое удивление, когда при нажатии в любую часть платы изображение и сигнал пропадали.

Выясняем что lvds растет с хаба hm55 и бежим на чудо паялку его снимать и смотреть что же там.

Снимаем

И что же мы видим, оторванные пятаки с краю чипа.

Но все они пустышки. Посмотрев в схему и вызвонив, понимаем, что lvds находится как раз с этого края чипа. Значит скорее всего шары были, так сказать, "надорваны", и контакт был плохой.

Клиент сказал делать бюджетно. Значит этот чип реболлим и сажаем на свое законное место.

Далее собираем стенд для проверки. Снова делаем замеры и всяко разно шевелим плату, но сигнал как и изо не пропадают.

Полностью собираем ноутбук и проверяем уже полностью.

И вот не заводским отверстиям можно было догадаться, что ноутбуку неплохо так прилетело от своего владельца

Ну а ноутбук снова полностью работает, а я с вами прощаюсь, до скорых встреч в новых постах!

П.с. ну и полный ремонт можно посмотреть на моем канале в Ютубе.
https://youtu.be/unhdA-r7nc0
Переходите подписывайтесь, ставьте лайки, дизлайки и пишите комментарии. Всем спасибо!

Добрый.
Как многим известно, iphone серии xs часто страдают выходом полифонического динамика из строя.
У кого то он совсем потухает, а у кого то наоборот начинает играть с хрипами и завышенными частотами, как последний выживший на второй день свадьбы xD
В большинстве случаев это решается банально - заменой на другой

Что я и сделал. Ситуация так и осталась хрипеть, поэтому по цепочке следующее - установка другого нижнего шлейфа, который так же не заработал. Хотя в соседнем сервисе сказали его заменить и всё будет хорошо.
Исключив модульный ремонт, самое время обратиться к схемотехнике платы:

Как видно, за нижний динамик отвечает один из аудиокодеков.
Всего на плате их 4: основной, драйвер вибрации, кодеки нижнего и верхнего динамика.
Сложность для многих мастеров является в том, что этот кодек находится в недоступном для поверхностного ремонта месте - на обратной стороне двухэтажной платы и что бы его заменить, нужно сначала взять в руки плату

И ёбнyть её об стол)
И уложить на нижний подогрев

Искомое находится в красном квадрате, а вот фотокарточка поближе

Рядом, ну как рядом, вплотную запаян процессор под компаундом и что бы лишний раз не сделать глупость с перегревом платы, я его сначала сверлю маникюрным станком, а потом скалываю паяльником

Получается вполне неплохо. И плата не страдает)

Рабочую микросхему возьму с павшего донора - iphone XR. Все микросхемы на плате совместимы между собой за исключением wifi модуля.

А дальше банально - ошаривание свинецсодержащим припоем и запайка

Чисто и красиво

Далее я хотел схитрить и сначала не спаивать платы между собой, а сколхозить такую конструкцию

Но проверить звук мне так и не удалось. В таком режиме не работает тачскрин, а звук подключения зарядки почему то не работал.
Пришлось ошаривать раму и спаивать половинки

А далее проверка всех затрагиваемых функций.

Звук появился, чес слово. Вот в инсте видео этого ремонта.
Собираю, делаю проклейку и запечатываю гарантийный стикер от несанкционированного взлома во время гарантии

Всё готово. 7 тысяч извольте)

Задать вопрос по звуковым проблемам в вашем устройстве можно мне на почту, найти которую можно по нику в яндексе, а также поговорить в инсте, где на все вопросы отвечает моя жена)
Там же есть много видеофайлов, которые тут показывать я не хочу.

Увидимся))

Всем привет. Давно не было постов из за того что работы много и чаще всего фото некогда делать.

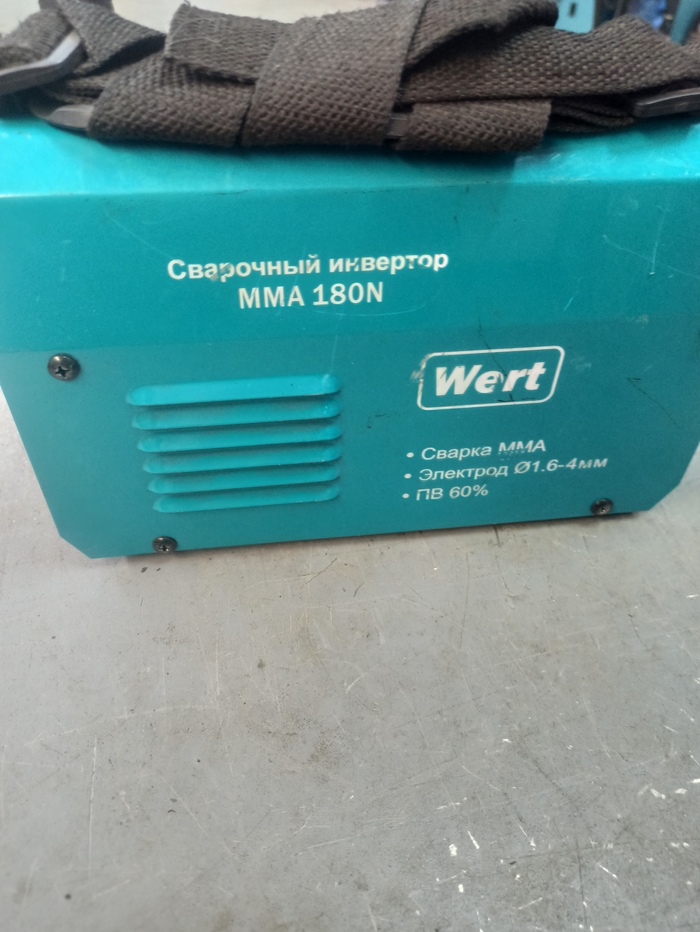

Ну а сегодня у нас ручник который стоит 4 тысячи.

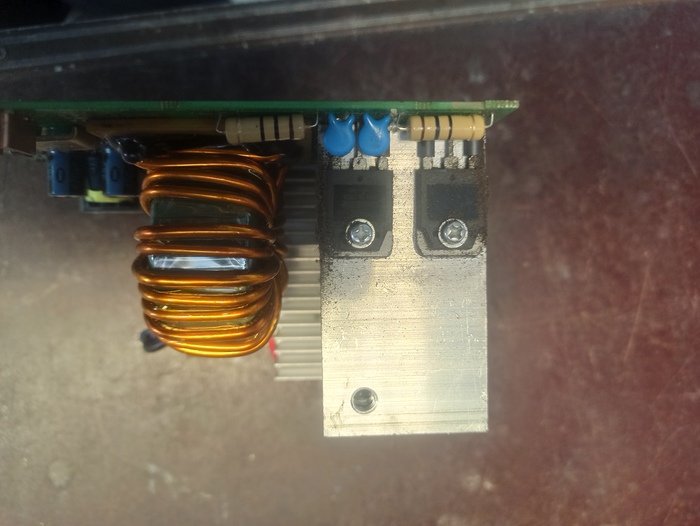

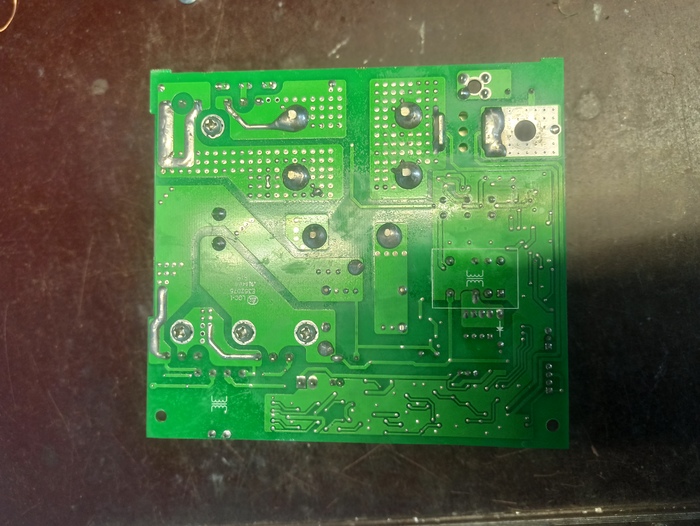

Ну а проблема у него стандартная это сгорела силовая часть. Разбираем аппарат и снимаем плату.

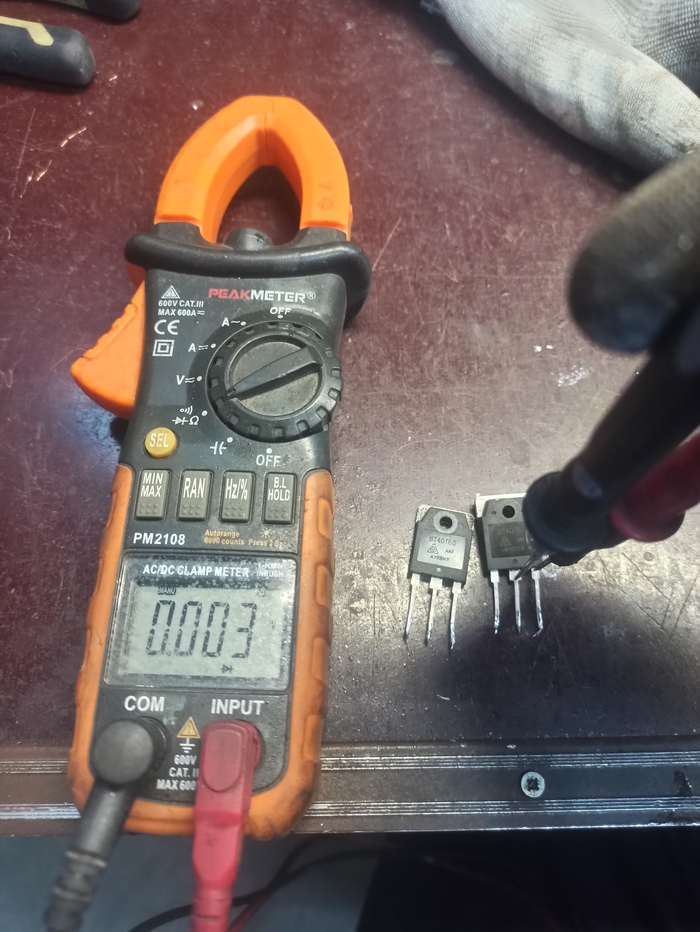

Вот наши головешки

Процесс замены тут несложен, обвязка осталась целой, заменить нужно было только транзисторы. Транзисторы сгорели из за того что люди действительно думают что за эту цену они купят аппарат на 180 ампер и жарят на нём несколько минут на электроде 4 на максимальном токе.

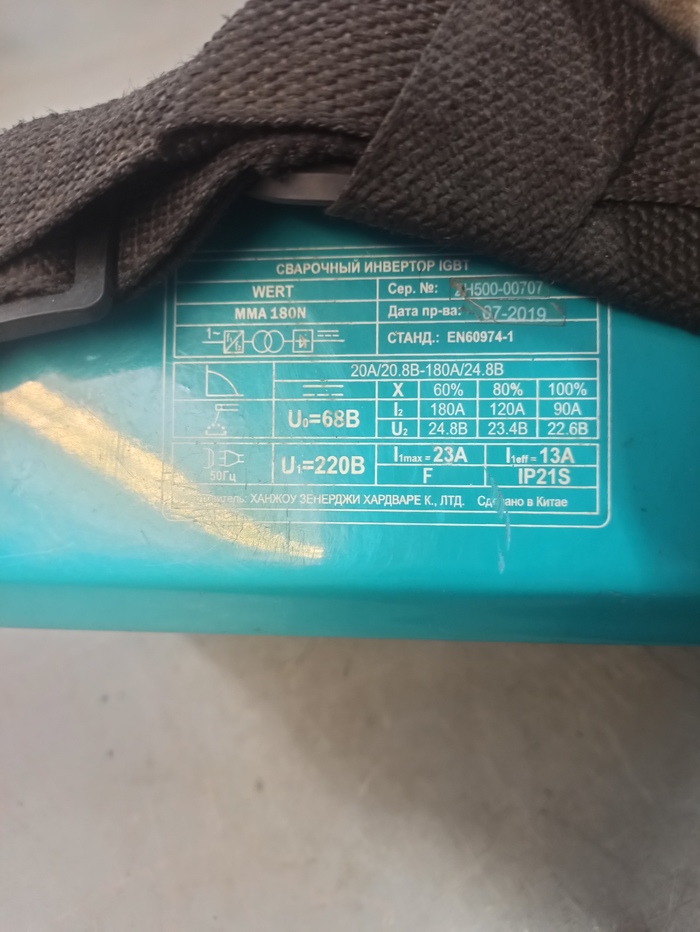

Ну а по факту там вот что
электрод 3 и 4 ток максимальный одинаковый

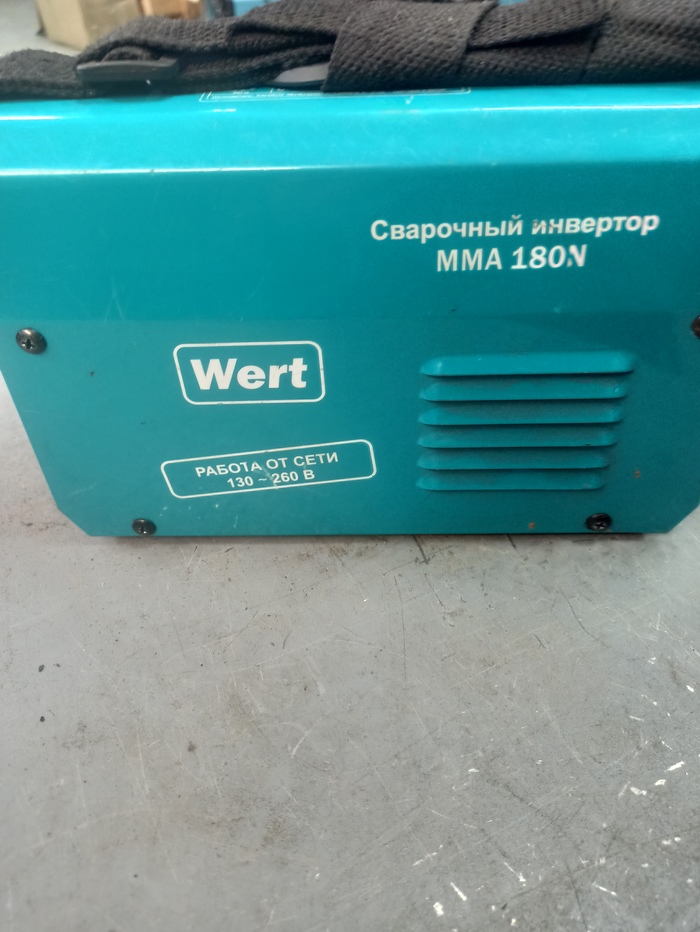

Так же заявлено что он работает от 130 вольт. По факту минимальное напряжение при котором он работает это 160 вольт и ток на этом напряжении максимальный 100 ампер.
Короче говоря в наших реалиях использования для обычного человека это одноразовый аппарат.

Заранее предупрежу что это не реклама. Мы совместно с сервисными инженерами компании Grovers сделали приложение со схемами и инструкциями по ремонту оборудования их продукции. Так что если у кого нибудь такое оборудование попадет в ремонт то надеюсь информация которая есть в приложении поможет вам в ремонте
Можете скачать его в Play Market
https://play.google.com/store/apps/details?id=com.grovers_re...

Спасибо всем за внимание.

Всех приветствую)
Перестал включаться Asus x301a.
Без лишних слов сразу к делу.
Вытаскиваем плату:

Делаем замеры сопротивлений на основных линиях питаний, и видим заниженное сопротивление по линии питания дежурных 3В:

На этой линии много потребителей которые могут выйти из строя, но чаще всего дохнет хаб.
Что бы подтвердить или опровергнуть свои догадки, делаем замер сопротивлений или падение напряжения на data линиях USB:

Всё плохо.
Догадка подтвердилась, будем менять хаб.

Тут установлен SJTNV или HM70.
Для тех кто не в курсе: данный хаб поддерживает стабильную работу только процессор pentium и celeron.

Core i3/i5/i7 работать будут, но только 30 минут, затем ноут будет просто отключаться. Так задумано с завода.

Данный хаб можно без проблем заменить на SLJ8E или HM76, что даст возможность работать с процессорами Core i* без отключений.

Так и будем делать.

Заказываем 76-й хаб, реболлим на свинец и снимаем старый:

И припаиваем 76-й:

После замены хаба, обязательно нужно прошить биос с чистым МЕ- регионом.
Готовим прошивку и проверяем, что МЕ-регион чистый:

Число 01 говорит о том, что МЕ-регион в прошивке чистый.

Затем проверяем ноут:

Есть включение!)

Затем проверяем в системе, что он не выключается,работают все юсб порты и так далее.

На этом ремонт окончен.
