Приобрел, значится, у деда с авито такую вот штуковину... Понимающие мяхалычи чревовещают, что прибор редкий и чуть ли не экспериментальной партии.

С1-30 осциллограф однолучевой низкочастотный предназначен для исследования электрических процессов в диапазоне частот от постоянного тока до 1 МГц путем визуального наблюдения и фотографирования, измерения их временных и амплитудных значений.

Частота периодических колебаний - от 0,1 Гц до 1 МГц.

Амплитуда сигналов - от 4 мВ до 250 В.

Временные интервалы - от 2 мкс до 10 с.

Потребляемая мощность - не превышает 520 В∙А.

Габаритные размеры - 528×315×528 мм.

Масса - не более 36 кг.

Снял корпус с осциллографа.. Говно конечно чистить сидеть пришлось пару дней. Лампа 6Э7П под замену, 6Ж1П в усилителе - тоже. Транс зачистить сверху и покрасить/залачить. Сетевой предохранитель был выломан и вокруг него что-то напаяно, заменил. А так вроде и не копались в нем особо. После вышеперечисленных манипуляций, агрегат начал подавать признаки жизни..

Пришлось еще залезть в оба усилителя, в основном по части механики - крутилки были сорваны, и пластиковые насадки на них рассыпались в руках, что довольно успешно удалось решить с помощью дихлорэтана.

Вот и первая картинка:

Также подобрал в бленду какой-то завалявшийся круглый кусочек оргстекла, для защиты ЭЛТ. И заткнул дырку напротив лампочки индикации сети подходящей по размеру и цвету кнопкой от стационарного телефона, ибо оригинальная заглушка отсутствовала.

В конце концов, удалось вырастить на экране вполне себе грибы:

Читателю привет

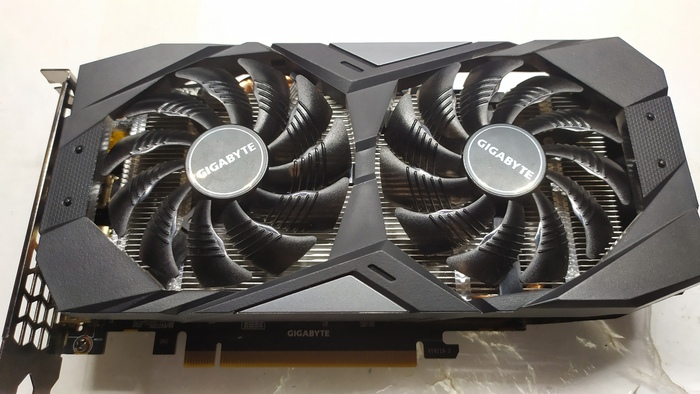

Не раз в комментах видел просьбы написать про неудачный ремонт карточки - прошу

Жалобы на карточку: не играет, вылетает, бывали артефакты.

Владелец начитался этих интернетов всяких про отвал, вот диагностику сам и сделал - хочу реболл чипа, ведь память уже паяли и не помгло.

Поищу неисправность, ну или хоть какие-то проблемы в работе, которых быть не должно

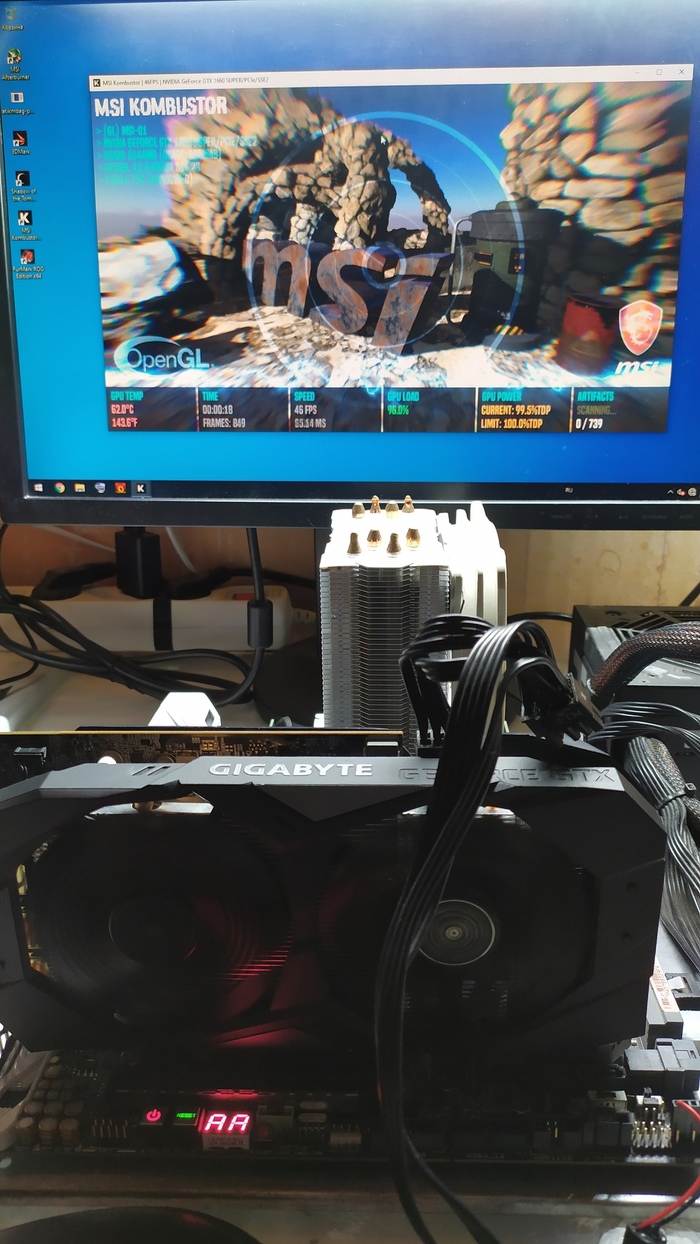

Сканер от MSI говорит есть артефакты, которые он насканировал, хотя кино чистое, ну ладно

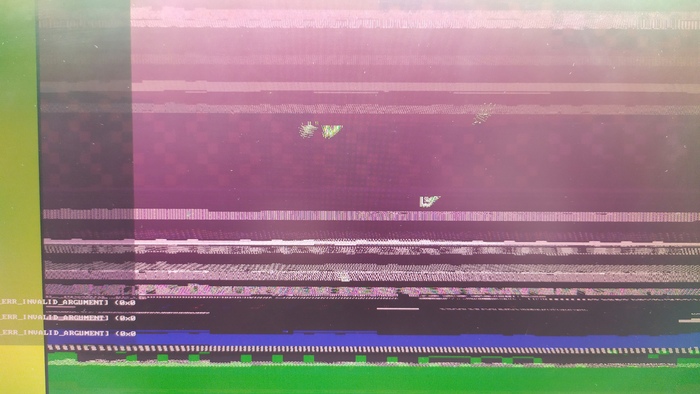

Одни из артефактов вот такие

Были и другие конечно, но суть понятна

В процессе теста видеочипа вылезли мелкие артефакты в видео фигурок, которых не должно быть

По итогу теста видеочип оказался неисправен естественно

Ладно, разберу карту для осмотра паяной памяти

Эта банка меняна уже

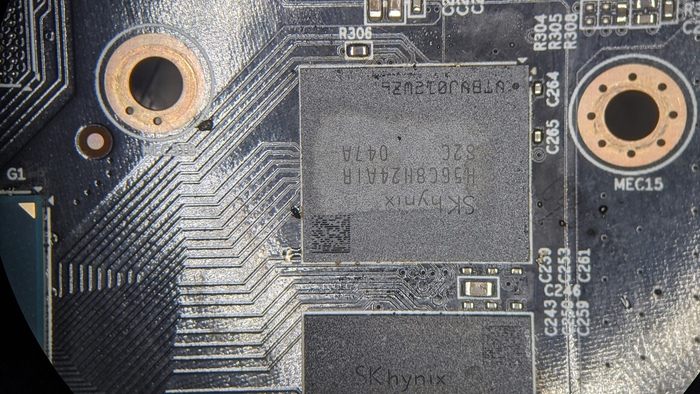

Эта и ниже реболлилась точно

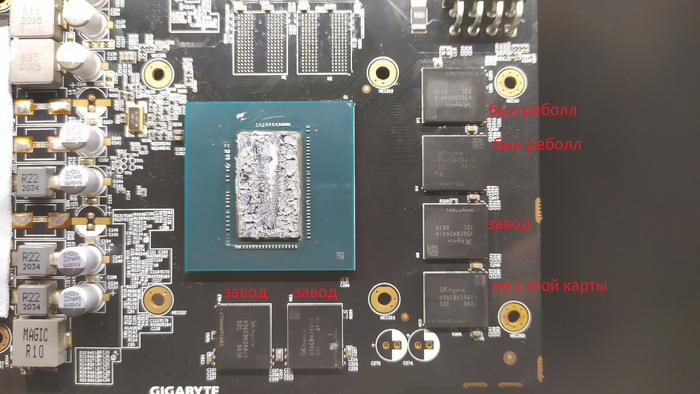

Итог осмотра вот такой

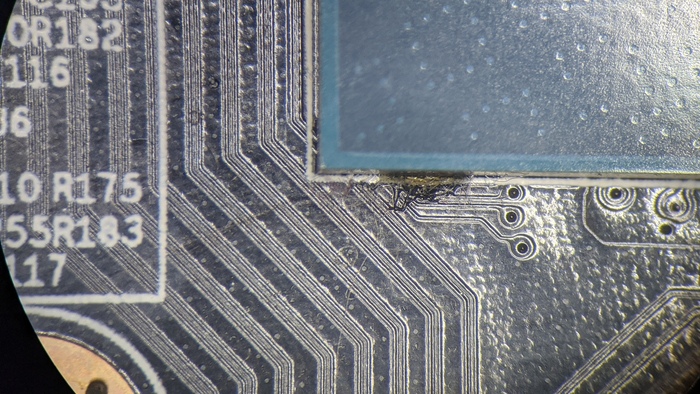

Смотрю дальше и вижу флюс вокруг видеочипа - понятно, гретый

Может показалось?

Не, точно есть флюс

После осмотра и диагностики сообщил владельцу всё описанное - нет, надо реболл

Понятно, спорить бестолку, хочет - пожалуйста

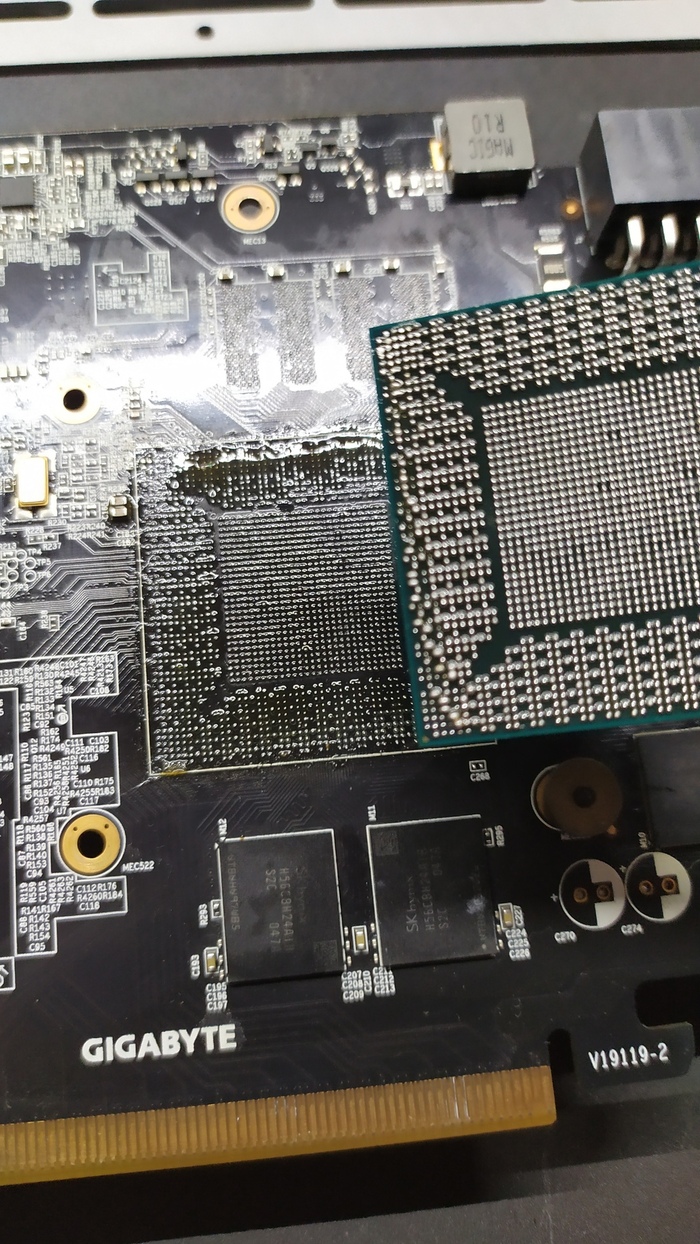

Снимаю видеочип, под которым всё же есть флюс, точно не показалось при осмотре

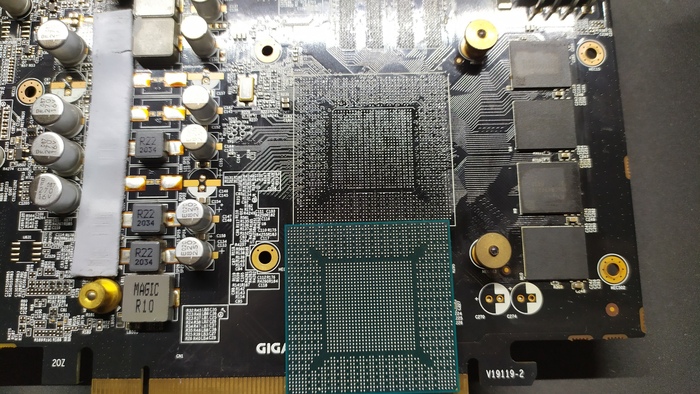

Мою плату и реболлю частично живой чип

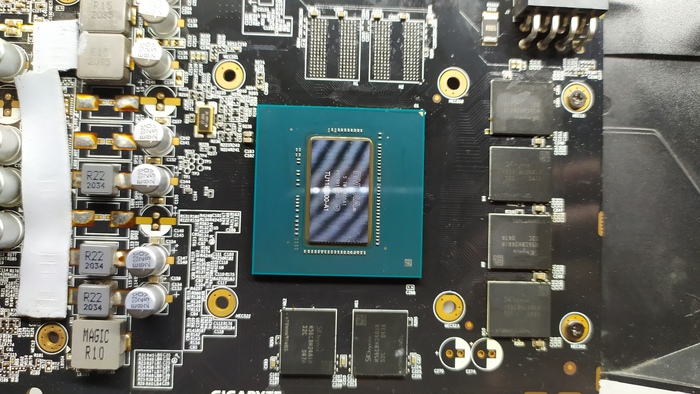

Возвращаю обратно

А вдруг реально поможет, мало ли из-за флюса глюки такие

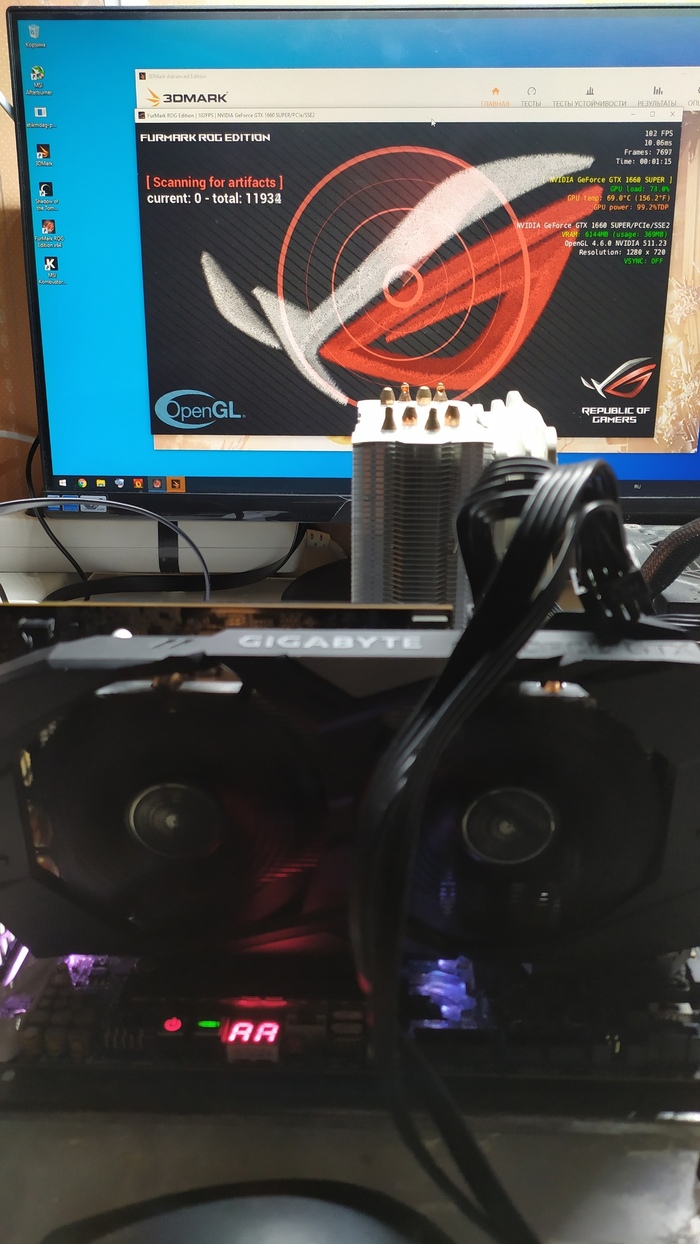

Тестирую "ремонт" и получаю артефакты в сканере, если ему верить конечно

В итоге реболл не помог, артефакты остались

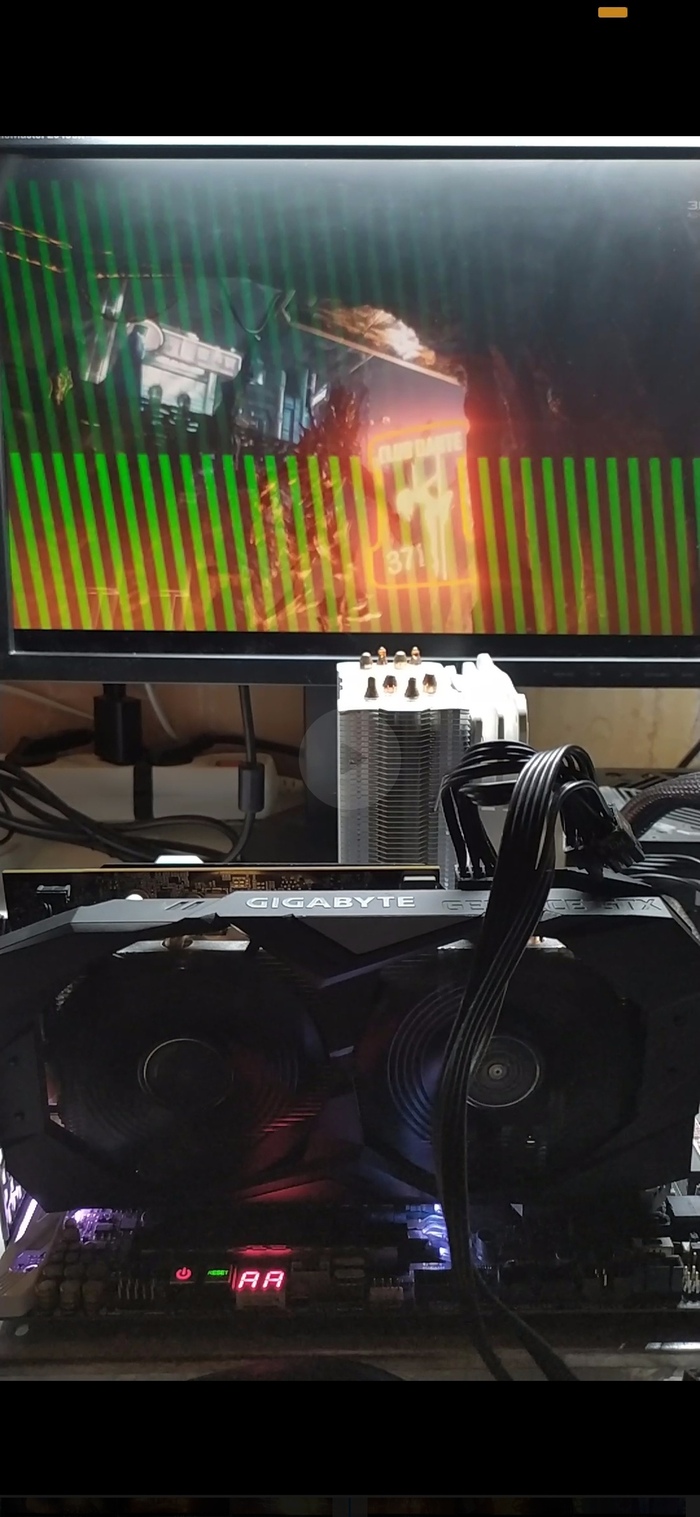

Скриншот с видео точнее, само видео не нашлось

На этом "ремонт" с диагностикой и желанием владельца завершён, менять видеочип уже не выгодно по цене просто

Я ВКонтакте для связи

Для ЛЛ - днн нспрвнст рспрстрнтс тлк н rtx 3060ti, дрг вдкрт мжн брт бз прблм.

Итак, пришла ещё одна партия rtx 3060ti, правда в этот раз уже от палита

Эти карты особенны тем, что были и остаются одними из самых дешевых решений на рынке.

Оно и понятно, крайне скудный охлад, урезанная реф плата, но хотя бы 2 вентилятора)

Давайте взглянем на дату производства карт, у палит это выглядит следующим образом:

S/N: B2220046999

22 год, 2ой месяц.

Брак у данной видеопамяти до сих пор есть, колорфул стала её ставить на gtx 1660, кстати говоря, мне попалось всего 2 таких экземпляра видеокарт.

С ремонтом этих карт всё обычно и стандартно, ничего интересного. Меняем всю видеопамять на новый самсунг, меняем все термопрокладки и тестируем.

Теперь давайте разбираться, почему же такое происходит, ведь есть точно такие же palit dual, но с памятью самсунг, которые не подверженны браку.

Ну а причина, конечно же, в видеопамяти hynix h56g32cs4d x005.

На фото чип видеопамяти h56g32cs4d x005 с этой видеокарты.

Нас интересует градиент чипа памяти, он переходит от зеленого сверху до коричневого снизу, такое происходит из-за длительного перегрева. Но эта карта не могла проработать много - дата выпуска февраль 2022.

Что же стало причиной такого выхода из строя ?

А ответов тут сразу несколько:

1) Майнерам очень нравилась память hynix, поскольку она гналась до феноменальных значений (+3000 в линуксе, +1500 в виндоусе), что давало немалый прирост в майнинге.

Если рассчитывать в маркетинговой частоте, то с завода все видеокарты rtx 3060 ti имеют 1750 Мгц, но данная память (x005) с завода сертифицирована на частоту 2000Мгц (+1000 по винде).

Именно таким образом я и предлагал проверить пикабушникам с предыдущего поста, та ли это самая бракованная память хайникс.

2) Видеопамять хайникс крайне горячая, а большинство охлаждений на rtx 3060ti имеют крайне посредственный радиатор и термопрокладки (у гигабайта это 1.8вт\мк, у палита 3вт\мк) и, как следствие, плохое охлаждение видеопамяти.

3) Некоторые модели видеокарт выставляют крайне неадекватный вольтаж данной видеопамяти, вследствии чего она нагревается ещё больше (но это и дополнительно увеличивает её разгонный потенциал).

Какой вывод из всей этой ситуации?

Не покупать видеокарты rtx 3060 ti с видеопамятью hynix, ибо есть риск нарваться на брак, если нет варианта проверить видеокарту до покупки (берёте с магазина ещё по какой-то причине), то присмотритесь к rtx 3070. Данная неисправность актуальна ТОЛЬКО для rtx 3060ti на текущий момент.

По любым вопросам компьютерного железа можно обращаться сюда (тут сидят мастера по видеокартам и люди, которые занимаются сборками, ну и будет розыгрыш 3070 к концу декабря) или мне в личку @Bisenen тг.

На короткие вопросы готов ответить в комментариях.

Долгой жизни вашим видеокартам:)

Всех приветствую)

Приносили как-то мне такую плату на ремонт.
Как обычно - не включается.

Пыльная жуть конечно.

Начинаем сразу с визуального осмотра и замеров сопротивлений по основным цепям питаний.

С питаниями проблем нет, но нашлось это:
Царапины возле мультиконтроллера:

Локальные залития и как следствие гнилые элементы:

А так же куча мусора и ворсинок в сокете:

Сперва помоем плату и высушим:

Так уже приятнее работать:

Далее пропаиваем/меняем гнилые элементы.
Внимание следует уделить области возле батарейки:

Осмотрев внимательно под микроскопом, стало понятно что менять нужно 3 резистора:

Диод каким-то чудом не пострадал.
После работ выглядит так:

Затем включаем и если все Гуд - тестируем и отдаем клиенту:

На этом всё.
