Привет!
Все никак не соберусь с силами написать пост про печать бутылками, но он обязательнео будет.
Вот распечатал литофан из 5 литровых бутылок воды "Пятерочка красная цена"
Знаменитая и несравненная Грета Тумберг.
P.S отправил ей катринку в инсту, скрин под капотом.
Привет всем! На нормальное видео меня явно нехватит, поэтому набросал нарезку из фрагментов и немного текста.
Для желающих поставить плюсик на ютубе вот ссылка )
Больше трех лет у меня в пользовании самодельная дельта, и настал момент когда она стала просто печатать, не требуя никаких доработок. Одновременно я начал ощущать некий зуд, требующий новых проблем и новых побед :)
Я понял, что хочу закрытый принтер, с потенциально активной закрытой термокамерой и возможностью печатать на более высоких температурах, нежели привычные "бытовые". При этом бюджет был не просто ограничен, а крайне ограничен. В итоге зашел проект Fribot MAX PRO от 3dmaniack. Нашелся и чат, в котором очень помогают: https://t.me/fribot3d
Особенности: корпус из алюкобонда (композит), вентилируемые тоннели моторов, четыре линейных вала 12мм на стол, привод стола на ремнях (полиспаст и ременной редуктор). Достаточно грамотная компоновка, достаточно места для всего. Подвал закрыт, один 120мм вентилятор в нижней крышке обеспечивает охлаждение всех компонентов, включая моторы. Кинематика CoreXY (возможен H-Bot).
Из того, что привнес в проект я:
- добавил по одному листу композита в портал и дно для повышения жесткости

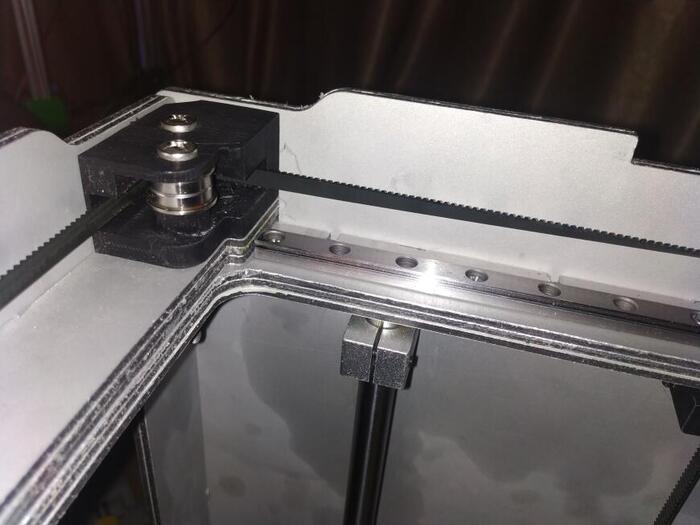

- разработал 3д-модели для установки роликов ремня XY с креплением оси (болт М5) с двух сторон и креплением конструкции к передней и боковым стенкам
- подобными моделями исключил изгибание осей верхних роликов ремней стола, прикрепив корпус роликов к порталу на винты рельс
- подобной же моделькой усилил крепеж мотора стола, во избежание подвижек от нагрузки
- простая водянка по методике SergeyR7 некоторыми дополнениями.
- "короткий" директ из фидера sailfin и вышеописанной водянки, максимально легкая каретка.
Начну с водянки.

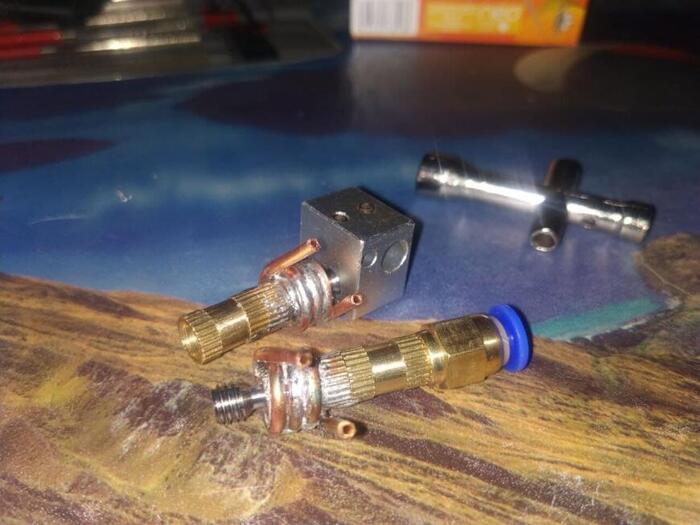

Гаек М7 на али нет в принципе, поэтому горло - титан TC4 (от V5) с резьбами М6/М6. Гайки латунные, длина 12мм, но стачивать пришлось, поэтому думаю надо брать 10мм. Паял сплавом розе, потом слегка разбавил обычным припоем. Температур там нет, поэтому не парился.
Спираль наматывается на кондукторе от первоначального автора идеи:
Концы трубки слегка развальцевал, уплотнил термоусадкой и посадил шланги от капельницы на 704й клей-герметик. Более подходящий силиконовый шланг все еще в пути..
Помпа такая. Потекла, слегка капать с нее начало, переселил в кастрюлю, которая выполняет роль емкости. Работает на 50-60% от максимума, ШИМится как обычный вентилятор через копеечный модуль мосфета (и понижайку на XL4016, так как БП на 24в 9А а помпа на 12в). По выбору помпы скажу так: главное давление, а не поток. Поток там ненужен, тепла на термобарьере вверху немного.
Так как профиль резьбы гайки чисто номинальный и не позволяет обеспечить хороший тепловой контакт горла и гайки, обязательна термопаста. Хорошая, незасыхающая. Я еще фумку намотал на нижнюю часть горла на всякий, но кажется она уже сгорела при осваивании нового материала от volgobot, который они прислали мне на тест. Печатал его на 300C и температуре стола в 145C (стол на 500вт грелке 220в).

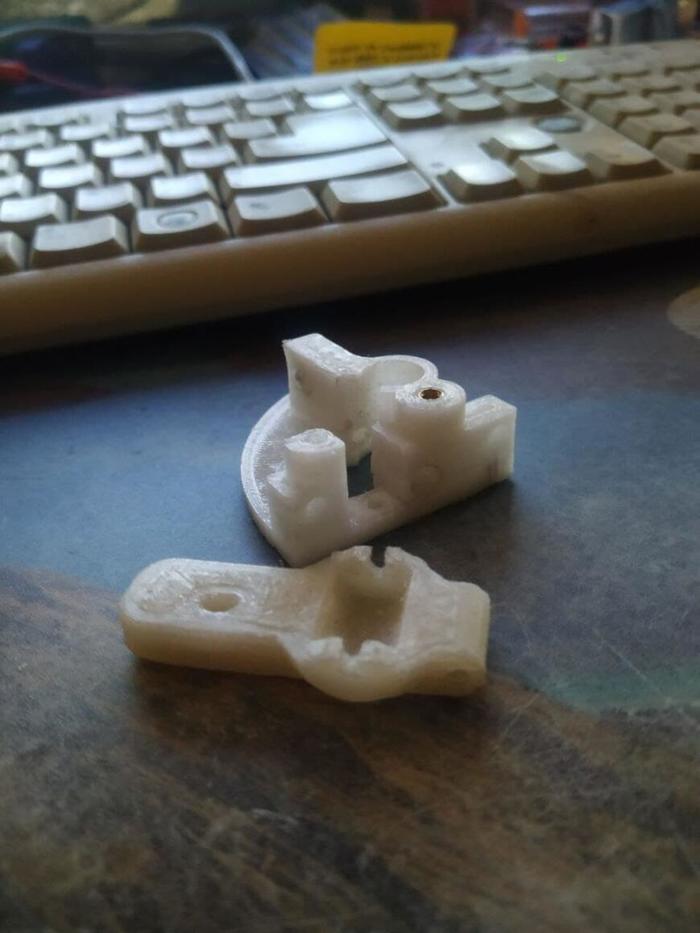

Материал интересный, напомнил нейлон но вроде как более жесткий. Сделал им sailfin на замену текущему, в надежде на высокие температуры в будущем в термокамере :)
Для качественной печати им, конечно, нужно время на освоение и пробы. Прилипает хуже нейлона, но обычный повидон-style справился. После этой печати быстро появились кратеры на зеркале, тяжело ему даются такие температуры :)
Товарищ подарил несколько листов оргстекла, склеил из них дверцы и колпак. Жду с али наборчик для полировки, оргстекло местами цапаранное и потертое.
Прошивка - RRF, порт от teamgloomy на LPC, мать MKS SGEN L2.0. Досталась под новый год за 1200р с али :) Драйвера 2209, моторы stepperonline 2.0A длинные. И вот они, похоже, дают VFA (рябь), заметную на отблеск. Рябь уменьшается, похоже что то "притирается". Также возможно, она от средненького качества рельс - очень уж напоминает расстояние между шариками в каретке :) Рельсы KGT MGN9H.

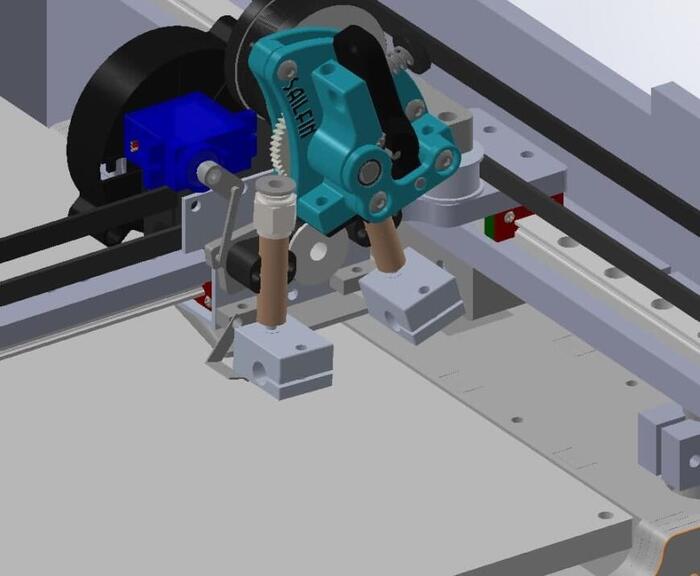

Изначально принтер планировался с двумя соплами по методике DONDOLO (качающаяся каретка). Для этого я разместил BMG с задней части, второе сопло будет боуден, как вспомогательное. Пока эта идея отложена.
Обдув пока турбинкой 5015, в пути BERDAIR - воздух для охлаждения модели также хочу подавать извне по шлангу, подводить через две медные трубочки. Такие же, какая намотана на гайку барьера. Буду держать в курсе.
Немного фото:
Все, что накопилось, выложил тут: https://github.com/whoim2/fribot_maxpro. Вопросы лучше в комментах или моем чате.
Огромное спасибо всем, кто мне помогал!

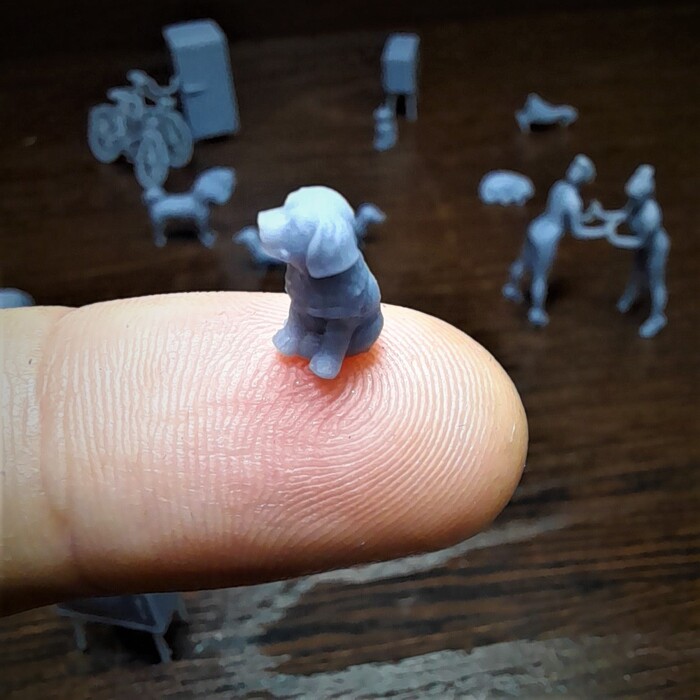

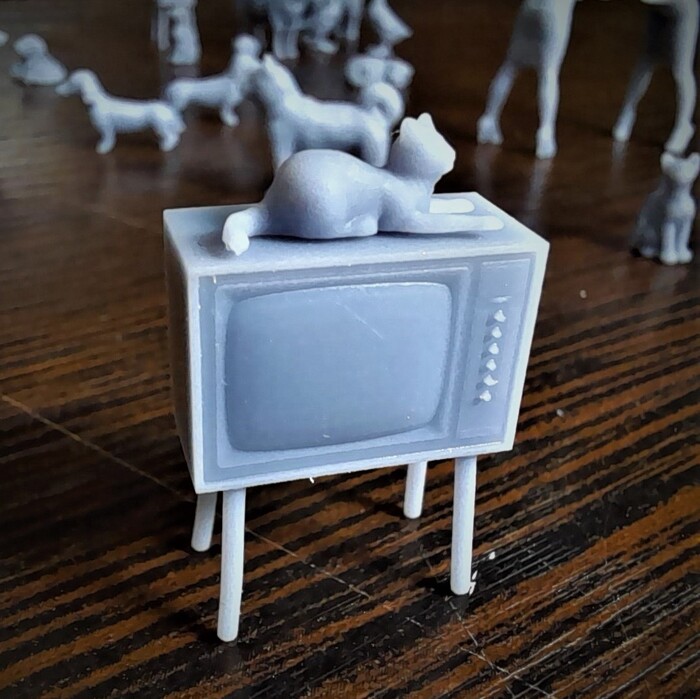

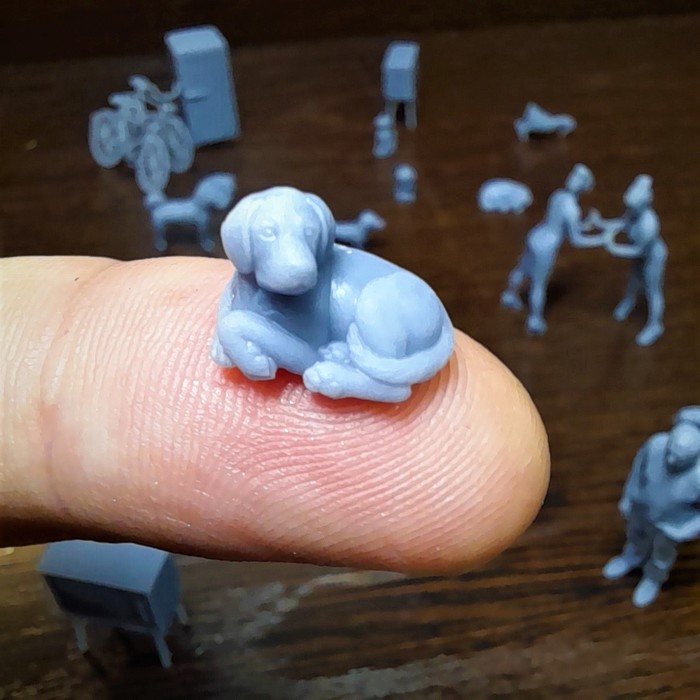

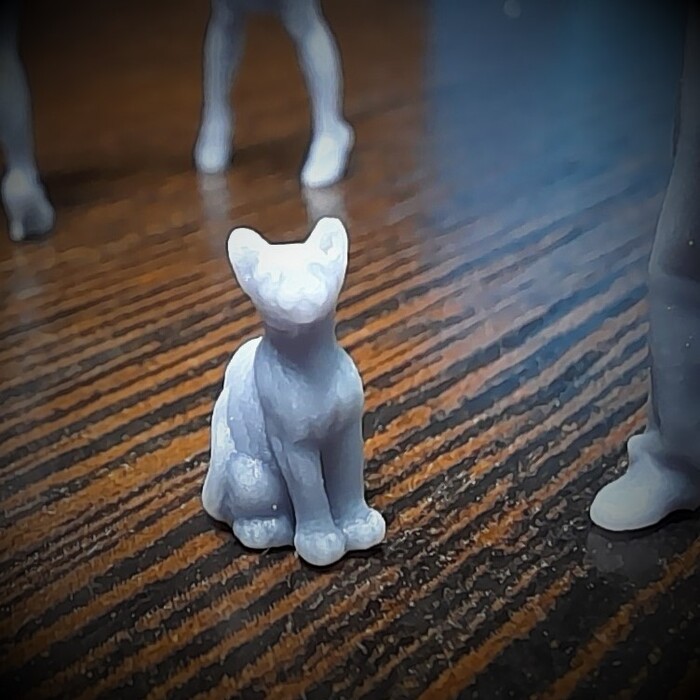

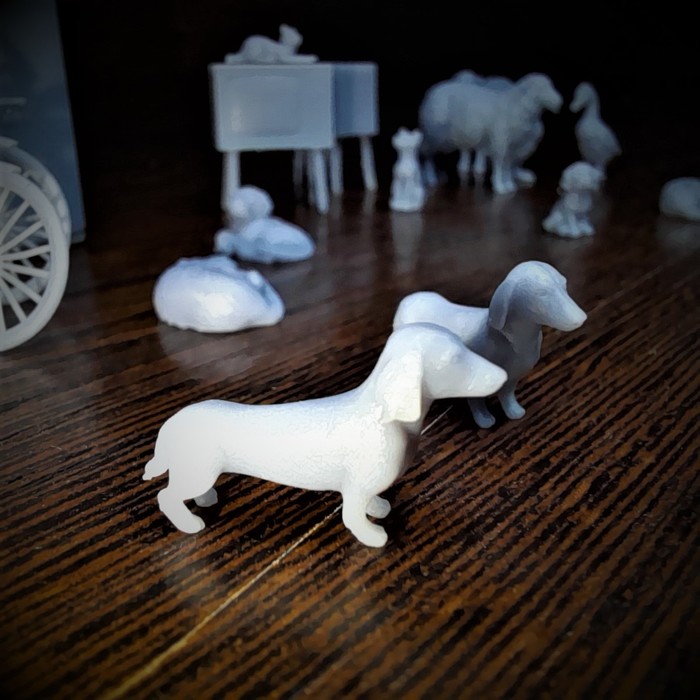

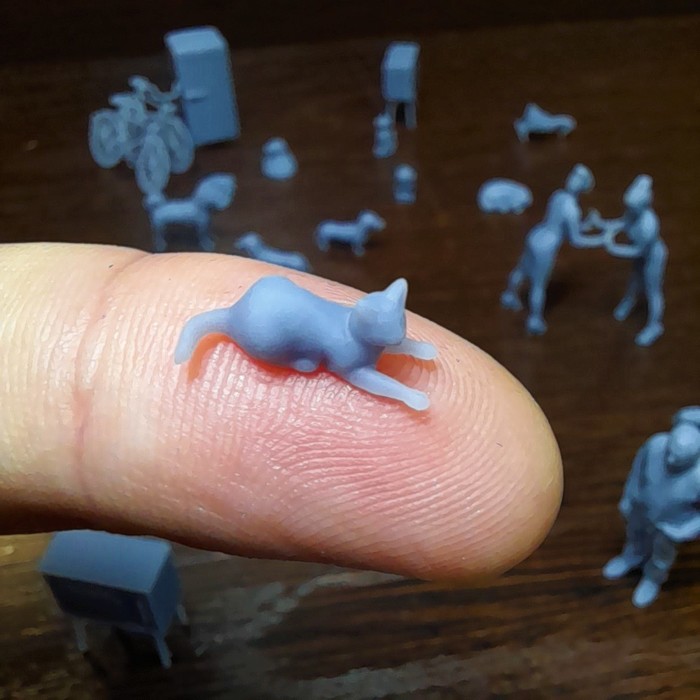

Напечатал всякого в масштабе 1:43
Советы, пожелания, предложения в комменты)
Первая часть
Вторая часть
Если серьезно, то я не знаю, зачем выкладываю эту часть. Она абсолютно бесполезна, ведь скорее всего проект дальше продолжиться с предыдущей части. Но кто мне запретит)
В общем, мысль была следующая - убрать двигатели от консольного крепления на ступицах куда нибудь наверх - для уменьшения неподрессоренной массы, да и так технологичнее.

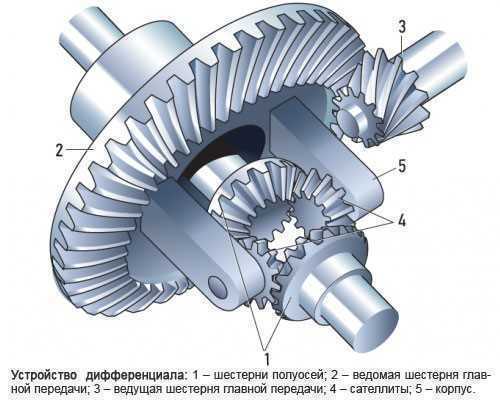

Изначальный план был серьезным - были даже мысли насчет дифференциала. Но подумав и прикинув, мы решили(я и принтер) что упихать подобную конструкцию в наш масштаб практически нереально.
Поэтому остановимся просто на угловом редукторе.

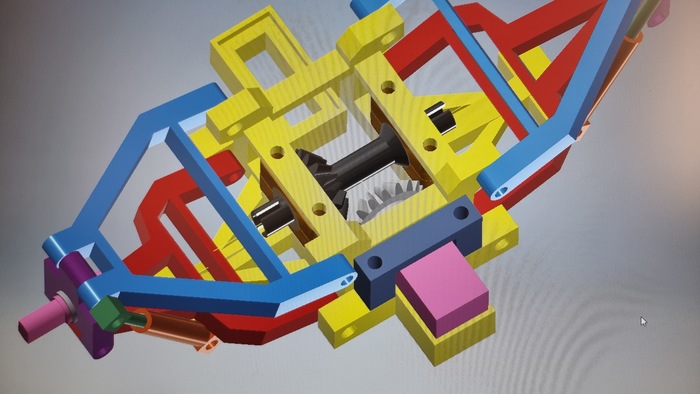

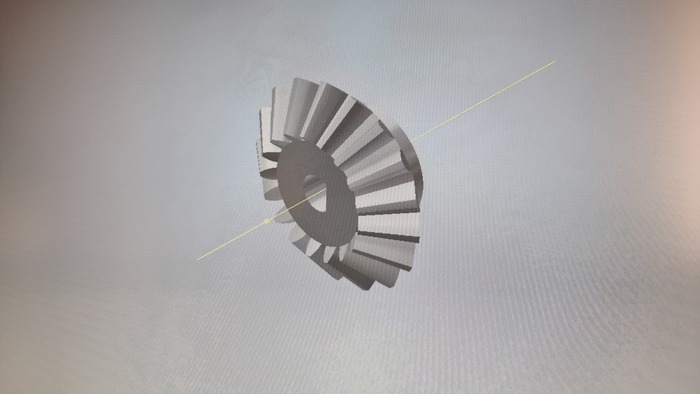

Inventor позволяет проектировать зубчатые передачи, поэтому просто накидываем необходимые параметры, подбираем габариты чтобы все впихать и получаем пару шестерней.
Потом раскидываем сборку, шестерни одинаковые так что пофиг, какую открывать, и превращаем одну из них в приводной вал.
А в другой просто делаем посадку на вал мотора.

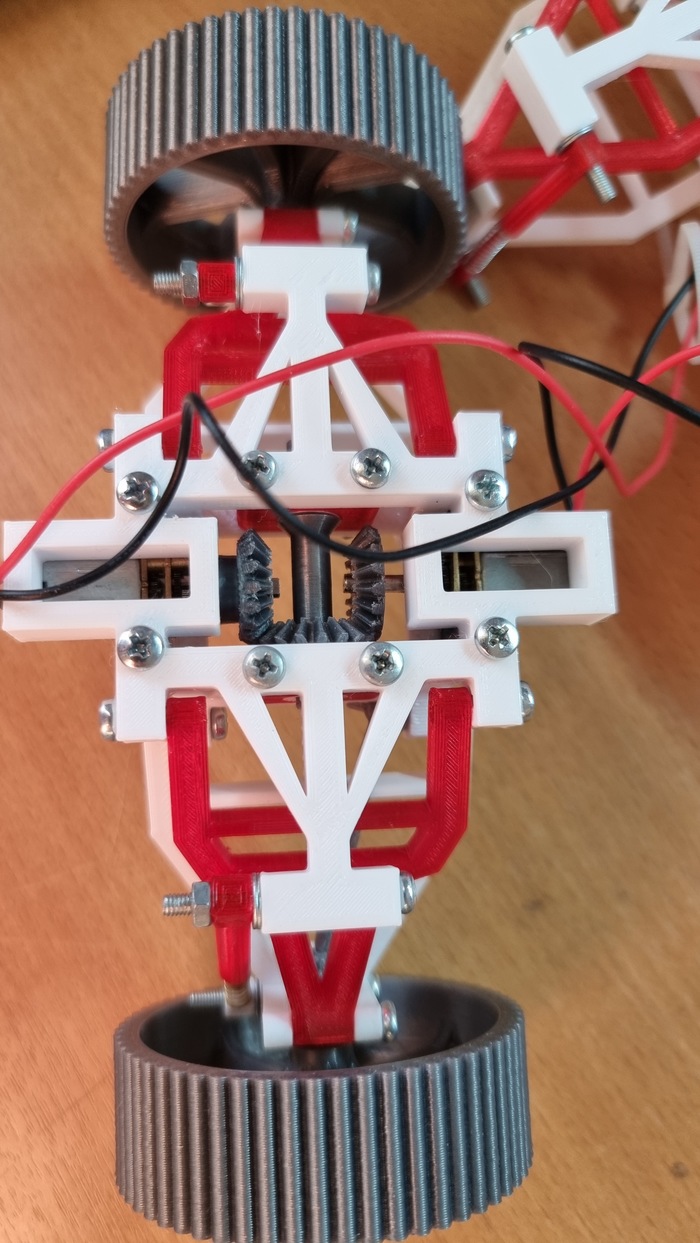

Лезем в общую сборку, изобретаем место под мотор на подрамнике(в первой версии мотор был один, потом добавился и второй), крепление мотора, крепление приводного вала - через втулки, для лучшего вращения, втулки в свою очередь в разрезной оправке. Новые ступицы, под вращающийся вал, сам вал колес, который крепится стопорным кольцом.
Отдельное развлечение - это привода, но о них позже.

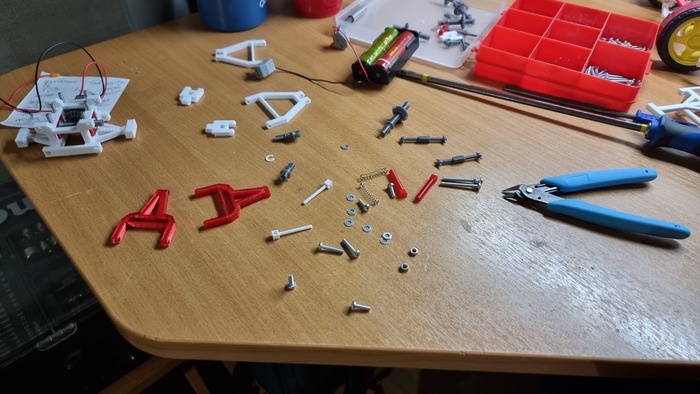

Запускаем печать, в этот раз много проблем и ошибок, особенно с приводами, чтобы заставить это работать... Опять тонны деталек для бога деталек.

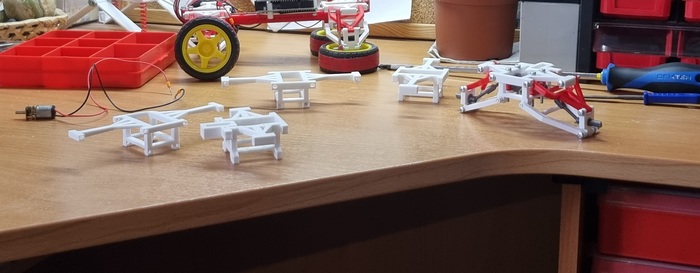

А вот тут мы можем видеть стайку подрамников, пришедших на водопой.
В общем, с горем пополам, получаем первый рабочий прототип. Я даже видео записал, по просьбам трудящихся!
Ну и пошло поехало дальнейшее исправление проблем - привода нужны толще, в верхнем положении иногда закусывает... И так далее. Попутно выясняется, что один моторчик ну совсе не тянет, поэтому появляется второй, ну и в итоге на свет явилось сие чудо.

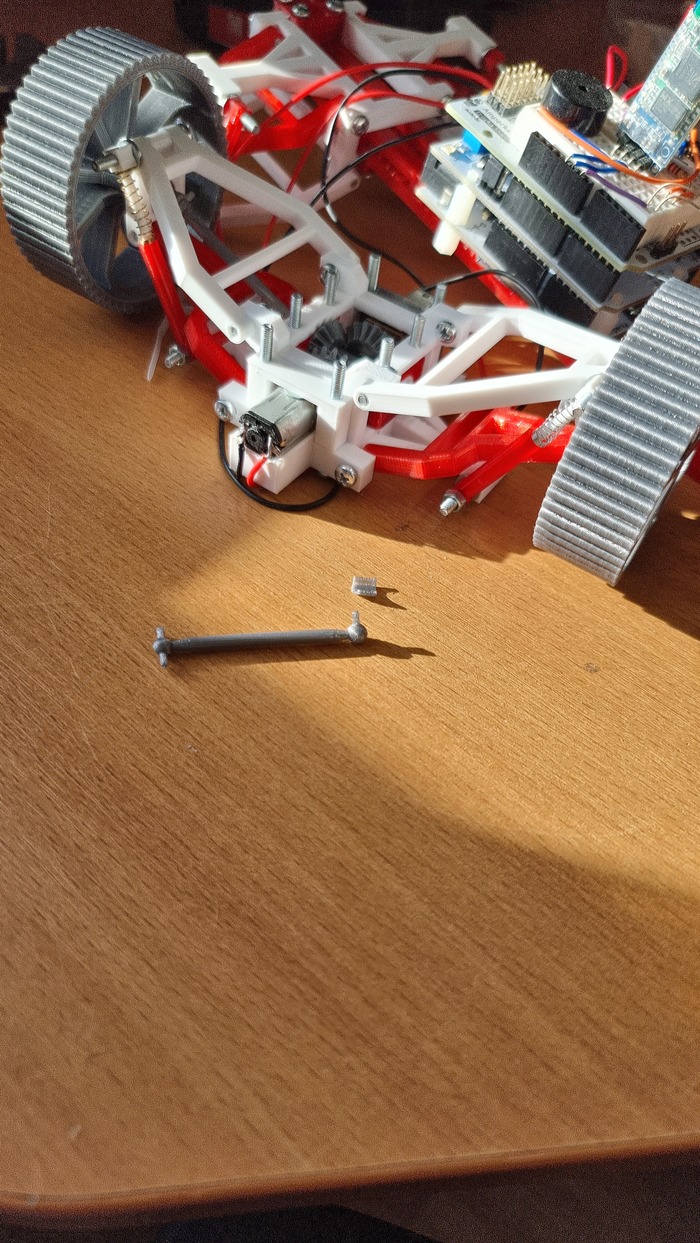

Попутно зачем то сделал печатные колеса, но они оказались так себе, надо чем то имитировать покрышку, иначе сцепление нема. Ну и по лежащему рядом приводу на первом фото можно понять, что все равно оно ни черта не работает. Привода слишком тонкие, как бы я не пытался их увеличить, их либо сворачивает в спираль, либо обламывает. А в последней итерации, обломало шаровое соединение на приводном валу.

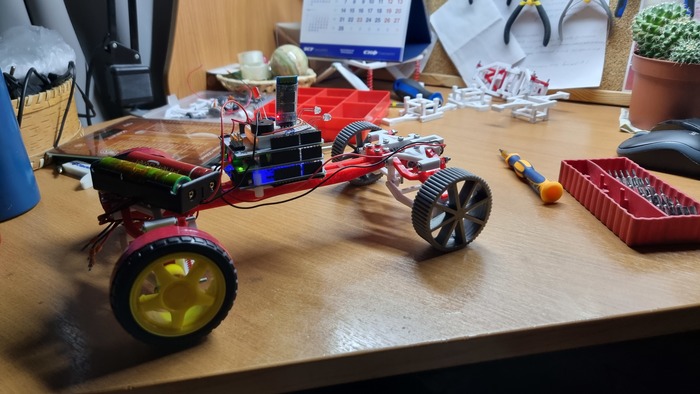

Все тупо упирается в масштаб - слишком тонкими выходят привода, слишком мелкие шаровые соединения и так далее. Вот еще фотка в сборе, просто так.
Резюме следующее - скорее всего, я вернусь к расположению моторов на ступицах, только доработаю схему, чтобы исключить люфты и прочие дефекты. Если будет здравая мысль, как все таки сделать нормальный привод - может быть вернусь к этому. А еще в планах есть рулевое управление, ууу...
Здрасьти!
А вот и новые мои минечки. НММ начал получаться увереннее, как и лица - в том числе потому, что у меня теперь новый крутой принтер!)

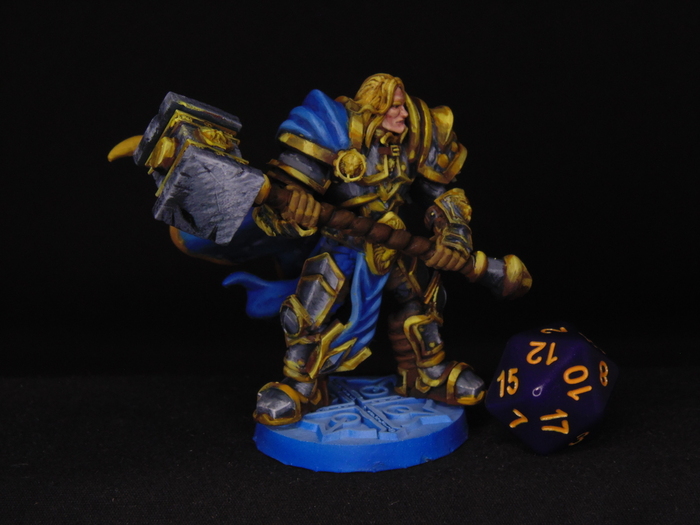

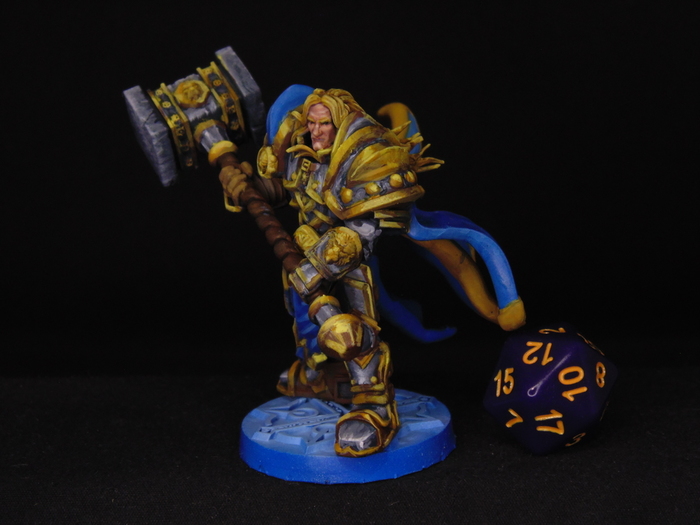

Теперь мне не стыдно даже выложить фигурки в отдельные посты и начнём с 54мм "Свет даёт мне силы!" товарищ Артас - ещё до того, как стал плохишом.
Закосячил с НММ, ибо умудрился перепутать порядок наложения краски - рыжеватый надо было до охры класть, но вроде получилось всё же солидно.
Заодно зафоткал банду Альянса в сборе.
А попозже выложу Суккуба)
Здравствуйте, посоветуйте пожалуйста хороший 3D принтер новичку для печати аниме фигурок. Чтобы после покупки не пришлось каждый раз танцевать с бубном и дорабатывать модель в ручную(знаю что частично всё же придётся дорабатывать), просто с тремором будет сложновато правильно обрабатывать. В пределах 35 тысяч. Заранее спасибо.
Муки выбора энтри левел принтера для изучения 3д печати. Склонялся к покупке Ender 3 pro ( в российской рознице 18-19к рублей), как к народной модели с большим коммунити и кучей гайдов по допилу, но ценник склонил чашу весов в пользу клона ender v2 - Voxelab Aquila за 169 уе ( 15к рублей). И тот, и тот принтер подлежат обязательному моддингу, с точки зрения обычного обывателя т.е меня, переплачивать за то, что подлежит замене идея откровенно так себе. Хотелось бы узнать мнение людей, кто варится в этом котле, вопрос следующий: есть ли в ender 3 pro что-то, за что стоило бы переплатить 4к рублей?
Газ-51 (Версия 1.0)
Масштаб 1:64
Моделирую в КОМПАС-3D Home V18.1
3Д-принтер Anycubic Photon
Смола ELEGO Green
Высота слоя: 0,03 мм
