Саб-Зиро - один из культовых персонажей франшизы Mortal Kombat, грозный боец, обладающий врожденной способностью управлять льдом во многих формах.
Высота 25 см
Материал: фотополимерная смола, акриловые краски, акриловый лак
собрали еще одну фигурку по вселенной Смертельных Битв
Для ЛЛ начну с результата:
Собственно зачем это было нужно - есть у девушки тренировочный меч, вот такой:
В целом, свои задачи он выполняет, с ним отрабатываются формы с мечом Тайцзицюань, говоря простым языком (не совсем корректно) - "гимнастика с мечом", без каких либо ударов. Для травмобезопасности металлическое лезвие меняет толщину от 3мм у основания до 0.6мм у конца, и при замахах он гнется издавая характерные звуки большой металлической линейки. Так же деревянная рукоятка не самая удобная, слишком тонкая.
Решил изготовить на пробу композитный вариант тренировочного меча, начал с размеров и создал 3D модель клинка в Inventor:
Предусмотрел место для закладной гайки и винта, чтобы в дальнейшем закрепить рукоять и сделать ее съемной, так же сделал полости для усилителей, они из 3мм карбоновых прутьев, которые остались от одной из самоделок, когда-то они были длиной 1м, но разрезаны не поровну, а 49 и 51см. Для того, чтобы отпечатать на принтерах разделил клинок на части.
Далее смоделировал остальные детали меча и соединил в сборку для примерки до печати:
На рендере рукоять тоньше, сделано это специально, чтобы после печати сделать обмотку 4мм плетеным шнуром.
Далее готовлю файлы к печати и запускаю принтеры. Печаталось все из PLA, для клинка и рукояти U3Print PLA Natural, остальное из Eryone Silk Copper PLA, получил комплект для сборки:
Собираю без клея и сравниваю с исходником:
Форма немного отличается, но в целом получилось. Склеиваю:
Стыки вышли не идеальные, грунтую черным акрилом, поскольку клинок будет черный полу-матовый, ну и на черном будет лучше видно неровности:
Стыки вышли не тройку с минусом, да и поверхность со стороны стола тоже..
Далее обрабатываю стыки деталей и дефекты поверхностей: заливаю их тонкими слоями фотополимера (самый простой Anycubic Basic) и засвечиваю УФ лампой до готовности:
Затем все шлифую, крашу и окончательно собираю. Рукоять обматываю плетеным шнуром и вот результат:
Далее меч был передан для испытаний, и увы, такая конструкция оказалась недостаточно прочной, первый от рукояти стык не выдерживает резких замахов и трескается... В дальнейшем пересмотрю усиление, поскольку в остальном печатный меч оказался удобнее покупного, при этом масса мечей отличается всего на 40 граммов... А данный меч отправляется на перекраску и займет место на полке в качестве элемента интерьера.
На этом все, благодарю за внимание!
Запросил у нейросетки BlueWillow нарисовать мне интересный светильник. Она мне выдала вот это:
Вызов принят, подумал я и засел в тинкеркаде на несколько дней. Адаптировал корпус лампы под область печати.
Первый вариант корпуса пришлось забраковать, но в итоге получилось что-то похожее на правду и я отправил на печать
лампу версии 2.0
Во второй версии тоже была проблема, а именно при упорядочивании электроники я не учел размер выключателя, и из-за этого не поместился батарейный блок. Так что версия 2.0 работает только от сети.
Для версии 3 увеличил размер короба, так что теперь всё должно поместиться, а в версии 4 планирую, по совету друга, перейти с трёх АА на одну 18650 + контроллер заряда.
В качестве начинки – WEMOS D1 Mini и библиотека WLED. Прикольная штука, оказывается, раньше с ней не сталкивался, был удивлён, что не пришлось даже Arduino Studio запускать.
Как очень нетерпеливый человек, я печатал с высотой слоя в 0.4мм, при этом на корпус у меня ушло около пяти часов, на короб ещё столько же, и два часа – на рассеиватель.
Итого примерно полсуток только на печать, плюс заседания в тинкеркаде, плюс работа ещё не закончена... В общем ещё предстоит потрудиться)
Корпус напечатан из Eryone Metallic PLA Iron. Рассеиватель напечатан eSun Luminous PLA.
Последний был выбран больше за его светопропускающие функции, чем за люминесцентность, но бонус приятный.
Выключенная лампа выглядит вот так:
Куда ж без кота? Главный помощник!
Ну и гифка с одним из эффектов WLED.
Чёт я опоздал, ну ладно) под новый год был куплен Ендрер 3 в2 нео. За это время он напечатал наверное всё что только можно, от сахарницы до уголка в ванну. Работал реально три месяца без передыху. На третьем уголке в ванну приказал долго жить, сначала решил что хоттенд засрался, потом поменял на похожий но тоже не помогло... С алишки пришёл родной, но тоже через несколько часов засрался... Пробовал разные режимы. Заказал новый податчик(экструдер или как там правильно)
Но если не выебываться как я то печатает всё)
Отвечу постом, вдруг скажут почему засирается хотенд... Если надо скину стл уголка, там правда тяжко печатать
Простая удобная однодуечная бошка под 5015, в6 радиатор и Вулкан на Эндер. Мотор можно поставить сток 34мм.
Лежит тут: https://t.me/GRIG_3D/147

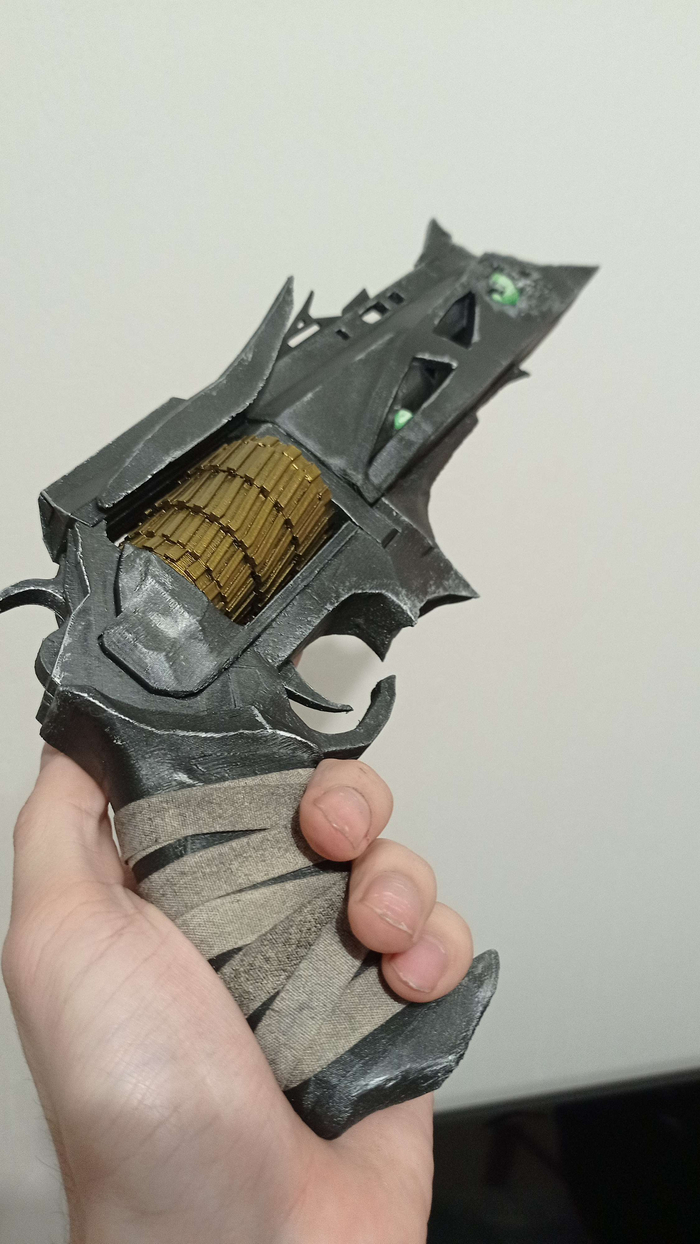

3д печать
Покраска
3д модель изготавливал сам

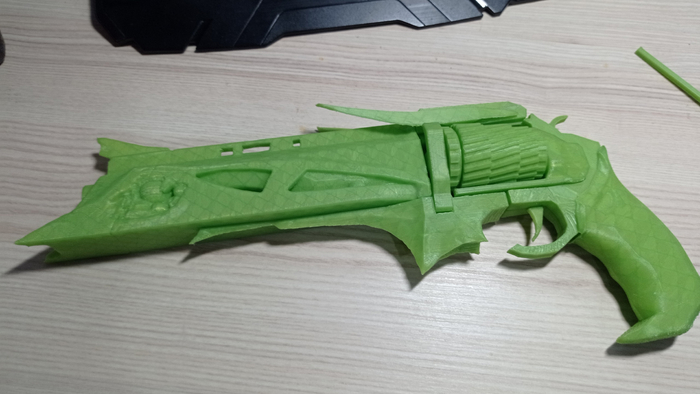

Вот до сборки и обработки (не самый лучший пластик выбрал для печати конечно)
ботки
Еще один технофентези релиз в общем доступе. Высота 24 сантиметра. Всего 37 деталей.
Продолжение проекта для 3Д печати по иллюстрации Оскара Чичони под названием “Mekanika”.
Вариант без цензуры на моей странице в ВК: https://vk.com/mimimikomiko
Файлы для печати по ссылке (бесплатно): https://boosty.to/mimimikomiko/posts/8167f314-5055-4b27-aac7-71a395dc7e7a
Подарили мне 3д ручку. В моих руках хрень полная, но это сподвигло задуматься о принтере.
Посмотрел пяток обзоров и опросив дальних знакомых определился, что полимерные мне не нужны. Как я понял, возни больше, точность и качество выше, но не напечатать функциональные вещи. А я вроде бы именно их и хочу.
Грубо говоря определился предварительно с фдм. По модели непонятно. У всех есть плюсы и минусы, ну и стартовый комплект хотелось бы до 20 тыр. В днс ничего нет. Думаю, о ендер 3 с алишки.
Я очень новенький. Из опыта печати видел как печатает фдм и здоровался несколько раз с теми кто печатает.
Если это важно. То к кому обратиться за помощью есть. Но хотелось бы услышать альтернативное мнение.
Заранее благодарю за потраченное на меня время.
