Сказ про то, как лечили Elegoo Saturn. Ну и по мелочи.

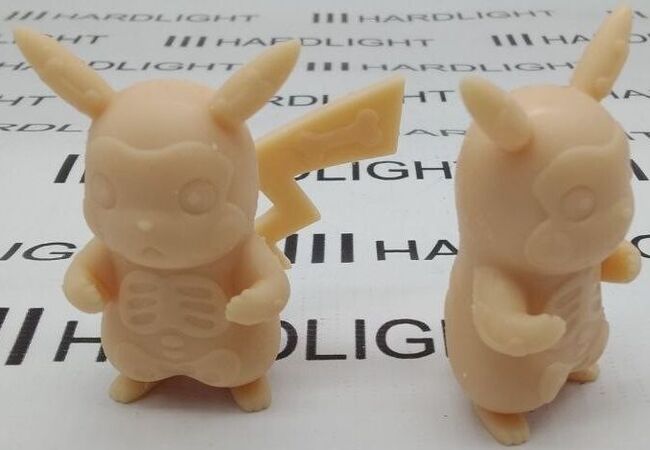

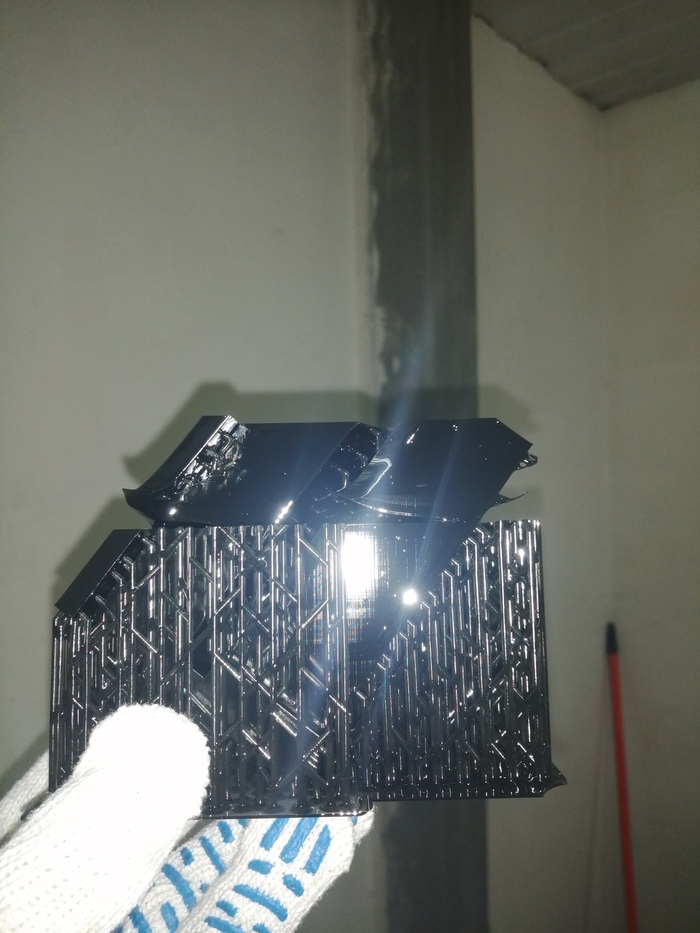

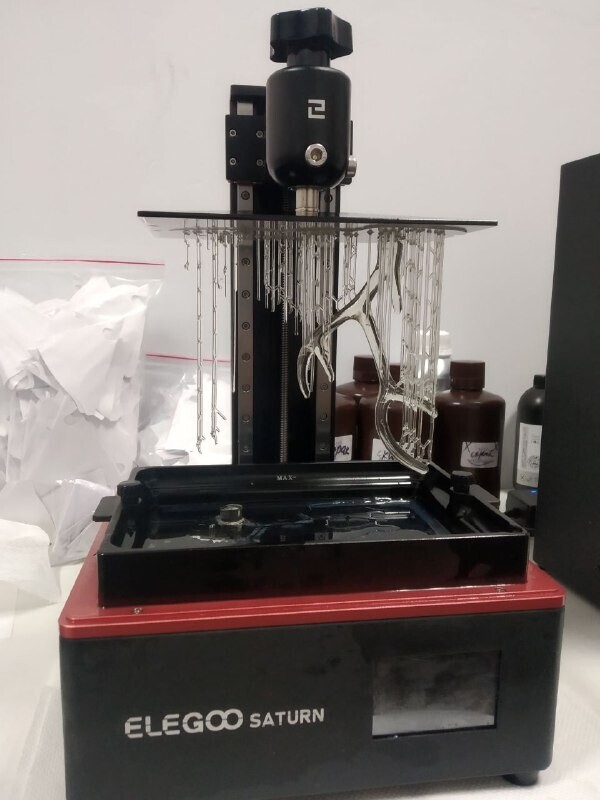

Принесли принтер. Жаловались на нестабильность печати. В левой стороне экрана печать срывается и как ни мучайся - не выходит, и не только каменный цветок..
Обычные мелочи что бросается в глаза - пожившая FEP пленка, залитый полимером корпус внутри и следы снаружи. Экран рамку выводит, засветка включается, мать работает, механика не разболтана. Нужно проверять глубже.
В частности, не проклеен экран.
Фиксирующей рамки вокруг экрана недостаточно, потому - устраняется

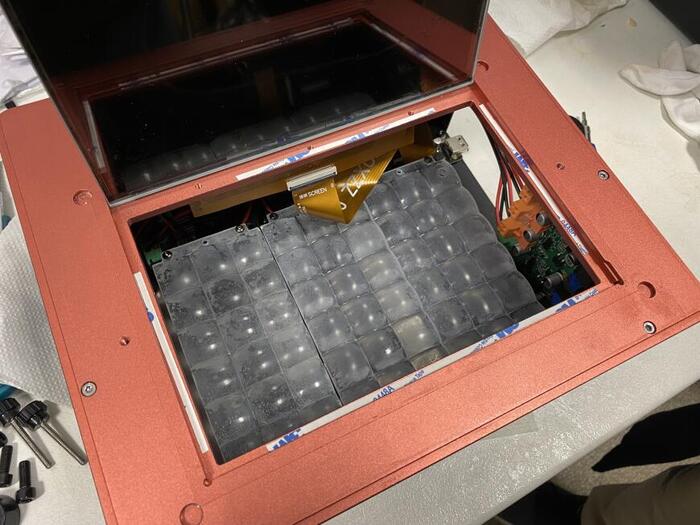

двусторонний узкий скотч - можно использовать из сервиса сотовых телефонов. Вклеивается экран, и на него уже рамку поверх

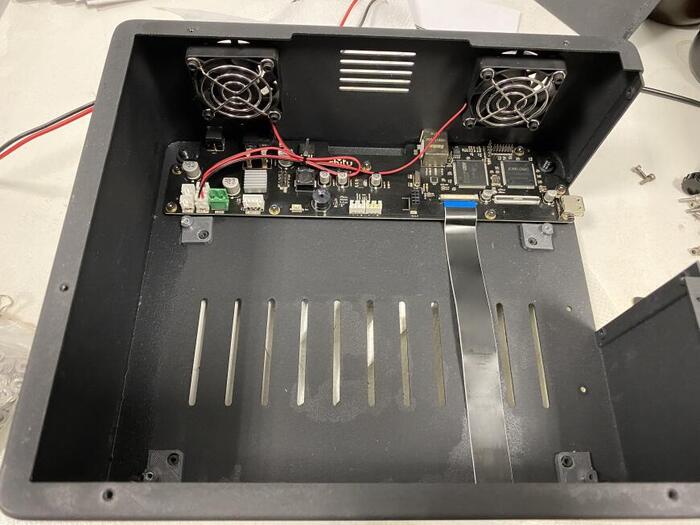

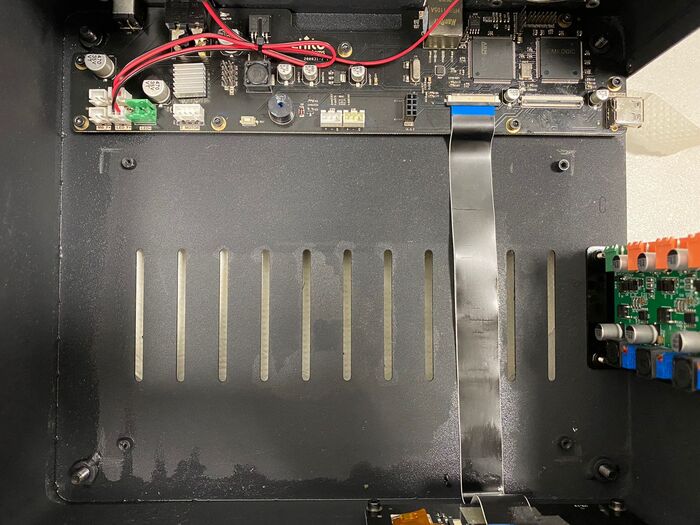

Красотулечка. Но это все косвенно, и лезем внутрь. Залито все не сильно, на платы не видно что попало. все оттерли отмыли. Основная причина косяков - PARALED (линзованная матрица УФ светодиодов - источник засветки фотополимера).
Вопросы на глаз - как к сборке вообще, так и состоянию линз.

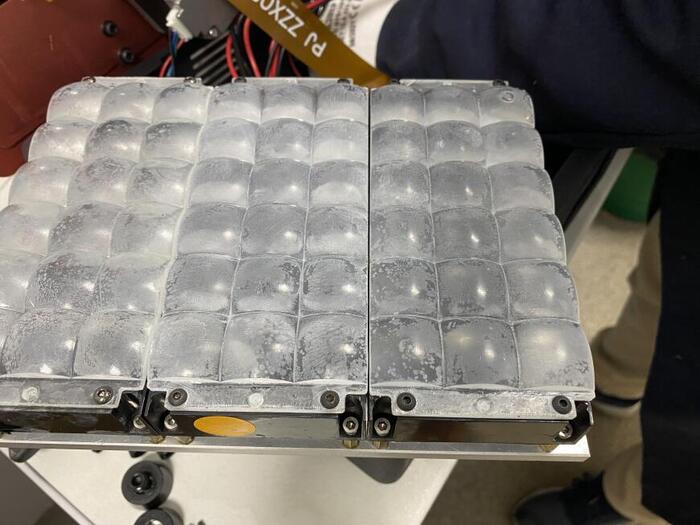

Зазор что то уж очень большой. Это полоса на модели, но не срывы. И еще странное состояние линз...
Или чем то протерли, или от перегрева (что вряд ли). Про перегрев отдельно. У параледа нет активного охлаждения на радиаторе

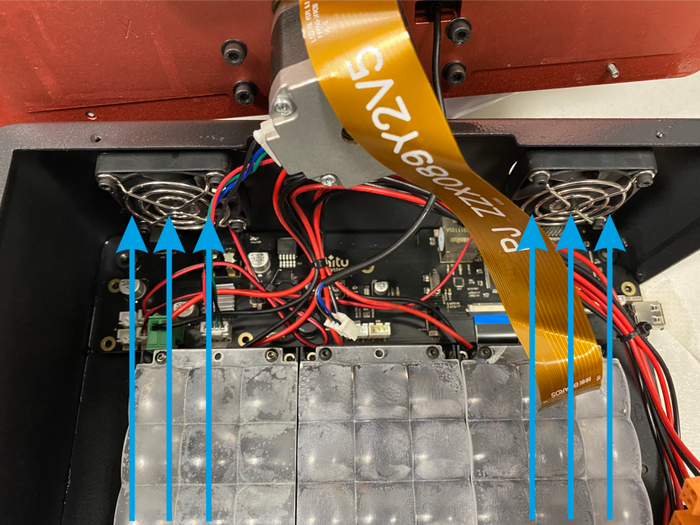

плюс ребра радиатора перпендикулярны потоку создаваемого вентиляторами
Обдув по идее недостаточен, но замерять температуру при работе - хлопотно и долго (что там получится при печати 10-16 часов).
Замена и так напрашивается, но решили по науке действовать

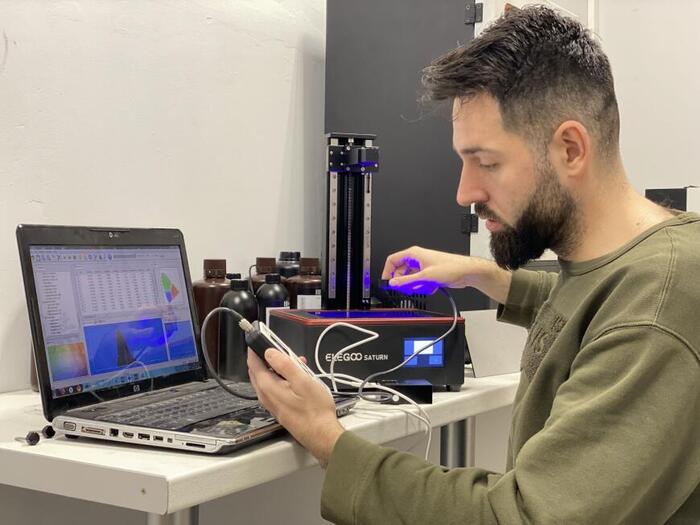

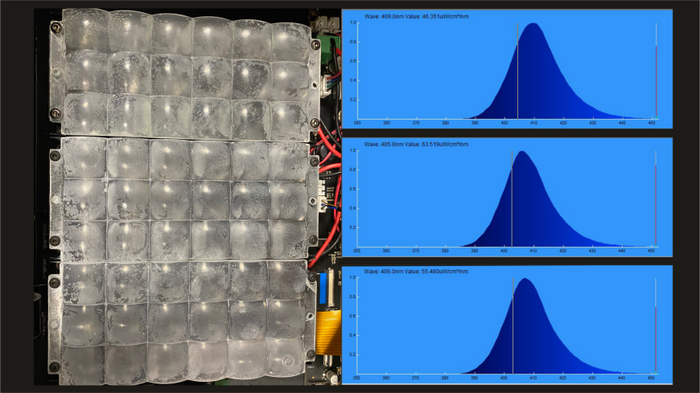

Вооружившись спектрометром, промерили все 3 секции - что они там излучают
Не только линзы дефектные, но и разброс значительный

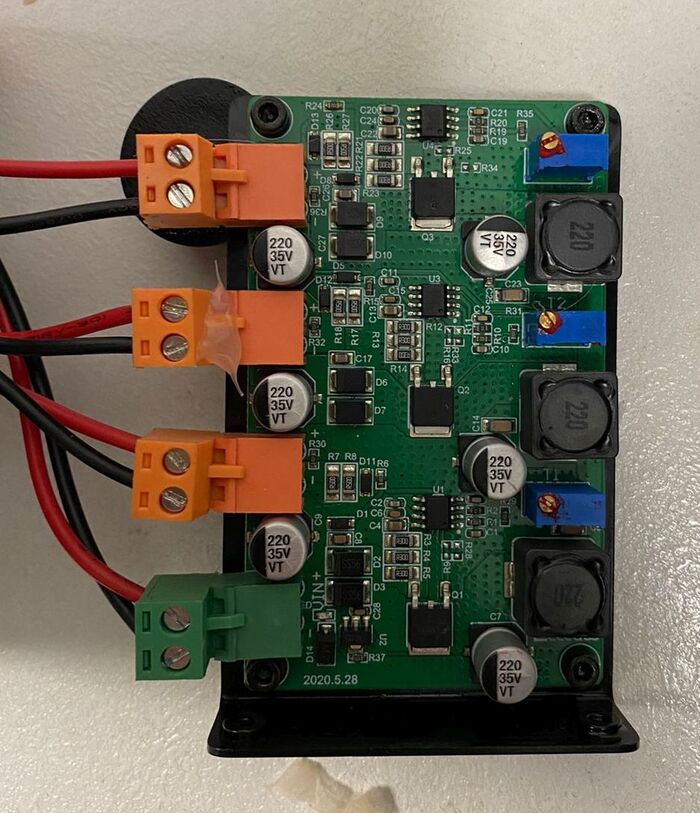

Разброс мощности еще можно отрегулировать током через секцию, драйвер позволяет
но разброс по длине волны - это несколько серьезнее. Верхняя секция, как раз имея длину волны 409нм, и была причиной дефектов печати (в комплексе с линзами, самой низкой мощностью).

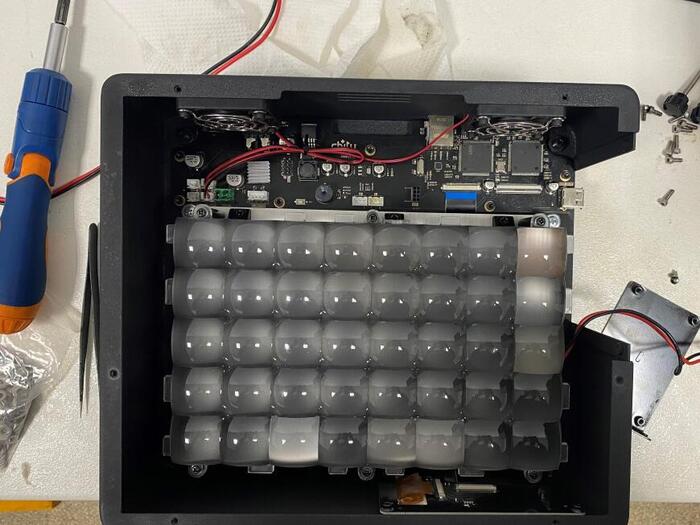

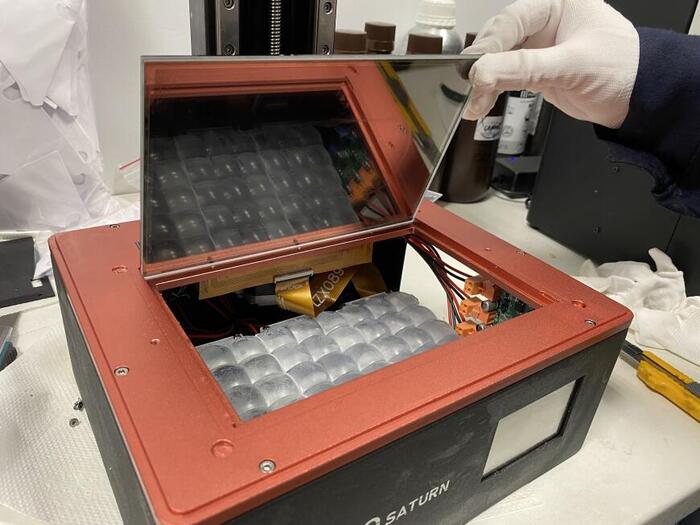

Искать похожий паралед под замену - не стали, предложили установить на тот, что используем сами в принтерах Sirius XL 10". Единый блок с большой матрицей линз. Он правда под 10" экраны, но места хватило. Пришлось изготовить адаптеры для установки нового блока, с учетом фокусного расстояния паралед - экран

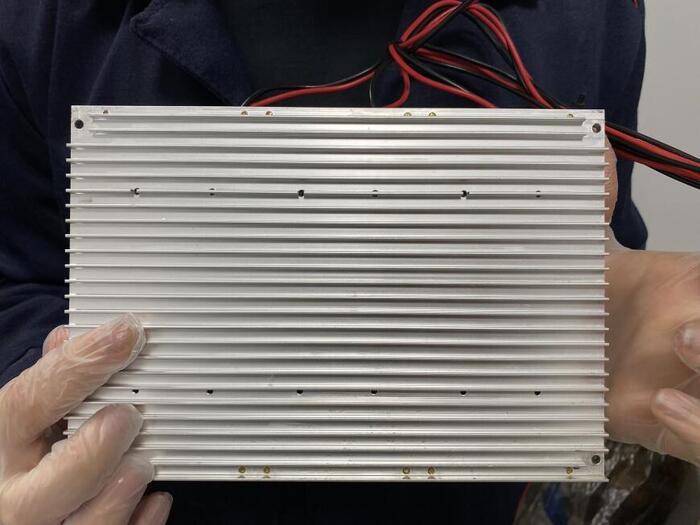

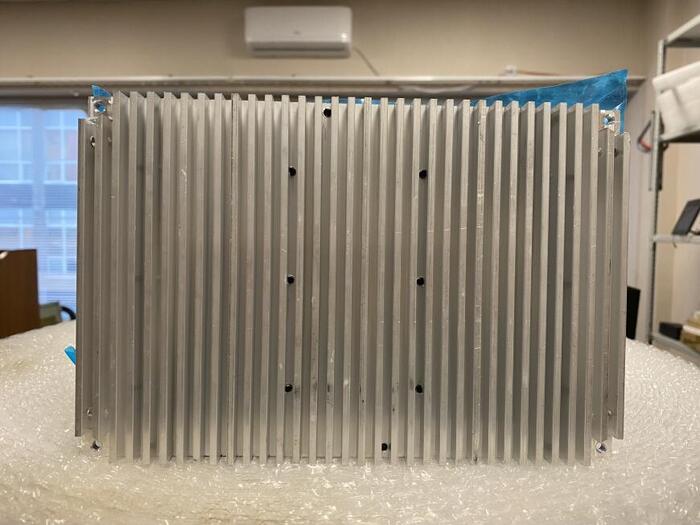

Места в элеге под активное охлаждение радиатора нет, но по чистому совпадению, ребра нашего радиатора параллельны потоку вентиляторов и это тоже плюс к долговечности параледа.

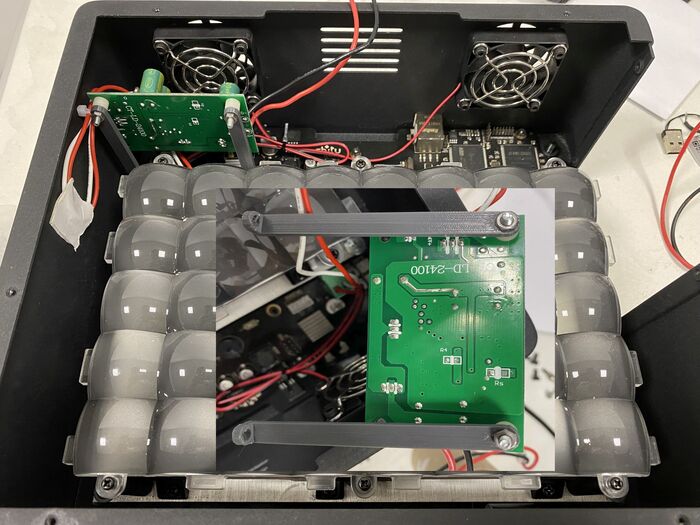

И еще пришлось пристраивать новую плату драйвера - блок то больше, места совсем не осталось. Пристроили и его, с новыми кронштейнами

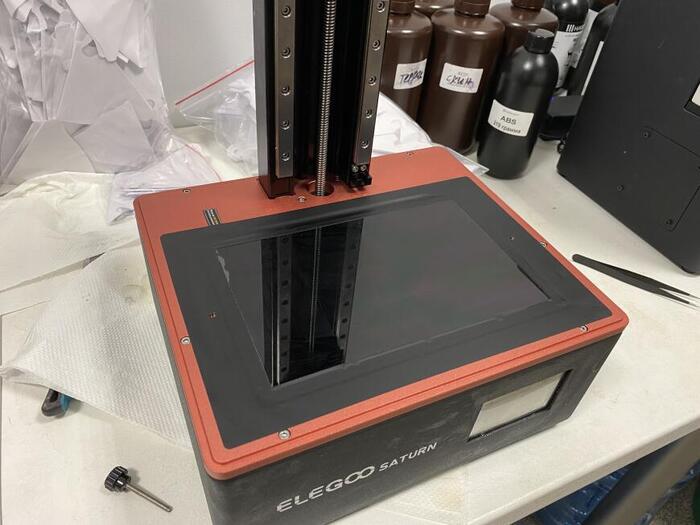

Все влезло, на соплях не висит, душа инженера радуется. Собралось и включилось

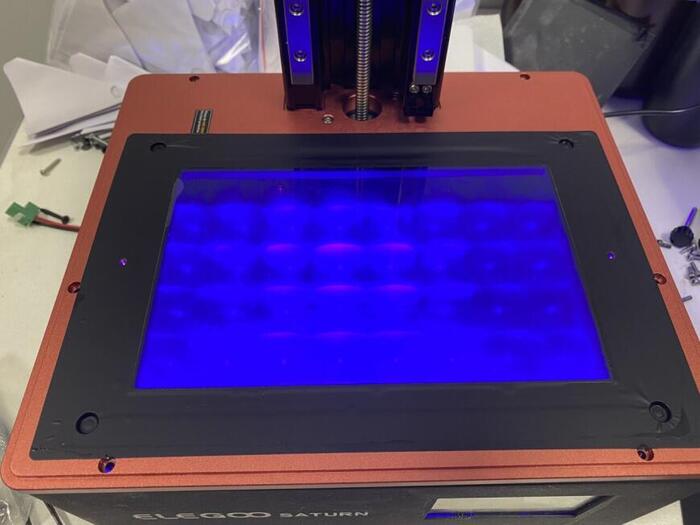

Равномерность света, так не оценить, линзы просматриваются через экран, но главное не как глаз (обьектив) видит из одной точки, а как свет через матрицу проходит в кажной точке экрана.
Самый простой способ - положить офисную бумагу.
Только собственная равномерность на просвет у бумаги... ну такое

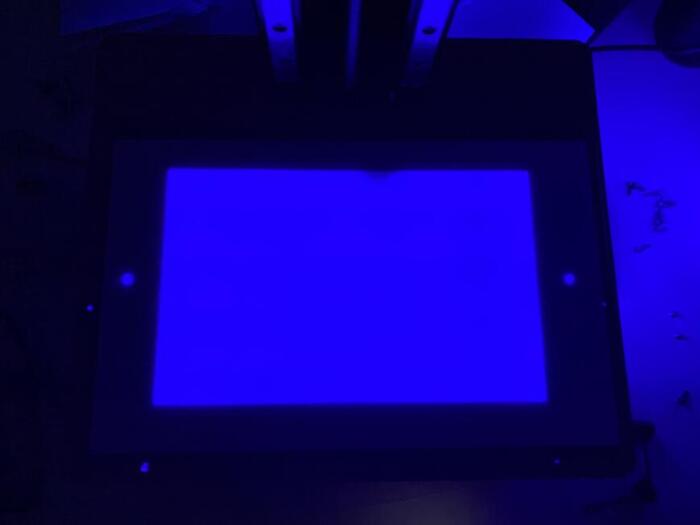

Но еть матовая пленка, и нерез неё выглядит так

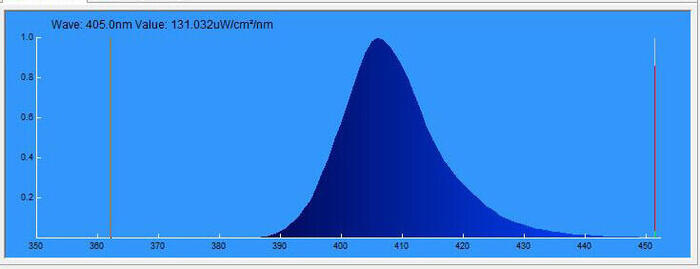

Спектр с экрана после сборки сняли.

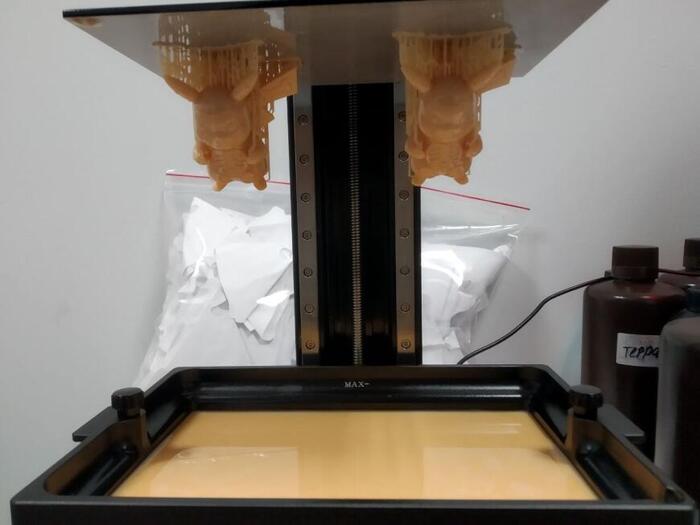

Хозяин принтера счастлив.

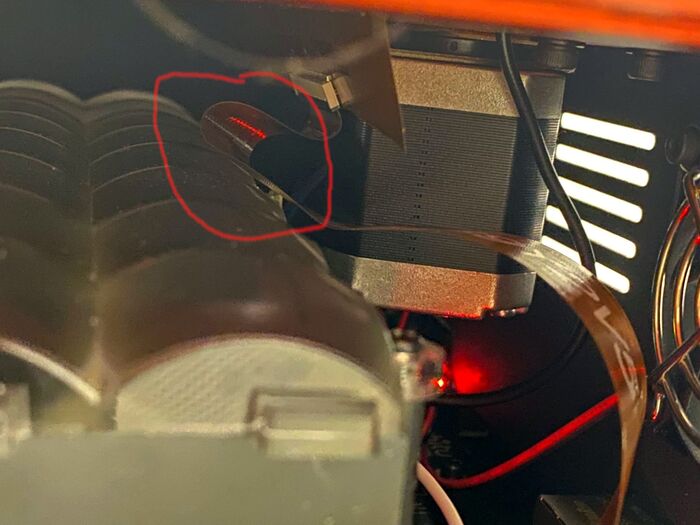

Для самых внимательных - кто скажет "а что мол за темное пятно на экране в самом верху" - зачёт, не просто пролистали веселые картинки, мы на радостях тоже чуть не просмотрели, но исправили. Шлейф экрана не поправили после сборки.
На чем эпопея докторская космическая закончена.
а если у кого то хватит терпения - даже видео склеили, но там текст так быстро мелькает иногда что прочитать только на паузе
