Не могу придумать с чего начать пост. По этому по ТЗ: была задача купить отпугиватель для собак. Что то надёжное, и не дорогое, к сожалению, найти не удалось. Маркетплейсы таким не торгуют, а кататься за тридевять земель по специализированным магазинам, было не сподручно. ( Лень )
Благо на тех же маркетплейсах все нужные комплектующие имеются, и было решено собрать агрегат ручками. И не только.
Сердцем "аргумента" будет такой вот простой генератор импульсов.

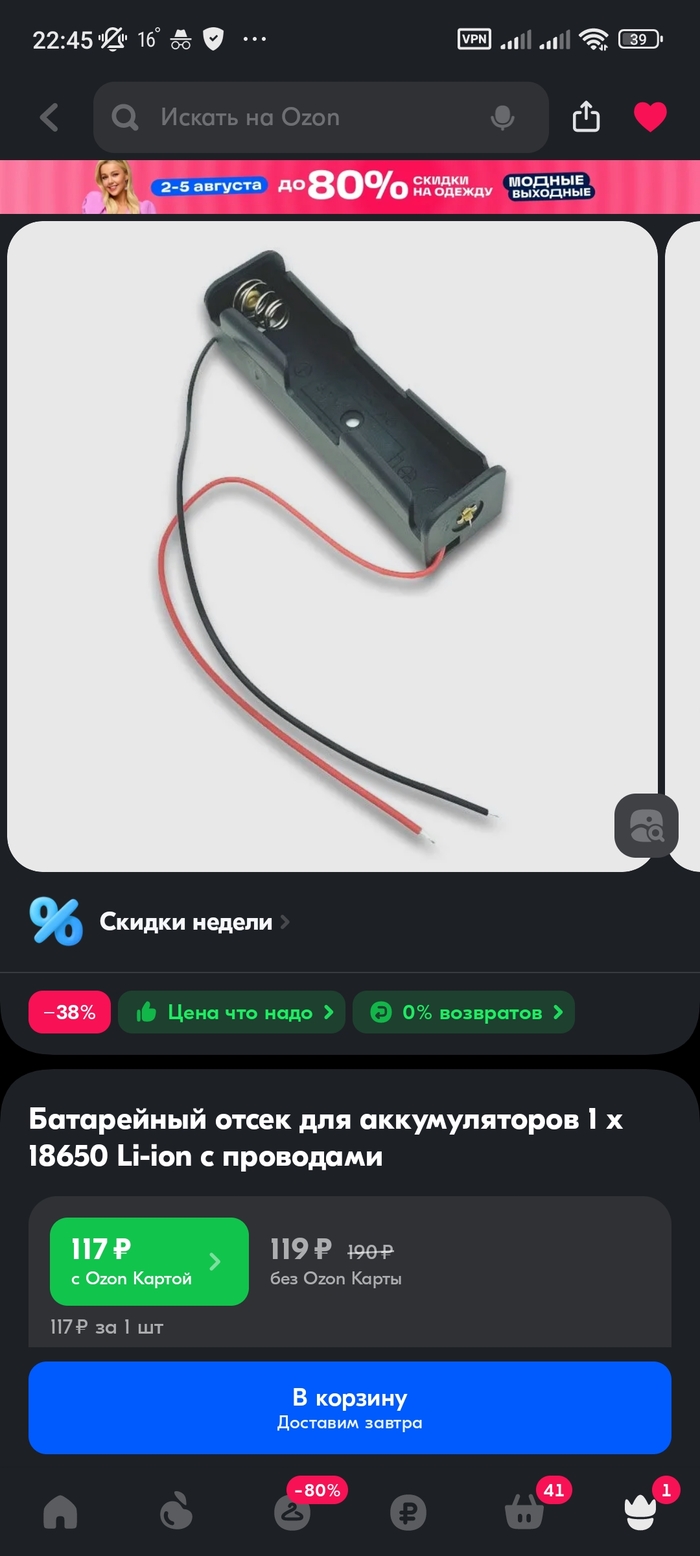

Так же нам потребуется банка литий ионная 18650 ( у меня уже была с разбора), и колодка под нее. Взял самую простую
Модуль заряда подойдёт на самом деле любой, хоть самый дешёвый. Но я взял такой. Думал сначала поиграться с выходным напряжением, но особой разницы, в результате тестирования не заметил. Ну, и в ногу со временем - разъём type-c всё таки.

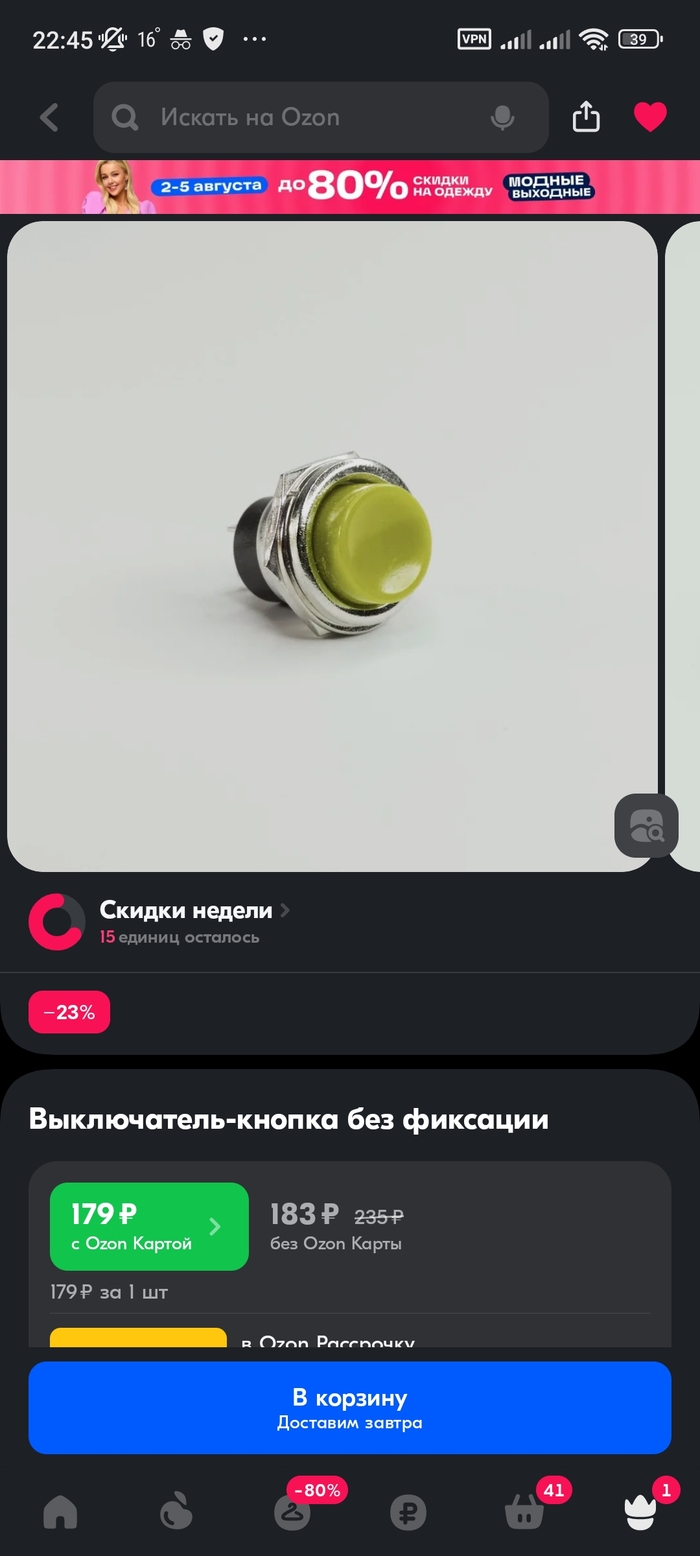

Для активации сего чуда франкештейно-строения потребуются в том числе и кнопки. Тут то же без изысков, брал что быстрее привезут. Одна кнопка в качестве "предохранителя", вторая - пусковая
Провода, болты, гайки, шайбочки, прям отдельно скидывать не буду. Чего не хватало - брал в метизах. Но весь проект рассчитан и накалякан под формат м3.

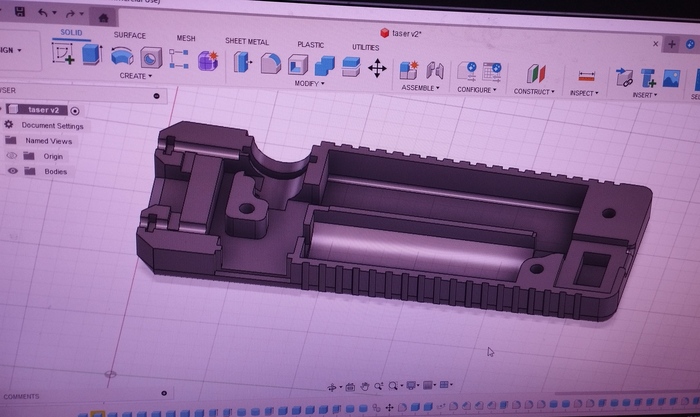

Собственно о каляках. Корпус набросан под 3д печать. Я художник, я так вижу. Да и руки кривые, потому все простенько.

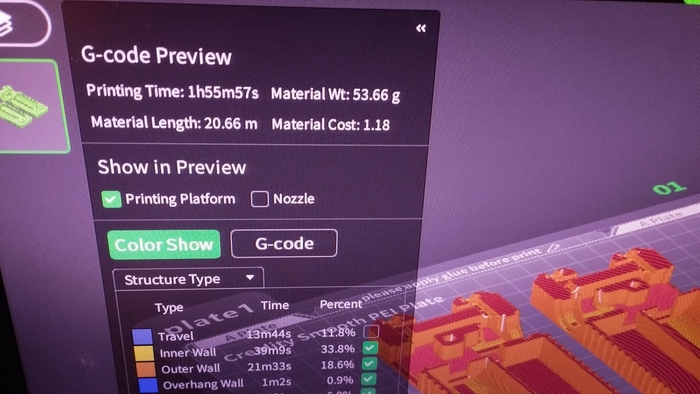

Корпус из двух половинок. Симметричных. Соответственно, ответная часть просто отзеркалена уже в слайсере на печати.
Размер модели не хотелось увеличивать ещё больше, по этому все отверстия под болты разбросаны хаотично. В тех местах, где есть хоть немного места, для жёсткости. Так как это всего лишь "пугачь" , грецкие орехи им колоть не планируется. Если что, печатал ABSом.
Первая примерка компонентов
Дальше пайка (по схеме, которую я забыл нарисовать и добавить) и первый пробный запуск
Электродами послужат так же болты м3, с гайками , зафиксированными в теле корпуса. А сам разряд будет проходить в углублении на фронтальной части. Во избежание шандараха по самому себе, разумеется.
Ну и почти готовый вариант выглядит как то так
Силу и громкость "стрекотания" можно регулировать за счёт сведения - разведения электродов, во внутренней части корпуса.
Аппарат тестировался только на себе, и в основном случайным образом. Приятной эту процедуру точно не назовешь. Через лист железа, на расстоянии полуметра от центра контакта, трясет так, что из рук все вываливается.
Надеюсь кому то будет полезно, ну или просто интересно почитать мою дурь. Страждущим могу скинуть STL, да куда попросите, впринципе. Всем огромное спасибо за внимание.
