Решился я всё-таки обзавестись гриндером в своём дачном хозяйстве. "Всё-таки" потому что давно посматривал в эту сторону. Часто нужно бывает ободрать какую-нибудь небольшую металлическую деталь, шлифануть ржавчину, подровнять торец, аккуратно закруглить угол, да чего говорить, - кто часто рукодельничает, поймёт наверняка. Нет, ножедельничать пока не собираюсь, хотя, как знать. Когда совсем некуда деваться, закрепляю стационарно ленточную шлифмашину. Но там и ленты быстро летят, и скорость обдирки оставляет желать лучшего.
В общем потребность объективно имеется. Нужно сделать выбор. Сначала смотрел в сторону мосгриндера и подобных недорогих девайсов. Ну как недорогих... Я для себя сразу определил, что длина ленты должна быть не меньше 900 мм, а такие аппараты стоят порядка тридцати - сорока тысяч в базовой комплектации и, конечно, без частотного регулятора. За точность цифр не ручаюсь, но цены норовят куснуть. При этом независимые обзоры в сети показывают откровенную неказистость устройств этой категории. Т.е. в целом они свою задачу выполняют, но детали реализации зачастую сильно подводят.
Какое-то время всерьез поглядывал на девайсы на базе УШМ. Комплект поставки включает в себя металлический каркас, а в качестве движка можно приделать УШМ. Определил для себя двух основных производителей, долго разглядывал их продукцию в соответствующих обзорах. Исполнение станочков неплохое, внешне смотрятся аккуратно. Подобный девайс даже адвокат Егоров использует. Думаю для гаража вполне годный инструмент. Но я хотел именно станок. Ну не нравятся мне такие половинчатые решения, как и необходимость хоронить в них недешёвую УШМ с регулятором оборотов, либо монтировать и снимать ее при каждой необходимости. Также и ленты тут короткие. Из плюсов можно отметить разве что цену. Для понимания привожу фото из сети:
Есть еще класс максимально дорогих гриндеров для ножеделов, - с фрезерованными полнотелыми ригелями, массивными деталями, массой допов помимо контуровок и ценами в тысячах у.е., которые сразу показывали мне бессмысленность такого решения в моём случае. Такой станок должен приносить деньги, а не стоять в необитаемом пять дней в неделю гараже.
В итоге наткнулся на что-то среднее. Станок из относительно толстостенной профильной трубы. Массивный, кандовый, не слишком эстетствующий, но добротный. Подкупило наличие варианта исполнения вкупе с частотником, который идёт в металлическом коробе основания станка. А также его доступность на всем известном красном маркетплейсе, что означает недорогую доставку в мою подмосковную лесостепь. В целом цена агрегата конечно немалая, но чем дольше я думал, тем больше склонялся к этому варианту. И, в конце концов, станок превратился в новогодний подарок самому себе стоимостью 80 тыс. рублей.
Привезли его в картонном коробе, в основании которого был маленький палет, к которому девайс был привинчен саморезами. Весит эта халабуда килограмм 70-80. Из бусика его помог вытащить курьер, а дальше аккуратно, маленькими шажками в гараж :)
Первоначально поставил станок рядом с моей сверлилкой на место наждака. Наждак пришлось убрать, но это не беда, по идее гриндер его заменяет. Беда в том, что ему здесь тесновато - смена лент, поворот ленты горизонтально - всё это требует лишних телодвижений. Так что по всему выходит, что нужна тумба. В условиях моего гаражика тумба конечно должна быть на колёсах.
Итак, берём профильную трубу 30х60 (знаю что толстовато, но мне так нравится). И начинаем варить кубик.
В наличии было несколько фанерных ящиков от старого серванта, которые было решено вмонтировать в тумбу на шариковых направляющих. Для этого кубик изначально проектировался под ширину этих ящиков с учетом толщины направляющих. Направляющие недорогие, 500 рублей за пару. Использую такие первый раз, посмотрим как они себя покажут.

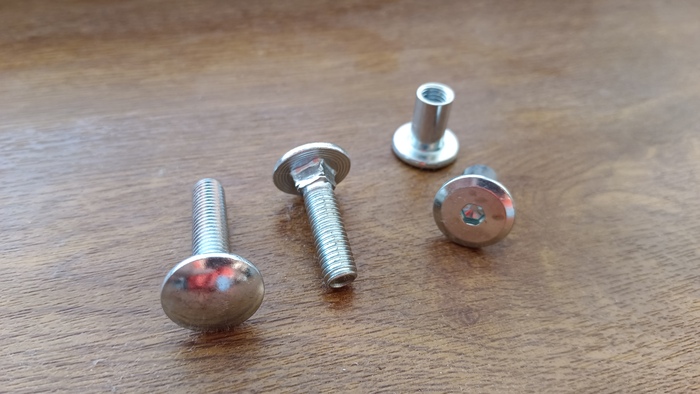

Тумба на колёсах, но должна иметь возможность стационарной установки на ножки. Реализую это при помощи резьбовых шпилек М12. Снизу к ним приварил шляпки от каких-то болтов по типу мебельных, только исполинского размера, М20 наверное, не знаю точно, а сверху головки от имбусов М8, чтобы можно было вкручивать/выкручивать их при помощи шуруповёрта.
Да, конструкция таким образом получается несколько шире, чем могла бы быть, но это неспроста. Подобный механизм я уже реализовывал на тумбе под сверлилку:
Здесь усиленная гайка с мебельным болтом находится снизу под тумбой и для его вращения нужно, во-первых, орудовать гаечным ключом, что долго и неудобно. А во-вторых, когда тумба стоит у стены, доступ к задним ножкам оказывается перекрыт и для их вращения нужно чуть ли не на пол ложиться. Поэтому ножки выносим в стороны. А крутить их будем шуриком, легко и непринужденно. Большой вылет в стороны обусловлен необходимостью свободного вращения колёс.
От того же старого серванта была взята фанера на облицовку бортов и дна. Крепил на винты в резьбовые заклёпки. Так же, к резьбовым заклёпкам прикручивал и колёса. Колёса - на М8, а борта - на М6.
Чтобы пространство над лапками не пропадало совсем уж впустую приделал над ними крюки для подвешивания шлифовальных лент.
Далее нужно было приделать какие-нибудь фасады к ящикам. Пока раздумывал над тем, какими они должны быть, решил сделать кастомные ручки на эти ящики. В хозяйстве давно имелся ржавый кусок кривой толстенной, миллиметров двадцать, арматуры, чемодан без ручек который я всё никуда не мог пристроить, пока не подсмотрел где-то в ютубе идею таких ручек:
Более-менее ровные участки пошли на рукояти, из кривых резал огрызки для ножек. Предварительно пол часа отчищал пруток от ржавчины и бетона стальной крацовкой на УШМ. В ножках ручек (зацените словосочетание) сверлятся глухие отверстия и нарезается резьба (потери: 1 метчик М6).
Каркас красим в нарядный красный цвет:
Монтируем обратно направляющие и ящики:
Приляпываем столешницу, она склеена из трёх кусочков опалубочной фанеры 20 мм. Достаточно прочный, износостойкий материал, хоть мой экземпляр и достался мне в не лучшем состоянии. В наличии были обрезки, которые уже несколько лет валялись без дела. Склеил их тайтбондом на ламельки (получилось довольно прочно) и притянул снизу саморезами.
На скорую руку сваял фасады. Решил не выпендриваться. Обвязка из сосны, вставка из десятой фанеры, покрыл пинотексом - всё из подручных материалов, обрезков, остатков, специально ничего не покупал. Хотя можно было разориться на ЛКМ посимпатичнее, но это снова время, а тянуть всё это мероприятие уже поднадоело)
Приделал удлинитель и припарковал девайс на его место, поживёт пока здесь, посмотрим как приживётся.
Хорошая самоделка не может быть дешёвой, так и тут. Труба с доставкой около пяти тысяч, хотя на тумбу пошло немногим больше половины. Колёса - где-то 2500 р., направляющие - 1500 р. Крючки, штепсель, розетка, метизы, краска в баллончиках. В целом наверное чистая цена - тысяч 7, может 8. точнее посчитать не получится.
За сим всё, всем добра, мира и возможности заниматься приятным творчеством.
